01、硬體說明
為什么要寫這篇文章？STM32的網路應用還是個復雜的外設的，拿到一個板子需要驗證網路部分是否正常，硬體設計是否有問題，對于很熟悉LWIP的同學可以直接移植LWIP，驗證硬體，但快速且方便的辦法是修改ST的官方demo來驗證硬體，（ST提供了CubeMX工具，如果使用該工具的話，也很方便，不在本文的考慮范圍內），
本文的硬體測驗環境
-
主控：STM32F207VCT6，100管腳的封裝
-
網路PHY芯片：RTL8201EL，48管腳封裝，34和35管腳下拉，也就是芯片地址：0
-
使用的網路介面：MII介面
涉及到的硬體原理圖和PCB開源，開源地址
https://github.com/strongercjd/STM32F207VCT6
本文涉及到的修改前代碼和修改后代碼下載地址
鏈接：https://pan.baidu.com/s/1dr9MzX_pga2SYWOft4lniw
提取碼：7uqj
本文目的：本文不會詳細講解LWIP相關內容，只是LWIP的初體驗，如果你有一塊板子帶有網路PHY，需要你測驗硬體是否有問題，本文或許對你有幫助，
02、修改步驟

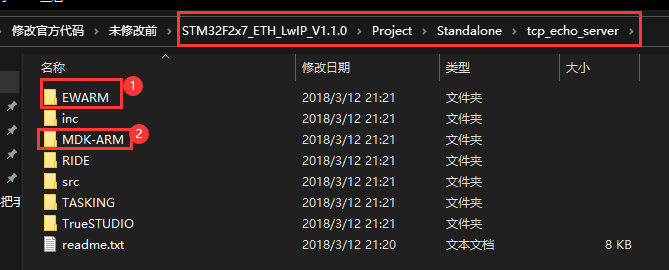

ST官方提供了很多demo，UDP，tftp，http，TCP等等，我們修改最常用的TCPSever的demo，代碼路徑如下：
?
①是IAR的工程代碼，②是Keil的工程代碼，
2.1、修改IAR組態檔

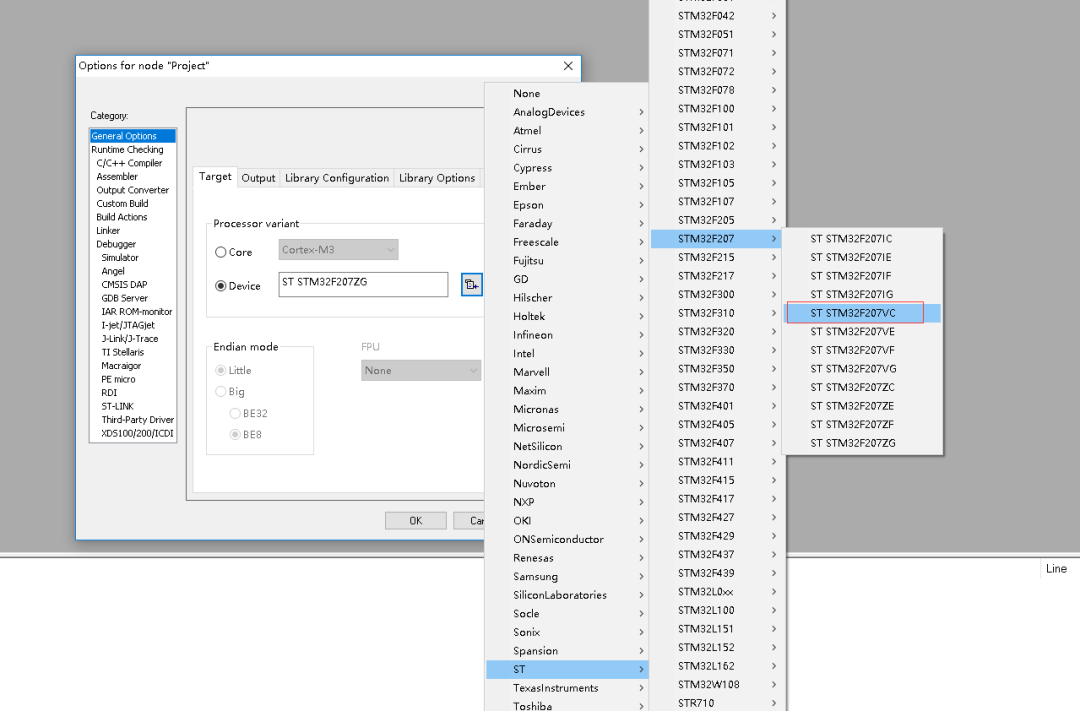

修改芯片設定（其實不用修改）
?

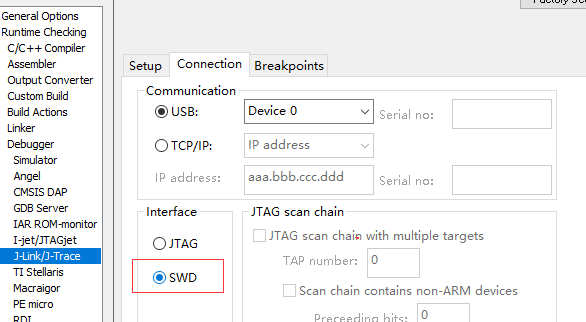

硬體使用的是SWD模式，如果你使用的硬體是JTAG模式，不需要修改，
?
2.2、修改網路PHY地址

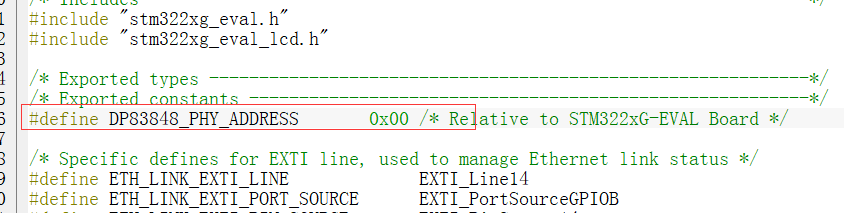

在stm32f2x7_eth_bsp.h檔案中，將DP83848的PHY地址修改為0，
?
2.3、修改硬體IO

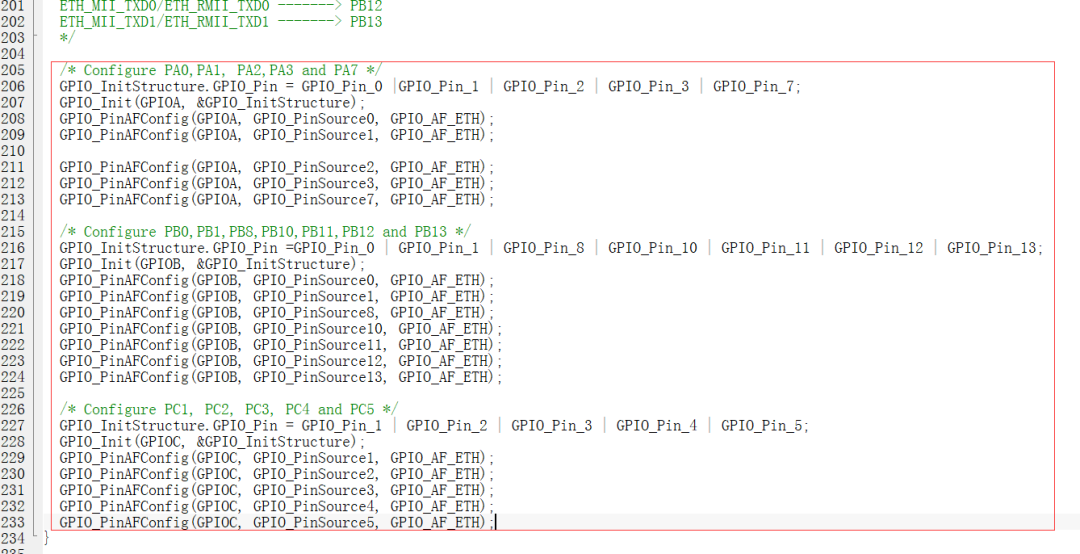

在stm32f2x7_eth_bsp.c中，這部分主要是根據具體硬體修改的，因為ST官方demo使用的是144腳芯片，我們使用100腳芯片，對應的GPIO需要修改，
?
2.2、屏蔽無用的東西和修改IP
在main.h中，屏蔽USE_LCD宏定義，官方開發板使用了LCD，這里我們不使用，
?

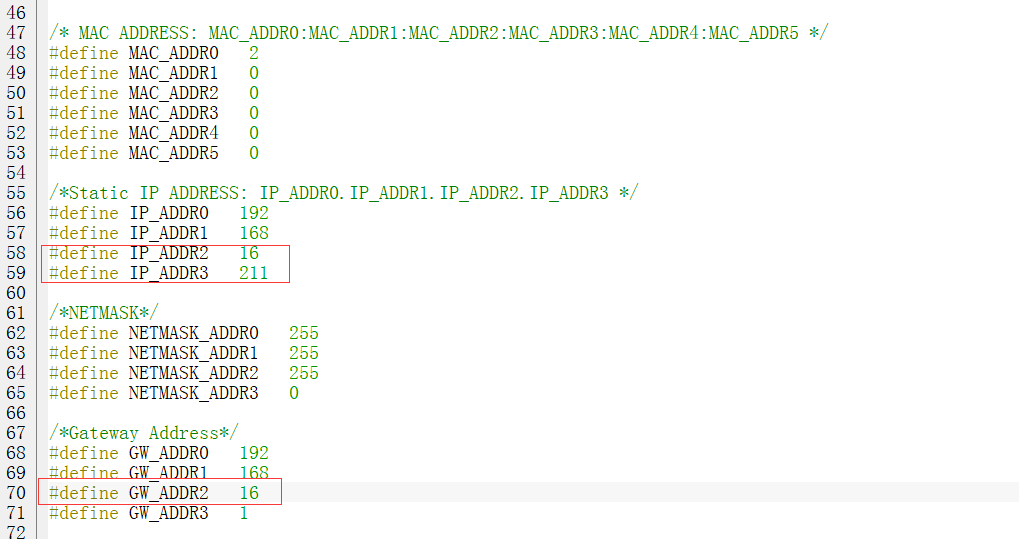

修改IP地址（以本機IP地址為準，修改一個和自己PC在同一網段的空閑IP），再修改網關，
?
2.3、屏蔽其他代碼
在stm32f2x7_eth_bsp.c中
?
屏蔽這一項是因為這是跟芯片相關的，該函式功能：配置物理層產生一個中斷的鏈路狀態變化
demo使用的是DP83848，我們的硬體使用的是RTL8201

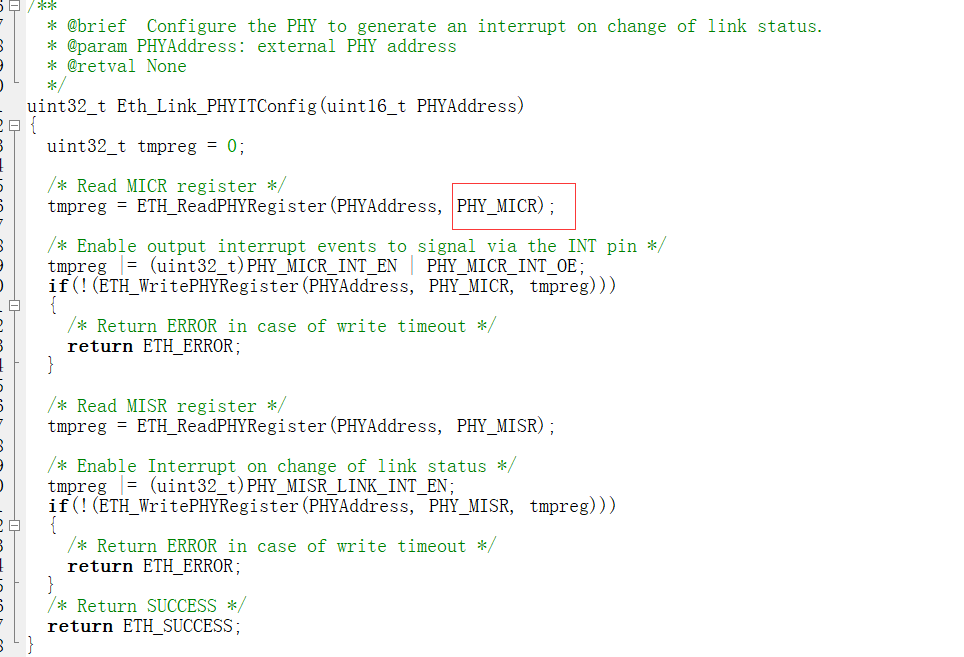

該函式定義
?

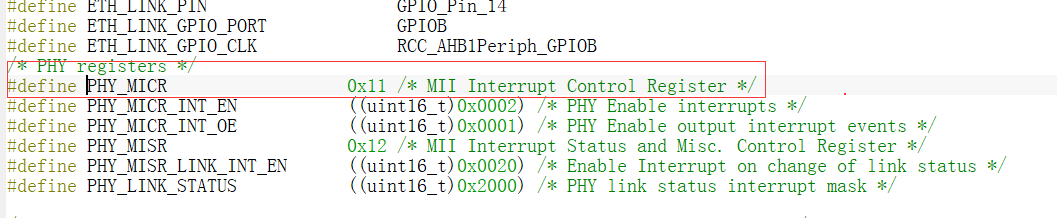

PHY_MICR宏定義如下
?
該函式操作的是DP83848的17暫存器，改暫存器屬于廠商自定義部分暫存器，
重點是RTL8201芯片沒有該暫存器，這部分內容詳見《RTL8201網路芯片講解》，里面講解到了這個問題，
03、效果顯示
3.1、電腦能ping通
?
3.2、客戶端能夠連接收發資料

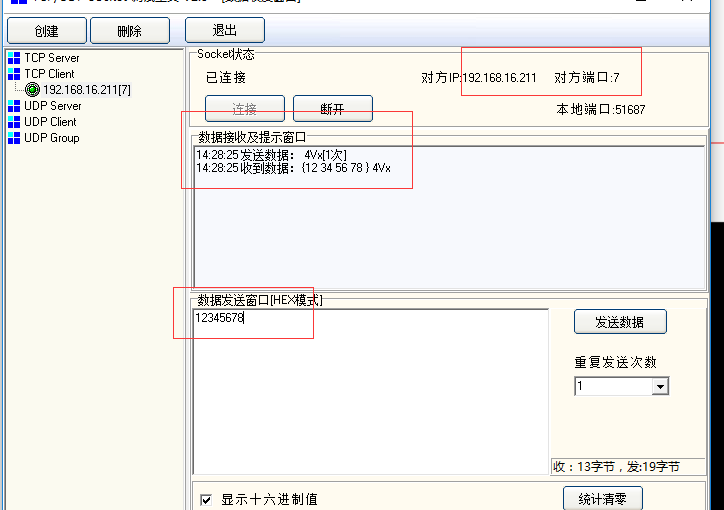

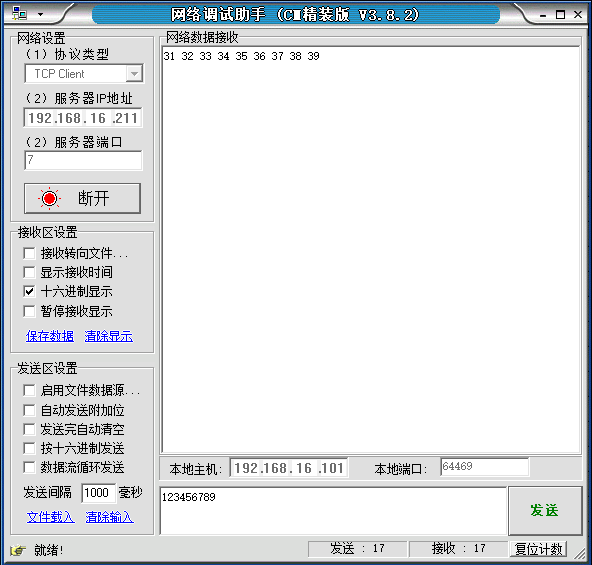

使用PC的TCP客戶端，可以連接上STM32F207建立的TCPSever，埠是7，STM32收到資料后，把所有資料回傳，
?
04、使用中斷方式
通過上述修改，已經簡單將LWIP簡單跑起來了，并且建立了TCPSever，但demo中使用的是查詢的方式，實際專案中是需要使用中斷的，以便快速接收到網路資料，

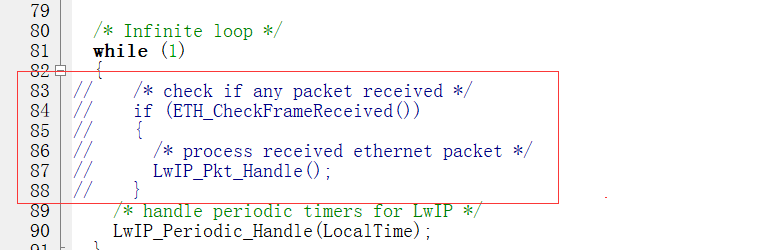

首先屏蔽掉main.c中輪詢函式，
?

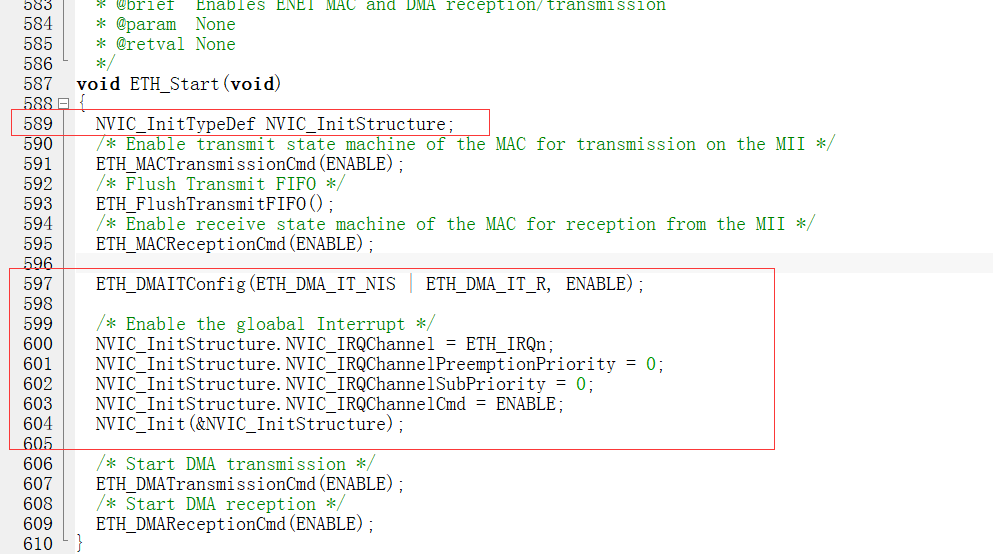

添加網口中斷配置，在stm32f2x7_eth.c中增加ETH_IRQ的中斷配置，
?

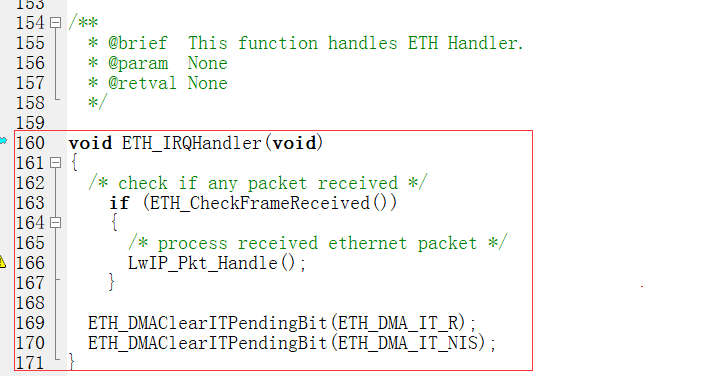

在stm32f2xx_it.c中添加中斷服務函式，添加的函式就是剛剛main函式屏蔽的內容，
?
注意，這里采用時候if判斷陳述句，這里其實是有隱患的，如果一次資料大于1500位元組，也就是說需要IP分片就是丟包，IP分片內容請看文章《IP協議詳解》，我們將if修改成while即可，
?
測驗結果，使用ping命令測驗
?
PC端使用TCP客戶端工具測驗STM32建立的TCPsever，
?
05、Keil工程的修改
主要是修改工程配置，代碼修改參考上述IAR修改程序即可，

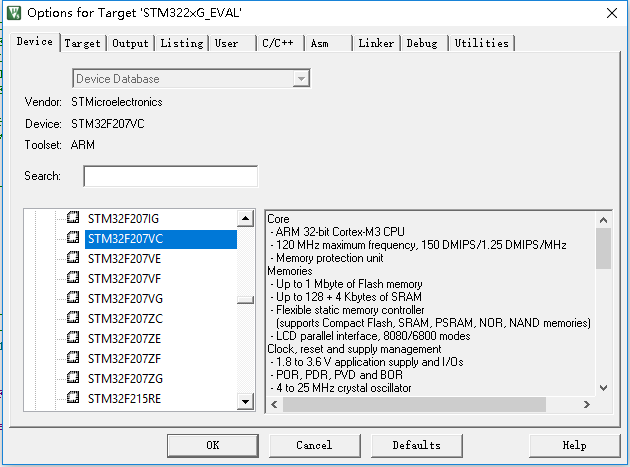

修改芯片型別
?

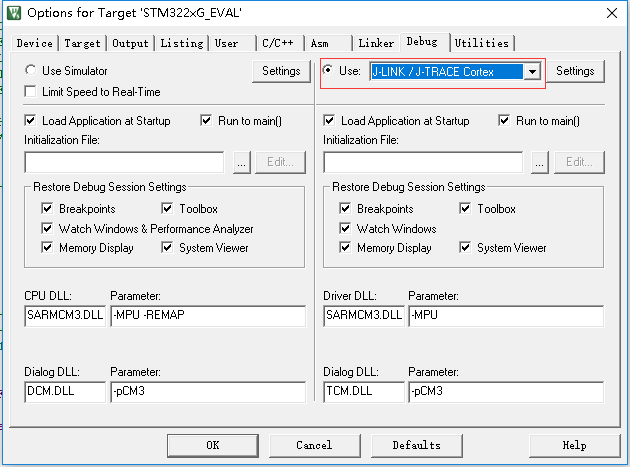

修改除錯工具，ST官方代碼當然使用STlink了，我使用Jlink，
?

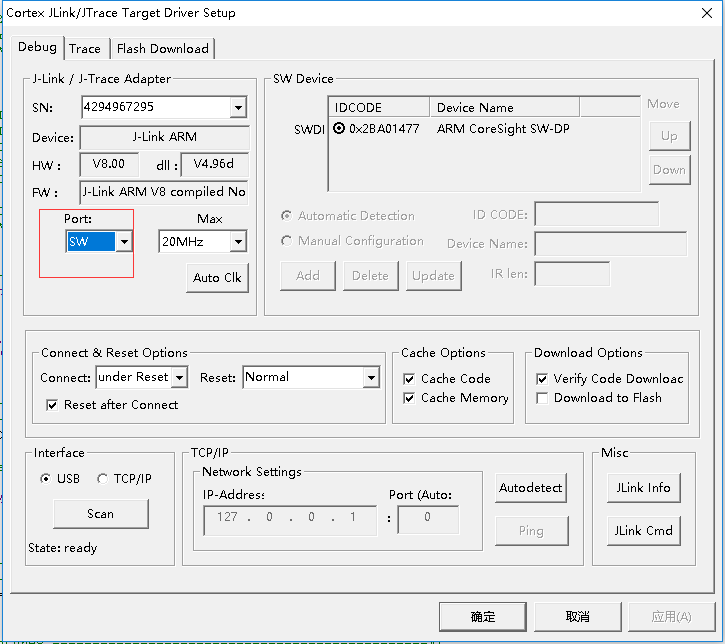

使用Jlink的SWD模式，
?
06、移植TCP客戶機代碼
上文我們修改了TCPSever的demo，在很多情況STM32作為TCP客戶端連接服務器，下面我們將TCP客戶端代碼移植到剛才修改好的TCPSever工程中，為了體驗一下，在移植好LWIP的基礎上，如果要實作TCP客戶端，需要哪些函式介面，

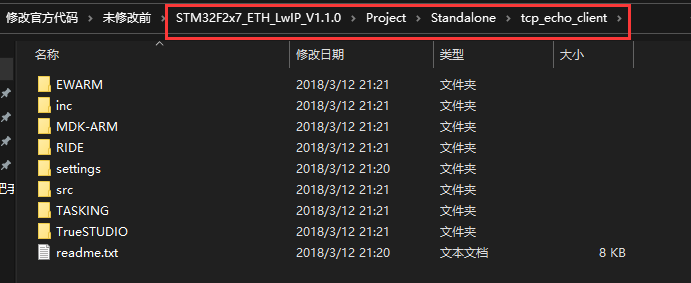

TCP客戶端demo代碼在ST官方庫中位置，
?

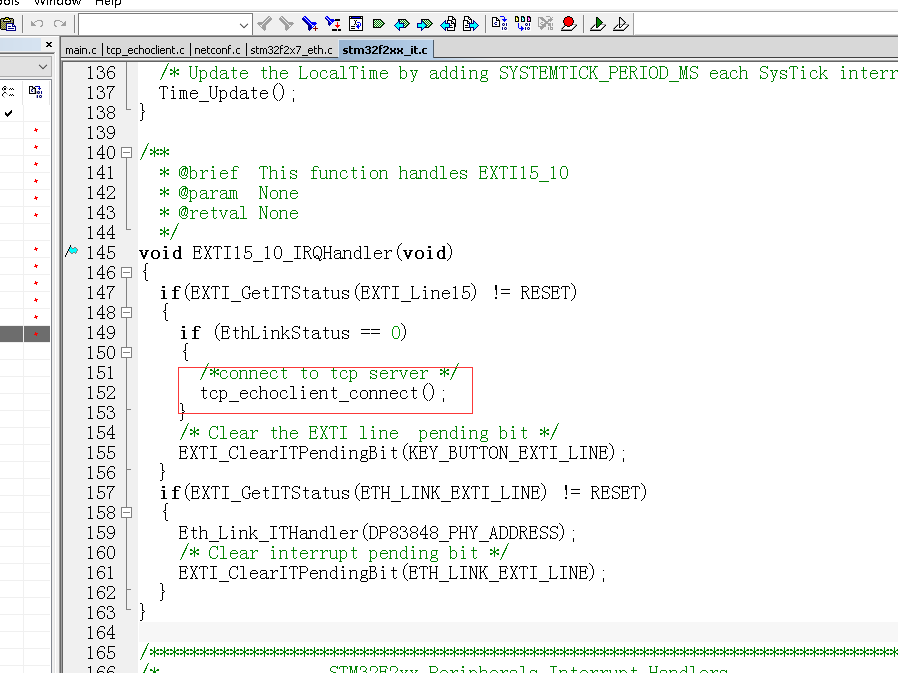

demo的代碼在中斷函式中，TCP作為客戶端主動連接服務器的代碼在中斷函式中，在ST的demo中，中斷觸發STM32作為客戶端去鏈接服務器，
?
移植完畢，為了方便，把所有函式移植到main.c中，不再放置到中斷函式中，
?
分別拷貝tcp_echoclient_connect()、tcp_echoclient_connected()、tcp_echoclient_recv()、tcp_echoclient_connection_close()、tcp_echoclient_send()函式復制過來，

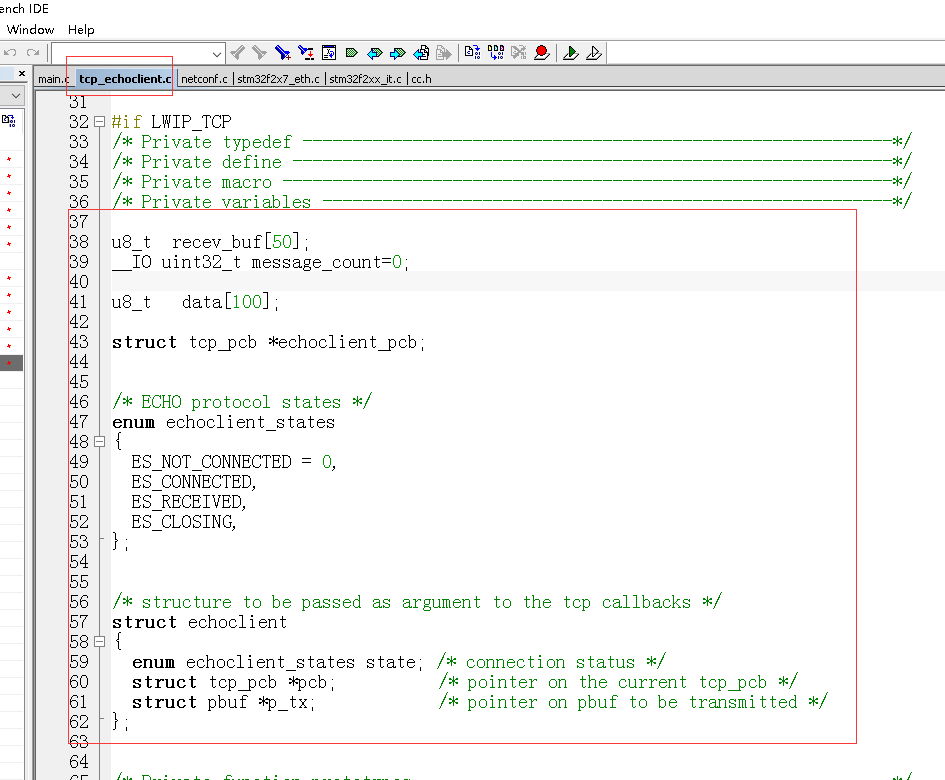

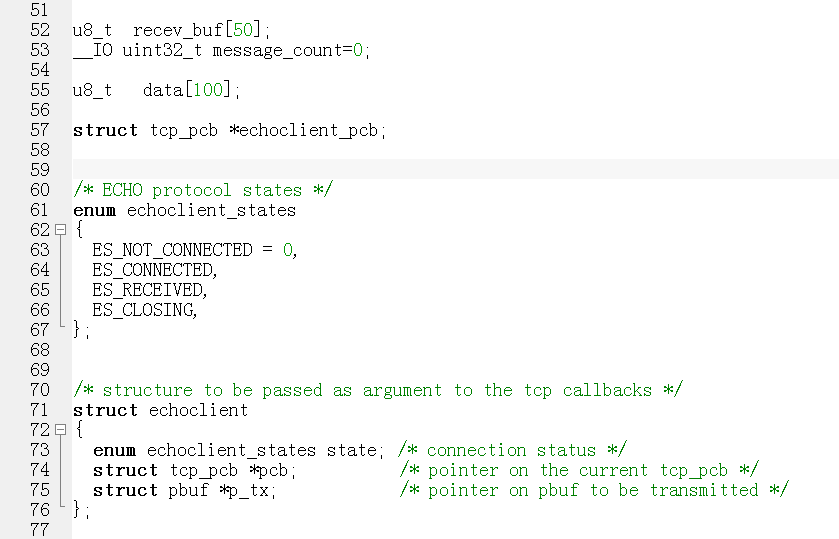

下面的這些變數也要復制過來
?
復制到main.c中
?
為防止和tcpsever代碼變數沖突，把tcp_echoserver.c所有代碼全部屏蔽掉，后者將其從工程目錄中洗掉，

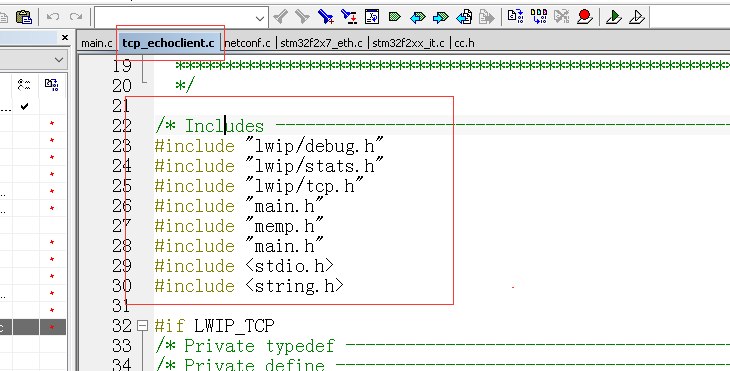

原來檔案中的頭檔案也復制過來
?

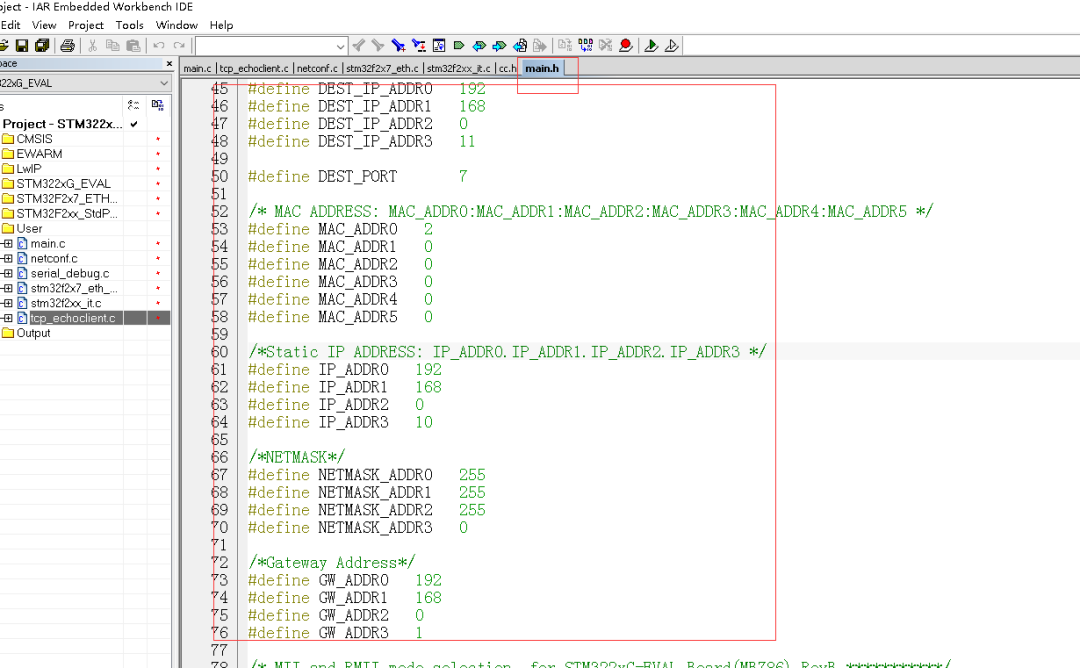

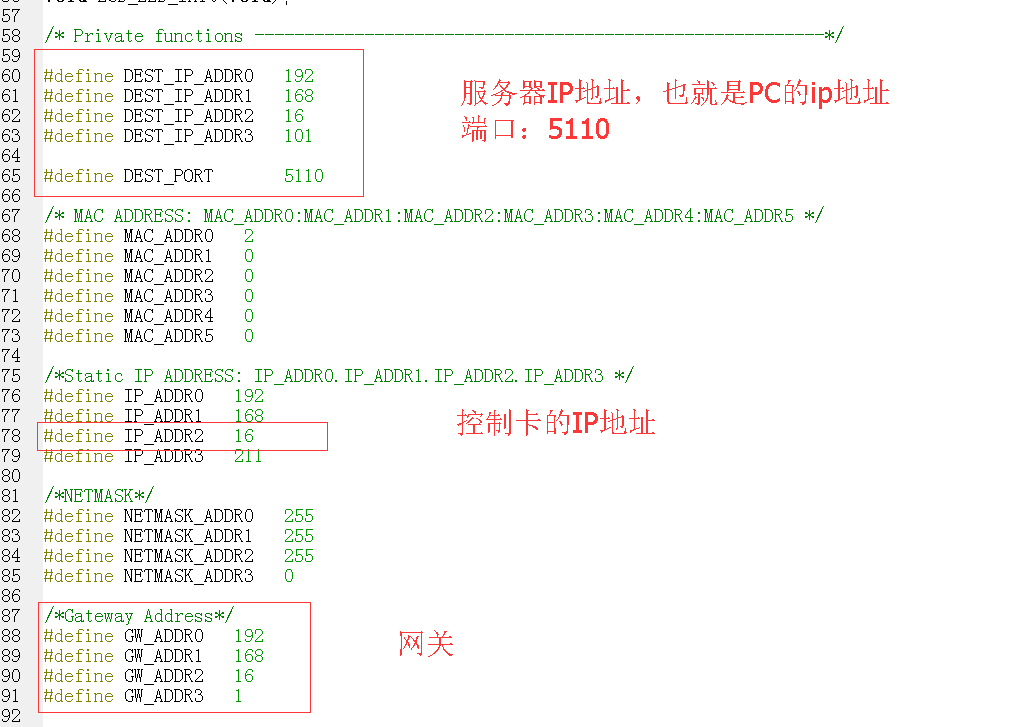

把原來main.h的IP資訊復制過來
?

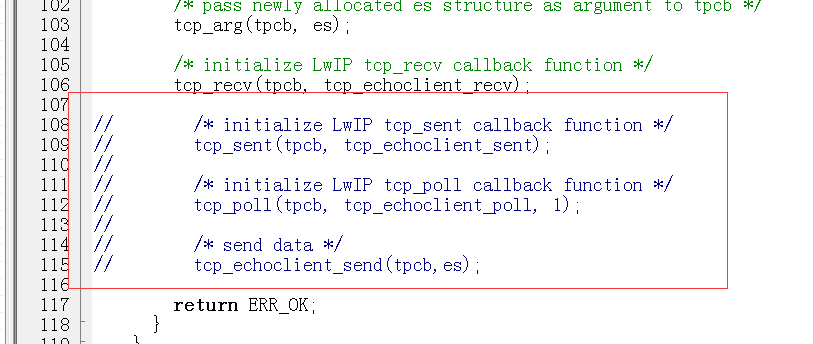

把tcp_echoclient_connected函式中一下屏蔽
?
這個時候編譯會出錯，原因是有些函式呼叫的錯誤，
方法1：調整函式位置

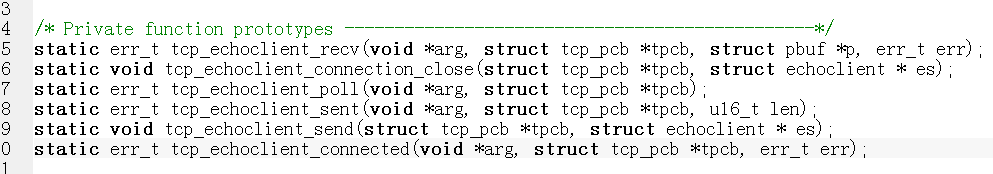

方法2：添加函式說明
?
修改IP（以實際IP為為主）
?
編譯代碼，下載到STM32，進行測驗：
ping測驗
?

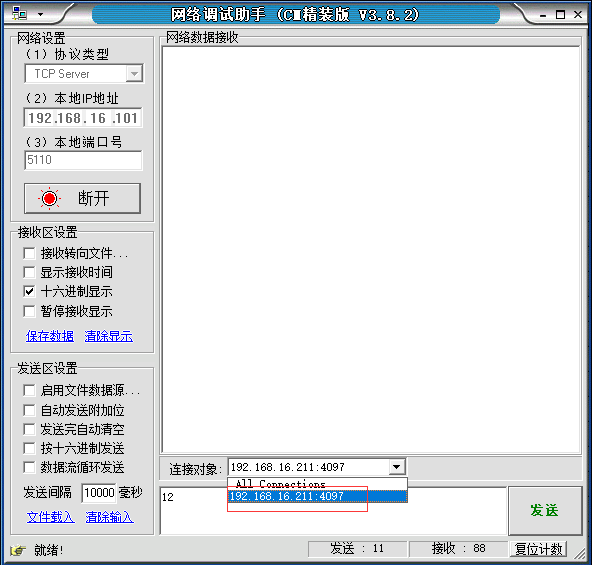

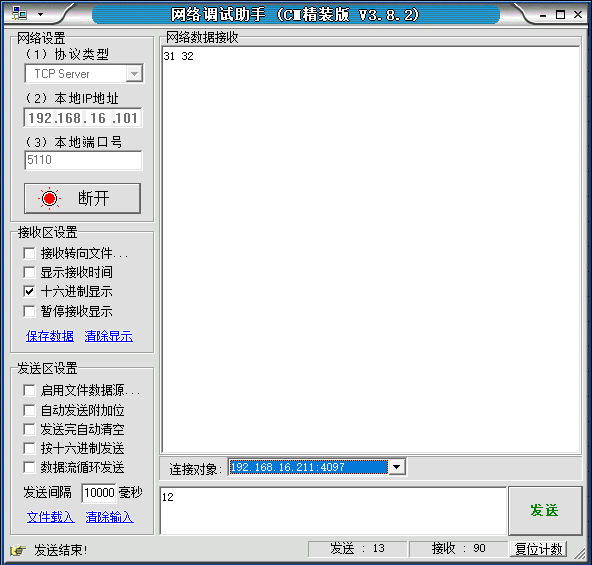

在PC端使用網路除錯助手新建TCP服務器，進行客戶端測驗，有新的客戶端上線，
?

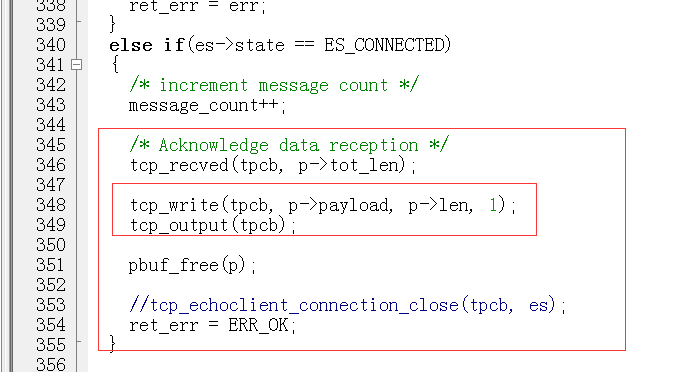

為將接收到的資料回傳PC，我們在tcp_echoclient_recv函式中加入以下代碼
?
收到的資料成功回傳
?
本文簡單進行了LWIP的初體驗，并沒有太多技術含量，按照這個方法可以驗證新硬體是否正常，如果上述測驗全部通過，說明硬體是沒有問題，
