大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是FlexSPI外設對AHB Burst Read特性的支持，
痞子衡之前寫過一篇關于FlexSPI LUT的文章 《從頭開始認識i.MXRT啟動頭FDCB里的lookupTable》，這個LUT機制是i.MXRT上能夠實作對串行NOR Flash進行AHB讀訪問的原因（也是程式能夠XiP原地執行的基礎），那篇文章的最后留了一個小伏筆，即FlexSPI的Prefetch不使能，SEQ_CTL作業一次獲取的資料由AHB Burst Read策略決定，那么這個Burst Read策略到底是什么？今天痞子衡來跟大家好好聊一聊：
一、什么是Burst Read？
說起Burst Read概念，其實也沒啥玄機，中文直譯就叫突發讀取（其實有個更接地氣的翻譯：連續讀取），這個概念要跟Single Read（或者Random Read）對比來看，
對于一個NOR Flash器件而言，主設備（這里指i.MXRT）如果要讀取它的內容，必須按照手冊規定的讀時序，這個讀時序中肯定有我們要提供地址資訊，這樣Flash器件才能知道該把哪個地方的資料送出來，在一次讀時序中（一個CS拉低期間，發送一次地址資訊），Single Read就是讀取固定大小的資料（比如4bytes），而Burst Read可以靈活調整讀取資料的長度（一般來說用于一次讀取更長的資料），
二、AMBA AHB支持哪些Burst Type？
前面講了，Burst Read可以靈活調整讀取資料的長度，即當前讀時序內，地址資訊發送完后，主設備想讀多少byte資料相應輸出所需的SCK時鐘數即可（地址根據上次訪問按序自增），那么主設備是不是可以任意輸出SCK時鐘呢？一般情況下是的，這種就是典型的線性遞增型別（簡稱INCR），
除了INCR型別外，還有另一種環繞型別（簡稱WRAP），這種型別下，主設備輸出SCK時鐘并不總是得到線性地址遞增的資料，而是在一個指定長度資料塊里不斷回圈，這種型別應用場景更多在RAM型器件（比如用于堆疊），

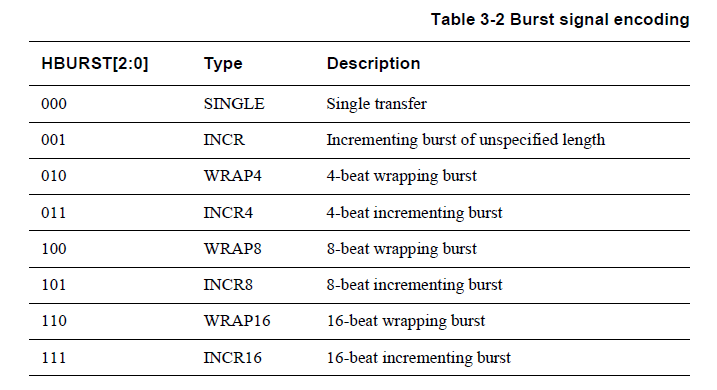

下表是ARM官方 AMBA Specification 第 3.6 Burst operation 小節里關于Burst Type全部定義與解釋，我們主要關注INCR類：INCR4/8/16一次訪問長度是4/8/16 * data block （具體data block大小由HSIZE[2:0]決定），INCR即不定長度，

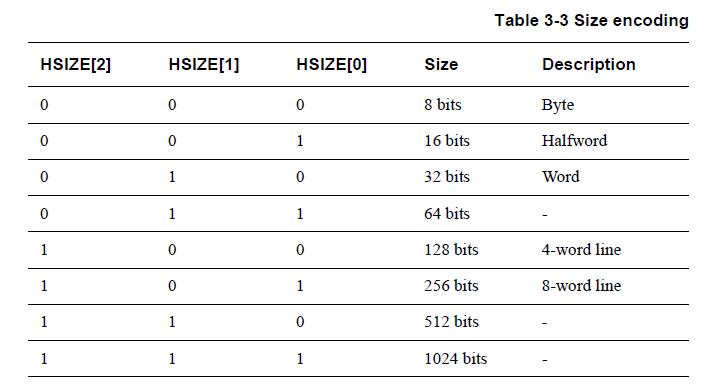

在 AMBA Specification 里找到關于HSIZE[2:0]定義如下，這個HSIZE是由AHB master根據訪問自動設定的，

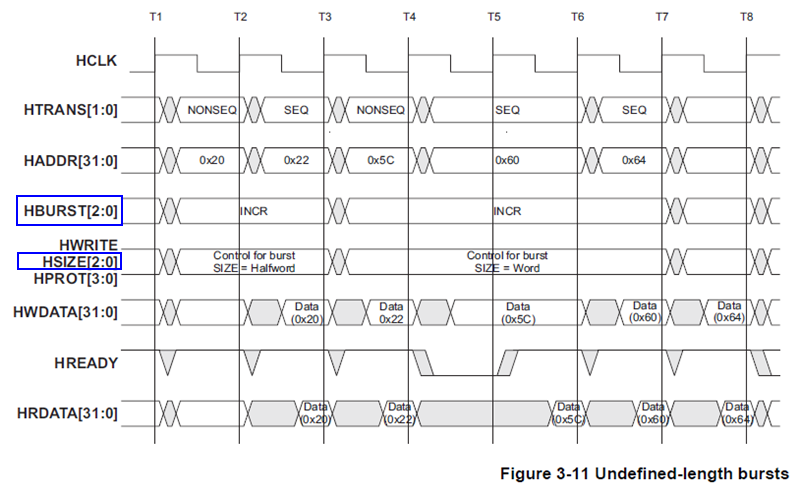

下圖是典型的INCR型不定長Burst訪問時序圖，圖中共有兩次INCR型Burst：第一次INCR Burst共讀取4bytes，Burst開始于HADDR = 0x20處，共發起了HSIZE = Halfword的兩次傳輸；第二次INCR Burst共讀取12bytes，Burst開始于HADDR = 0x5c處，共發起了HSIZE = Word的三次傳輸，
Note: HTRANS共有四種傳輸型別：IDLE、BUSY、NONSEQ、SEQ，前兩種顧名思義，NONSEQ代表一次Burst的首次傳輸，SEQ代表一次Burst的后續傳輸，
三、FlexSPI對AHB Burst Read的支持

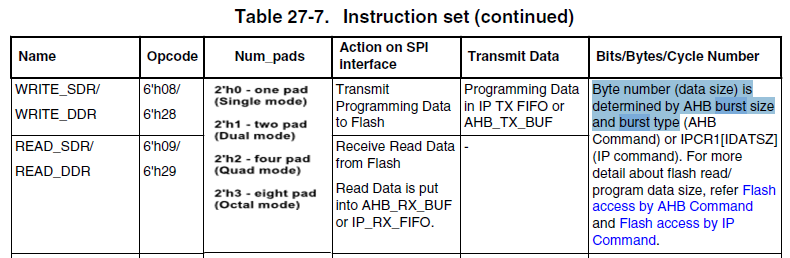

現在我們回到FlexSPI的LUT機制，在它的指令集關于讀寫序列的解釋里，特別提到了當訪問型別是AHB的時候，一次訪問的資料長度取決于Burst Size和Burst Type，

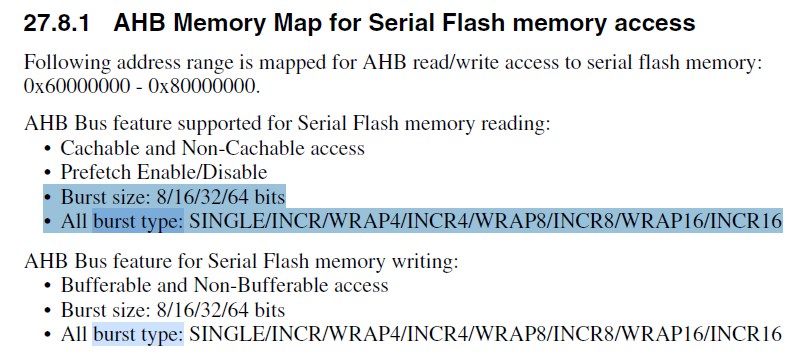

Burst type一共有如下8種（其實對應了AMBA AHB Burst Type），Burst size也有8/16/32/64bits四種（即data block，未完全實作HSIZE[2:0]里定義的所有值），FlexSPI模塊會自動回應AHB master訪問請求來調度Burst type和Burst size去完成對應Flash的訪問，

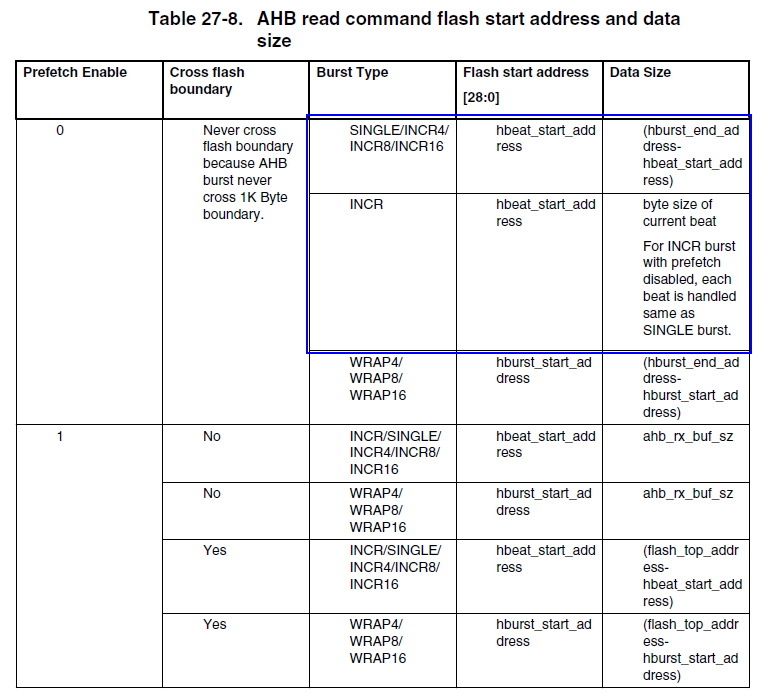

下表具體解釋了FlexSPI模塊對于AHB讀訪問的回應，表中 hbeat_start_address 就是上一小節里Burst訪問時序里的HADDR[31:0]值，即AHB master當前節拍下（beat）要讀的地址；hburst_start_address 是當前Burst型別下訪問總長度區域的首地址，hburst_end_address 就是當前Burst型別下訪問總長度區域的末地址加1，表中特別強調了當Prefetch被關掉后，INCR型Burst下每個節拍訪問均會被當做SINGLE Burst來處理，
現在我們終于理解，FlexSPI的SEQ_CTL作業一次獲取的資料其實是受AHB master控制的，當Prefetch不使能的時候，FlexSPI就是個身不由己的資料傳送器，AHB master怎么要求，FlexSPI就怎么做，只有開了Prefetch功能，FlexSPI才會有靈魂，它會利用自己1KB大小的AHB RX Buffer干一些取巧的事，
至此，FlexSPI外設對AHB Burst Read特性的支持痞子衡便介紹完畢了，掌聲在哪里~~~
