這里提供相關工具的下載地址

Linux內核下載地址
busybox下載地址
Qemu下載地址
u-boot下載地址

文中使用的版本為Linux-4.9.268、busybox-1.33.0、qemu-5.2.0、u-boot-2021.01-rc4
版本差別不大，應該都沒有問題的

一、busybox制作根目錄，通過鏡像啟動linux內核模擬ARM板

1、編譯linux內核

編譯條件：gcc編譯器，交叉編譯器

sudo apt install gcc
sudo apt install gcc-arm-linux-gnueabi

具體安裝配置見：交叉編譯器安裝使用

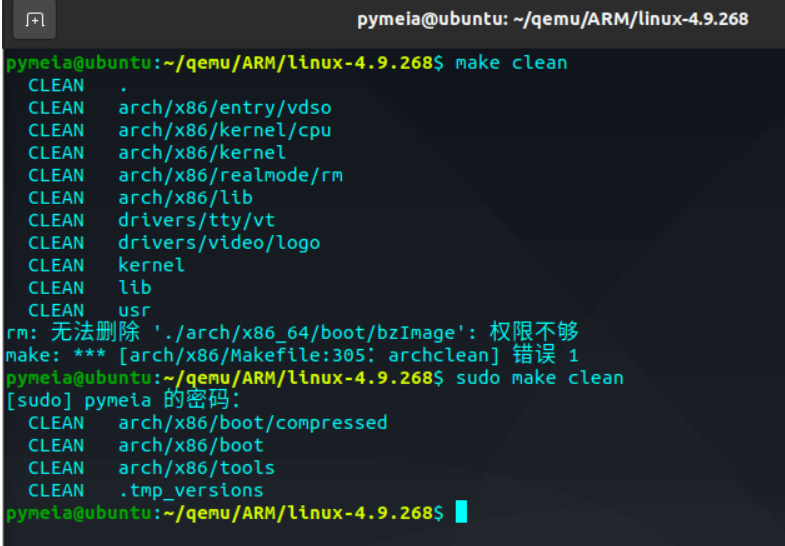

清除做過的配置

make clean

自定義內核配置，通過空格鍵選擇配置，這里不做修改，采用默認配置，后面可以根據需要再修改，

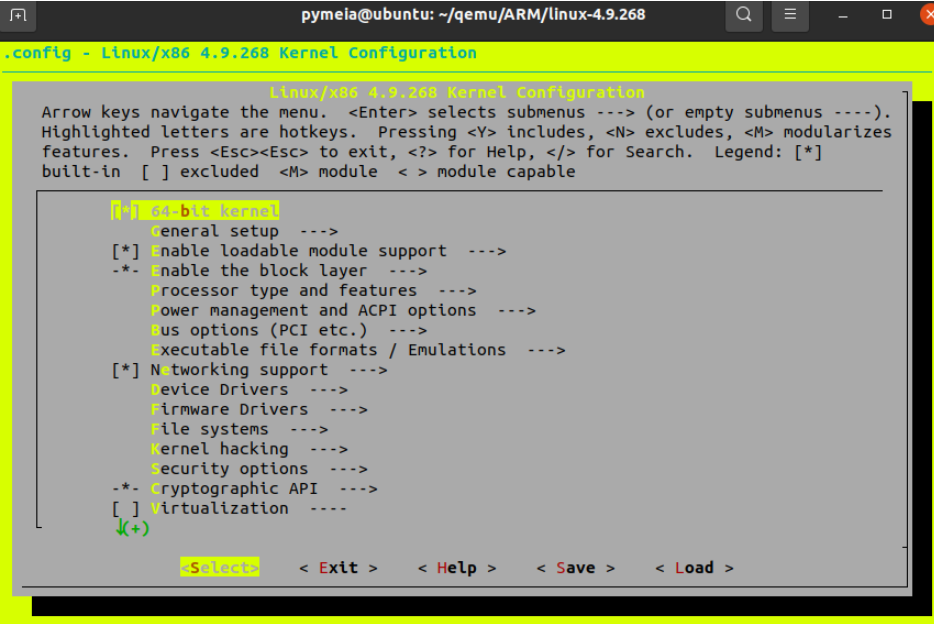

make menuconfig

如果運行make menuconfig出錯，則需要安裝如下的支持包

sudo apt-get install lncurses-dev
sudo apt-get install libncurses5-dev

保存退出后會自動生成.config組態檔

然后創建一個腳本build.sh
輸入下面內容，運行即可編譯

#! /bin/sh
make CROSS_COMPILE=arm-linux-gnueabi- ARCH=arm vexpress_defconfig
make CROSS_COMPILE=arm-linux-gnueabi- ARCH=arm

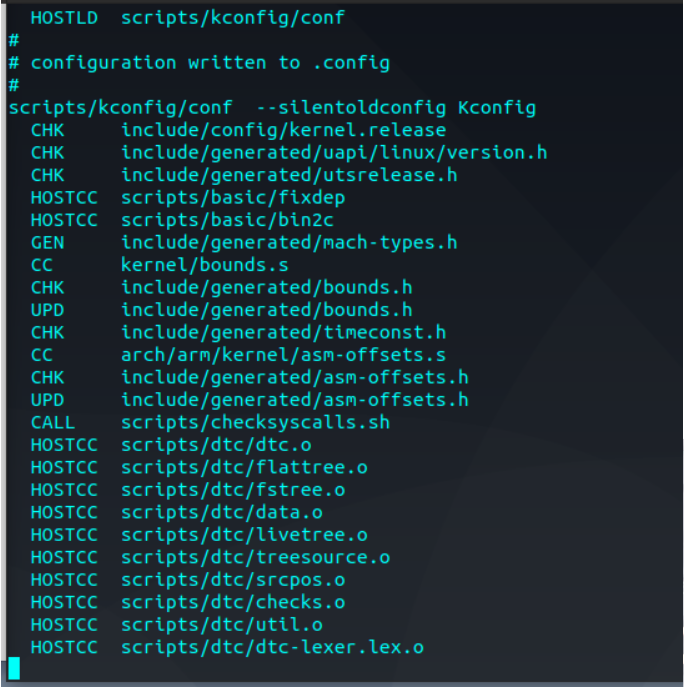

運行命令，開始編譯，內容比較多，會花一些時間

sudo sh build.sh

然后會在原始碼目錄下的arch/arm/boot/檔案夾下生成鏡像Image和zImage

2、編譯busybox

進入到busybox目錄下，編輯Makefile

搜索如下兩個變數，更改成這樣

ARCH ?= arm
CROSS_COMPILE ?= arm-linux-gnueabi-

執行下面命令，使得編譯器生效

source /etc/profile

修改組態檔

make menuconfig

如果出現沒有<curses.h>頭檔案，嘗試安裝如下支持包

sudo apt-get install libncurses5-dev

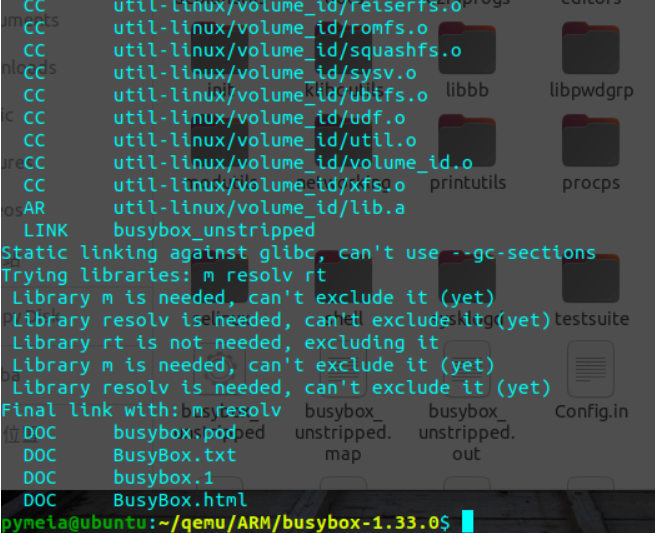

修改配置完成后，make編譯

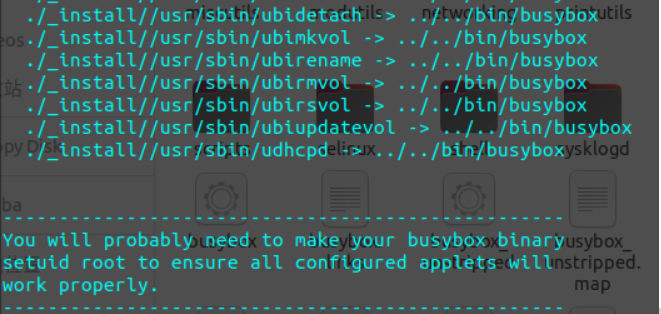

再make install生成默認檔案_install

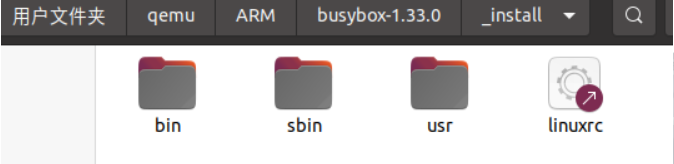

檔案內容

記住這個_install檔案夾位置，制作根目錄的時候會用到

3、編譯安裝qemu

為了更好的使用qemu，安裝前先下載一些安裝包

#必要安裝包
sudo apt-get install git libglib2.0-dev libfdt-dev libpixman-1-dev zlib1g-dev

#推薦安裝包
sudo apt-get install git-email
sudo apt-get install libaio-dev libbluetooth-dev libbrlapi-dev libbz2-dev
sudo apt-get install libcap-dev libcap-ng-dev libcurl4-gnutls-dev libgtk-3-dev
sudo apt-get install libibverbs-dev libjpeg8-dev libncurses5-dev libnuma-dev
sudo apt-get install librbd-dev librdmacm-dev
sudo apt-get install libsasl2-dev libsdl1.2-dev libseccomp-dev libsnappy-dev libssh2-1-dev
sudo apt-get install libvde-dev libvdeplug-dev libvte-2.90-dev libxen-dev liblzo2-dev
sudo apt-get install valgrind xfslibs-dev

#額外安裝包
sudo apt-get install libnfs-dev libiscsi-dev

自帶的qemu可能比較老，這里采用安裝包的方式安裝新版本

解壓后進入qemu檔案夾

這里選擇一種在其他目錄安裝的方式，比較安全，不會向原目錄增加多余的檔案

 # 在qemu根目錄打開終端
 # 準備一個本機debug版本
 mkdir -p bin/debug/native cd bin/debug/native
 # 配置 QEMU 并啟動構建
 ../../../configure --enable-debug

如果提示沒有Ninja，則進行下面的操作

#安裝支持包
sudo apt install re2c
#安裝編譯ninja
git clone git://github.com/ninja-build/ninja.git && cd ninja
./configure.py --bootstrap
#如果提示沒有python,則sudo apt install python
#如果還報錯沒有c++,則安裝sudo apt-get install g++，裝完后再次執行上面的命令
ls   #查看生成的ninja檔案
cp ninja /usr/bin/    #拷貝ninja檔案到/usr/bin/路徑下
#檢查ninja版本
ninja --version
#如果檢查報錯就安裝
sudo apt install ninja-build

錯誤解決，再回到出錯的步驟繼續執行

cd ..   #回到native目錄
../../../configure --enable-debug

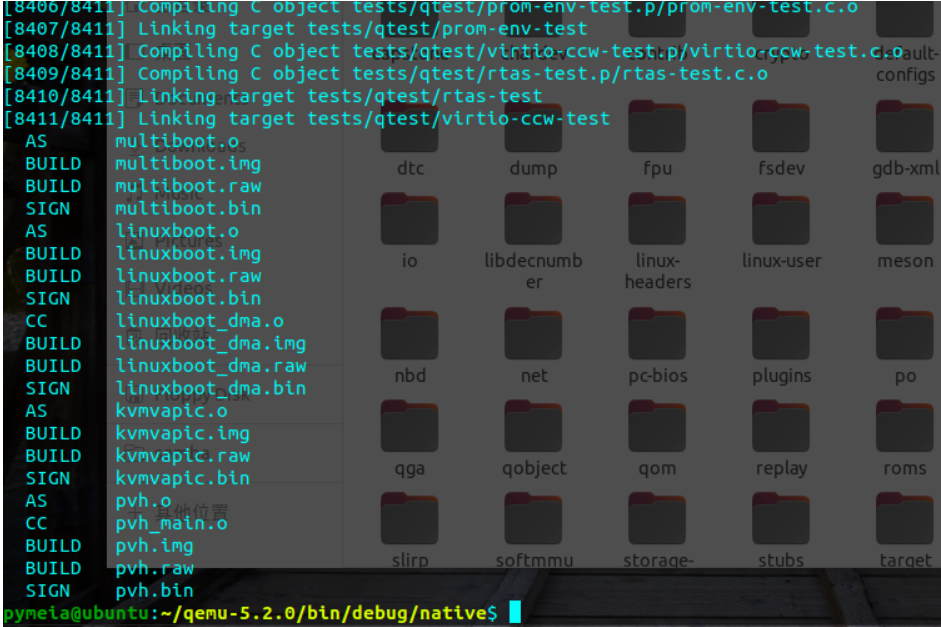

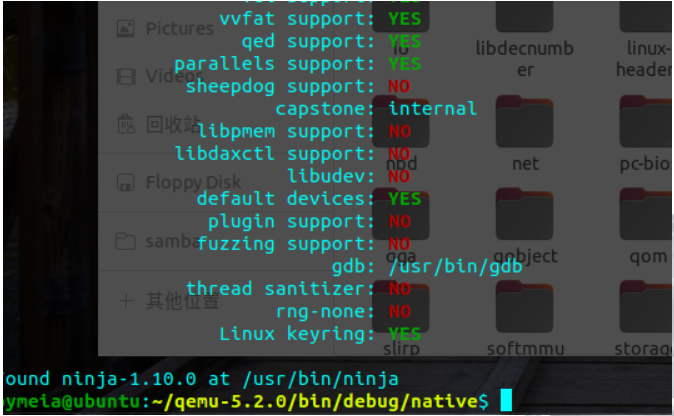

配置完成，然后make編譯

這里有8000多行的編譯，時間會比較長

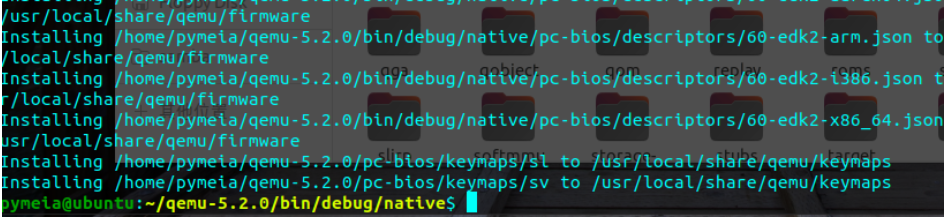

安裝

sudo make install

# 回傳到QEMU根目錄
cd ../../..

運行./configure --help 可以獲得幫助資訊

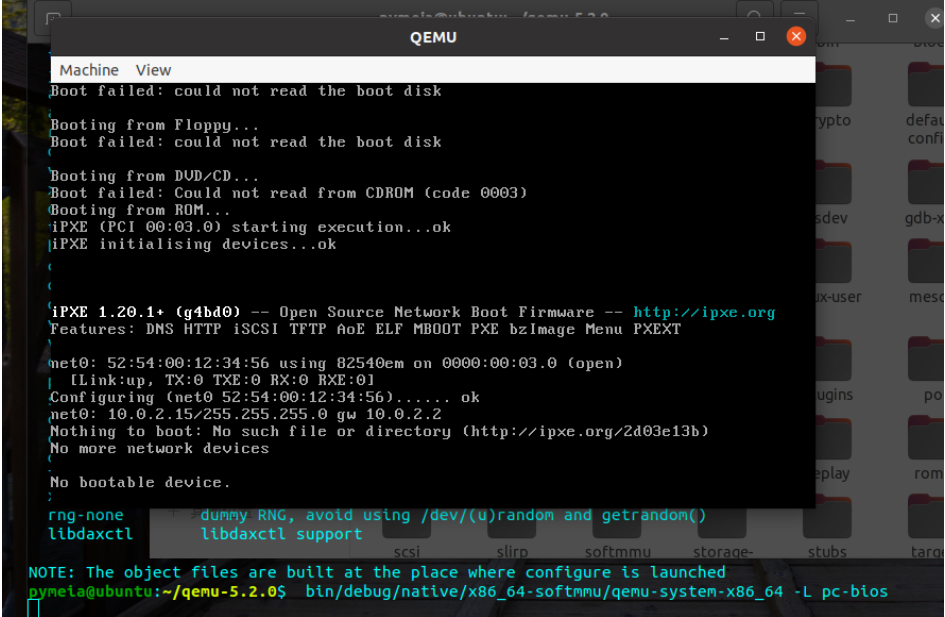

測驗qemu編譯是否正常，輸入命令

bin/debug/native/x86_64-softmmu/qemu-system-x86_64 -L pc-bios

彈出QEMU界面，安裝成功，由于還沒有制作根目錄，所以顯示沒有設備

根據界面頂端提示，使用ctrl+alt+g退出輸入界面

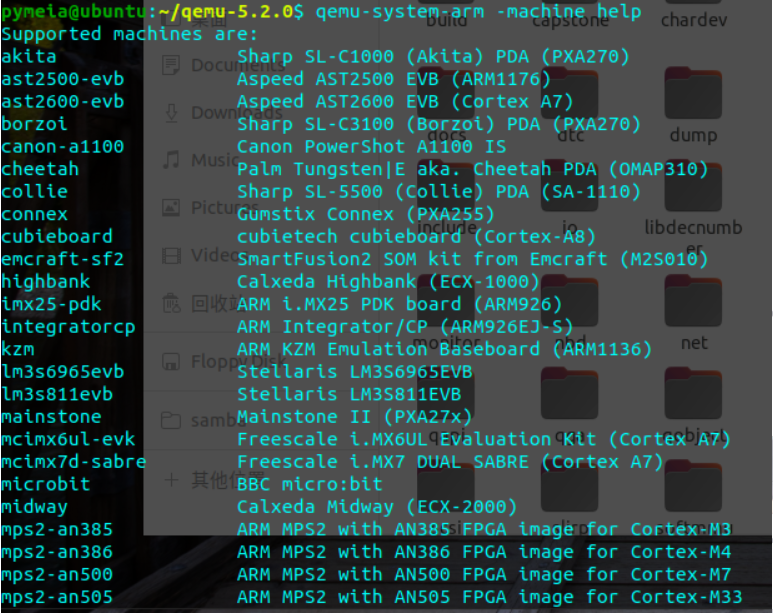

可以用qemu-system-arm -machine help命令來查看所支持的開發板

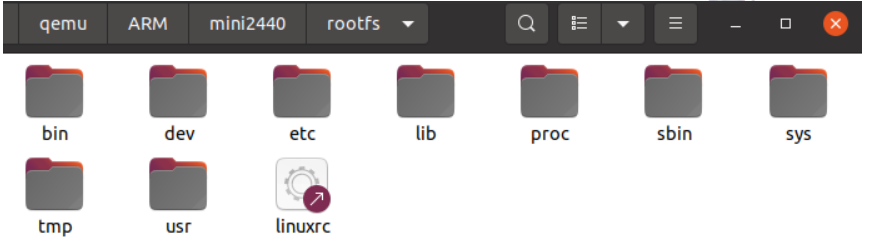

4、制作啟動根目錄

自己選擇一個地方創建rootfs目錄

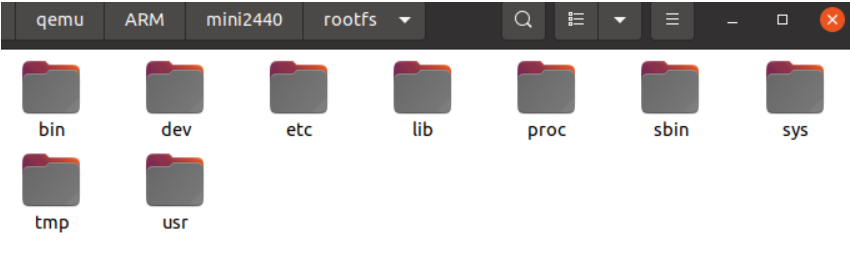

在rootfs里面創建下面的這些空目錄（和busybox的_install檔案夾里重復的檔案夾也可以不用創建，馬上要復制過來）

（1）完善編譯環境

先將剛剛busybox里生成的_install檔案夾內部的全部內容復制到rootfs檔案夾里，

在rootfs檔案夾內打開終端

sudo cp -r ../../busybox-1.33.0/_install/* ./

命令里的檔案夾路徑根據自己的情況來寫

當然lib庫還是不夠的，因為檔案系統運行在arm平臺，所以還需要arm-linux-gnueabi的庫，直接從系統里安裝的交叉編譯器里復制過來，

sudo cp -p /usr/arm-linux-gnueabi/lib/* ./lib

接著來完善根目錄檔案

（2）完善設備檔案dev內容

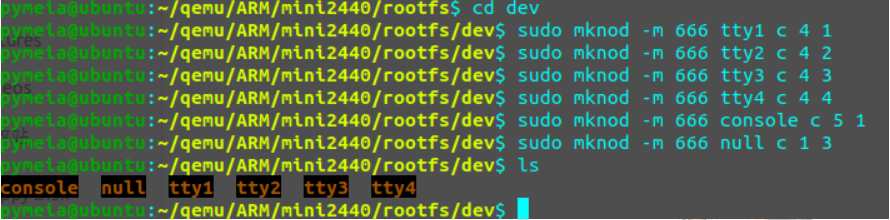

從終端進入dev檔案夾

創建四個串口設備

sudo mknod -m 666 tty1 c 4 1
sudo mknod -m 666 tty2 c 4 2
sudo mknod -m 666 tty3 c 4 3
sudo mknod -m 666 tty4 c 4 4

創建控制臺

sudo mknod -m 666 console c 5 1

創建null

sudo mknod -m 666 null c 1 3

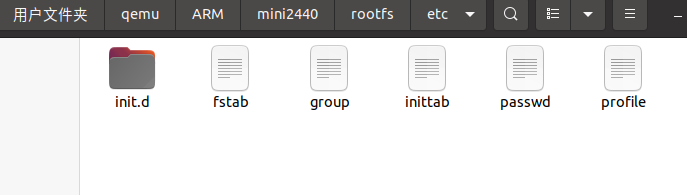

（3）完善組態檔etc內容

從終端進入etc檔案夾

創建inittab

::sysinit:/etc/init.d/rcS
#::respawn:-/bin/sh
#::respawn:-/bin/loginconsole
::askfirst:-/bin/sh
#tty2::askfirst:-/bin/sh
::ctrlaltdel:/bin/umount -a -r

創建fstab

proc    /proc      proc     defaults    0   0
none    /dev/pts   devpts   mode=0622   0   0
mdev    /dev       ramfs    defaults    0   0
sysfs   /sys       sysfs    defaults    0   0
tmpfs   /dev/shm   tmpfs    defaults    0   0
tmpfs   /dev       tmpfs    defaults    0   0
tmpfs   /mnt       tmpfs    defaults    0   0
var     /dev       tmpfs    defaults    0   0
ramfs   /dev       ramfs    defaults    0   0

創建profile

# /etc/profile: system-wide .profile file for the Bourne shells

echo "-----------------------------------"
echo "Mini2440 FileSystem is Ready ..."
echo "-----------------------------------"

USER="`id -un`"
LOGNAME=$USER
#PS1='[\u@\h \W]\# ' #顯示主機名、當前路徑等資訊
PS1='pymeia@Mini2440:\w # ' #顯示主機名、當前路徑等資訊
PATH=$PATH
HOSTNAME=`/bin/hostname`

export USER LOGNAME PS1 PATH

創建init.d/rcS

#! /bin/sh
PATH=/bin:/sbin:/usr/bin:/usr/sbin #可執行程式 環境變數
export LD_LIBRARY_PATH=/lib:/usr/lib #元件 環境變數
/bin/mount -n -t ramfs ramfs /var
/bin/mount -n -t ramfs ramfs /tmp
/bin/mount -n -t sysfs none /sys
/bin/mount -n -t ramfs none /dev
/bin/mkdir /var/tmp
/bin/mkdir /var/modules
/bin/mkdir /var/run
/bin/mkdir /var/log
/bin/mkdir -p /dev/pts //telnet服務需要
/bin/mkdir -p /dev/shm //telnet服務需要
#echo /sbin/mdev > /proc/sys/kernel/hotplug//USB自動掛載需要
/sbin/mdev -s //啟動mdev在/dev下自動創建設備檔案節點
/bin/mount -a

echo "-----------------------------------"
echo " welcome to Mini2440 board"
echo "-----------------------------------"

創建group

root:*:0:
daemon:*:1:
bin:*:2:
sys:*:3:
adm:*:4:
tty:*:5:
disk:*:6:
lp:*:7:
lpmail:*:8:
news:*:9:
uucp:*:10:
proxy:*:13:
kmem:*:15:
dialout:*:20:
fax:*:21:
voice:*:22:
cdrom:*:24:
floppy:*:25:
tape:*:26:
sudo:*:27:

創建passwd

root::0:0:root:/:/bin/sh
ftp::14:50:FTP User:/var/ftp:
bin:*:1:1:bin:/bin:

創建var檔案夾，存放日志資訊

sudo ln -s /tmp var/lock
sudo ln -s /tmp var/log
sudo ln -s /tmp var/run
sudo ln -s /tmp var/tmp

5、qemu啟動開發板鏡像

制作根檔案系統鏡像，把rootfs根目錄的內容復制到這個鏡像中，然后用qemu啟動模擬開發板，

方法1

制作磁盤鏡像啟動方式

（1）制作磁盤鏡像img

制作磁盤鏡像并格式化

qemu-img create -f raw disk.img 512M   #生成512M大小的磁盤鏡像
mkfs -t ext4 ./disk.img		#把磁盤鏡像格式化成ext4檔案系統

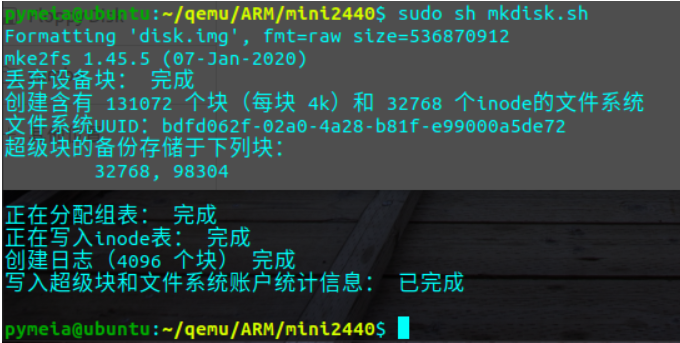

也可以將其打包成mkdisk.sh腳本，方便再次創建

sudo sh mkdisk.sh

#！/bin/sh
qemu-img create -f raw disk.img 512M
mkfs -t ext4 ./disk.img

（2）復制rootfs內容到磁盤鏡像

將rootfs根目錄中所有內容復制到磁盤鏡像中

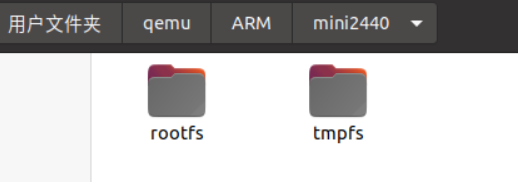

mkdir tmpfs #創建一個臨時檔案夾,檔案夾與rootfs同級
sudo mount -o loop ./disk.img tmpfs/  #創建掛載點并掛載
sudo cp -r rootfs/* tmpfs/		#復制檔案到鏡像
sudo umount tmpfs		#卸載

也可以打包起來方便更新磁盤內容

sudo sh update.sh

#！/bin/sh
sudo mount -o loop ./disk.img tmpfs/
sudo cp -r rootfs/* tmpfs/
sudo umount tmpfs

更新期間會將rootfs的內容復制到tmpfs，再洗掉

檢查鏡像檔案資訊

file disk.img

（3）啟動開發板

不帶qemu界面

直接在終端啟動，不帶lcd界面

sudo sh runnolcd.sh

#! /bin/sh
qemu-system-arm -M vexpress-a9 -m 512M -dtb ../linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb -kernel ../linux-4.9.268/arch/arm/boot/zImage -nographic -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd disk.img

如果遇到拒絕訪問的情況，請授予檔案訪問權限，刪掉磁盤重新創建（直接更新不成功）

chmod +x rcS
chmod -R 777 init.d/*
或者授予etc的所有檔案訪問權限
chmod -R 777 etc/

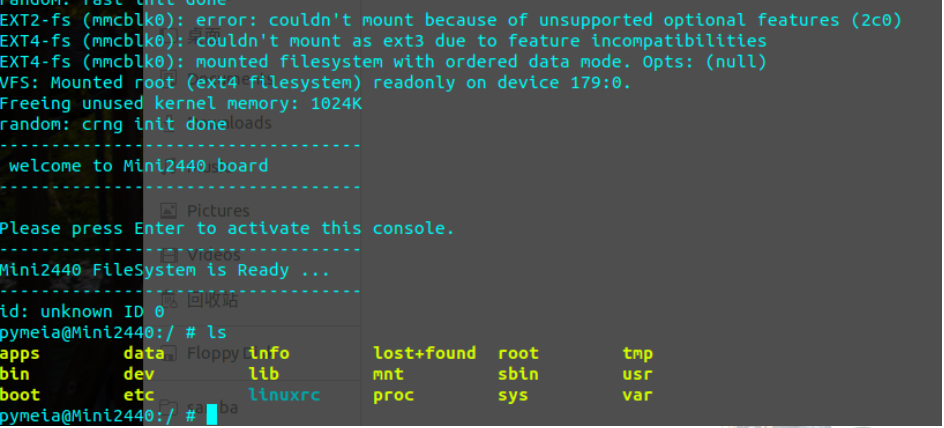

啟動界面如下

帶qemu界面

帶lcd界面啟動方式

sudo sh runlcd.sh

#! /bin/sh
qemu-system-arm -M vexpress-a9 -m 512M -dtb ../linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb -kernel ../linux-4.9.268/arch/arm/boot/zImage -append "root=/dev/mmcblk0 rw console=tty0" -sd disk.img

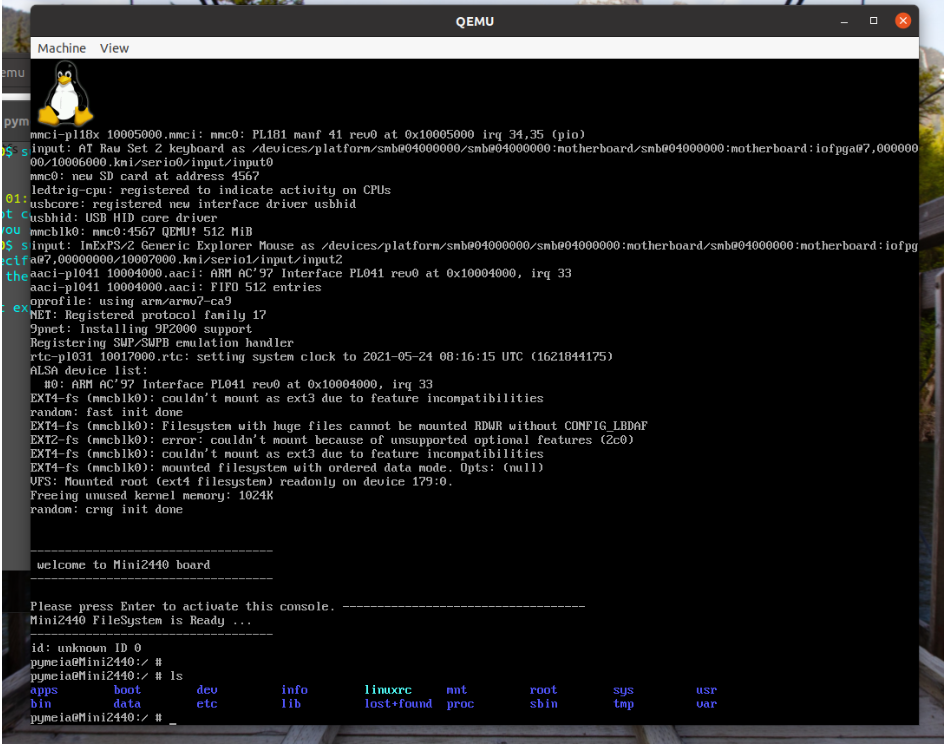

啟動界面如下

【注意】：啟動終端的命令，里面的路徑一定要根據自己創建的檔案夾填寫正確，啟動命令也可以直接在終端輸入，但是比較麻煩，

方法2

制作sd根檔案系統鏡像啟動方式

（1）制作sd卡鏡像

生成虛擬sd卡并格式化為ext格式

sudo sh mksd.sh

#! /bin/sh
dd if=/dev/zero of=rootfs.ext3 bs=1M count=32
mkfs.ext3 rootfs.ext3

（2）復制內容到sd鏡像

將虛擬sd卡掛載到/mnt，拷貝rootfs的所有檔案到sd，然后卸載sd

sudo sh update.sh

#! /bin/sh
mount -t ext3 rootfs.ext3 /mnt/ -o loop
cp -r rootfs/* /mnt
umount /mnt

（3）啟動開發板

不帶qemu界面

sudo sh runnolcd.sh

#! /bin/sh
qemu-system-arm -M vexpress-a9 -m 512M -dtb ../linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb -kernel ../linux-4.9.268/arch/arm/boot/zImage -nographic -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd rootfs.ext3

帶qemu界面

sudo sh runlcd.sh

#! /bin/shqemu-system-arm -M vexpress-a9 -m 512M -dtb ../linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb -kernel ../linux-4.9.268/arch/arm/boot/zImage -append "root=/dev/mmcblk0 rw console=tty0" -sd rootfs.ext3

6、關閉虛擬開發板

方法一：直接關掉終端

方法二：ctrl +a 放手，然后按x

方法三：打開另一個終端輸入

sudo killall qemu-system-arm

二、u-boot啟動Linux內核方式，模擬ARM開發板

1、生成uImage內核映像

我們的目的是：uImage檔案

生成它的步驟是：編譯u-boot生成mkimage--->用mkimage生成uImage

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

這里解釋一下uImage:

Linux內核編譯（make）之后會生成兩個檔案，一個Image，一個zImage，其中Image為內核映像檔案，而zImage為內核的一種映像壓縮檔案，Image大約為4M，而zImage不到2M

而uImage是用mkimage工具根據zImage制作而來的，它是uboot專用的映像檔案，它是在zImage之前加上一個長度為64位元組的“頭”，說明這個內核的版本、加載位置、生成時間、大小等資訊；其0x40之后與zImage沒區別，

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

（1）編譯u-boot

修改配置

進入u-boot原始碼目錄，分別進入Makefile和config.mk修改配置

修改頂層Makefile，指定交叉編譯器

CROSS_COMPILE ?= arm-linux-gnueabi-

修改頂層config.mk，指定ARM架構

ARCH := arm

編譯

#配置開發板

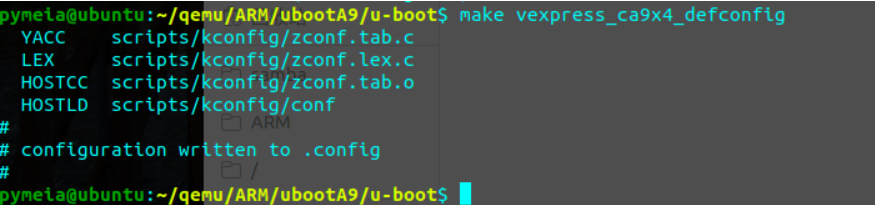

make vexpress_ca9x4_defconfig
#編譯u-boot
make –j4

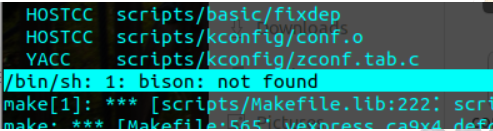

如果編譯出錯，缺少如下配置

則安裝如下，解決問題

sudo apt install bison flex

如果make -j4報錯可能是上面的配置沒有起到作用，則嘗試如下命令

export CROSS_COMPILE=arm-linux-gnueabi-
export ARCH=arm
make clean
make vexpress_ca9x4_defconfig
make -j4

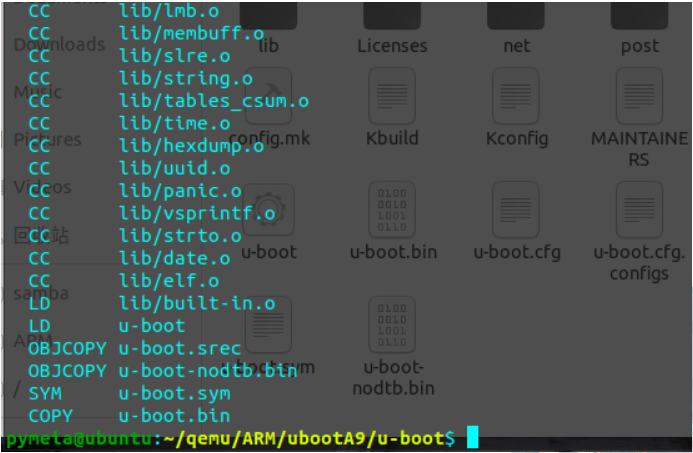

編譯完成后如圖

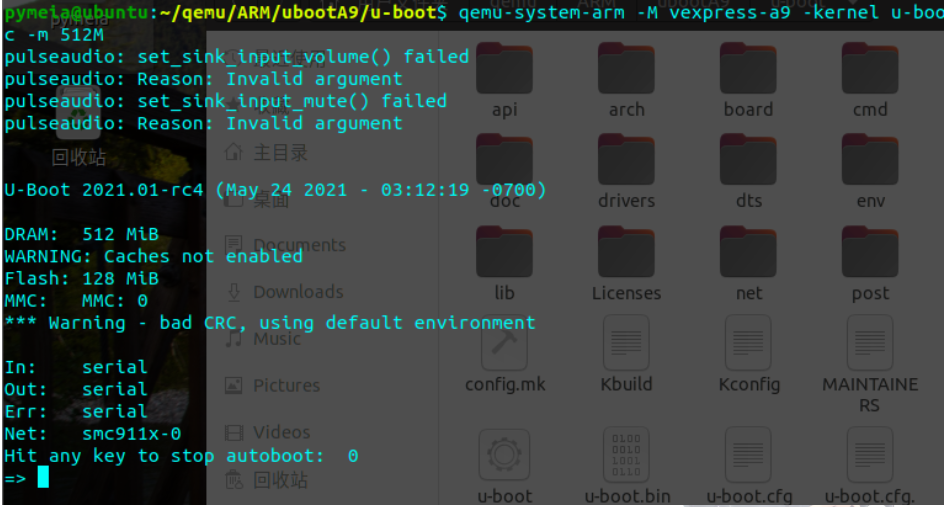

測驗效果

在u-boot原始碼路徑下，運行u-boot看是否成功

qemu-system-arm -M vexpress-a9 -kernel u-boot -nographic -m 512M

這里由于u-boot還沒有uImage鏡像，讓倒計時結束自動加載會出問題，看到提示后，快速按任意按鍵，停止自動加載，出現下圖，說明編譯成功，

（2）拷貝mkimage

編譯完u-boot原始碼，會在tools目錄下生成mkimage，用它可以將zImage轉變成uImage

把u-boot目錄下tools/mkimage 拷貝到/usr/bin目錄下，為了可以執行mkimage相關的命令，

如果不拷貝直接執行命令，你會發現/usr/bin缺少檔案

除此之外，還可以，直接命令下載，也會再該/usr/bin目錄下生成mkimage

sudo apt install u-boot-tools

這種方法下載自帶的u-boot-tools不知道會不會出問題，可以嘗試嘗試，

為nfs服務做準備

再生成uImage前，需要nfs配置的修改，重新編譯Linux內核，讓內核支持nfs功能，生成新的zImage，然后再轉化成uImage

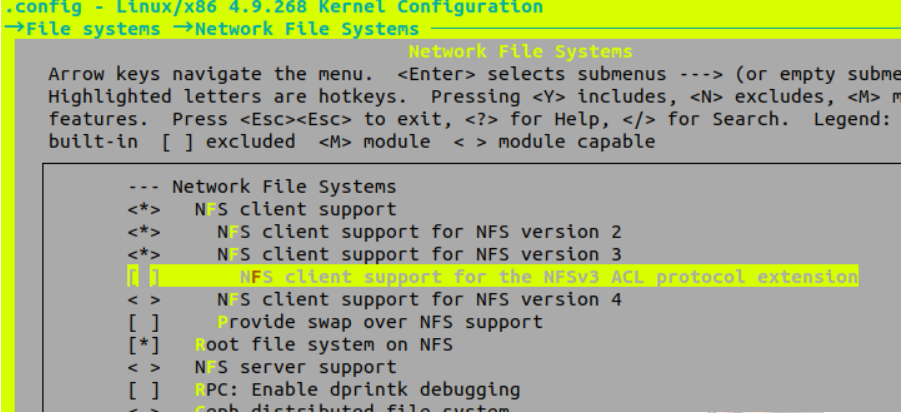

修改配置如下，在Linux內核目錄下輸入：make menuconfig

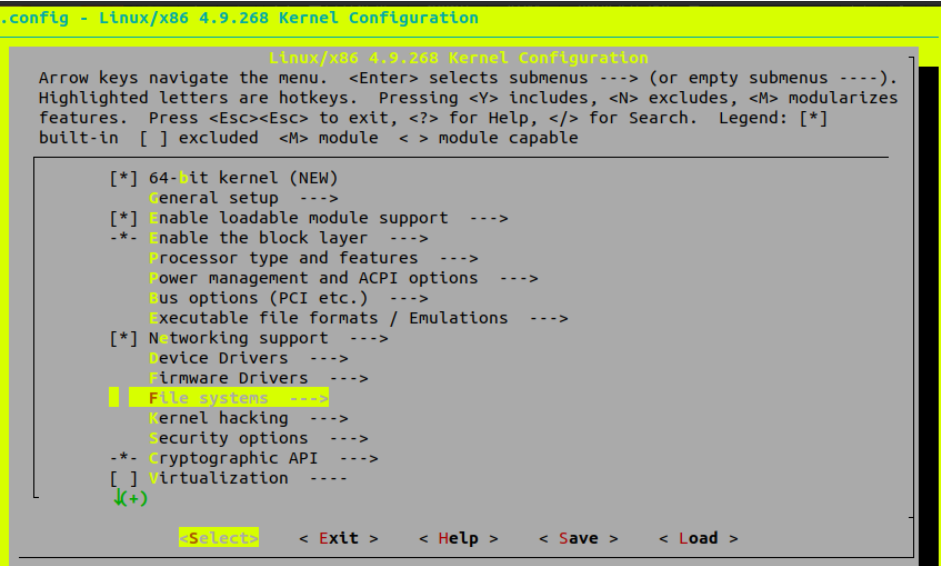

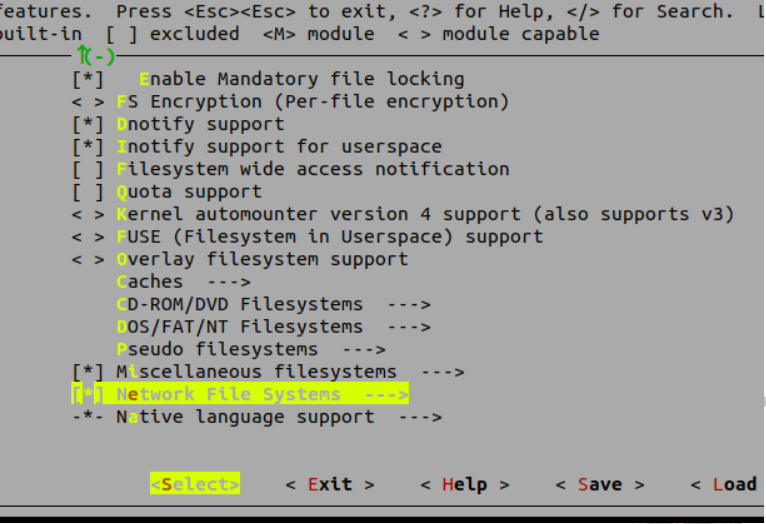

進入File system --->

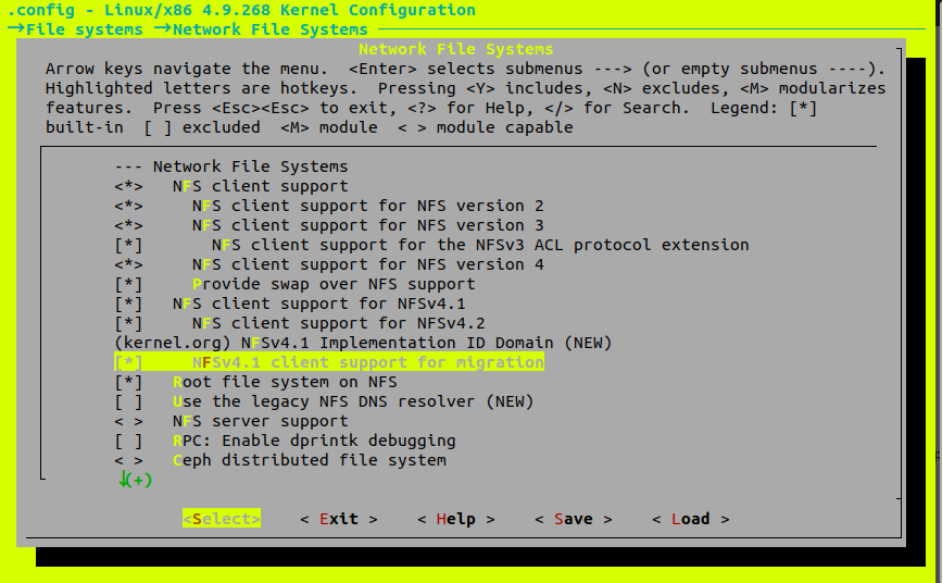

再進入Network File System --->

將帶有NFS的都用空格鍵選上

選中后如圖

保存退出

（3）生成uImage（疑問待解決）

方法一：

直接按照以下命令重新編譯（待驗證，地址也有問題）

 export ARCH=arm
 export CROSS_COMPILE=arm-linux-gnueabi-
 make vexpress_defconfig
 make zImage -j8
 make modules -j8
 make LOADADDR=0x60003000 uImage -j8
 make dtbs

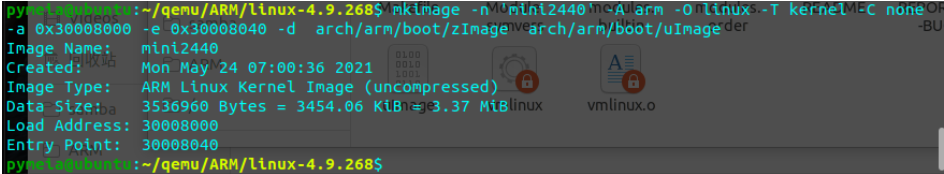

方法二：將編譯生成的zImage轉化成uImage（也是地址問題待解決）

切換到Linux內核目錄下，執行下面命令

mkimage -n 'mini2440' -A arm -O linux -T kernel -C none -a 0x30008000 -e 0x30008040 -d  arch/arm/boot/zImage  arch/arm/boot/uImage

引數說明

-n 'mini2440'   #指定鏡像名稱
-A arm          #設定為arm架構
-O linux        #設定作業系統為linux
-T kernel       #設定鏡像型別為kernel
-C none         #設定壓縮型別為none
-a 0x30008000   #指定加載地址為0x30008000
-e 0x30008040   #執行入口地址為0x30008040
-d arch/arm/boot/zImage #指定鏡像資料檔案路徑
arch/arm/boot/uImage    #最終生成的uImage的路徑和檔案名稱

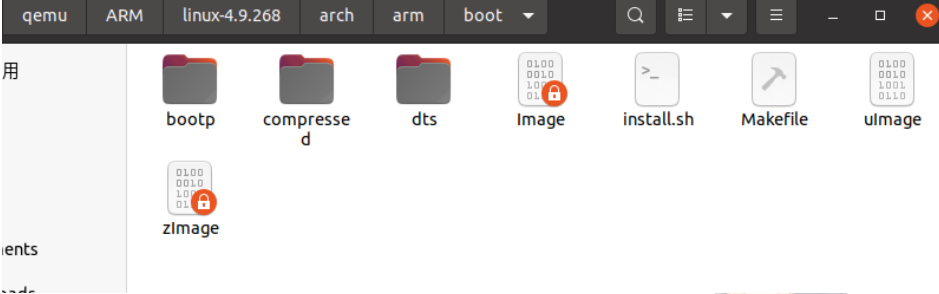

這里直接在zImage旁邊生成uImage

到此uImage鏡像生成結束

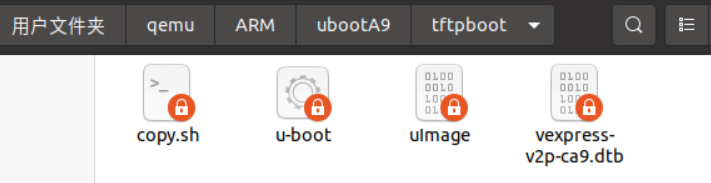

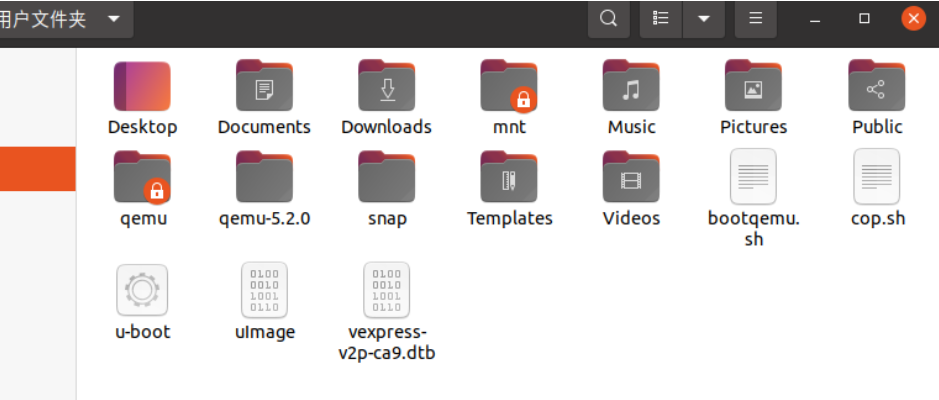

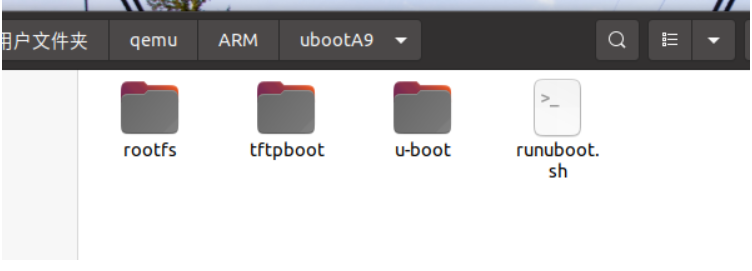

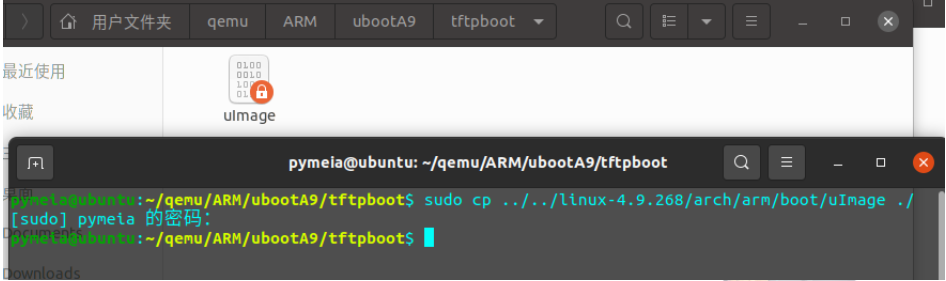

然后將uImage檔案拷貝到tftpboot目錄下（這一步也可以后面再一起做），這個檔案夾是在配置tftp的時候創建的，

sudo cp ../../linux-4.9.268/arch/arm/boot/uImage ./		#路徑根據自己的情況來

2、安裝配置nfs服務

在前面我們已經裝好了tftp服務器，但還需要安裝nfs服務

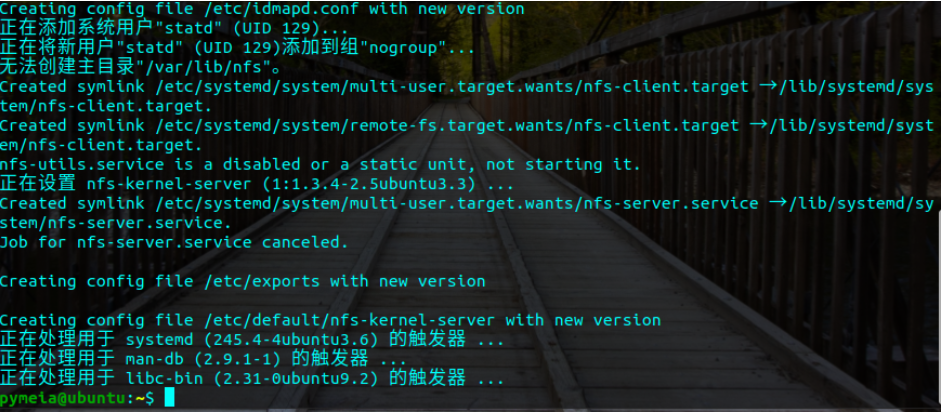

（1）安裝

sudo apt-get install  nfs-kernel-server

（2）創建nfs共享目錄，設定權限

sudo chmod 777 ./rootfs

（3）添加NFS共享目錄路徑

vi /etc/exports
在/etc/exports添加以下路徑
/home/pymeia/qemu/ARM/ubootA9/rootfs *(rw,sync,no_subtree_check)
其中：
	rw    可讀可寫操作
	sync    記憶體和磁盤上的內容保持同步

	no_root_squash    Linux主機不再將開發板設定為匿名用戶，可以操作檔案讀寫
	注意：Ubuntu20.04，這個檔案里不填這個引數，會報錯，exports檔案里有參考實體說明，只有三個引數

	no_subtree_check    不檢查根檔案系統子目錄檔案

（4）重啟nfs服務

sudo /etc/init.d/rpcbind restart
sudo /etc/init.d/nfs-kernel-server restart
或者
systemctl restart nfs-kernel-server

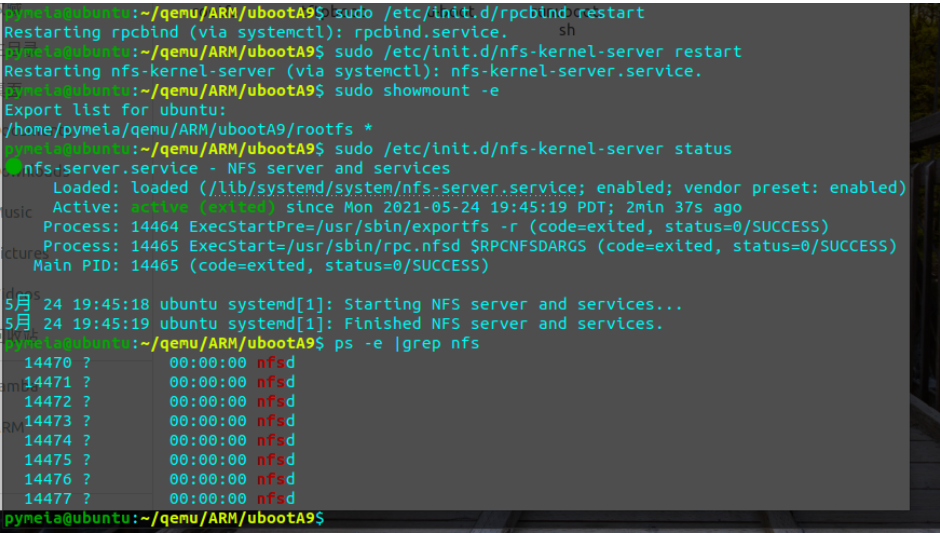

（5）檢查nfs是否啟動正常

sudo showmount -e
#顯示全部可以掛載的目錄
sudo /etc/init.d/nfs-kernel-server status	#查看nfs服務的當前狀態
ps -e |grep nfs		#看行程中nfs服務是否啟動

（6）nfs使用

自己創建一個目錄當作nfs目錄，然后再/etc/exports中添加路徑，可以把你的程式放到這個目錄下，通過掛載映射到./mnt，./mnt可以再主機上，也可以在開發板上，方便進行代碼的除錯，

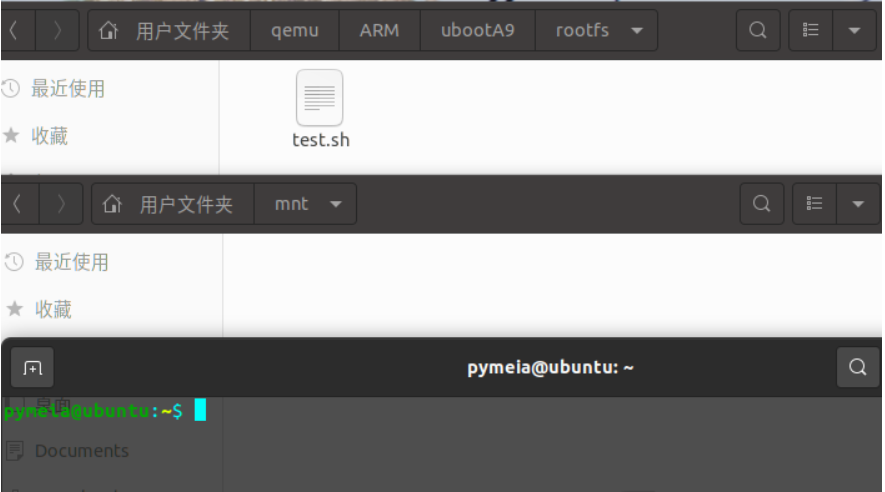

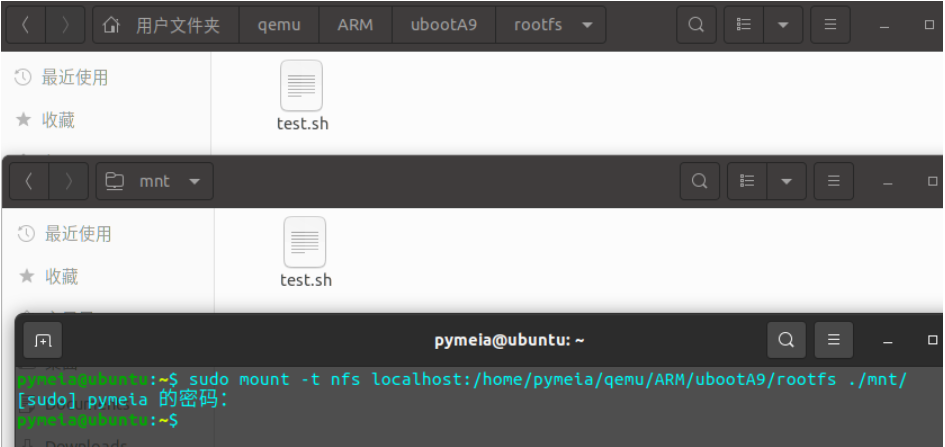

在本機localhost上掛載nfs目錄到./mnt，這樣rootfs的內容就映射到了./mnt

sudo mount -t nfs localhost:/home/pymeia/qemu/ARM/ubootA9/rootfs ./mnt/
#這里掛載的目錄一定要在/etc/exports里添加，否則掛載無效

卸載后，檔案洗掉

umount ./mnt

同理，在開發板上掛載nfs目錄到/mnt（假設主機IP地址為192.168.146.129）

mount -t nfs -o nolock 192.168.146.129:/dev/nfs  /mnt
#其中：-o nolock是去除檔案鎖，否則會報錯

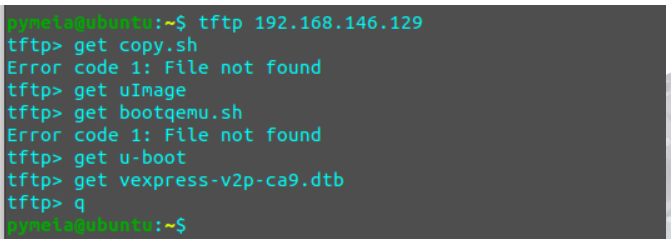

3、安裝配置tftp服務

（1）安裝tftp

sudo apt-get install tftp-hpa tftpd-hpa xinetd

（2）更改組態檔

sudo cp  /etc/default/tftpd-hpa  /etc/default/tftpd-hpa_back	#備份原始設定

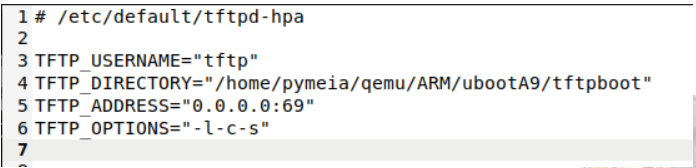

sudo gedit /etc/default/tftpd-hpa

填寫自己要創建tftpboot檔案的路徑

（3）創建tftp目錄，設定權限

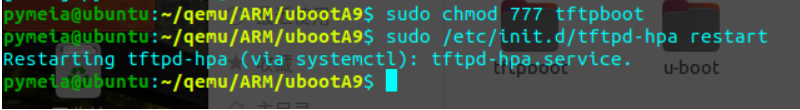

配置好后，到上面填寫的路徑，創建檔案夾，并設定權限

#切換到上面填寫的路徑
sudo mkdir tftpboot
sudo chmod 777 tftpboot

（4）重啟tftp服務，讓其生效

sudo /etc/init.d/tftpd-hpa restart

（5）測驗tftp服務是否正常

把需要的檔案如u-boot、dtb、uImage等拷貝到tftpboot檔案夾（后面u-boot啟動要用到）

uImage

cp -r /home/pymeia/qemu/ARM/linux-4.9.268/arch/arm/boot/uImage ./

u-boot

cp -r /home/pymeia/qemu/ARM/ubootA9/u-boot/u-boot ./

vexpress-v2p-ca9.dtb

cp -r /home/pymeia/qemu/ARM/linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb ./

整理copy.sh

#! /bin/sh
cp -r /home/pymeia/qemu/ARM/linux-4.9.268/arch/arm/boot/uImage ./
cp -r /home/pymeia/qemu/ARM/ubootA9/u-boot/u-boot ./
cp -r /home/pymeia/qemu/ARM/linux-4.9.268/arch/arm/boot/dts/vexpress-v2p-ca9.dtb ./

tftp 192.168.146.129   #主機ip可以用ifconfig來查看
tftp> get uImage	#獲取檔案，保存到用戶名目錄下
tftp> q	#退出tftp
ps -e | grep "tftp"	#查看 tftp  的行程號

可以看到，獲取的檔案和獲取失敗的檔案都會顯示在用戶目錄下

4、配置qemu和ubuntu網路橋接功能（這一部分，暫時沒有搞完）

VMware 需要配置成NAT模式，在VMware的橋接模式下面，目前qemu無法成功連接網路
VMware也不能設定成靜態ip地址，設定成靜態ip地址也是無法連接網路

安裝橋接依賴包

sudo apt install uml-utilities bridge-utils
#bridge-utils    虛擬網橋工具
#uml-utilities   UML（User-mode linux）工具

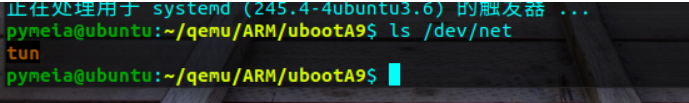

查看是否tun設備檔案，如果存在說明宿主機的內核支持TAP網路介面

ls /dev/net

如果沒有，則要手動創建

sudo mkdir /dev/net
sudo mknod /dev/net/tun c 10 200

加載tun模塊

sudo /sbin/modprobe tun

非常建議更改重要配置的節點時，及時創建虛擬機快照，方便恢復，已經重裝一次，吸取教訓了

下面是大雷區，不要亂用，或者在用之前創建還原快照，否則會直接導致Ubuntu 20.04 LTS失去網路，甚至運氣差點要重裝

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

修改組態檔（重啟生效）

sudo gedit /etc/network/interfaces

添加以下內容

# interfaces(5) file used by ifup(8) and ifdown(8)
auto lo
iface lo inet loopback

auto ens33
auto br0
iface br0 inet dhcp
bridge_ports ens33

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

添加qemu有關系統腳本

在/etc/qemu-ifup檔案中添加以下內容

#!/bin/sh

echo sudo tunctl -u $(id -un) -t $1
sudo tunctl -u $(id -un) -t $1
echo sudo ifconfig $1 0.0.0.0 promisc up
sudo ifconfig $1 0.0.0.0 promisc up
echo sudo brctl addif br0 $1
sudo brctl addif br0 $1
echo brctl show
brctl show

sudo ifconfig br0 192.168.146.129
# 根據自己的實際情況修改 IP地址，注意：uboot 中的 CONFIG_SERVERIP(serverip) 要跟這里一樣

在/etc/qemu-ifdown檔案中添加以下內容

#!/bin/sh
echo sudo brctl delif br0 $1
sudo brctl delif br0 $1
echo sudo tunctl -d $1
sudo tunctl -d $1
echo brctl show
brctl show

給上面的腳本添加執行權限

sudo chmod +x /etc/qemu*

重啟網路使生效

sudo service network-manager restart

u-boot啟動

修改u-boot組態檔include/configs/vexpress_common.h

sudo gedit include/configs/vexpress_common.h

#define CONFIG_BOOTCOMMAND \
		"tftp 0x60003000 uImage;tftp 0x60500000 vexpress-v2p-ca9.dtb; \
		setenv bootargs 'root=/dev/mmcblk0 console=tty0'; \
		bootm 0x60003000 - 0x60500000;"


#define CONFIG_IPADDR 10.0.2.14
#define CONFIG_NETMASK 255.255.255.0
#define CONFIG_SERVERIP 192.168.146.129

所有配置完成后，開始建立u-boot啟動內核檔案

新建啟動腳本ubootqemu.sh

#! /bin/sh
qemu-system-arm \
	-M vexpress-a9 \
	-kernel u-boot  \
	-nographic  \
	-m 512M  \
	-net nic,vlan=0 -net tap,vlan=0,ifname=tap0 \
	-sd rootfs.ext3

未完....問題解決后更新

參考文章鏈接：
https://blog.csdn.net/u010344264/article/details/82949143
https://zhuanlan.zhihu.com/p/340362172
https://www.jianshu.com/p/8619a6739040
https://www.cnblogs.com/schips/p/12350122.html
https://blog.csdn.net/wxh0000mm/article/details/90056912

轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/285431.html

標籤：Linux

上一篇：淺談linux shell的變數及其基本運算（1）

下一篇：Win10下小米路由器4A百兆版刷Openwrt韌體【圖片詳細版】

VMware Ubuntu 20.04 LTS 使用Qemu虛擬機u-boot啟動或者配合busybox模擬ARM開發板

這里提供相關工具的下載地址

一、busybox制作根目錄，通過鏡像啟動linux內核模擬ARM板

1、編譯linux內核

2、編譯busybox

3、編譯安裝qemu

4、制作啟動根目錄

（1）完善編譯環境

（2）完善設備檔案dev內容

創建四個串口設備

創建控制臺

創建null

（3）完善組態檔etc內容

創建inittab

創建fstab

創建profile

創建init.d/rcS

創建group

創建passwd

5、qemu啟動開發板鏡像

方法1

（1）制作磁盤鏡像img

（2）復制rootfs內容到磁盤鏡像

（3）啟動開發板

不帶qemu界面

帶qemu界面

方法2

（1）制作sd卡鏡像

（2）復制內容到sd鏡像

不帶qemu界面

帶qemu界面

6、關閉虛擬開發板

二、u-boot啟動Linux內核方式，模擬ARM開發板

1、生成uImage內核映像

（1）編譯u-boot

修改配置

編譯

測驗效果

（2）拷貝mkimage

為nfs服務做準備

（3）生成uImage（疑問待解決）

2、安裝配置nfs服務

（1）安裝

（2）創建nfs共享目錄，設定權限

（3）添加NFS共享目錄路徑

（4）重啟nfs服務

（5）檢查nfs是否啟動正常

（6）nfs使用

3、安裝配置tftp服務

（1）安裝tftp

（2）更改組態檔

（3）創建tftp目錄，設定權限

（4）重啟tftp服務，讓其生效

（5）測驗tftp服務是否正常

4、配置qemu和ubuntu網路橋接功能（這一部分，暫時沒有搞完）
