大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是i.MXRT上使能NOR Flash的Continuous read模式在軟復位后無法正常啟動問題的解決經驗，
前一篇文章 《在i.MXRT啟動頭FDCB里使能串行NOR Flash的Continuous read模式》 里，痞子衡簡單介紹了Flash的Continuous read模式作用與意義，并且在MIMXRT1170-EVK上嘗試使能了芯成IS25WP128的Continuous read模式做了一次實踐（主要是文中第三節FDCB啟動頭的改動），
但其實在i.MXRT上使能Flash的Continuous read模式是有點小陷阱的，如果你在App代碼里直接插一句 NVIC_SystemReset() 函式的呼叫，即對主控芯片做一次軟復位，你會發現芯片沒有從Flash正常啟動，這是因為Flash此時仍處于Continuous read模式，這種情況下BootROM有時不能正常配置讀取Flash內容去啟動App，今天痞子衡就來跟大家探討解決這個問題，
- 本系列會有多篇文章，每篇文章均從一個核心切入點出發，給出一系列具體實作方案，
- 本系列均以MIMXRT1170-EVK板為示例目標物件，板載Flash型號為芯成IS25WP128（其他i.MXRT芯片和Flash型號下實作流程也差不多，需查看對應資料手冊），
一、解決思路
我們知道無法啟動問題是由于主芯片發生軟復位但Flash仍處于Continuous read模式造成的，要解決這個問題無非如下三個角度，痞子衡會在后面具體實作方案里按這些角度全部搞一次（如果適用的話），
- 一、ROM方面不做任何相關處理，但App在呼叫NVIC_SystemReset()做復位前將Flash先切回到Normal模式；
- 二、App方面不做任何相關處理，對BootROM相關配置做一些調整，讓BootROM也能正常處理處于Continuous read模式的Flash；
- 三、ROM和App聯合對Flash模式切換做一些特殊處理，
二、核心切入點（借助Flash的硬復位引腳功能）

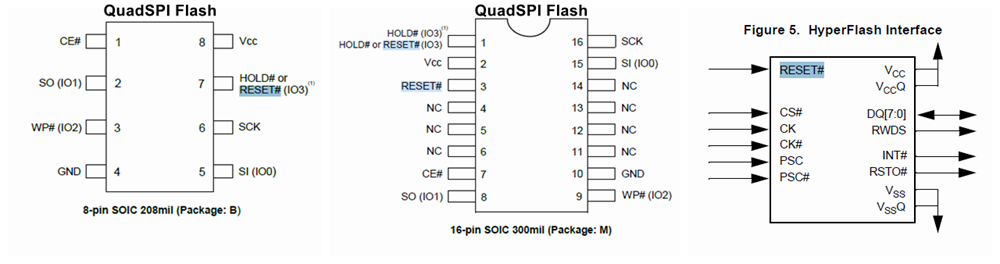

本文找的核心切入點是利用Flash的硬體復位引腳，Flash的硬體復位引腳有兩種：一種是獨立的，常見于SOIC-16封裝上（這種情況下對板級設計有要求，需要在板級設計時將Flash復位引腳連到主芯片i.MXRT的GPIO上）；另一種是復用在IO3上的，常用于SOIC-8封裝上，
如果是獨立的復位引腳（RESET#），則主芯片GPIO直接做拉低操作即可（注意低電平持續時間的要求，詳見Flash資料手冊）；如果是復用的復位引腳（RESET#/IO3），則需要先激活IO3的復位功能，然后做拉低操作，

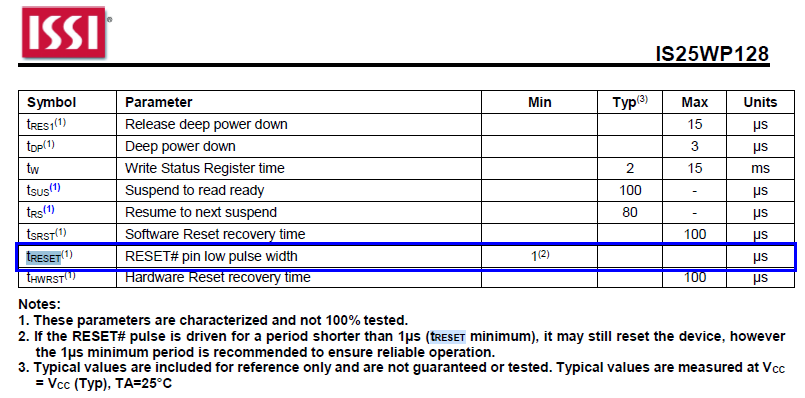

在IS25WP128資料手冊里可以找到RESET#信號低電平至少需要持續1us（下表tRESET，如果RESET#低電平持續時間小于1us，也許不會影響Flash器件的復位，但不推薦），Flash進入復位后需要最大100us的恢復時間（下表tHWRST），在恢復期間內對Flash進行讀寫擦操作并不會生效，因此復位函式里（下文3.2節里的reset_flash_via_pin）最好保證足夠的等待時間（這樣后續代碼里的Flash操作可靠性就得到了保證），
三、具體實作
本章節描述的方法，如果是在App里（這里均指XIP App）完成，那么App里增加的相關處理代碼（注意是執行到的全部代碼）需要是 ramfunc 屬性（即運行在內部RAM里），這樣操作Flash時可以不受限制，此外代碼運行前需要把全域中斷關掉，防止執行程序中有中斷觸發，導致Flash里的相關IRQHandler函式被執行，
#if (defined(__ICCARM__))
__ramfunc
#endif
void reset_flash_to_normal(void)
{
__disable_irq();
// 處理代碼，使Flash回傳到Normal模式
NVIC_SystemReset();
}
3.1 僅ROM方面做相關處理
我們先僅從ROM單方面角度來解決問題，可以先看下痞子衡之前的舊文 《深入i.MXRT1050系列ROM中串行NOR Flash啟動初始化流程》 里的2.1節，i.MXRT全系列ROM里關于串行NOR Flash啟動流程大同小異，

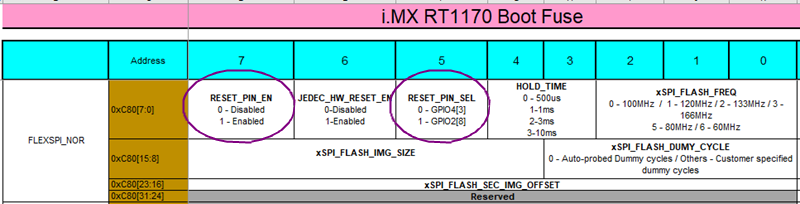

如果要利用ROM里集成的Flash硬體復位功能，則Flash本身必須包含獨立的硬體RESET#引腳，本系列示例主芯片i.MXRT1170的fusemap表里關于RESET_PIN的相關定義如下，那么板級設計時Flash RESET#引腳應該連接到GPIO4[3]或者GPIO2[8]（根據fuse 0xC80[5]位而定），并且我們還要將fuse 0xC80[7]位燒寫為1，
3.2 僅App方面做相關處理
上一小節里的方法先決條件是Flash要包含獨立RESET#引腳，但實際客戶專案中SOIC-8封裝的Flash選擇更多，所以我們更多應該在復用的RESET#/IO3引腳上做文章，這就要從App方面的角度來解決問題了，

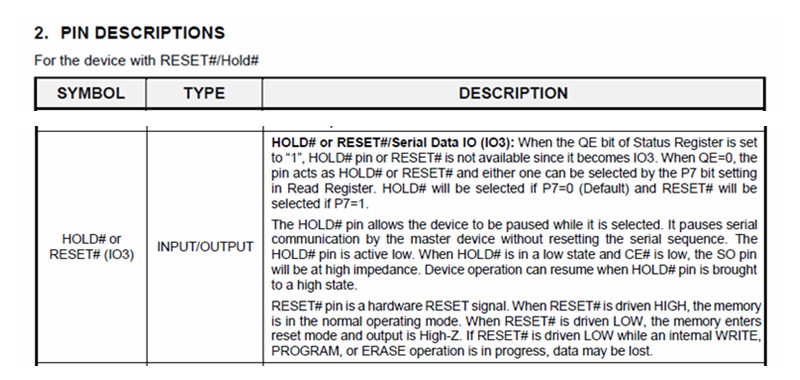

我們先從IS25WP128資料手冊看看RESET#/IO3引腳詳細功能解釋，主要如下兩點：
1. IO3引腳僅當QE模式不使能（Flash內部Status Register[6] = 0）的時候，其功能才是HOLD#/RESET#

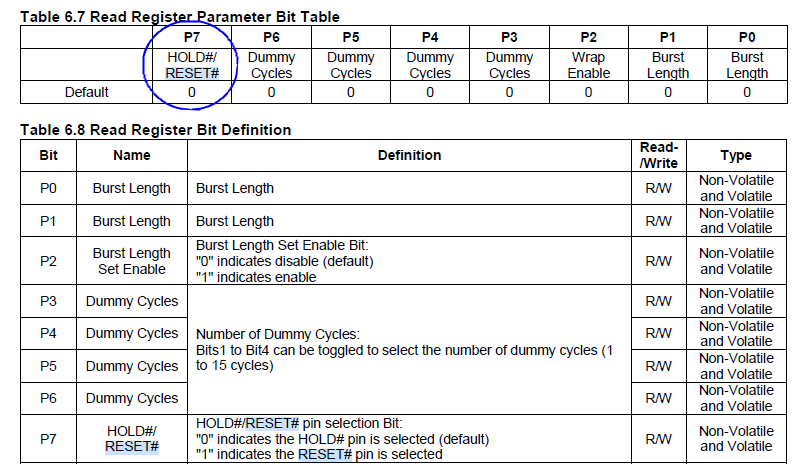

2. IO3引腳復用功能HOLD#/RESET#由Flash內部Read Register[7]位決定，默認值為0，是HOLD#功能

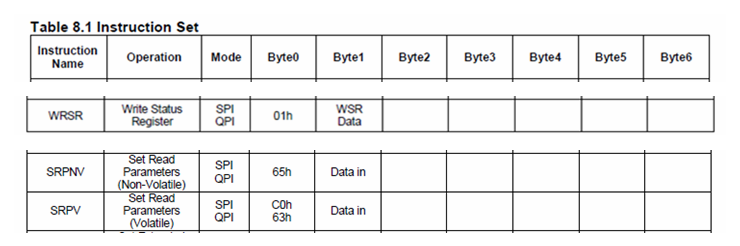

所以 reset_flash_to_normal() 函式里我們需要先設Status Register將Flash切到QE不使能的狀態（i.MXRT啟動運行App時，Flash應處于QE使能的狀態），然后再設Read Register將IO3復位功能指定為RESET#，然后拉低IO3對應的GPIO直到滿足復位最小時間要求，最后再將之前改寫的Status Register/Read Register全部恢復，程序中主要涉及如下命令：
代碼可以基于 \SDK_2.9.1_MIMXRT1170-EVK\boards\evkmimxrt1170\driver_examples\flexspi\nor\polling_transfer\cm7下面的 flexspi_nor_polling_transfer.c 和 flexspi_nor_flash_ops.c，并新增如下代碼：
#define NOR_CMD_LUT_SEQ_IDX_WRITESTATUSREG 9
#define NOR_CMD_LUT_SEQ_IDX_SETREADPARAM 14
const uint32_t customLUT[CUSTOM_LUT_LENGTH] = {
// ...
/* 原來 Write Status Register */
[4 * NOR_CMD_LUT_SEQ_IDX_WRITESTATUSREG] =
FLEXSPI_LUT_SEQ(kFLEXSPI_Command_SDR, kFLEXSPI_1PAD, 0x01, kFLEXSPI_Command_WRITE_SDR, kFLEXSPI_1PAD, 0x04),
// 新增 Set read parameter
[4 * NOR_CMD_LUT_SEQ_IDX_SETREADPARAM] =
FLEXSPI_LUT_SEQ(kFLEXSPI_Command_SDR, kFLEXSPI_1PAD, 0x63, kFLEXSPI_Command_WRITE_SDR, kFLEXSPI_1PAD, 0x04),
};
status_t flexspi_nor_set_flash_register(FLEXSPI_Type *base, uint32_t seqIdx, uint32_t regValue)
{
flexspi_transfer_t flashXfer;
status_t status;
uint32_t writeValue = https://www.cnblogs.com/henjay724/p/regValue;
/* Write enable */
status = flexspi_nor_write_enable(base, 0);
if (status != kStatus_Success)
{
return status;
}
flashXfer.deviceAddress = 0;
flashXfer.port = kFLEXSPI_PortA1;
flashXfer.cmdType = kFLEXSPI_Write;
flashXfer.SeqNumber = 1;
flashXfer.seqIndex = seqIdx;
flashXfer.data = &writeValue;
flashXfer.dataSize = 1;
status = FLEXSPI_TransferBlocking(base, &flashXfer);
if (status != kStatus_Success)
{
return status;
}
status = flexspi_nor_wait_bus_busy(base);
/* Do software reset. */
FLEXSPI_SoftwareReset(base);
return status;
}
// MIMXRT1170-EVK上GPIO10[20]引腳連到了Flash的IO3上
void reset_flash_via_pin(void)
{
gpio_pin_config_t gpio_config = {
.direction = kGPIO_DigitalOutput,
.outputLogic = 0U,
.interruptMode = kGPIO_NoIntmode
};
GPIO_PinInit(GPIO10, 20U, &gpio_config);
IOMUXC_SetPinMux(IOMUXC_GPIO_SD_B2_11_GPIO10_IO20, 0U);
// Pin拉高
GPIO_PinWrite(GPIO10, 20U, 1U);
SDK_DelayAtLeastUs(10, SystemCoreClock);
// Pin拉低10us（需持續至少tRESET = 1us時間）
GPIO_PinWrite(GPIO10, 20U, 0U);
SDK_DelayAtLeastUs(10, SystemCoreClock);
// Pin拉高（需持續最大tHWRST = 100us時間）
GPIO_PinWrite(GPIO10, 20U, 1U);
SDK_DelayAtLeastUs(100, SystemCoreClock);
}
void reset_flash_to_normal(void)
{
__disable_irq();
flexspi_nor_flash_init(EXAMPLE_FLEXSPI);
// Disable quad mode.
flexspi_nor_set_flash_register(EXAMPLE_FLEXSPI, NOR_CMD_LUT_SEQ_IDX_WRITESTATUSREG, 0x00);
// Set IO3 pin to Reset func
flexspi_nor_set_flash_register(EXAMPLE_FLEXSPI, NOR_CMD_LUT_SEQ_IDX_SETREADPARAM, 0x80);
// Drive IO3 to low for at least 1us
reset_flash_via_pin();
// Set back IO3 pin func
flexspi_nor_set_flash_register(EXAMPLE_FLEXSPI, NOR_CMD_LUT_SEQ_IDX_SETREADPARAM, 0x00);
// Enter quad mode.
flexspi_nor_set_flash_register(EXAMPLE_FLEXSPI, NOR_CMD_LUT_SEQ_IDX_WRITESTATUSREG, 0x40);
NVIC_SystemReset();
}
為了保證上述代碼均執行在RAM里，工程鏈接檔案里（以IAR示例）需做如下改動：
initialize by copy { readwrite,
section .textrw,
object fsl_common.o,
object I64DivZer.o,
object I64DivMod.o,
object fsl_gpio.o,
object fsl_flexspi.o,
object flexspi_nor_flash_ops.o,
object flexspi_nor_polling_transfer.o,
section CodeQuickAccess };
3.3 ROM和App聯合處理
關于ROM和App聯合處理角度，在復位引腳這個切入點上并沒有什么優勢，此處略去，
至此，i.MXRT上使能NOR Flash的Continuous read模式在軟復位后無法正常啟動問題的解決經驗痞子衡便介紹完畢了，掌聲在哪里~~~
