大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是串行NAND Flash的兩大特性導致其在i.MXRT FlexSPI下無法XiP，
在嵌入式世界里，當我們提起XiP設備（支持代碼原地執行的存盤器），首先想到的應該是NOR Flash，比如中低端MCU內部通常會集成小容量并行NOR Flash（一般2MB以內），用于存放應用程式；而高性能MCU，往往內部不會集成Flash，需要在板級設計時外掛一片稍大容量的NOR Flash（大部分是串行NOR，一般8MB以上），
恩智浦i.MXRT系列屬于高性能MCU，需要外掛Flash，i.MXRT本身可以支持串/并行NOR、串/并行NAND四類設備作為啟動設備，但在官方參考設計板EVK上，推薦的都是串行NOR Flash型號，官方沒有推薦并行NOR/NAND，這是可以理解的，畢竟相比串行介面Flash，引腳占用略多，這對I/O資源緊張的MCU專案來說不太討喜，那官方為何不推薦串行NAND作為啟動設備呢？這主要是串行NAND在i.MXRT下無法XiP，這對專案軟體設計來說有一些限制，NAND無法XiP的原因有兩點，既跟NAND自身特性有關，也跟FlexSPI外設特性有關，且聽痞子衡細說：
一、FlexSPI對于NAND的支持
我們知道在i.MXRT中是FlexSPI外設負責實作串行NOR/NAND Flash設備的讀寫訪問支持，痞子衡寫過一篇文章 《從頭開始認識i.MXRT啟動頭FDCB里的lookupTable》，文章詳述了FlexSPI是如何通過lookupTable來支持串行NOR Flash設備XiP啟動的（這里主要是讀訪問支持），
在lookupTable設計里，其實AHB讀訪問并不是NOR Flash設備的專利，或者這么說，FlexSPI外設本身并不在乎連接得是什么型別的設備，它就是完全根據用戶在lookupTable里填入的命令時序按部就班作業而已，
對于四線QSPI NOR，僅需要在lookupTable里填入一條命令時序（Read有很多種，但都能在一條Sequence里實作）就可以支持AHB讀，而HyperFlash、HyperRAM和串行NAND等設備，lookupTable里一條命令時序搞不定完整讀操作，需要多條命令時序組合完成，

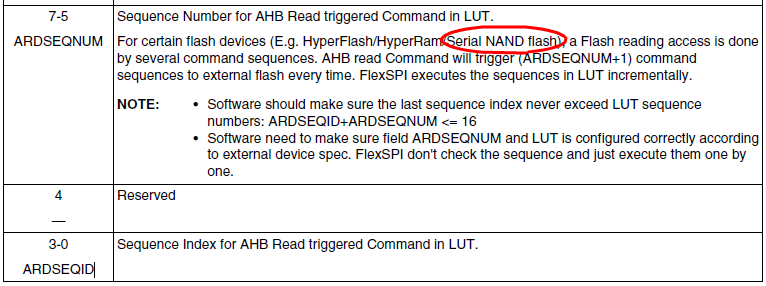

FlexSPI外設支持在lookupTable中聯合多條命令時序去實作AHB讀，通過FlexSPI->FLSHxxCR2暫存器里的如下兩處功能位來實作，ARDSEQID位指明讀訪問時序在lookupTable中的起始位置(index)，ARDSEQNUM位指明讀訪問時序共占用幾條命令時序（這也意味著幾條命令時序要按序放在一起），

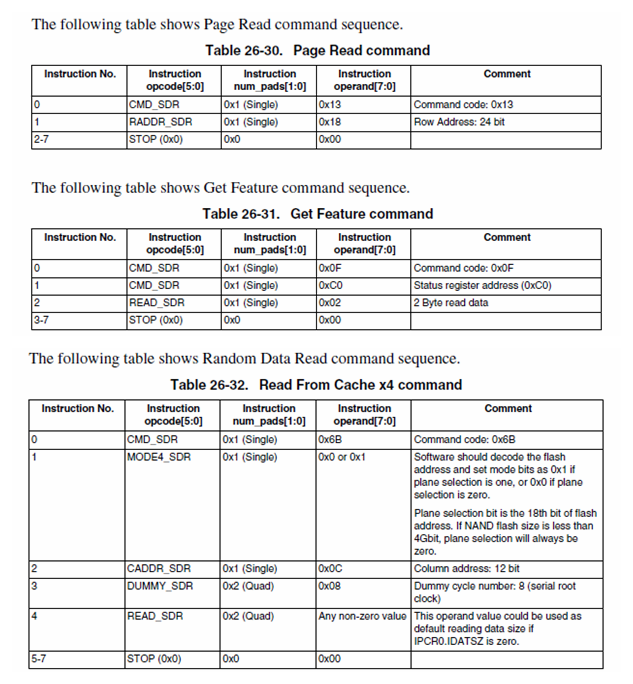

比如Micron MT29FxG01串行NAND系列，就需要如下三條命令時序（Page Read + Get Feature + Random Data Read）組合完成讀操作，但是理想很豐滿，現實卻骨感，即使組合這三條命令時序也無法在FlexSPI下實作NAND的XiP，
實際應用時，對于NAND的讀訪問，都是在程式代碼中先通過IPCMD方式手動發送Page Read和Get Feature命令，然后借助lookupTable中的Random Data Read命令實作僅一個Page空間大小的AHB讀，做不到全部NAND空間的自動AHB讀（當然如果你覺得一個Page空間的AHB讀太雞肋，完全可以直接用IPCMD方式去讀Page資料），
- Note: 關于NAND僅一個Page空間的AHB讀支持再作下詳細解釋，比如NAND的Page大小為2KB，那么系統里僅需給NAND分配0x60000000 - 0x600007FF的AHB映射空間，每次對這個空間進行AHB讀之前，都需要先通過IPCMD發送Page Read和Get Feature，確保NAND處于Page資料輸出的Ready狀態，底下FlexSPI就可以完成這個Page內的任意AHB讀訪問支持，而一旦切到新Page訪問，需要重復上述程序，因此NAND所有Page的訪問都可以在這個2KB的映射空間里完成的，
二、串行NAND阻礙XiP的兩大特性
到底串行NAND的什么特性阻礙了XiP，現在痞子衡來揭秘，在揭秘前大家先看一下痞子衡的舊文 《Raw NAND簡介》，先對NAND型Flash有個初步了解，下面痞子衡以Micron MT29FxG01型號串行NAND為例介紹其阻礙XiP的兩大特性：
2.1 壞塊導致的非線性存盤
凡是NAND型Flash都繞不開壞塊（Bad Block）問題，這也是NAND Flash區別于NOR Flash的一個重要特點，NAND技術上允許壞塊的存在，這降低了NAND生產工藝要求，因此NAND單位容量價格比NOR低，

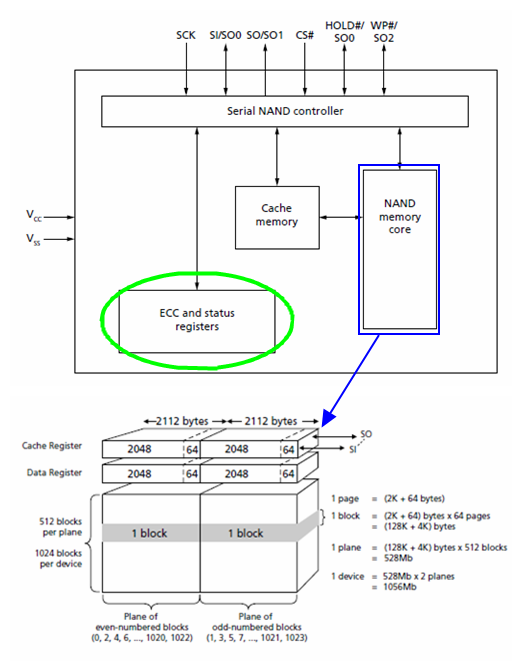

NAND內部按粒度從大到小劃分依次為Plane、Block、Page、Byte（如下圖所示），因為壞塊導致了一些Block無法有效存盤資料，這些Block會被標記拉黑，所以從主設備訪問角度來看，NAND中的資料并不是按地址連續存盤的，壞塊占據的地址均為無效地址，這就是所謂的非線性存盤，而非線性存盤設備顯然無法作為XiP設備，
- 非線性存盤器，對于寫入操作，無法保證應用程式一定放在指定鏈接的地址（即在Flash中的對應偏移地址），寫入程序中遇到壞塊，會跳過壞塊，而那些壞塊占據的無效地址極有可能就是應用程式實際鏈接地址，
2.2 ECC校驗導致的Page Read等待
我們現在假設一種理想情況，NAND中不存在任何壞塊，可以強行把NAND當作線性存盤設備，這種情況下是不是就可以被用作XiP設備了呢？很遺憾，FlexSPI外設還是不能正面支持（有替代方法來支持），

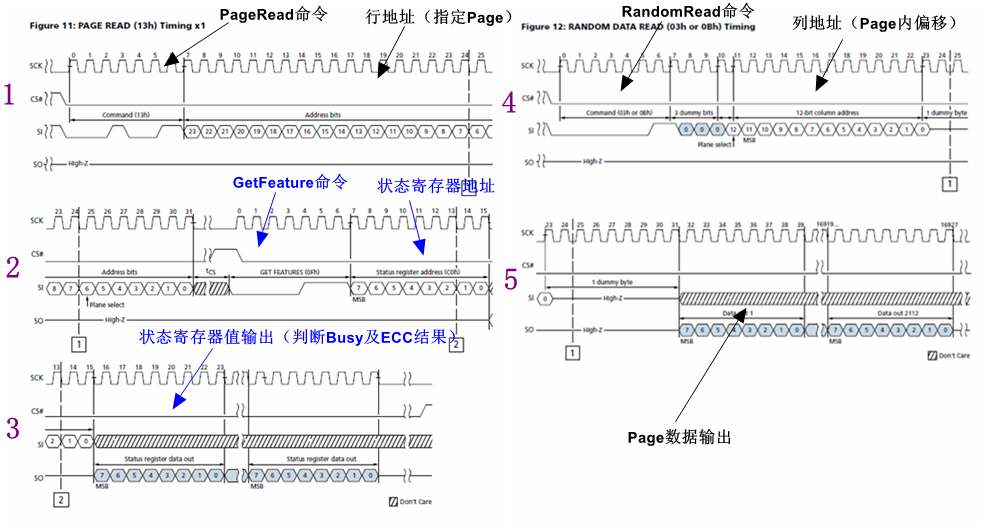

我們來看串行NAND的完整讀時序，0x13（Page Read）是FlexSPI發送的第一個命令，用于通知NAND主設備想要訪問Page了，隨后發送列地址，指明要讀的Page位置，此時NAND便會將內部狀態暫存器里Busy位標志起來并進入忙狀態，
在忙狀態時間里，NAND會從記憶體塊里將指定的Page資料全部拷貝到臨時快取區（Cache memory），對這一整個Page資料進行ECC校驗，校驗完成后將狀態暫存器里相應ECC標志起來以及將Busy位清除掉，然后結束忙狀態，進入資料輸出準備狀態，
由于不知道NAND什么時候會結束忙狀態，因此FlexSPI需要不斷發送0x0F（Get Feature命令）去讀取狀態暫存器的值，直到狀態暫存器里Busy位被清零才能去讀取Page資料，這種邏輯判斷行為在lookupTable里無法自動實作（NOR讀時序里無需邏輯判斷），

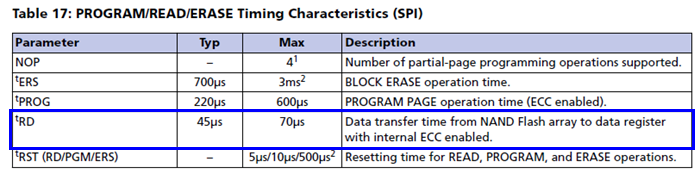

如果特意省略讀狀態暫存器的步驟，避免邏輯判斷行為，在lookupTable直接填入Dummy周期來代替行不行呢？理論上倒是可以的，我們來算一下，比如NAND典型的50MHz時鐘頻率，一個Dummy Cycle周期耗時20ns，NAND Page Read等待典型值是45us，即2250個Dummy Cycle，lookupTable有16條Sequence，每個Seqence支持8個instruction，每個instruction如果都設為DUMMY_SDR，引數設最大255，則9個instruction就能滿足這個等待時間，
但即使這么做能勉強實作NAND Flash的XiP，代碼實際執行效率也是非常低下的，畢竟涉及到跨Page的指令長跳轉（暫不討論Cache因素）就需要等待45us，這在嵌入式世界里是不短的時間，系統實時性無法保證，又有什么意義呢？
至此，串行NAND Flash的兩大特性導致其在i.MXRT FlexSPI下無法XiP痞子衡便介紹完畢了，掌聲在哪里~~~
