痞子衡嵌入式：Keil在線除錯時設不同復位型別可能會導致i.MXRT下除錯現象不一致(J-Link/DAPLink)

　　大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是Keil在線除錯時設不同復位型別可能會導致i.MXRT下除錯現象不一致，

　　本篇是 《IAR EWARM復位型別》、《MCUXpresso IDE復位型別》的同系列篇，三大經典IDE（IAR EWARM、Keil MDK、MCUXpresso IDE）下的復位策略只剩 Keil MDK 沒介紹了，心事不了，覺睡不好，今天痞子衡就來認真講一下搞嵌入式生涯里最早接觸的 IDE - Keil，完結這個系列，

• Note: 痞子衡測驗的Keil MDK版本是v5.31，

一、Keil除錯機制與除錯分類

　　關于 Keil MDK 下的除錯機制原理在 \Keil_v5\ARM\Hlp 目錄下沒有找到專門的設計性檔案，IDE 幫助手冊 uv4.chm 里 Debugging 章節更多是介紹如何在 IDE 里使用下載除錯功能，

　　不過除錯機制在各 IDE 上大同小異，設計理念都是一致的，這部分建議參考 《IAR EWARM復位型別》 里的一、二章節，

二、復位型別全決議

　　好了，現在我們進入正題，開始介紹 Keil 下復位型別，我們知道不同硬體仿真器下復位功能有差異，痞子衡主要介紹 i.MXRT 上兩種最常用的仿真器：J-Link 和 DAPLink，此外不管是哪種仿真器，其都借助了 Cortex-M7 內核功能，內核在 SCB 模塊的 AIRCR 暫存器中集成了復位的支持，詳見 《IAR EWARM復位型別》 的 3.1 Cortex-M7復位功能 小節，

2.1 J-Link復位型別

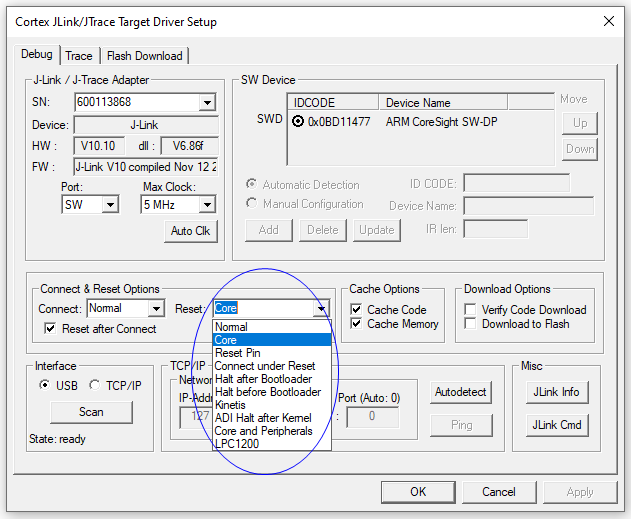

　　Keil 里關于 J-Link 連接(Connect)和復位(Reset)是兩級設定，先連接后復位，并且復位動作僅在勾選了"Reset after Connect"之后才有效，實際使用中推薦 Connect 選項固定設為"Normal"，且勾選上"Reset after Connect"，然后在 Reset 選項里指定想要的復位型別，

Note: 詳細介紹可以查看 \Keil_v5\ARM\Hlp\jlink.chm 檔案中 Debug 小節

　　連接型別選項：

• Normal：默認的連接策略，連接后只是將 PC 停在當前執行的指令處
• with Pre–reset：在連接前，先執行一次 HW RESET
• under Reset：在連接程序中一直保持 HW RESET 有效（該選項適用于用戶程式誤將 JTAG/SWD 禁掉的情況）

　　復位型別選項：

• Normal（復位編號0）：默認的復位策略，對于i.MXRT來說等同于Core and peripherals方式
• Core（復位編號1）：借助Cortex-M內核模塊SCB中的AIRCR暫存器的VECTRESET位功能來復位Core
• Reset Pin（復位編號2）：通過拉低J-Link的RESET引腳（一般也會接到MCU reset腳）來復位MCU
• Core and peripherals（復位編號8）：借助Cortex-M內核模塊SCB中的AIRCR暫存器的VECTRESET位和SYSRESETREQ位來同時復位Core和MCU外設模塊

　　剩下幾種復位型別不適用i.MXRT，暫不介紹，

2.2 DAPLink復位型別

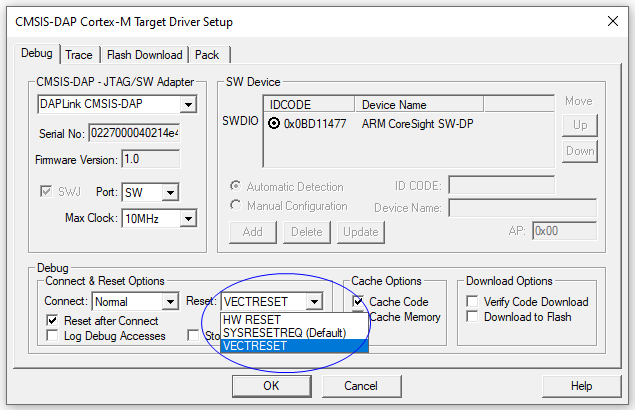

　　Keil 里關于 DAP-Link 連接(Connect)和復位(Reset)也是兩級設定，先連接后復位，并且復位動作僅在勾選了"Reset after Connect"之后才有效，實際使用中推薦 Connect 選項固定設為"Normal"，且勾選上"Reset after Connect"，然后在 Reset 選項里指定想要的復位型別，此外相比 J-Link 還多一個 "Stop after Reset "選項，這個選項用于永久使能應用程式復位向量的捕獲，我們一般不勾選，

Note: 詳細介紹可以查看 \Keil_v5\ARM\Hlp\dapdebug.chm 檔案中 Debug 小節

　　連接型別選項：

• Normal：默認的連接策略，連接后只是將 PC 停在當前執行的指令處
• with Pre–reset：在連接前，先執行一次 HW RESET
• under Reset：在連接程序中一直保持 HW RESET 有效（該選項適用于用戶程式誤將 JTAG/SWD 禁掉的情況）
• without Stop：連接后任 CPU 自由執行（適用于觀測存盤器或者外設 SFR 情況）

　　復位型別選項：

• HW RESET：通過翻轉DAPLink的nSRST/nRESET引腳（一般也會接到MCU reset腳）來復位MCU
• SYSRESETREQ：借助Cortex-M內核模塊SCB中的AIRCR暫存器的SYSRESETREQ位來同時復位MCU外設模塊
• VECTRESET：借助Cortex-M內核模塊SCB中的AIRCR暫存器的VECTRESET位功能來復位Core

三、復位型別對在線除錯的影響

　　復位型別對在線除錯的影響分兩種：一、是否影回應用程式正常除錯；二、是否影回應用程式正常運行，對于第二點，因為應用程式的設計差異，無法確定復位型別的不同導致的未復位模塊對其產生何種影響，因此我們暫不討論這點，我們主要看第一點，

　　設定不同的復位型別是否影回應用程式正常除錯（能否停在程式入口函式，能否進行單步）？痞子衡在MIMXRT1050-EVKB上實測了SDK里的led_blinky例程，選取了flexspi_nor_debug（在Flash）build做了很多組測驗，結果如下：

　　從上表的測驗結果，我們可以得到如下結論：

• 結論1：在Flash除錯，要想正常除錯，要么不復位片上外設（保留Flashloader對FlexSPI等模塊的初始化），要么啟動模式設成Flash Boot（讓BootROM完成FlexSPI等模塊的初始化），因為Clock/GPIO/FlexSPI的初始化必須保留，CPU才能正常獲得Flash里指令，
• 結論2：JLink復位下，Keil MDK除錯體驗與其他IDE是一致的，
• 結論3：DAPLink復位下，Keil MDK下HW RESET方式復位可能會報奇怪的內核連接錯誤，

　　至此，Keil在線除錯時設不同復位型別可能會導致i.MXRT下除錯現象不一致現象痞子衡便介紹完畢了，掌聲在哪里~~~
