?01、WHY

為什么要使用到J-LinkCommander呢？？？大部分情況下，我們使用J-link都是在IDE中debug使用的，出現問題，直接debug復現然后解決，這是最常見的開發方式，

但是有些情況我們不能使用IDE直接debug，比如發布版本（JTAG或SWD介面可以正常使用），大批量生產時發現幾片例外的板子，重新debug問題就消失了，

這個時候使用IDE直接debug已經不能解決問題，我們需要使用J-LinkCommander讀取關鍵暫存器的值來協助我們定位排查問題，

02、Jlinkcmd使用

Jlinkcmd它可以方便用戶在非仿真的情況下，hold內核、單步、全速、設定斷點、查看內核和外設暫存器、讀取flash代碼等等，方便大家擁有最高的權限查看在運行中的MCU情況，查找非IDE仿真情況下，MCU運行例外的原因，

打開Jlinkcmd，如果單獨安裝了jlink驅動，我們可以在開始選單找到Jlinkcmd，

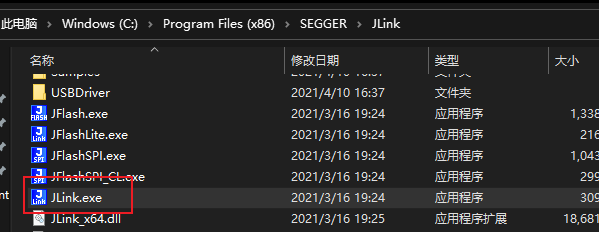

或者在安裝目錄中找到它

如果你們有獨立安裝Jlink驅動，同樣也可以在Keil的安裝目錄中找到它

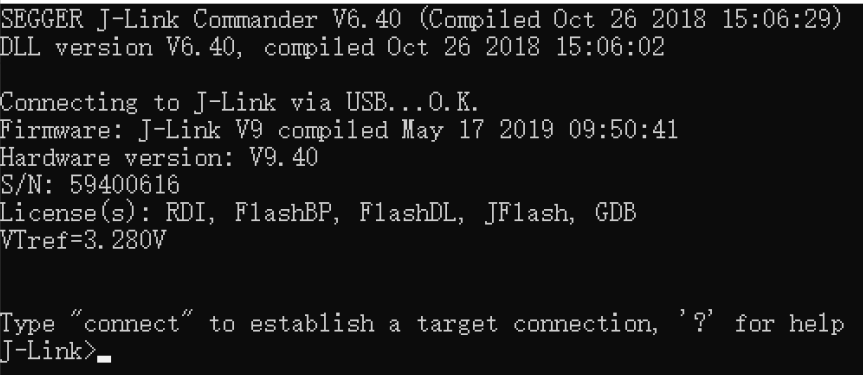

首先使用Jlink連接好MCU，打開軟體“Jlink.exe

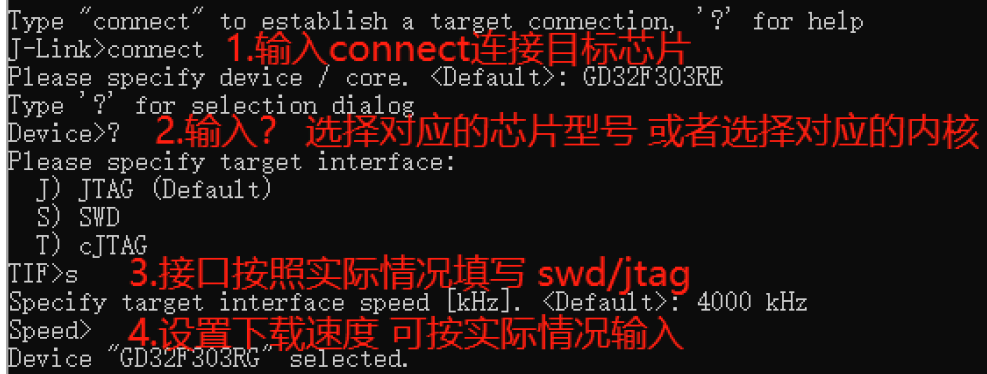

按照提示輸入相應資訊connect->?->s->回車（舊版只需要輸入usb即可連接目標芯片）

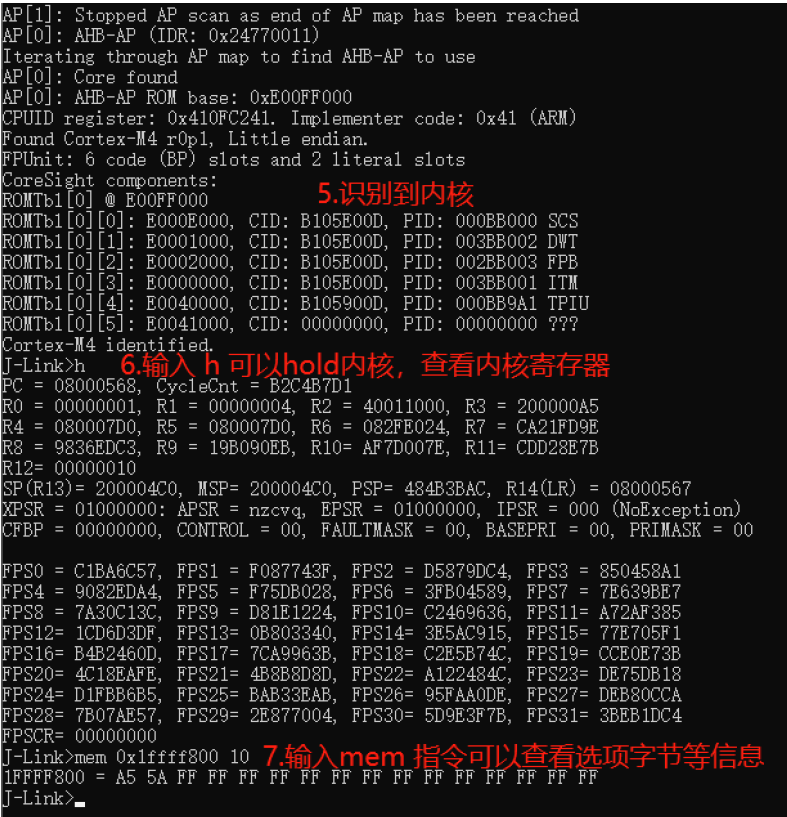

正確的鏈接目標芯片后：

如上圖所示，選項位元組里為"5AA5"即為無保護狀態，

Jlinkcommand常用命令簡介：

mem 讀記憶體

mem8 讀8位元組記憶體

mem16 讀16位元組記憶體

mem32 讀32位元組記憶體

w1 寫8位元組記憶體

w2 寫16位元組記憶體

w4 寫32位元組記憶體

h 停止cpu運行的程式

setbp 設定斷點

g 跳到代碼段地址執行

s 單步執行（除錯用）

r 復位

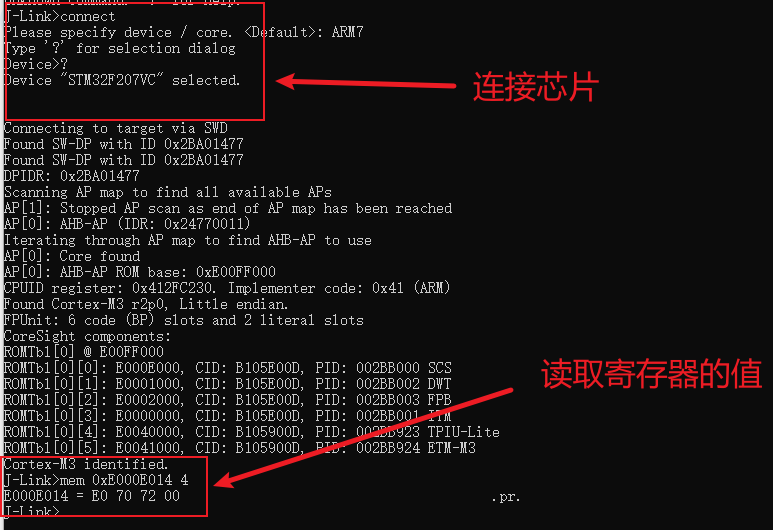

03、實測

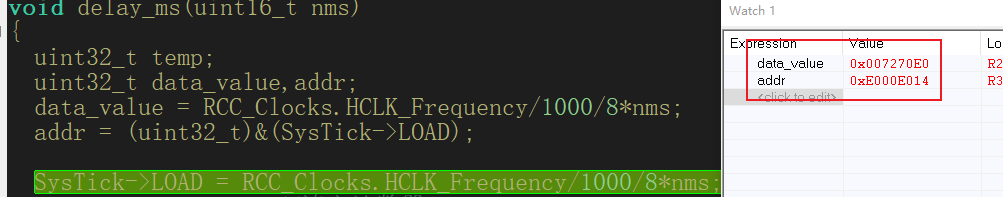

接下來就是實測環節，我們通過一個真實的例子演示一下Jlinkcmd的使用，在之前文章《STM32延時函式的四種方法》中有以下代碼?

void delay_ms(uint16_t nms)
{
  uint32_t temp;
  SysTick->LOAD = RCC_Clocks.HCLK_Frequency/1000/8*nms;
  SysTick->VAL=0X00;//清空計數器
  SysTick->CTRL=0X01;//使能，減到零是無動作，采用外部時鐘源
  do
  {
    temp=SysTick->CTRL;//讀取當前倒計數值
  }while((temp&0x01)&&(!(temp&(1<<16))));//等待時間到達
  SysTick->CTRL=0x00; //關閉計數器
  SysTick->VAL =0X00; //清空計數器
}

呼叫示例

  while (1)
  {
    GPIO_SetBits(GPIOE,GPIO_Pin_4);  //熄滅LED燈
    delay_ms(500);//延時500ms
    GPIO_ResetBits(GPIOE,GPIO_Pin_4);//點亮LED燈
    delay_ms(500);//延時500ms
  }
