01、虛擬示波器

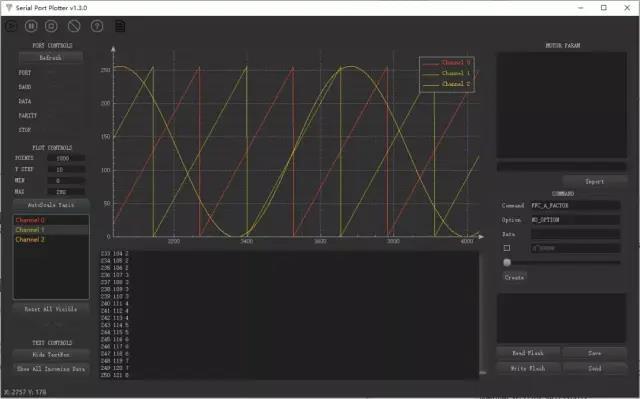

說到虛擬示波器，大家應該都不陌生，在學校時開發智能車，調節PID時虛擬示波器是必須的工具，虛擬示波器軟體有很多，之前我也分享過一篇文章《一個超贊的開源串口虛擬示波器專案》，基于QT的開源軟體，大家有興趣可以看一下，一般情況下虛擬示波器軟體都是通過串口接收資料的，所以要求MCU通過串口把資料打包成軟體支持的協議發給虛擬示波器軟體，
02、J-Scope是什么

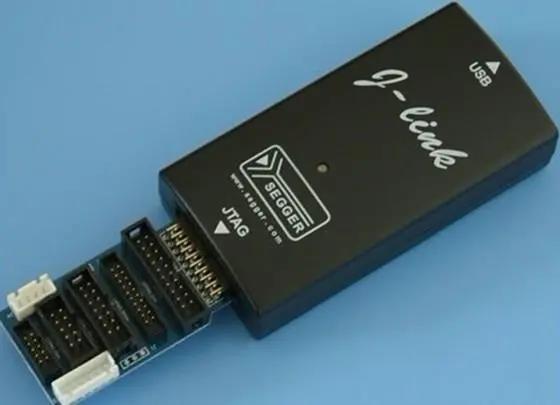

J-Scope是J-link的功能之一，J-Link是SEGGER公司為支持仿真ARM內核芯片推出的JTAG仿真器，簡單地說，是一個JTAG協議轉換盒，關于J-Link可以看之前的文章《關于JTAG你知道和不知道的都在這里》《JLink cmd的使用》，
J-Scope也是SEGGER公司推出的，使用Jlink連接MCU后，可以在目標MCU運行時，實時分析資料并圖形化顯示的軟體，
J-Scope可以以類似示波器的方式顯示多個變數的值，它讀取elf或axf檔案并允許選擇多個變數進行可視化，
只需將目標微控制器連接到J-Link并啟動J-Scope，幾個步驟即可配置J-Scope，并選擇要顯示的符號，如下圖
J-Scope主要有RTT和HSS兩種作業模式，
RTT模式：需要用戶在MCU上添加代碼，有點類似串口上傳資料，因為有額外的代碼，所以需要占用MCU的資源，優點是速度快，缺點是需要額外的代碼，
HSS模式：不需要用戶在MCU上添加任何代碼，只需要使用J_Scope加載MDK或IAR的可執行檔案即可，而且可以隨時鏈接MCU，不影響MCU的正常功能，不需要額外的資源，使用標準的SWD介面即可，優點是不需要添加代碼，缺點是速度較慢，一般為1K，
因為HSS模式不需要額外添加任何代碼，所以我比較喜歡HSS模式，日常開發中也經常用到HSS模式，下文將重點講解HSS模式，
軟體準備，要使用J-Scope功能，除了一個JLink外，還需要安裝J-Flash和J-Scope軟體，下載鏈接如下
下載鏈接：https://pan.baidu.com/s/1KO13rZw8RVyIQPN4Qpp4-w
提取碼：eqxx
03、HSS模式
首先撰寫測驗代碼，將程式下載到單片機內
#include "main.h" #include <math.h> /* sin */ RCC_ClocksTypeDef RCC_Clocks; float x = 0; double sin_o = 0; double cos_o = 0; int main(void) { RCC_GetClocksFreq(&RCC_Clocks); while (1) { x += 1; if(x >= 360) x = 0; sin_o = sin(x*3.14/180); cos_o = cos(x*3.14/180); } }
J-Scope軟體的配置

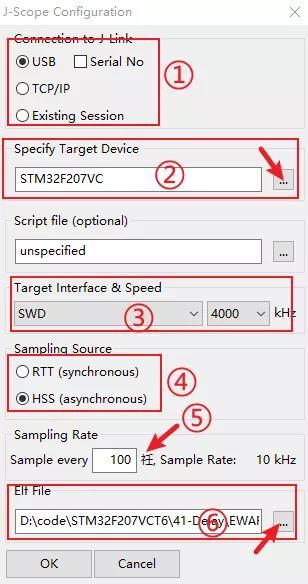

新建工程，在①處選擇USB，大部分情況下我們都是使用USB連接的Jlink的，在②處在SpecifyTargetDevice處選擇對應的單片機型號，在③處選擇不同介面，我這里使用的SWD介面，在④處選擇HSS模式，額外說明⑤處的中文亂碼是us，
特別說明，在⑥處加載keil工程生成的.axf檔案或IAR工程生成的.out檔案，路徑中最好不要有中文，點擊OK完成配置，

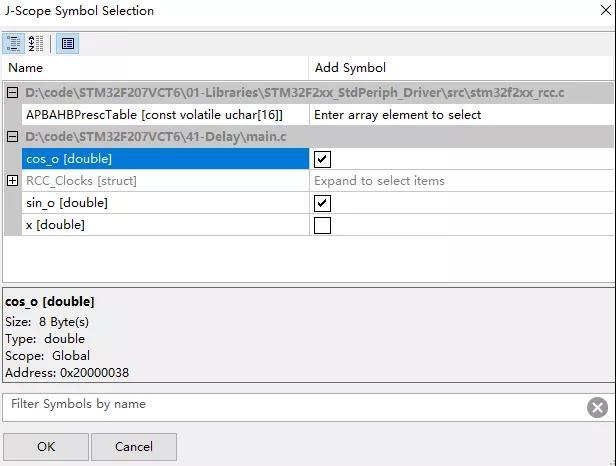

接下來選擇要觀察的變數，不僅僅如下cos_o的變數，還有RCC_Clocks結構體變數也可以監控，只能選擇全域變數，這也是J-Scope的局限性

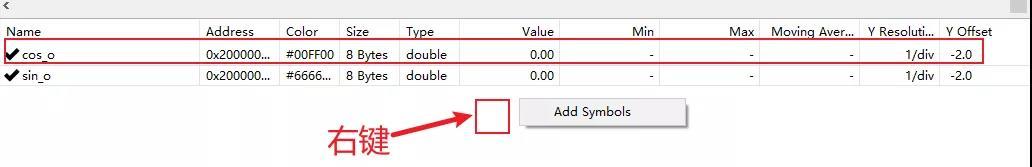

如果選擇完畢，需要增加其他變數，可以在線圖方框中右鍵，點擊AddSymbols新增變數，選中已經已經添加的變數，按del鍵就可以洗掉，

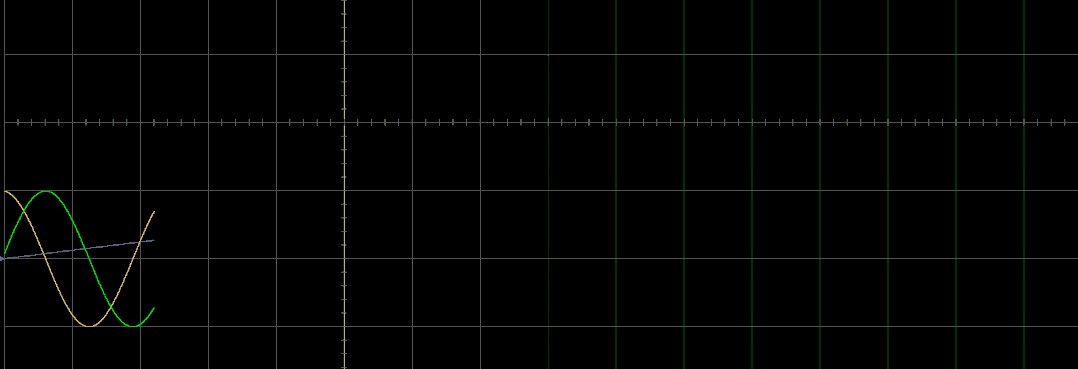

點擊紅色按鈕開始運行

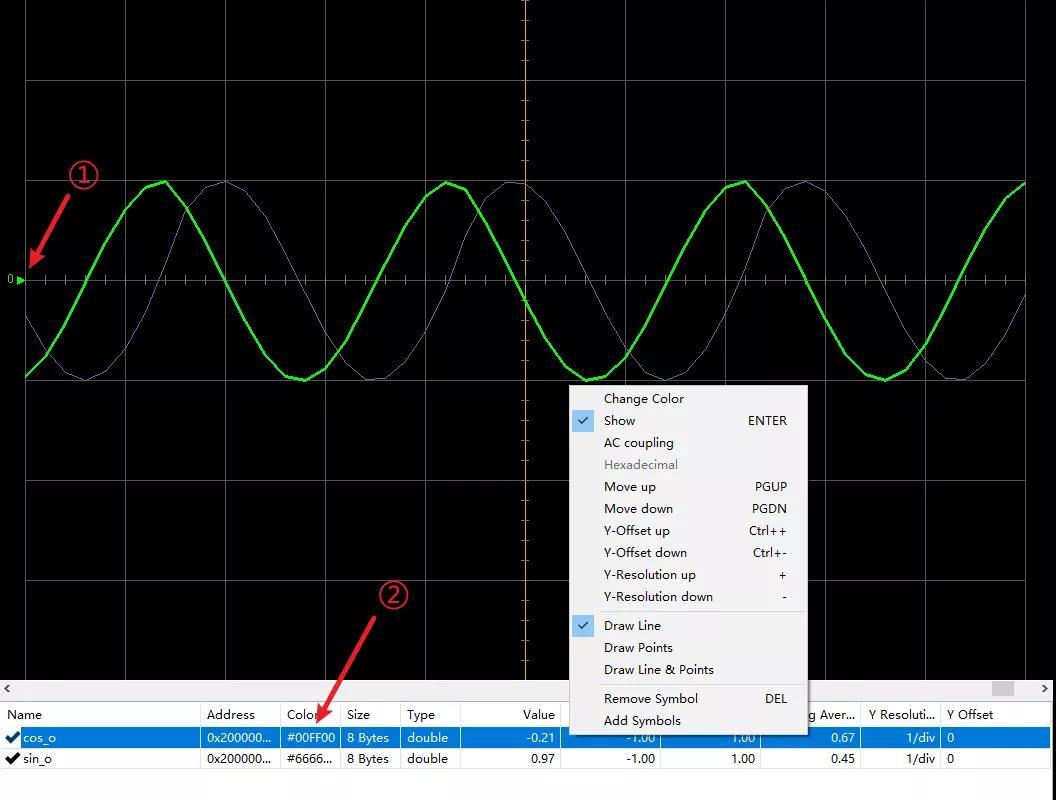

兩個技巧：移動下圖①處的三角可以快速上下移動波形，如②處在變數上右鍵可以使用快捷選單，
04、總結
J-Scope個人覺得是一個不錯的工具，可以方便查看某些資料的波形，在ADC采集，溫度傳感器等等具有一定的作用，
比如一種情況：MCU采集溫度資料，通過串口報給其他設備，這時候其他設備顯示有很多例外的溫度值，這個時候需要定位是MCU采集錯了，還是其他設備決議資料錯了，如果還在開發中，這個時候debug既可，但在已經發布的軟體中，使用示波器監控決議串口資料是一個麻煩的事情，這個時候使用J-Scope就可以顯示MCU采集的溫度（保存在全域變數中），不過這要求發布版本時，保存一份.ou檔案或.axf檔案，
J-Scope這么強大，但是依舊取代不了通過硬體串口發送給PC虛擬示波器的軟體，因為J-Scope只能讀取全域變數的資料，我們使用硬體串口可以將函式的區域變數發給虛擬示波器，
本文提供了一種針對發布版軟體，在沒有其他“埋點”列印的情況下，如何監控全域變數的方法，之前的文章《JLink cmd的使用》也提供了一種思路解決類似的問題，有興趣的同學可以看一下，
文末說句感想，開發中使用的用具沒有好壞，只是使用場景不同，多掌握幾種工具，就可以多一些辦法解決一些刺手的問題，
