前言
通過BIOS提供的中斷，我們的MBR程式在螢屏上輸出了綠油油的 Hi from MBR!，但只有在 實模式 下，我們才可以使用BIOS中斷，而我們要撰寫的作業系統是運行在32位 保護模式 下的程式，既然不能呼叫BIOS中斷了，那么我們就直接和顯卡對話吧，
外部硬體與CPU
忙碌的CPU要和大量的硬體打交道，處理大量由硬體傳遞的資料，不同的硬體傳遞的資料是不一樣的、回應速度是不一樣的，而CPU的時間又是那么的寶貴，不能被浪費，所以硬體工程師們指定了一系列的IO介面，作為CPU與硬體之間的中間人，首先，IO介面用有緩沖區，在一定程度上緩解了CPU與硬體設備回應速度不匹配；其次，IO介面還擁有處理資料格式的功能，減少CPU的作業量，
還有些需要CPU頻繁向其傳輸資料的硬體（如：顯卡），直接將自身的記憶體空間，映射到計算機記憶體的某塊空間上，只要在特定的地址上填寫資料，就相當于在該硬體的記憶體上填寫了資料，
和顯卡對話
顯存分布

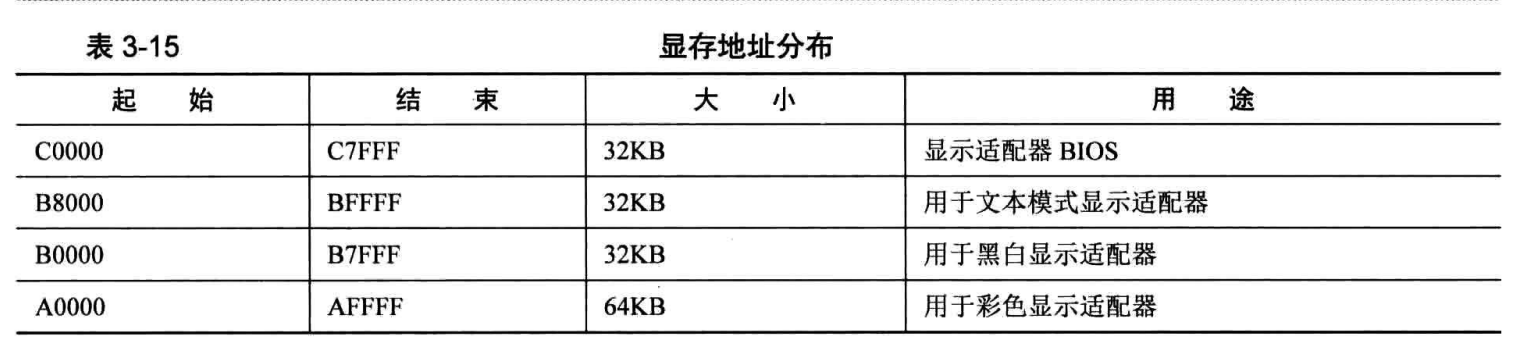

現在，我們知道顯卡將自己部分的記憶體空間映射到可計算機的記憶體中，想要和顯卡對話，我們就要知道這塊映射空間在哪塊記憶體中（其實顯卡也有自己的IO介面，不過我們不涉及），
因為我們想要在螢屏上顯示文字，所以我們選擇將資料發送到起始地址為 b8000 的適用于 文本模式 的顯存，
資料格式

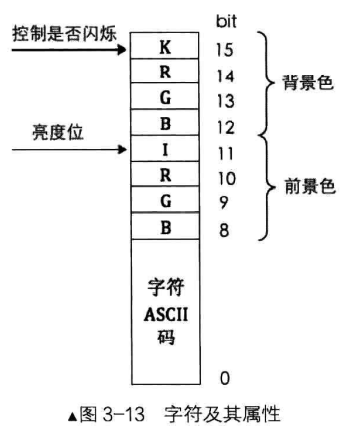

在 文本模式 下，表示一個字符需要兩個位元組，第一個位元組表示 字符ASCII碼，第二個位元組表示 字符屬性 ，

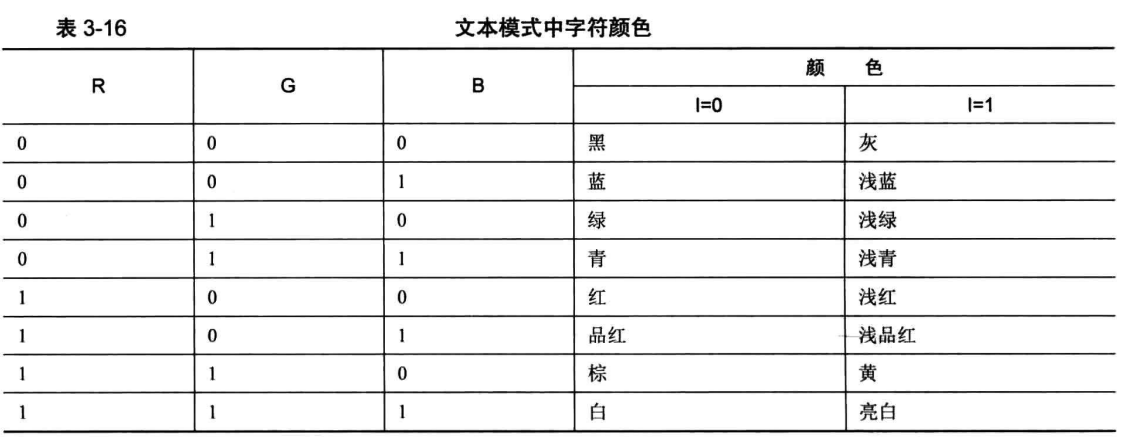

因為可表示顏色有限，所以有一份整理好的字符屬性表可供大家參考，
改進MBR
知道了怎么和顯卡對話，我們現在就可以來改進之前撰寫的 MBR 了，
初始化段暫存器 gs
因為實模式下CPU的尋址方式為 段基地址:偏移地址，即 物理地址 = 段基地址 * 16 + 偏移地址，而文字模式顯存起始地址為 b8000，所以我們將 gs 暫存器的值初始化為 0xb800，即：
mov ax, 0xb800
mov gs, ax
撰寫 putchar 函式
將 di 暫存器初始化為 0，通過 gs:di 尋址，所以 putchar 函式：
; al: ASCII碼
; bl: 字符屬性
putchar:
mov [gs:di], al ; 放置ASCII碼
inc di ; di++
mov [gs:di], bl ; 放置字符屬性
inc di
ret ; return
撰寫 print_message 函式
我們將要列印的字串 Hi from MBR!，通過 message db "Hi from MBR!" db 0 的方式儲存，其中 message 就相當于一個 char *，0 代表字串的結束符，
所以我們可以通過 si 暫存器保存 message，即 字串的起始地址，通過 inc si 移動指標，通過 [si] 對指標解參考得到字符，通過 putchar 函式輸出字符，通過判斷字符是否為 0 從而判斷是否到達字串末尾，所以 print_message 函式：
print_message:
.init:
mov ax, message
mov si, ax ; 讓 ds:si 指向 message 的開頭
mov bl, 0x07 ; 字符屬性：黑底白字
.print:
mov al, [si] ; 讀取字串
or al, 0 ; al | 0
jz .end ; 若為0，則輸出完畢
call putchar ; 不為0，則輸出 al
inc si ; si++
jmp .print ; 回圈
.end:
jmp $
MBR總覽
點擊查看代碼
; 主引導程式 mbr.s
SECTION MBR vstart=0x7c00
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov fs, ax
mov ax, 0xb800
mov gs, ax
mov sp, 0x7c00 ; 初始化堆疊指標
xor di, di ; di = 0
; 目前 0x7c00 以下暫時是安全的區域，就把它當作找來用
; push ax; ax的內容壓堆疊保存，（sp）=（sp）-2
; 清屏: 利用 0x06 號功能, 上卷全部行, 則可清屏
; -----------------------------------------------------------
; INT 0x10 功能號: 0x06 功能描述: 上卷視窗
; -----------------------------------------------------------
; 輸入:
; ah: 功能號
; al: 上卷的行數
; bh: 上卷行屬性
; (cl, ch): 視窗左上角的 (X, Y) 位置
; (dl, dh): 視窗右上角的 (X, Y) 位置
; 無回傳值
mov ax, 0x0600
mov bx, 0x0700
mov cx, 0 ; 左上角: (0, 0)
mov dx, 0x184f ; 右下角: (80, 25)
; VGA文本模式中, 一行只能容納 80 個字符, 共 25 行
; 下標從 0 開始, 所以 0x18=24,0x4f=79
int 0x10
print_message:
.init:
mov ax, message
mov si, ax ; 讓 ds:si 指向 message 的開頭
mov bl, 0x07 ; 字符屬性：黑底白字
.print:
mov al, [si] ; 讀取字串
or al, 0 ; al | 0
jz .end ; 若為0，則輸出完畢
call putchar ; 不為0，則輸出 al
inc si ; si++
jmp .print ; 回圈
.end:
jmp $
; al: ASCII碼
; bl: 字符屬性
putchar:
mov [gs:di], al ; 放置ASCII碼
inc di ; di++
mov [gs:di], bl ; 放置字符屬性
inc di
ret ; return
message db "Hi from MBR"
db 0
times 510-($-$$) db 0 ; 以 0 填補空間至 510 位元組處
db 0x55, 0xaa ; 魔數 0x55 0xaa

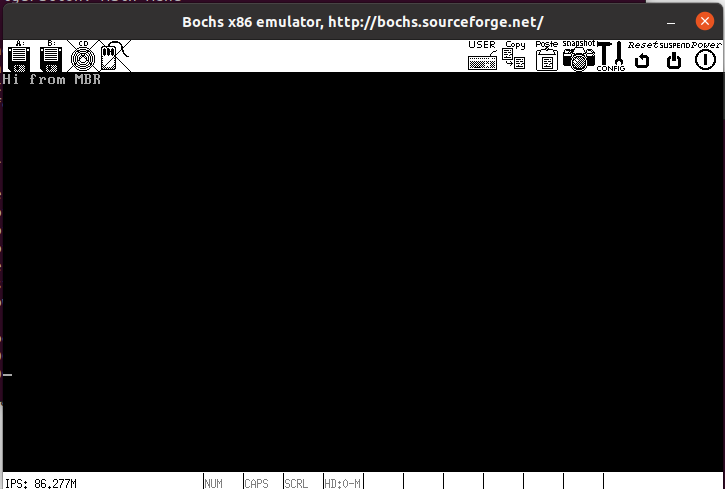

可以看見，我們成功輸出了字串 Hi from MBR!，但游標的位置并不對勁，下一篇博客，我們來做一個屬于自己的游標，并撰寫一個函式來監聽鍵盤輸入，并將鍵盤的輸入列印到螢屏上！敬請期待（手動狗頭），
