背景

Read the fucking source code! --By 魯迅
A picture is worth a thousand words. --By 高爾基

說明：

Kernel版本：4.14
ARM64處理器，Contex-A53，雙核
使用工具：Source Insight 3.5， Visio

1. 概述

今天來聊一下Linux設備模型的基石：kset/kobject/ktype，

sysfs檔案系統提供了一種用戶與內核資料結構進行互動的方式，可以通過mount -t sysfs sysfs /sys來進行掛載；
Linux設備模型中，設備、驅動、總線組織成拓撲結構，通過sysfs檔案系統以目錄結構進行展示與管理；
Linux設備模型中，總線負責設備和驅動的匹配，設備與驅動都掛在某一個總線上，當它們進行注冊時由總線負責去完成匹配，進而回呼驅動的probe函式；
SoC系統中有spi, i2c, pci等物體總線用于外設的連接，而針對集成在SoC中的外設控制器，Linux內核提供一種虛擬總線platform用于這些外設控制器的連接，此外platform總線也可用于沒有物體總線的外設；

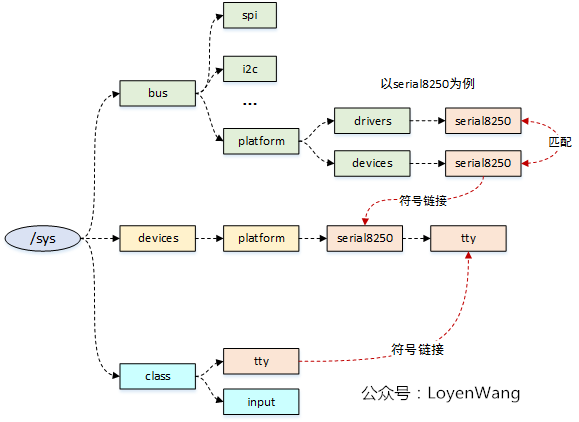

在/sys目錄下，bus用于存放各類總線，其中總線中會存放掛載在該總線上的驅動和設備，比如serial8250，devices存放了系統中的設備資訊，class是針對不同的設備進行分類；

上邊這些功能的實作，離不開kobject/kset/ktype機制的支撐，開始旅程吧，

2. 資料結構

2.1 kobject

kobject代表內核物件，結構體本身不單獨使用，而是嵌套在其他高層結構中，用于組織成拓撲關系；
sysfs檔案系統中一個目錄對應一個kobject；

看看結構體吧：

struct kobject {
	const char		*name;                  /* 名字，對應sysfs下的一個目錄 */
	struct list_head	entry;               /* kobject中插入的 list_head結構，用于構造雙向鏈表 */
	struct kobject		*parent;            /* 指向當前kobject父物件的指標，體現在sys中就是包含當前kobject物件的目錄物件 */
	struct kset		*kset;                    /* 當前kobject物件所屬的集合 */
	struct kobj_type	*ktype;            /* 當前kobject物件的型別 */
	struct kernfs_node	*sd;              /* VFS檔案系統的目錄項，是設備和檔案之間的橋梁，sysfs中的符號鏈接是通過kernfs_node內的聯合體實作的 */
	struct kref		kref;                     /* kobject的參考計數，當計數為0時，回呼之前注冊的release方法釋放該物件 */
#ifdef CONFIG_DEBUG_KOBJECT_RELEASE
	struct delayed_work	release;
#endif
	unsigned int state_initialized:1;                /* 初始化標志位，初始化時被置位 */
	unsigned int state_in_sysfs:1;                  /* kobject在sysfs中的狀態，在目錄中創建則為1，否則為0 */
	unsigned int state_add_uevent_sent:1;      /* 添加設備的uevent事件是否發送標志，添加設備時向用戶空間發送uevent事件，請求新增設備 */
	unsigned int state_remove_uevent_sent:1;  /* 洗掉設備的uevent事件是否發送標志，洗掉設備時向用戶空間發送uevent事件，請求卸載設備 */
	unsigned int uevent_suppress:1;              /* 是否忽略上報（不上報uevent） */
};

2.2 kset

kset是包含多個kobject的集合；
如果需要在sysfs的目錄中包含多個子目錄，那需要將它定義成一個kset；
kset結構體中包含struct kobject欄位，可以使用該欄位鏈接到更上一層的結構，用于構建更復雜的拓撲結構；
sysfs中的設備組織結構很大程度上根據kset組織的，/sys/bus目錄就是一個kset物件，在Linux設備模型中，注冊設備或驅動時就將kobject添加到對應的kset中；

struct kset {
	struct list_head list;        /* 包含在kset內的所有kobject構成一個雙向鏈表 */
	spinlock_t list_lock;
	struct kobject kobj;       /* 歸屬于該kset的所有的kobject的共有parent */
	const struct kset_uevent_ops *uevent_ops;    /* kset的uevent操作函式集，當kset中的kobject有狀態變化時，會回呼這個函式集，以便kset添加新的環境變數或過濾某些uevent，如果一個kobject不屬于任何kset時，是不允許發送uevent的 */
} __randomize_layout;

2.3 ktype

kobj_type用于表征kobject的型別，指定了洗掉kobject時要呼叫的函式，kobject結構體中有struct kref欄位用于對kobject進行參考計數，當計數值為0時，就會呼叫kobj_type中的release函式對kobject進行釋放，這個就有點類似于C++中的智能指標了；
kobj_type指定了通過sysfs顯示或修改有關kobject的資訊時要處理的操作，實際是呼叫show/store函式；

struct kobj_type {
	void (*release)(struct kobject *kobj);     /* 釋放kobject物件的介面，有點類似面向物件中的析構 */
	const struct sysfs_ops *sysfs_ops;        /* 操作kobject的方法集 */
	struct attribute **default_attrs;
	const struct kobj_ns_type_operations *(*child_ns_type)(struct kobject *kobj);
	const void *(*namespace)(struct kobject *kobj);
};

struct sysfs_ops {      /* kobject操作函式集 */
	ssize_t	(*show)(struct kobject *, struct attribute *, char *);
	ssize_t	(*store)(struct kobject *, struct attribute *, const char *, size_t);
};

/* 所謂的attribute就是內核空間和用戶空間進行資訊互動的一種方法，例如某個driver定義了一個變數，卻希望用戶空間程式可以修改該變數，以控制driver的行為，那么可以將該變數以sysfs attribute的形式開放出來 */
struct attribute {
	const char		*name;
	umode_t			mode;
#ifdef CONFIG_DEBUG_LOCK_ALLOC
	bool			ignore_lockdep:1;
	struct lock_class_key	*key;
	struct lock_class_key	skey;
#endif
};

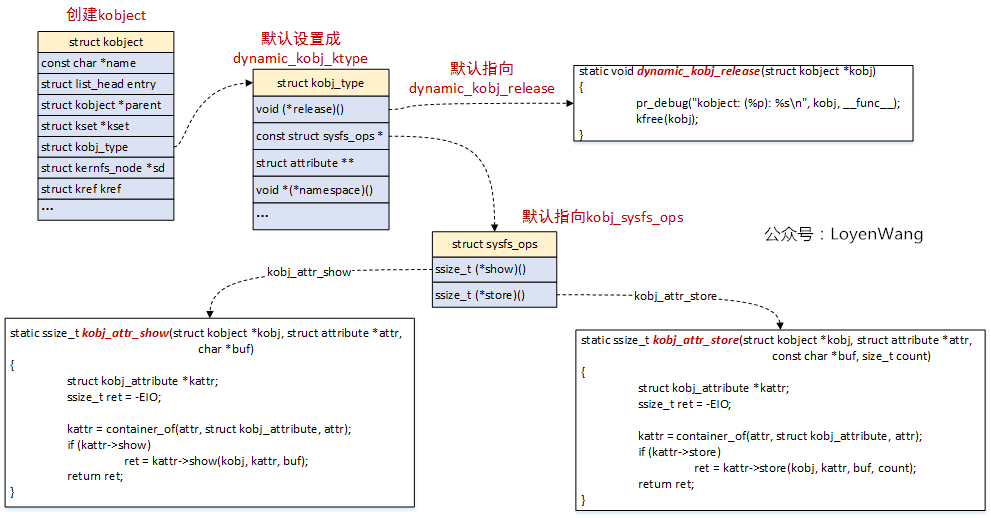

可以看一下kobject創建的時候，與ktype的關系，這樣理解起來更順：

kobject在創建的時候，默認設定kobj_type的值為dynamic_kobj_ktype，通常kobject會嵌入在其他結構中來使用，因此它的初始化跟特定的結構相關，典型的比如struct device和struct device_driver；
在/sys檔案系統中，通過echo/cat的操作，最侄訓呼叫到show/store函式，而這兩個函式的具體實作可以放置到驅動程式中；

2.4 結構關系

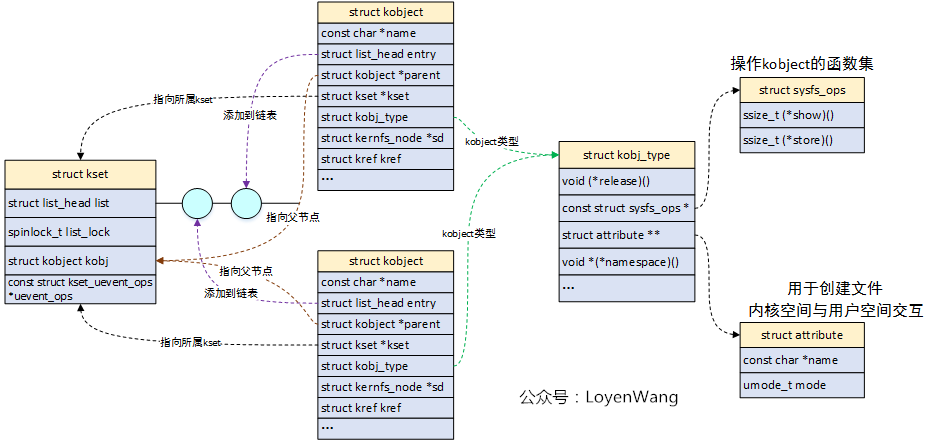

為了更形象的說明這幾個結構體的關系，再來一張圖：

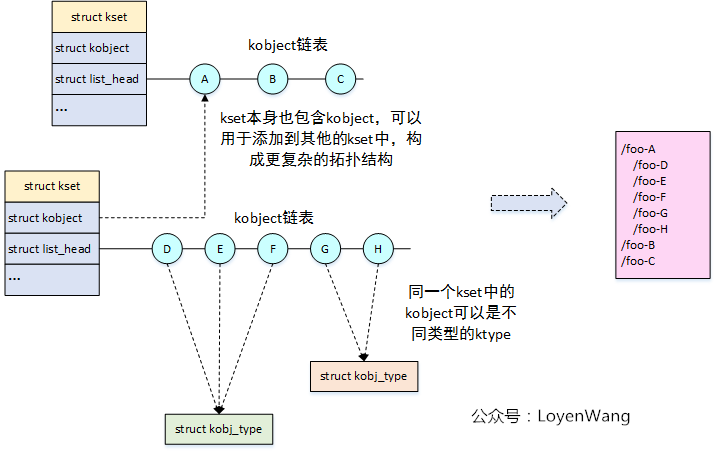

kset既是kobject的集合，本身又是一個kobject，進而可以添加到其他的集合中，從而就可以構建成復雜的拓撲結構，滿足/sys檔案夾下的檔案組織需求；

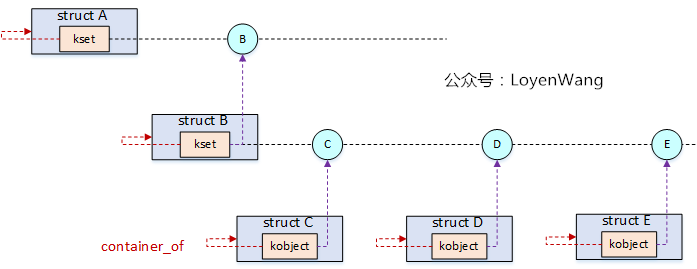

如果只看kset/kobject的資料結構組織，可能還是會迷惑，它怎么跟Linux的設備模型相關？這時就不得不提到Linux內核中一個很精妙的存在container_of，它可以通過成員變數的地址來獲取所在結構的地址資訊，前文提到過kobject/kset結構本身不會單獨使用，通常都是會嵌套在其他結構中，既然kobjcet/kset能組織成拓撲結構，那么包含它們的結構同樣可以構建這個關系，因為可以通過container_of就可以找到結構體的首地址，

結構體A、B、C、D、E同樣可以構建拓撲結構關系；
struct device和struct device_driver結構體中都包含了struct kobject，而struct bus_type結構體中包含了struct kset結構，這個也就對應到前文提到的設備和驅動都添加到總線上，由總線來負責匹配；

3. 流程分析

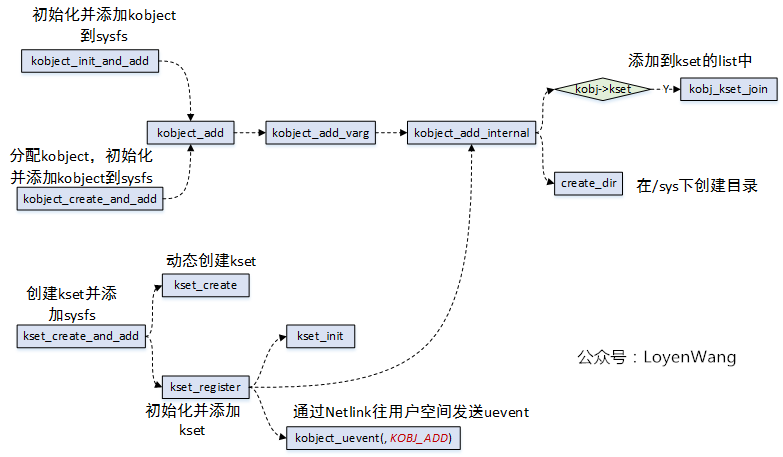

kobject/kset的相關代碼比較簡單，畢竟它只是作為一個結構體嵌入其他high-level的結構中，充當紐帶的作用，不過，我還是簡單的上一張圖吧：

完成的作業基本就是分配結構體，初始化各個結構體欄位，構建拓撲關系（主要是添加到kset的list中，parent的指向等）等，看懂了結構體的組織，這部分的代碼理解起來就很輕松了；

4. 示例

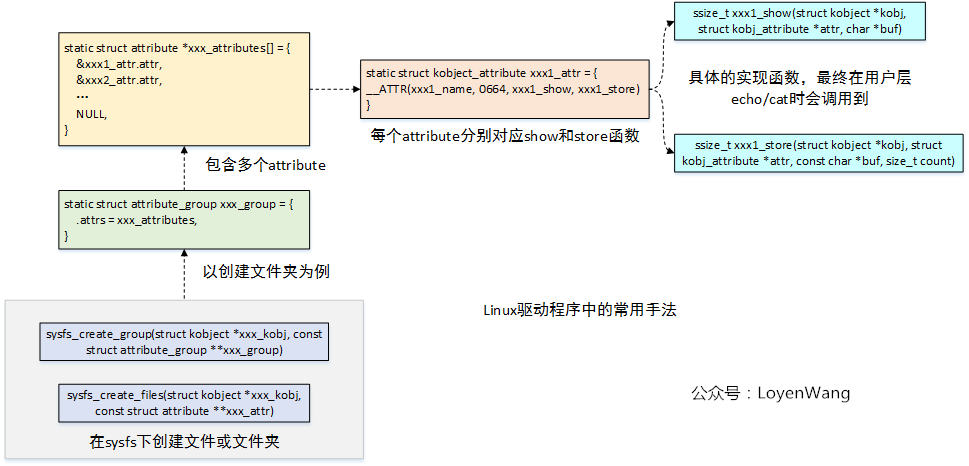

先上一個原理圖：

4.1 代碼

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/slab.h>
#include <linux/kobject.h>

//自定義一個結構，包含了struct kobject子結構
struct test_kobj {
    int value;
    struct kobject kobj;
};

//自定義個屬性結構體，包含了struct attribute結構
struct test_kobj_attribute {
    struct attribute attr;
    ssize_t (*show)(struct test_kobj *obj, struct test_kobj_attribute *attr, char *buf);
    ssize_t (*store)(struct test_kobj *obj, struct test_kobj_attribute *attr, const char *buf, size_t count);
};

//宣告一個全域結構用于測驗
struct test_kobj *obj;

//用于初始化sysfs_ops中的函式指標
static ssize_t test_kobj_attr_show(struct kobject *kobj, struct attribute *attr, char *buf)
{
    struct test_kobj_attribute *test_kobj_attr;
    ssize_t ret = -EIO;

    test_kobj_attr = container_of(attr, struct test_kobj_attribute, attr);

    //回呼到具體的實作函式
    if (test_kobj_attr->show)
        ret = test_kobj_attr->show(container_of(kobj, struct test_kobj, kobj), test_kobj_attr, buf);

    return ret;
}

//用于初始化sysfs_ops中的函式指標
static ssize_t test_kobj_attr_store(struct kobject *kobj, struct attribute *attr, const char *buf, size_t count)
{
    struct test_kobj_attribute *test_kobj_attr;
    ssize_t ret = -EIO;

    test_kobj_attr = container_of(attr, struct test_kobj_attribute, attr);

    //回呼到具體的實作函式
    if (test_kobj_attr->store)
        ret = test_kobj_attr->store(container_of(kobj, struct test_kobj, kobj), test_kobj_attr, buf, count);

    return ret;
}

//用于初始化kobj_ktype
const struct sysfs_ops test_kobj_sysfs_ops = {
    .show = test_kobj_attr_show,
    .store = test_kobj_attr_store,
};

//用于初始化kobj_ktype，最終用于釋放kobject
void obj_release(struct kobject *kobj)
{
    struct test_kobj *obj = container_of(kobj, struct test_kobj, kobj);

    printk(KERN_INFO "test kobject release %s\n", kobject_name(&obj->kobj));

    kfree(obj);
}

//定義kobj_ktype，用于指定kobject的型別，初始化的時候使用
static struct kobj_type test_kobj_ktype = {
    .release = obj_release,
    .sysfs_ops = &test_kobj_sysfs_ops,
};

//show函式的具體實作
ssize_t name_show(struct test_kobj *obj, struct test_kobj_attribute *attr, char *buffer)
{
    return sprintf(buffer, "%s\n", kobject_name(&obj->kobj));
}

//show函式的具體實作
ssize_t value_show(struct test_kobj *obj, struct test_kobj_attribute *attr, char *buffer)
{
    return sprintf(buffer, "%d\n", obj->value);
}

//store函式的具體實作
ssize_t value_store(struct test_kobj *obj, struct test_kobj_attribute *attr, const char *buffer, size_t size)
{
    sscanf(buffer, "%d", &obj->value);

    return size;
}

//定義屬性，最終注冊進sysfs系統
struct test_kobj_attribute name_attribute = __ATTR(name, 0664, name_show, NULL);
struct test_kobj_attribute value_attribute = __ATTR(value, 0664, value_show, value_store);
struct attribute *test_kobj_attrs[] = {
    &name_attribute.attr,
    &value_attribute.attr,
    NULL,
};

//定義組
struct attribute_group test_kobj_group = {
    .name = "test_kobj_group",
    .attrs = test_kobj_attrs,
};

//模塊初始化函式
static int __init test_kobj_init(void)
{
    int retval;
    printk(KERN_INFO "test_kobj_init\n");
    obj = kmalloc(sizeof(struct test_kobj), GFP_KERNEL);
    if (!obj) {
        return -ENOMEM;
    }

    obj->value = https://www.cnblogs.com/LoyenWang/p/1;
    memset(&obj->kobj, 0, sizeof(struct kobject));
    //添加進sysfs系統
    kobject_init_and_add(&obj->kobj, &test_kobj_ktype, NULL, "test_kobj");

    //在sys檔案夾下創建檔案
    retval = sysfs_create_files(&obj->kobj, (const struct attribute **)test_kobj_attrs);
    if (retval) {
        kobject_put(&obj->kobj);
        return retval;
    }

    //在sys檔案夾下創建group
    retval = sysfs_create_group(&obj->kobj, &test_kobj_group);
    if (retval) {
        kobject_put(&obj->kobj);
        return retval;
    }

    return 0;
}

//模塊清理函式
static void __exit test_kobj_exit(void)
{
    printk(KERN_INFO "test_kobj_exit/n");

    kobject_del(&obj->kobj);
    kobject_put(&obj->kobj);

    return;
}

module_init(test_kobj_init);
module_exit(test_kobj_exit);

MODULE_AUTHOR("LoyenWang");
MODULE_LICENSE("GPL");

4.2 Makefile

ifneq  ($(KERNELRELEASE),)
obj-m:=test_kobject.o
else
KERDIR := /lib/modules/$(shell uname -r)/build
PWD:=$(shell pwd)
all:
	make -C $(KERDIR) M=$(PWD) modules
clean:
	rm -f *.ko *.o *.symvers *.cmd *.cmd.o modules.* *.mod.c
endif

Makefile沒有太多好說的，注意Tab的使用，否則容易出錯；

4.3 測驗結果

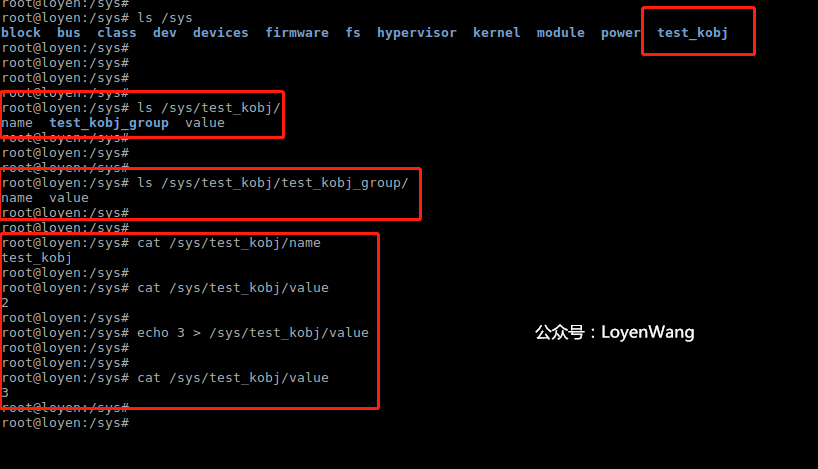

在/sys目錄下創建了test_kobj檔案夾，在該檔案夾下除了name和value外，還有一個test_kobj_group的子檔案夾；
可以通過cat/echo的操作，來操作name和value，分別會呼叫到底層的xxx_show和xxx_store函式；
對著代碼看這個圖，一目了然；

草草收場，洗洗睡了，

參考

https://lwn.net/Articles/263200/

歡迎關注個人公眾號，不定期更新內核機制文章，
