（續上小節）
4. 集電極反饋偏置
前面的“分壓偏置”電路雖然性能非常穩定，比較完美地解決了β引數偏移的問題，但也有缺點，其缺點就是功耗太大， 就拿前面的案例3-6-2來說，為了維持基極的分壓穩定點，分壓偏置的兩個電阻要消耗的電流約為：15V / 22kΩ≈0.68mA，
也就是說，僅僅為了維持這個分壓點，就要消耗一個毫安級的功耗，這是非常不劃算的，因此人們又設計出了集電極反饋偏置（collector feedback configuration）電路，這個電路的靜態功耗比分壓偏置小，但是穩定性會有一點點受β引數影響，也就是說，性能介于“分壓偏置”和“改進的固定偏置”之間，算是一個折中方案吧，電路圖如下所示：
圖3-6.12
（1） 靜態作業點分析

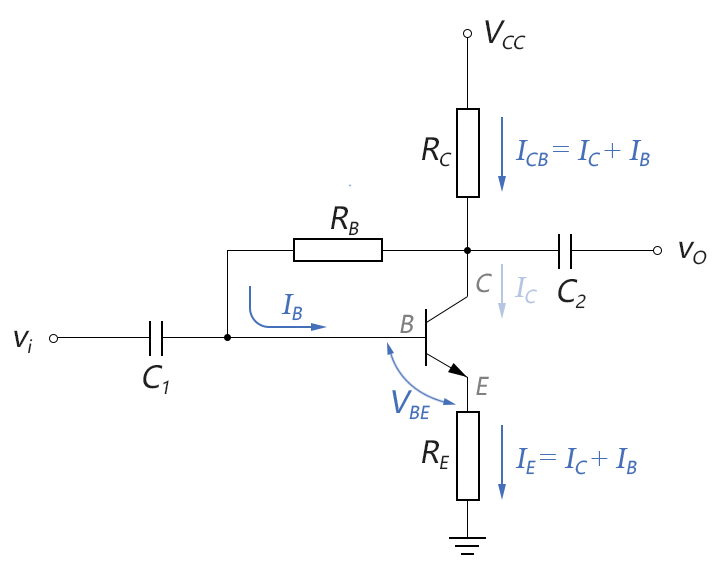

到目前為止，我們對如何計算靜態作業點應該已經很熟悉了，在這個電路中，輸入和輸出靜態作業點可以很容易地列出計算式，如下圖所示：
圖3-6.13
根據上圖中的電流關系，我們可以列些出總的KVL方程：
然后就是取近似的魅惑時刻：
• ICB = IC+IB ≈ IC = βIB
• IE ≈ IC = βIB
將ICB和IE代入上式，可得：
解得輸入靜態電流IB為：
若BJT晶體管作業于放大區，可得輸出靜態作業電流為IC為：
輸出靜態作業電壓VCE為：
（2） 引數β對靜態作業點的影響
下面我們來看一看引數β對靜態作業點IC的影響有多大，前面我們已算得，靜態作業點IC的運算式為：
為更易于觀察，我們設：VX=VCC-0.7V，RX=RC+RE，于是上式可簡寫成：
當βRX遠大于RB時，上式可近似為：
可見，當βRX遠大于RB時，靜態輸出電流IC可近似視為不受β引數影響，

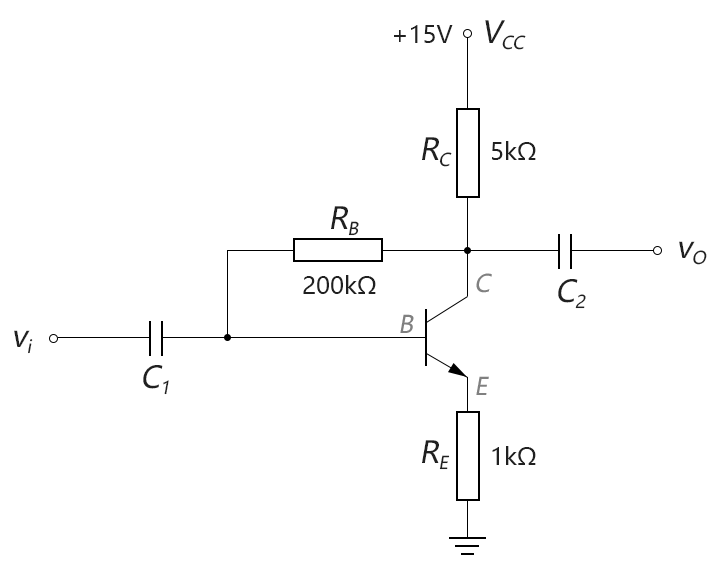

案例3-6-3：在下圖中，計算當β=100和β=150時的IB, IC, VCE，并進行比較，
圖3-6.a3
解：（1）當β=100時：
假設BJT作業于放大區：
驗證：VCE > VCEsat，說明BJT作業于放大區的假設正確，
（2）當β=150時：
假設BJT作業于放大區：
驗證：VCE > VCEsat，說明BJT作業于放大區的假設正確，
（3）比較：
條件2比條件1中的β增加了50%，但是IC僅增加了8.9%，穩定效果較好；VCE下降了21.8%，基本上還能接受，說明集電極反饋偏置對于引數β的變化有較好的穩定作用，
（3） 飽和條件
當VCE < VCEsat時，晶體管進入飽和區，這里，近似IC≈IE，因此，我們可以算出此時的集電極飽和電流ICsat，
當IC>ICsat時，晶體管進入飽和，
