痞子衡主導的"學術"專案 《RT-UFL - 一個適用全平臺i.MXRT的超級下載演算法設計》 v1.0 版發布近 4 個月了，部分客戶已經在實際專案開發除錯中用上了這個超級下載演算法，目前反饋還可以，但這個超級下載演算法遠未到成熟狀態，痞子衡正在策劃 v2.0 版本，
- RT-UFL v1.0下載地址： https://github.com/JayHeng/RT-UFL/archive/refs/tags/v1.0.zip
超級下載演算法 RT-UFL v1.0 版本主要針對 Segger J-Link 除錯器，開發測驗也都是在 J-Link Commander 和 J-Flash 軟體下進行的，但其實它也適用各大常用 IDE，今天我們就來聊聊它在 MCUXpresso IDE 下的使用：
一、準備測驗環境
首先需要準備好測驗環境，包含必要的軟體和硬體，痞子衡的環境如下：
- 集成開發環境： MCUXpresso IDE v11.4.0_6224，點此下載
- 軟體開發包： SDK_2.10.0_EVKB-IMXRT1050（Toolchain需包含MCUXpresso IDE），點此下載
- 軟體驅動： J-Link driver v6.86f，點此下載
- 硬體工具： J-Link Plus除錯器
- 硬體開發板： MIMXRT1050-EVKB (Rev.A1)
二、在MCUXpresso IDE下使用步驟
2.1 將超級下載演算法包打進J-Link驅動
第一步其實跟 MCUXpresso IDE 無關，因為是基于 J-Link 的超級下載演算法，所以要給 J-Link 軟體驅動先打個更新包，具體參照 《超級下載演算法RT-UFL v1.0發布，附J-Link下安裝教程》 一文，
- Note: MCUXpresso IDE 安裝程序中會順便在 C:\Program Files (x86)\SEGGER\JLink 路徑下安裝一個默認的 J-Link 驅動（版本不可控，應該是跟 MCUXpresso IDE 匹配的），但為了避免不可預見的問題發生，最好自己手動安裝一個明確的 J-Link 驅動版本來使用（痞子衡安裝在了 C:\tools_mcu\SEGGER\JLink_V686f），
2.2 使用MCUXpresso IDE匯入一個SDK工程

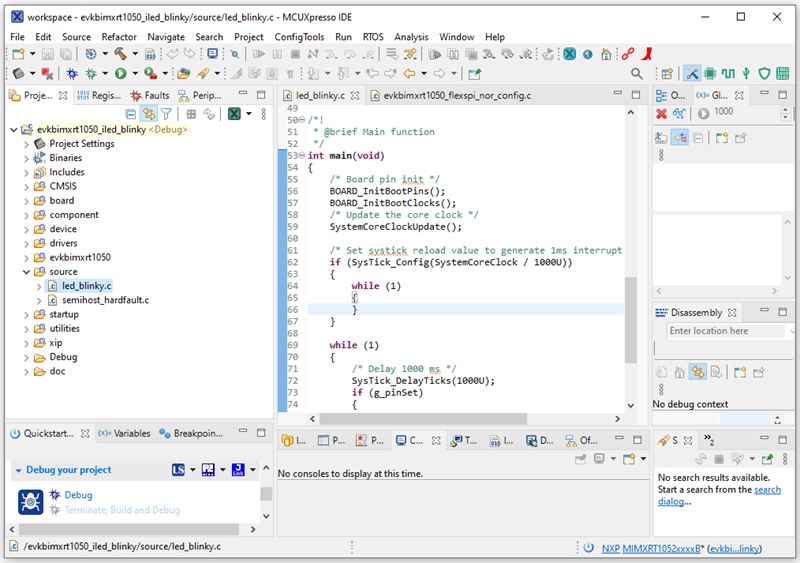

然后我們需要一個 MCUXpresso IDE 工程，參照 《MCUXpresso IDE下SDK工程匯入與workspace管理機制》 一文，這里我們匯入了 \SDK_2.10.0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\led_blinky 工程，
2.3 在SDK工程設定里指定包含超級下載演算法的J-Link驅動

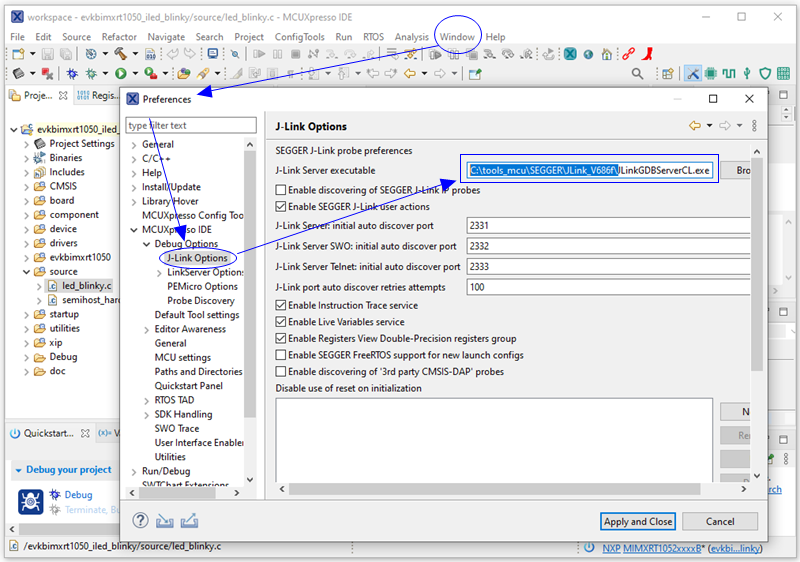

前面講了，在安裝 MCUXpresso IDE 時會同時安裝一個默認 J-Link 驅動，MCUXpresso IDE 會默認呼叫這個驅動，我們需要在 MCUXpresso IDE 里重設 J-Link Server 路徑，指向打了超級下載演算法的 J-Link 驅動，
2.4 確保板卡處于Flash啟動模式且SDK工程能夠XIP

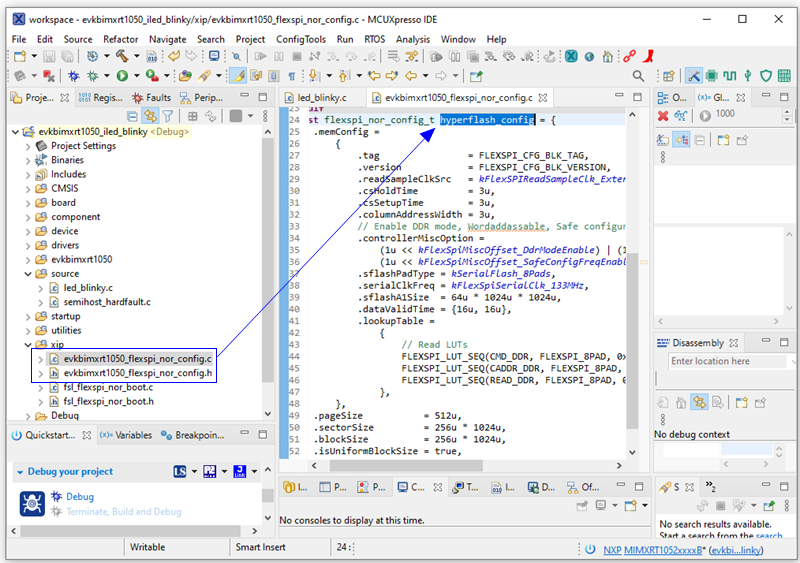

現在可以將板卡供上電，確保板卡處于 NOR Flash 啟動模式（Boot Mode 以及 Boot Cfg 要設定正確），然后再檢查一下 MCUXpresso IDE 工程里的 Flash 啟動頭是否與板卡上的實際 Flash 型號相匹配，
- Note：要想在 IDE 設定的 Hardware Reset 復位型別下實作在 Flash 除錯，上述條件必須要滿足，但如果改為 Software/Core Reset 型別，則板卡啟動模式以及工程里 Flash 啟動頭并不影響除錯，
2.5 選擇合適的超級下載演算法進行在線下載除錯

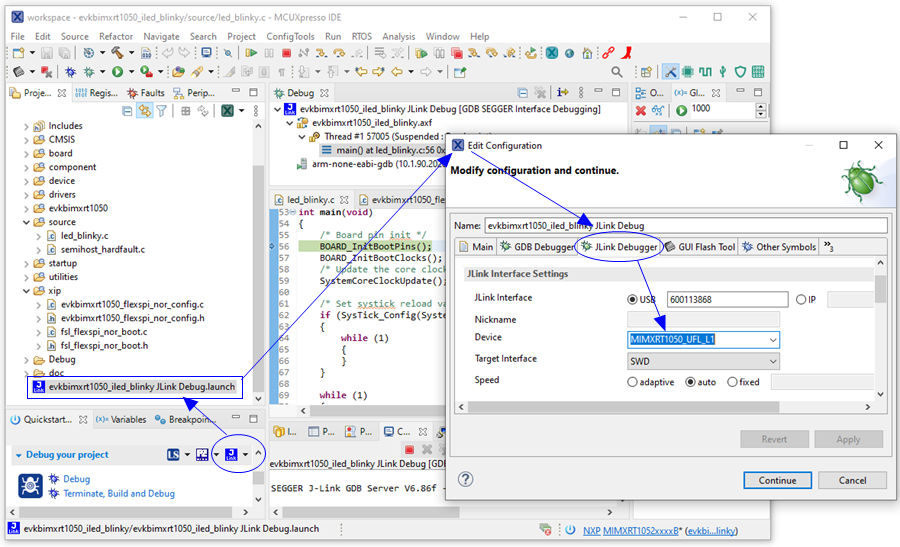

還差最后一步就可以愉快地在 Flash 除錯了，我們將 J-Link 仿真器連接上板卡，點擊左下角 J-Link 圖示進行除錯會出現一個彈框，IDE 會自動發現可用的 J-Link 設備，點擊確認后會在工程目錄下生成一個 xxProject JLink Debug.launch 檔案，雙擊這個 .launch 檔案進入 J-Link 具體設定界面，這里主要是要在 JLink Debugger 下的 Device 里填入超級下載演算法代號（下拉選項里沒有，需要手動輸入），然后就可以正常下載除錯了（如果除錯不穩定，可嘗試降低 J-Link Speed），
- Note: 超級下載演算法具體代號詳見 C:\tools_mcu\SEGGER\JLink_V686f\JLinkDevices.xml 檔案，代號后綴 _L0 適用 QSPI 和 Octal Flash，代號后綴 _L1/L2 適用 Hyper Flash，
