痞子衡嵌入式：超級下載演算法RT-UFL v1.0在IAR EW for Arm下的使用-有解無憂

　　痞子衡主導的"學術"專案《RT-UFL - 一個適用全平臺i.MXRT的超級下載演算法設計》 v1.0 版發布近 4 個月了，部分客戶已經在實際專案開發除錯中用上了這個超級下載演算法，目前反饋還可以，但這個超級下載演算法遠未到成熟狀態，痞子衡正在策劃 v2.0 版本，

RT-UFL v1.0下載地址： https://github.com/JayHeng/RT-UFL/archive/refs/tags/v1.0.zip

　　超級下載演算法 RT-UFL v1.0 版本主要針對 Segger J-Link 除錯器，開發測驗也都是在 J-Link Commander 和 J-Flash 軟體下進行的，但其實它也適用各大常用 IDE，今天我們就來聊聊它在 IAR EW for Arm 下的使用：

一、準備測驗環境

　　首先需要準備好測驗環境，包含必要的軟體和硬體，痞子衡的環境如下：

集成開發環境： IAR EW for Arm v8.50.6，點此下載

軟體開發包： SDK_2.10.0_EVKB-IMXRT1050（Toolchain需包含IAR），點此下載

軟體驅動： J-Link driver v6.86f，點此下載

硬體工具： J-Link Plus除錯器

硬體開發板： MIMXRT1050-EVKB (Rev.A1)

　　上述軟體環境里，IAR 版本與 SDK 軟體包版本之間沒有明確依賴關系，但 J-Link 軟體驅動版本與 IAR 版本之間有一些關聯，具體在下面 2.2 節里會提及，

　　J-Link 軟體驅動不是一定限制在 v6.86f，只是超級下載演算法 v1.0 是在這個版本下詳細測驗的，其他 J-Link 版本也可能適合，具體需要進一步測驗，

二、在IAR EW for Arm下使用步驟

2.1 將超級下載演算法包打進J-Link驅動

　　第一步其實跟 IAR 無關，因為是基于 J-Link 的超級下載演算法，所以要給 J-Link 軟體驅動先打個更新包，具體參照《超級下載演算法RT-UFL v1.0發布，附J-Link下安裝教程》一文，

Note: IAR 安裝程序中會順便在 \IAR Systems\Embedded Workbench 8.50.6\arm\bin\ 路徑下安裝一個默認的 J-Link 驅動（版本不可控，應該是跟 IAR 版本匹配的），但為了避免不可預見的問題發生，最好自己手動安裝一個明確的 J-Link 驅動版本來使用（痞子衡安裝在了 C:\tools_mcu\SEGGER\JLink_V686f），

2.2 為IAR指定包含超級下載演算法的J-Link驅動

　　在默認情況下，所有 IAR 工程都統一使用 IAR 安裝目錄下自帶的 J-Link 軟體驅動及其下載演算法（假定 App 工程選項設定里仿真器選擇的是 J-Link，且不用 IAR 下載演算法），但是我們為了超級下載演算法額外安裝了一個指定版本的 J-Link 軟體驅動（v6.86f），因此我們需要指定 IAR 去使用包含超級下載演算法的 J-Link 驅動，這里不是在 App 工程選項里設定，而是需要借助 JLinkDLLUpdater.exe 工具，

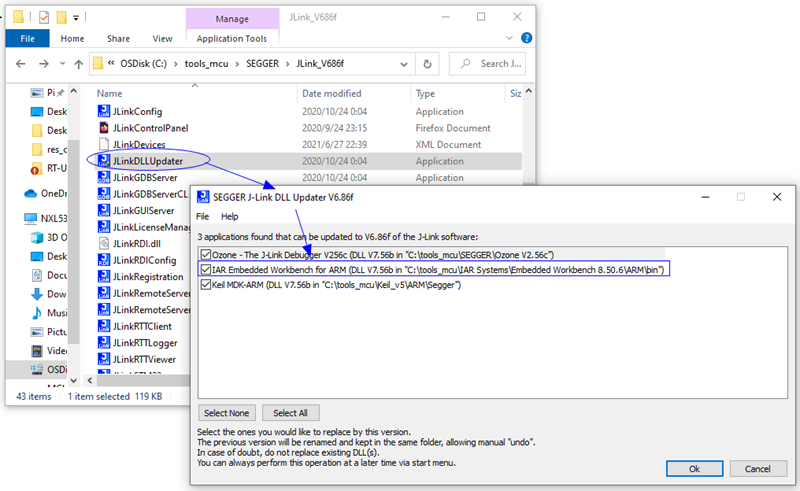

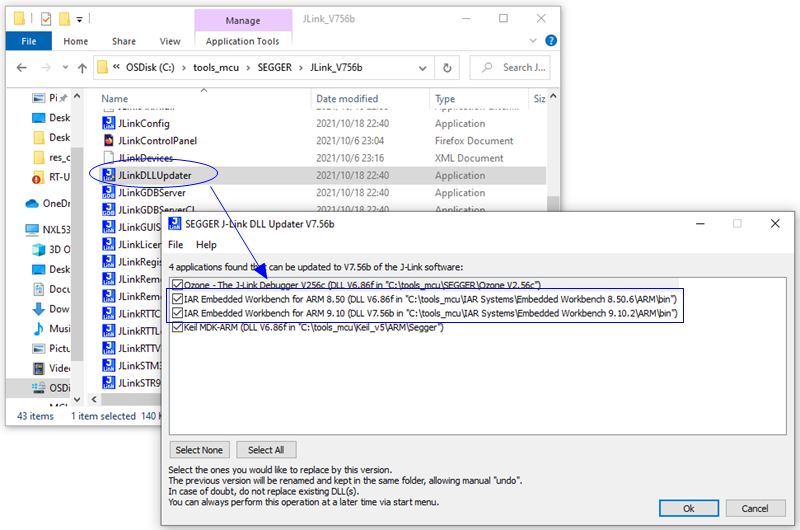

　　在我們額外安裝的包含超級下載演算法的 C:\tools_mcu\SEGGER\JLink_V686f 目錄下，有一個名為 JLinkDLLUpdater.exe 的小工具，雙擊這個工具，便可看到其搜索到了當前 PC 環境下安裝的 IDE 串列，有我們正在使用的 IAR v8.50.6，勾選上 IAR 便能完成 J-Link 驅動的指定，

　　其實痞子衡當前 PC 上安裝了兩個版本的 IAR，分別是 v8.50.6 和 v9.10.2，不過 J-Link v6.86f 版本下的 JLinkDLLUpdater.exe 僅識別出了 IAR v8.50.6，這意味著，如果你安裝的是 IAR v9.10.2，可能無法去指定使用額外安裝的 J-Link v6.86f 版本驅動，后來痞子衡安裝了最新的 J-Link v7.56b，它下面的 JLinkDLLUpdater.exe 能將兩個版本的 IAR 都識別出，這就是文章前面提及的 J-Link 驅動版本與 IAR 版本的關聯限制，

2.3 使用IAR打開一個SDK工程

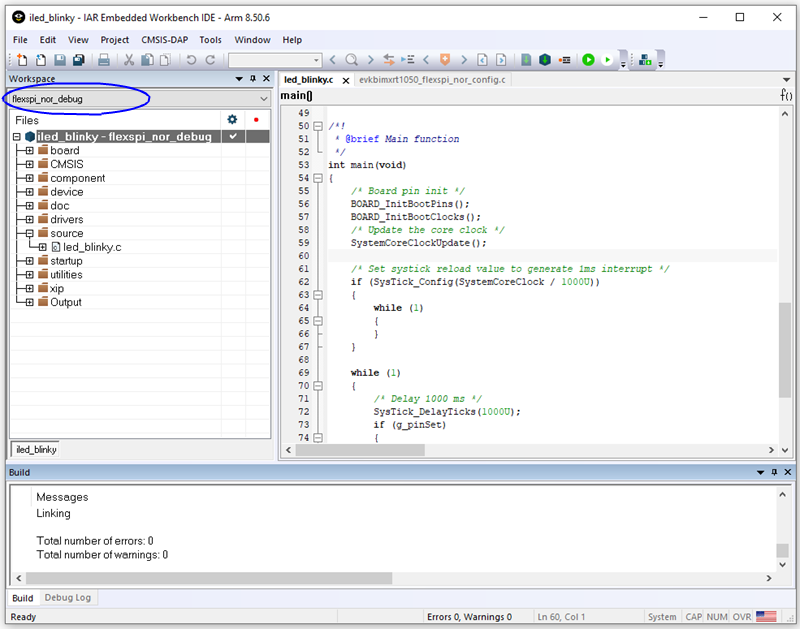

　　現在我們需要一個 IAR 工程，這里我們直接打開 \SDK_2.10.0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\led_blinky 工程，注意將工程切換到 flexspi_nor build，即代碼 XIP 執行版本，

2.4 確保板卡處于Flash啟動模式且SDK工程能夠XIP

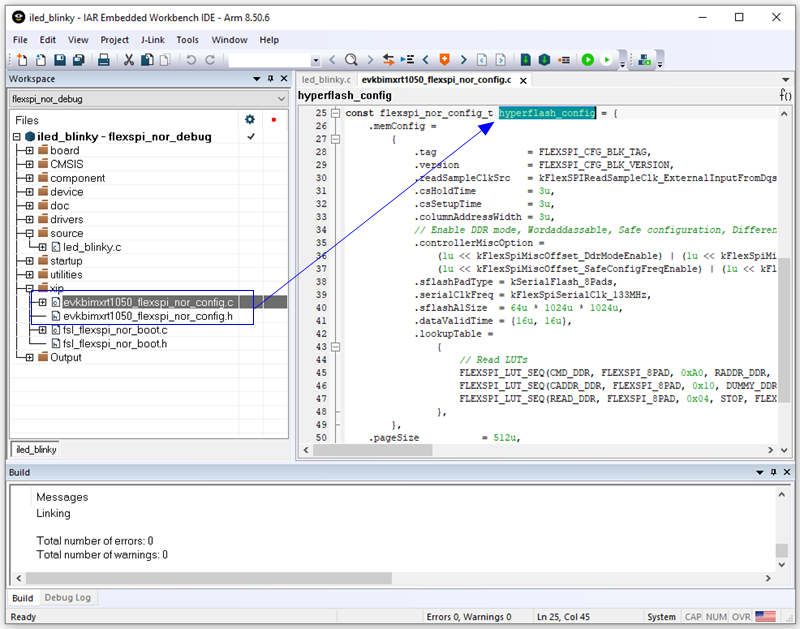

　　然后將板卡供上電，確保板卡處于 NOR Flash 啟動模式（Boot Mode 以及 Boot Cfg 要設定正確），然后再檢查一下 IAR 工程里的 Flash 啟動頭是否與板卡上的實際 Flash 型號相匹配，

Note：要想在 IDE 設定的 Hardware Reset 復位型別下實作在 Flash 除錯，上述條件必須要滿足，但如果改為 Software/Core Reset 型別，則板卡啟動模式以及工程里 Flash 啟動頭并不影響除錯，

2.5 在SDK工程設定里使用J-Link下載演算法

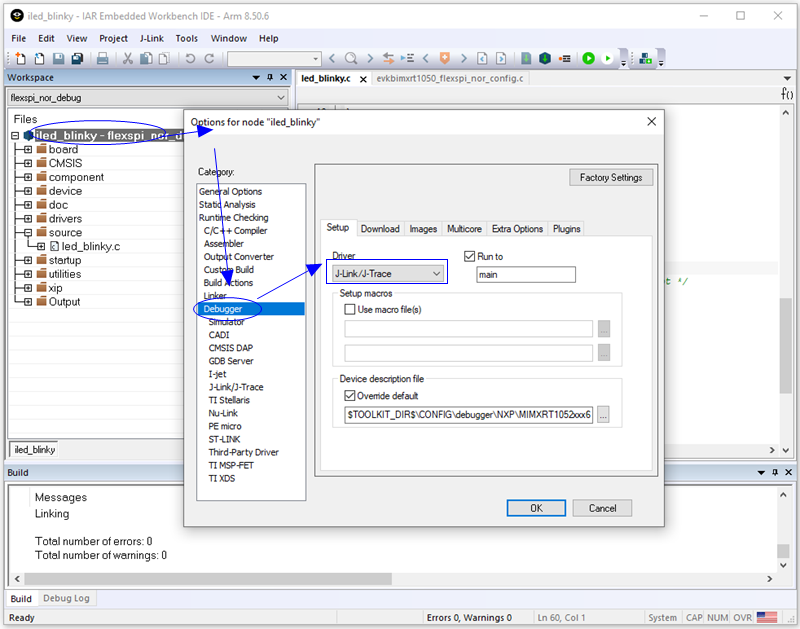

　　IAR 支持非常多種類的硬體仿真器，這里我們首先需要在工程選項 Debugger/ Setup 下的 Driver 下拉選單里選擇 J-Link/J-Trace，表明目標板卡上連接的是 J-Link 型硬體仿真器，

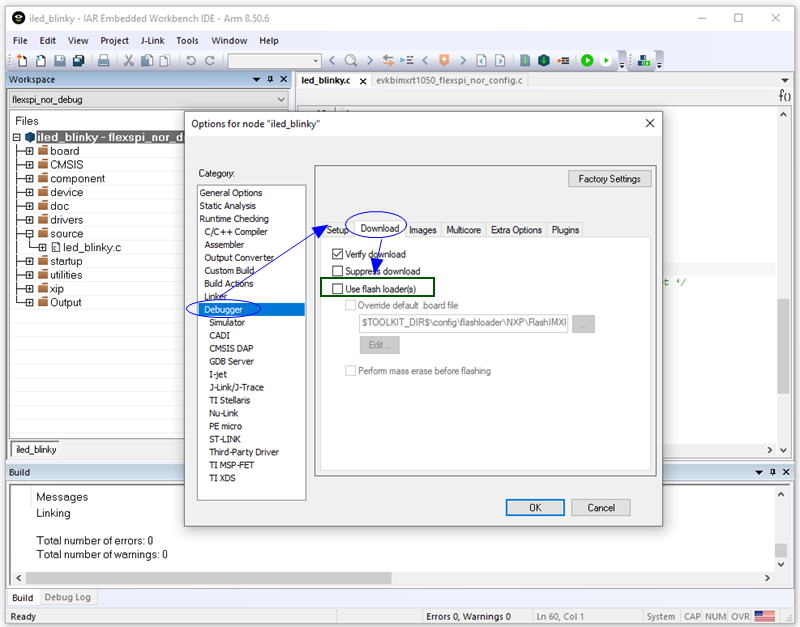

　　然后就來到了全文中最關鍵的設定了，工程選項 Debugger/ Download 下的 Use flash loader(s) 這個選項默認是勾選的，即代表不管外面連接的是哪種硬體仿真器，統一使用 IAR 目錄下自帶的 .out 下載演算法，但是我們一定要將這個勾選給去掉，因為我們要用指定的 J-Link 軟體驅動下的超級下載演算法，

Note: IAR 安裝目錄 \IAR Systems\Embedded Workbench 8.50.6\arm\config\flashloader\NXP 下自帶的 .out 格式下載演算法同時適用 CMSIS-DAP 型和 J-Link 型硬體仿真器，因此哪怕連接的是 J-Link 仿真器，也可以有兩種不同型別下載演算法選擇，這點上 IAR 與上一篇介紹的 MCUXpresso IDE 演算法使用設計不太一樣，

2.6 選擇合適的超級下載演算法進行在線下載除錯

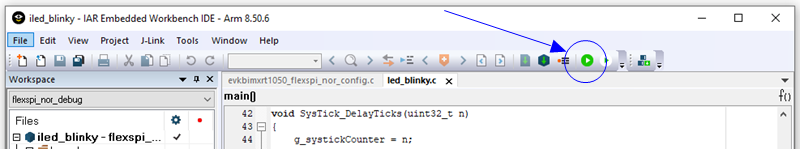

　　還差最后一步就可以愉快地在 Flash 除錯了，我們將 J-Link 仿真器連接上板卡，點擊 IAR 選單欄 Download and Debug 按鈕進行除錯，發現竟然報錯了，似乎有下載程序，但無法單步跑，這其實是可以理解的，因為我們還沒有選擇合適的超級下載演算法，至少在 IAR 工程選項里沒有顯式的去選，

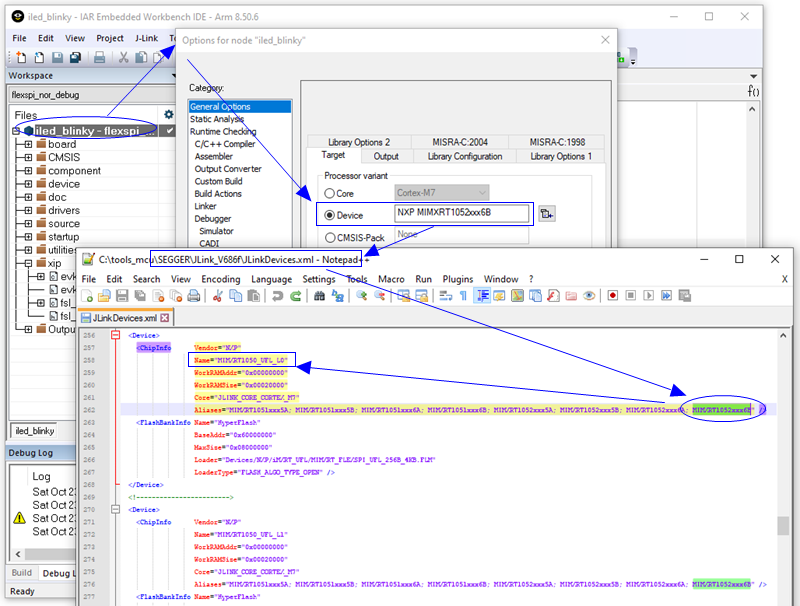

　　其實 IAR 工程設定里并沒有給我們主動選擇 J-Link 下載演算法的機會，它自己偷偷通過工程選項里的 General Options/Target 下的 Device 設定，根據 MIMXRT1052xxx6B 值到 C:\tools_mcu\SEGGER\JLink_V686f\JLinkDevices.xml 檔案中做了匹配，自動選擇了第一個匹配到的 MIMXRT1050_UFL_L0 演算法，但其實本次測驗我們需要的是 MIMXRT1050_UFL_L1 演算法，

Note: 超級下載演算法具體代號詳見 C:\tools_mcu\SEGGER\JLink_V686f\JLinkDevices.xml 檔案，代號后綴 _L0 適用 QSPI 和 Octal Flash，代號后綴 _L1/L2 適用 Hyper Flash，

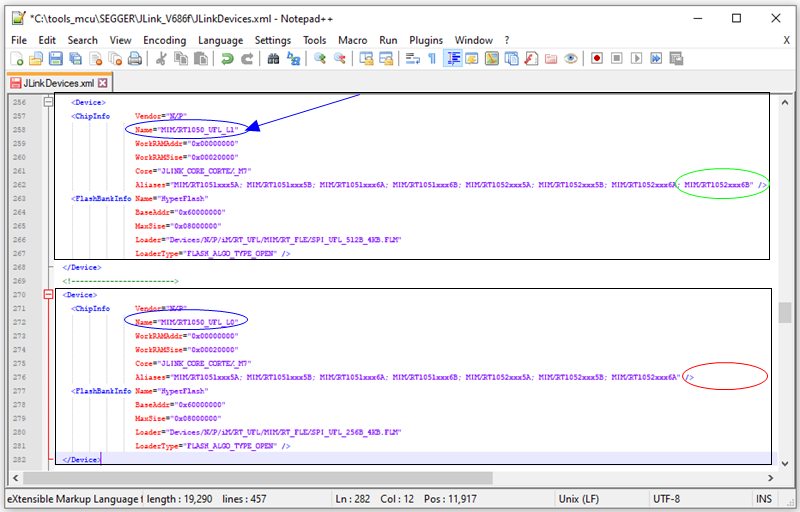

　　如何解決選擇具體超級下載演算法的問題？當然根據情況動態調整 C:\tools_mcu\SEGGER\JLink_V686f\JLinkDevices.xml 檔案內容是可行的，比如可以將 MIMXRT1050_UFL_L1 演算法 <device> 描述塊移到 MIMXRT1050_UFL_L0 演算法 <device> 描述塊上面，或者保持它們的位置不變，但臨時將 MIMXRT1050_UFL_L0 演算法 <device> 描述塊里 Aliases 運算式里的 MIMXRT1052xxx6B 值去掉，但是這種方法太不友好了，有沒有更便捷的方式？

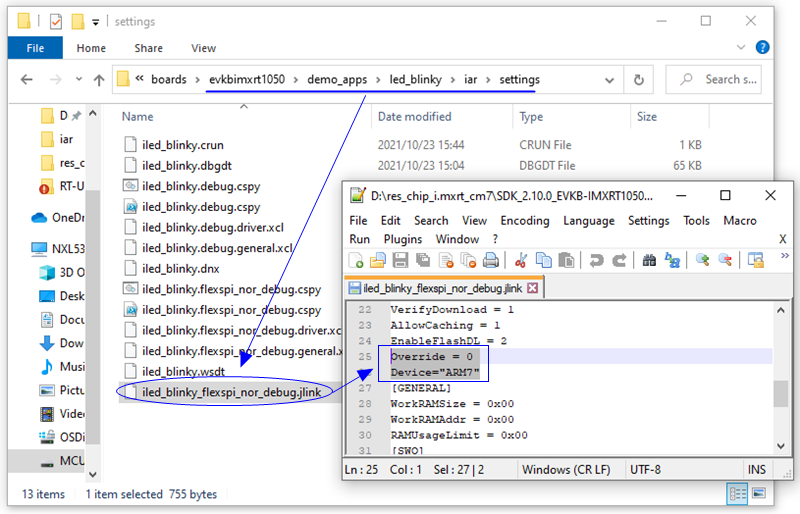

　　既然痞子衡這么問了，那肯定是有啦，當在 IAR 里用 J-Link 除錯過一次，無論成功與否，都會在工程目錄下（\SDK_2.10.0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\led_blinky\iar\settings）生成一個 xxProject_flexspi_nor_debug.jlink 檔案，用文本編輯器打開這個 .jlink 檔案，將 Override 改為 1，然后設定 Device 的值為超級下載演算法代號就可以啦，現在看看你是不是可以正常下載除錯了，
