痞子衡主導的"學術"專案 《RT-UFL - 一個適用全平臺i.MXRT的超級下載演算法設計》 v1.0 版發布近 4 個月了，部分客戶已經在實際專案開發除錯中用上了這個超級下載演算法，目前反饋還可以，但這個超級下載演算法遠未到成熟狀態，痞子衡正在策劃 v2.0 版本，
- RT-UFL v1.0下載地址： https://github.com/JayHeng/RT-UFL/archive/refs/tags/v1.0.zip
超級下載演算法 RT-UFL v1.0 版本主要針對 Segger J-Link 除錯器，開發測驗也都是在 J-Link Commander 和 J-Flash 軟體下進行的，但其實它也適用各大常用 IDE，前面痞子衡分別介紹了超級下載演算法在 MCUXpresso IDE / IAR / MDK 下的使用，但如果我們只有一個程式可執行檔案或鏡像檔案，沒有對應完整源代碼工程，還能不能愉快地在線除錯？當然可以！今天我們來聊聊它在一個類 IDE 神器軟體 Segger Ozone 下的使用：
一、Segger Ozone簡介

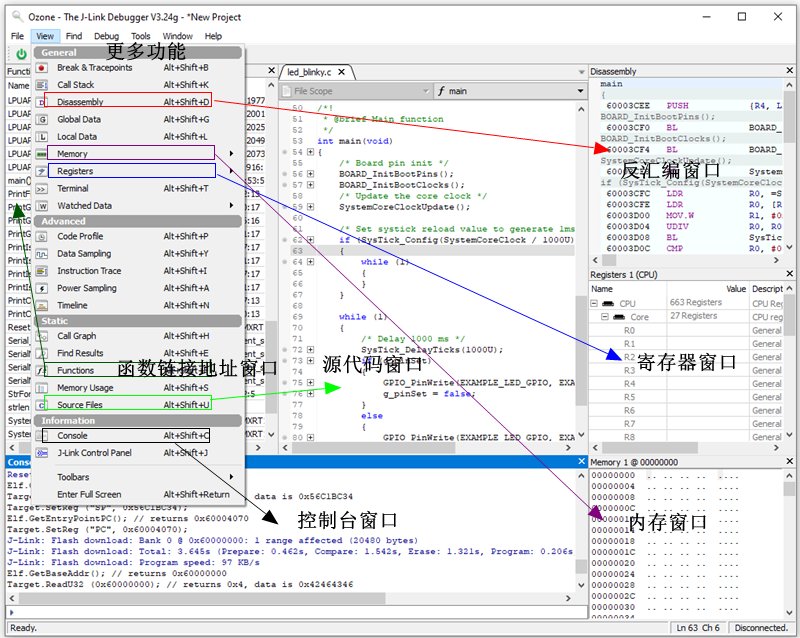

Ozone 是 Segger 公司出品的一款配套 J-Link 仿真器使用的應用程式除錯與性能分析軟體，其界面風格跟一般的 IDE 很像，能夠提供 IDE 下所支持的全部除錯功能（單步，斷點，看反匯編，查暫存器，查變數，查記憶體等），并且還提供更高級的性能分析功能（函式呼叫追蹤，變數值實時采樣，功耗測量等），
Ozone 僅以常見 IDE 生成的可執行檔案（.elf、.axf、.out） 或鏡像檔案（.hex、.srec、.bin）為輸入源，支持的工具鏈 /IDE 包含 GCC、Clang、Keil MDK、IAR 等，簡單說 Ozone 相比 IDE 除了不能編譯鏈接源代碼外，其他方面跟 IDE 一樣，
二、準備測驗環境
現在需要準備好測驗環境，包含必要的軟體和硬體，痞子衡的環境如下：
- 開發除錯環境： Segger Ozone v3.24g，點此下載
- 軟體開發包： SDK_2.10.0_EVKB-IMXRT1050，點此下載
- 軟體驅動： J-Link driver v6.86f，點此下載
- 硬體工具： J-Link Plus除錯器
- 硬體開發板： MIMXRT1050-EVKB (Rev.A1)
上述軟體環境里，J-Link 軟體驅動、Ozone 版本、SDK 軟體包版本之間沒有明確依賴關系，J-Link 軟體驅動也不是一定限制在 v6.86f，只是超級下載演算法 v1.0 是在這個版本下詳細測驗的，其他 J-Link 版本也可能適合，具體需要進一步測驗，
三、在Segger Ozone下使用步驟
3.1 將超級下載演算法包打進J-Link驅動
第一步其實跟 Ozone 無關，因為是基于 J-Link 的超級下載演算法，所以要給 J-Link 軟體驅動先打個更新包，具體參照 《超級下載演算法RT-UFL v1.0發布，附J-Link下安裝教程》 一文，
- Note：痞子衡將 J-Link 軟體驅動安裝在了 C:\tools_mcu\SEGGER\JLink_V686f，
3.2 為Ozone指定包含超級下載演算法的J-Link驅動

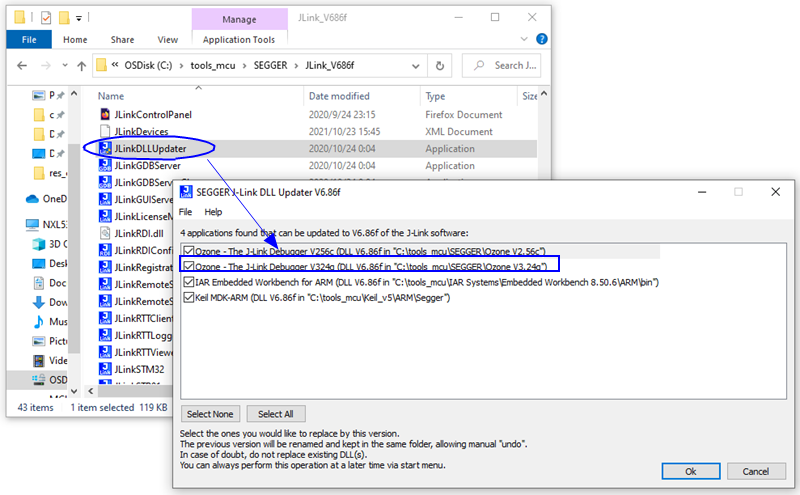

然后我們需要指定 Ozone 去使用包含超級下載演算法的 J-Link 驅動，在 \SEGGER\JLink_V686f 目錄下，有一個名為 JLinkDLLUpdater.exe 的小工具，雙擊這個工具，便可看到其搜索到了當前 PC 環境下安裝的 IDE 串列，有我們正在使用的 Ozone，勾選上 Ozone 便能完成 J-Link 驅動的指定，
3.3 準備一個SDK工程可執行檔案/鏡像檔案
現在我們需要一個 IDE 工程，這里我們直接打開 \SDK_2.10.0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\led_blinky 工程，注意將工程切換到 flexspi_nor build，即代碼 XIP 執行版本，編譯鏈接 led_blinky 工程得到可執行檔案或者鏡像檔案，
- Note: 檢查一下 IDE 工程里的 Flash 啟動頭（evkbimxrt1050_flexspi_nor_config.c）是否與板卡上的實際 Flash 型號相匹配，
如果給 Ozone 提供的是鏡像檔案（.hex、.srec、.bin），僅能從匯編代碼以及記憶體、暫存器視窗去除錯；如果給 Ozone 提供的是可執行檔案（.elf、.axf、.out），則除錯體驗更豐富，可以查看源 C 代碼以及變數，推薦使用可執行檔案在 Ozone 下去除錯，注意在 IDE 里生成可執行檔案時，需要勾選生成除錯資訊，不同 IDE 下設定不同：

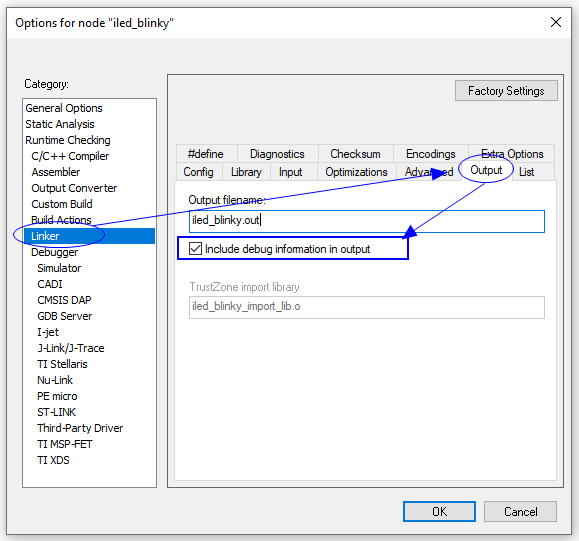

IAR 工程選項里 Linker / Output 設定里勾選 Include debug information in output：

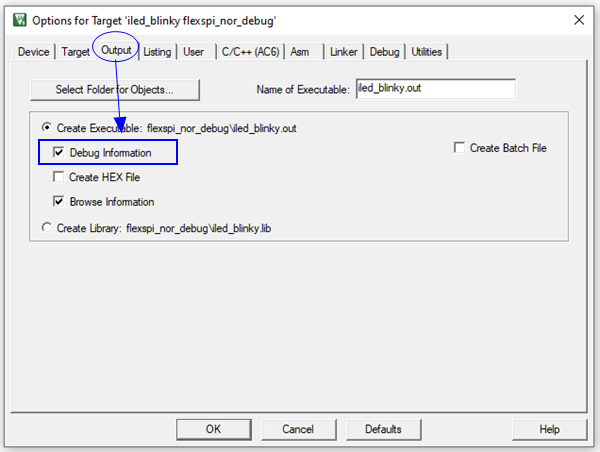

Keil 工程選項里 Output 設定里勾選 Debug Information：
3.4 打開Ozone選擇合適的超級下載演算法

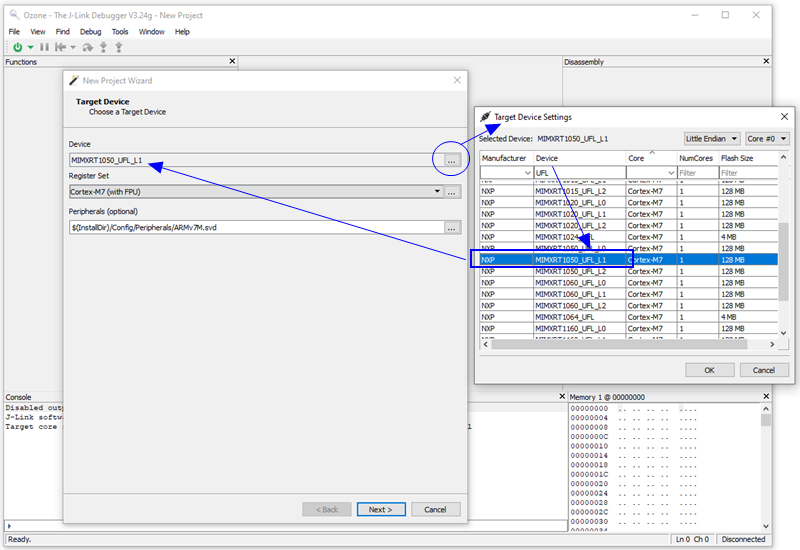

首次打開 Ozone 會彈出工程向導，需要設定 Device，這里就是設定超級下載演算法代號（工程向導里不設定的話，后面在選單欄 Tools / J-Link Settings 里隨時可更改），本次測驗我們需要的是 MIMXRT1050_UFL_L1 演算法，選定下載演算法后，再選擇可執行檔案便進入 Ozone 主界面，
- Note: 超級下載演算法具體代號詳見 C:\tools_mcu\SEGGER\JLink_V686f\JLinkDevices.xml 檔案，代號后綴 _L0 適用 QSPI 和 Octal Flash，代號后綴 _L1/L2 適用 Hyper Flash，
3.5 確保板卡處于Flash啟動模式，開始下載除錯

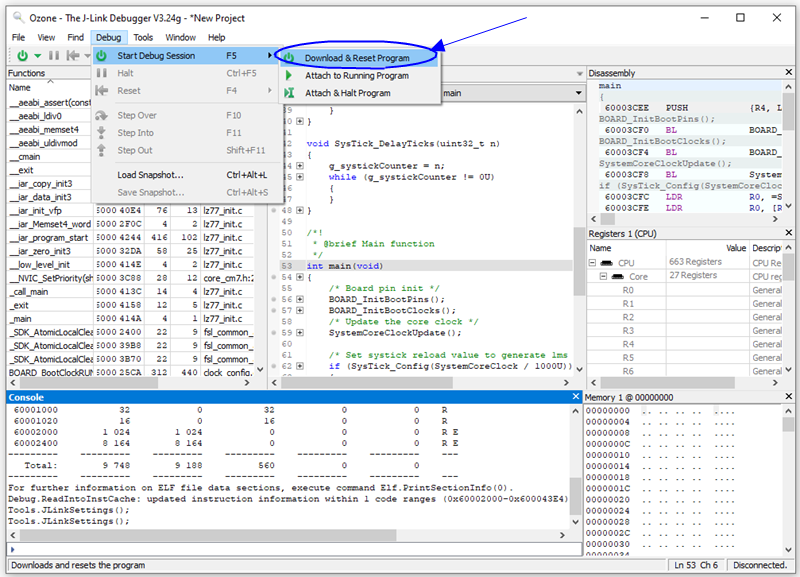

將板卡供上電，確保板卡處于 NOR Flash 啟動模式（Boot Mode 以及 Boot Cfg 要設定正確），再將 J-Link 仿真器連接上板卡，點擊 Ozone 選單欄 Start Debug Session / Download & Reset Program 進行下載除錯就可以了，
