1，目標及展示
首先希望實作文字、圖片、控制元件等在觸發后，呈現飄散并消失的效果，在QT例程《Qt Quick Particles Examples》是一個海星點擊滑鼠后呈現打散的效果，這個效果和最終需要的略有不同，所以我們在它的基礎上再加上我需要的一些元素，最終實作如下效果，

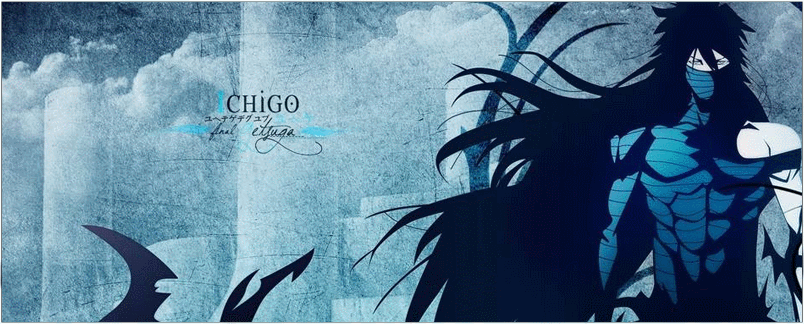

圖1（gif）
圖6
2，設計分析
這個專案我們分析可以拆分成兩個部分，第一是背景飄散效果，第二是背景逐漸消失效果，然后將這兩種效果進行組合，就實作最終需要的效果，
首先先實作飄散效果，QT具有非常強大的粒子化效果，并且只需很少的幾行代碼就能實作效果，不過對于初次使用qml語言進行開發的設計人員，需要先了解關鍵字的含義和功能，當然我們可以在例程中微調每個關鍵字引數，根據效果變化進行快速了解作用，也可以直接通過強大的F1幫助鍵對關鍵字說明檔案進行全面的了解，
在我們這些關鍵字有一定認識后，就可以快速進行粒子化設計了，
第二就是逐步消失的效果，這里的方法就有很多了：方法一可以使用PS技術，找個單側是過渡效果的蒙版圖片，利用影片效果逐步遮住顯示內容；
方法二可以直接使用qml 中的 LinearGradient：線性過渡的方法來實作，從單側開始讓逐步隱藏，使10%的區域從透明度為0(全透明)過渡到1(不透明)狀態，然后讓這10%的區域逐漸擴大范圍，最終實作背景消失，如果希望過渡區間更加均勻可以把10%改成20%或更大，
還有很多方法可以實作這個效果，從適應性考慮采用的是后者，
3，設計內容
先說下我的開發環境：
qt5.4.2集成的Qt creator 3.4.1版本
首先創建Quick專案，如果自動創建了MainForm.ui.qml，直接洗掉就可以了，我們直接在main.qml中開發就可以了，
我們在建粒子系統之前，先建立一個畫布，畫布大小填充父畫布，然后在這個畫布上添加粒子系統的基本元素：ParticleSystem、Emitter、ImageParticle和應用檔案import QtQuick.Particles 2.0代碼如下：
import QtQuick 2.4
import QtQuick.Window 2.2
import QtQuick.Particles 2.0
Window {
width: 800
height: 320
visible: true
Rectangle {
id: root
anchors.fill: parent
color: "#1f1f1f"
ParticleSystem {
id: myParticleSystem
}
Emitter {
id: myEmitter
system: myParticleSystem
//發射器區域寬和高
width: 240
height: parent.height
//發射頻率每秒500個元素
emitRate: 500
//每個元素的生命周期是1000毫秒
lifeSpan: 1000
//每個元素的大小是16*16像素
size: 16
}
ImageParticle {
system: myParticleSystem
//Qt自帶粒子圖，可以換成自定義圖片
source: "qrc:///particleresources/fuzzydot.png"
//粒子圖使用白色
color: "white"
}
}
}

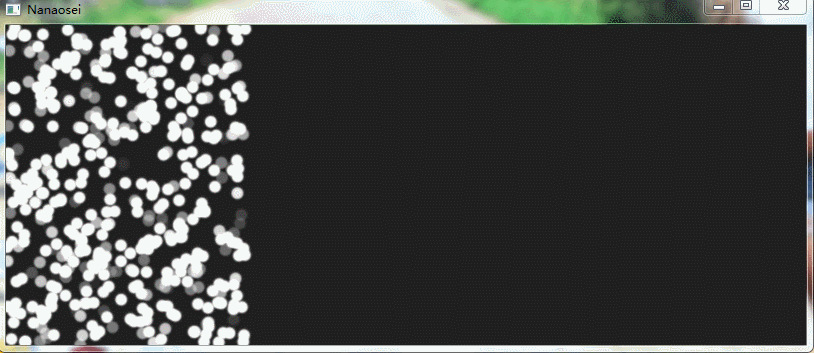

圖2（gif）
這個圖看來只有粒子，我們還需要動態飄動的效果，下面在粒子發射器中增加如下代碼，
velocity: PointDirection {
x: 150
}
acceleration: PointDirection {
x: 12
}
水平向右設定150像素/秒的速度，水平向右添加一個12像素/秒^2的加速，如果我們需要讓他向左發射時，可以讓x:-150，加速設定也是同理，添加一個符號就表示向左加速，如果我們需要向下發射可以y:150，同理向上發射時是y:-150，
這時我們就有了所有粒子向右飄動的界面，但是飄動狀態還比較單調，我們可以給他增加一些差異性的元素，讓元素更豐富，
讓元素在±8*8像素范圍內隨機變化
sizeVariation: 8
在velocity中增加x/y速度的隨機變化
xVariation: 60 yVariation: 20
在acceleration中增加x/y加速度的隨機變化
xVariation: 6 yVariation: 5
到此元素飄動就有了雪花飛舞的感覺了，飄動的層次均勻并且舒服，
現在感覺顏色稍微有點單調，我們可以在ImageParticle中對顏色增加隨機系數
colorVariation: 0.1

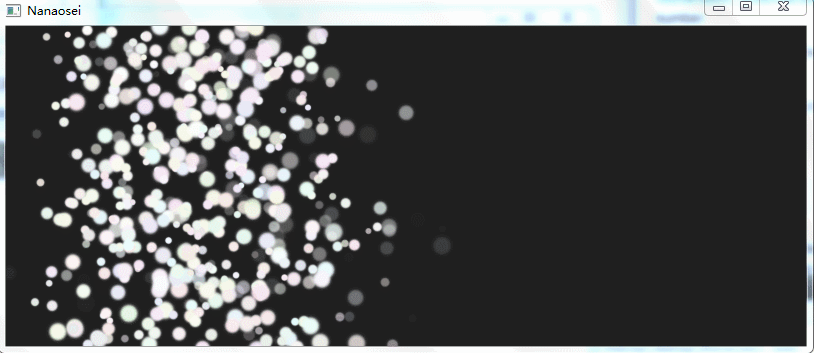

顏色也有一定的波動了，如下圖顯示
圖3
現在我們的任務就是讓發射器一邊發射一邊向右移動，直到移動到界面外，實作飄散的元素飛舞程序，這里我們可以使用影片元素，讓發射器在1秒內從表單的最左邊向右側視窗外移動，實作的代碼如下
NumberAnimation {
id: myAnimation
//設定影片的目標
target: myEmitter
//設定改變的屬性是x坐標
properties: "x"
//x移動到父視窗的邊沿
to: root.width
//在1秒內完成移動
duration: 1000
}
有了影片代碼，我們還需要一個觸發這個影片的事件，另外粒子系統創建后先不要發送，我們演示時通過滑鼠來激活影片和粒子系統，
在粒子系統ParticleSystem添加如下代碼，讓粒子系統在創建時停止運行，
running: false
然后提那家資料觸發代碼
MouseArea {
anchors.fill: parent
//滑鼠點擊測驗
onClicked: {
//讓myEmitter視窗復位，這樣滑鼠可重復點擊
if (myEmitter.x > 0)
{
myAnimation.stop()
myEmitter.x = 0;
}
//激活粒子系統
myParticleSystem.restart()
//激活影片
myAnimation.restart()
}
}
由于每次影片執行結束后，myEmitter視窗已經在顯示表單以外了，那么在點擊時先讓myEmitter視窗回到初始位置，我們就實作了點擊后重復演示功能，
效果如下
圖4
到這里我們第一項飄散的效果就完成了，下一步是實作背景元素逐漸消失的特效，
我們后續會用到LinearGradient元素，需要添加參考import QtGraphicalEffects 1.0，我們首先測驗文字，添加如下內容，注意添加的位置，qml添加圖層的規則是先建立的（代碼行號偏小的）圖層在底層，后建立的（代碼行號偏大的）圖層在頂層，我們文字需要顯示在飄飛效果的下面顯示，所以代碼盡量靠前放置，
Text {
id:myText
anchors.centerIn: parent
text: "Hello world!"
font.bold: true
font.pixelSize: 120
font.family: "微軟雅黑"
visible: false
}
LinearGradient {
source: myText
anchors.fill: myText
start: Qt.point(0, 0)
end: Qt.point(myText.width, 0)
gradient: Gradient {
GradientStop{id: myGradientStart; position: 0.0; color: "#FFFFFFFF"}
GradientStop{id: myGradientEnd; position: 0.1; color: "#FFFFFFFF"}
}
}
代碼中Text專案被設定為隱藏，是因為我們下面的漸變效果已經基于Text進行漸變覆寫，我們需要顯示的是漸變的內容，Text的內容就不再被需要了，且當漸變被設定為透明時，會顯示背景的內容，這時Text如果顯示出了就不是我們所希望的效果了，
現在文本內容有了，下一步如何讓其逐步消失，我們可以用影片控制漸變的定位，
圖5
如上圖所示，首先讓定位點myGradientStart在200毫秒內變成無色，然后讓定位點myGradientEnd移動到終點，這個程序同時讓myGradientStart跟隨移動到終點，但是他們之間需要有個時間差，消失邊界才會有個過渡區間，這里我們可以使用順序影片、并行影片來組合完成這個功能，
最終代碼如下
import QtQuick 2.4
import QtQuick.Window 2.2
import QtQuick.Particles 2.0
import QtGraphicalEffects 1.0
Window {
width: 800
height: 320
visible: true
Rectangle {
id: root
anchors.fill: parent
color: "#1f1f1f"
Text {
id:myText
anchors.centerIn: parent
text: "Hello world!"
font.bold: true
font.pixelSize: 120
font.family: "微軟雅黑"
visible: false
}
LinearGradient {
source: myText
anchors.fill: myText
start: Qt.point(0, 0)
end: Qt.point(myText.width, 0)
gradient: Gradient {
GradientStop{id: myGradientStart; position: 0.0; color: "#FFFFFFFF"}
GradientStop{id: myGradientEnd; position: 0.1; color: "#FFFFFFFF"}
}
}
ParticleSystem {
id: myParticleSystem
running: false
}
Emitter {
id: myEmitter
system: myParticleSystem
anchors.verticalCenter: parent.verticalCenter
//發射器區域寬和高
width: 240
height: 180
//發射頻率每秒500個元素
emitRate: 500
//每個元素的生命周期是1000毫秒
lifeSpan: 1000
//每個元素的大小是16*16像素
size: 16
//元素可以在±8*8像素范圍內隨機變化
sizeVariation: 8
//元素發射速度設定，使用點方向模式
velocity: PointDirection {
//水平方式速度 150像素/秒
x: 150
//隨著變數調整
xVariation: 60
yVariation: 20
}
//元素行進加速度設定，使用點方式模式
acceleration: PointDirection {
x: 12
//隨著變數調整
xVariation: 6
yVariation: 5
}
}
ImageParticle {
system: myParticleSystem
//Qt自帶粒子圖，可以換成自定義圖片
source: "qrc:///particleresources/fuzzydot.png"
//粒子圖使用白色
color: "white"
//顏色隨機系數
colorVariation: 0.1
}
ParallelAnimation {
id: myAnimation
//數值影片
NumberAnimation {
//設定影片的目標
target: myEmitter
//設定改變的屬性是x坐標
properties: "x"
//x移動到父視窗的邊沿
to: root.width
//在1秒內完成移動
duration: 1000
}
SequentialAnimation {
PropertyAnimation {
target: myGradientStart
properties: "color"
to: "#00FFFFFF"
duration: 200
}
ParallelAnimation {
PropertyAnimation {
target: myGradientEnd
properties: "position"
to: "1.0"
duration: 1000
}
PropertyAnimation {
target: myGradientStart
properties: "position"
to: "0.9"
duration: 1000
}
}
PropertyAnimation {
target: myGradientEnd
properties: "color"
to: "#00FFFFFF"
duration: 200
}
}
}
MouseArea {
anchors.fill: parent
//滑鼠點擊測驗
onClicked: {
//讓myEmitter視窗復位，這樣滑鼠可重復點擊
if (myEmitter.x > 0)
{
myAnimation.stop()
myEmitter.x = 0;
myGradientStart.position = 0.0
myGradientStart.color = "#FFFFFFFF"
myGradientEnd.position = 0.1
myGradientEnd.color = "#FFFFFFFF"
}
//激活粒子系統
myParticleSystem.restart()
//激活影片
myAnimation.restart()
}
}
}
}
在以上代碼中簡單修改，就可以實作圖6的效果了，
4，總結
此例程主要使用的功能塊粒子系統，給粒子增加一些隨機設定引數，可以讓粒子系統顯示更自然，另外在粒子系統中還有很有趣的功能如精靈顯示、粒子影響器等等，另外一個主要的功能就是漸變功能，可以讓顏色A過渡到顏色B，及本例程中使用的從無色A過渡到有色B，
