手寫一個簡易的多周期 MIPS CPU

一點前言

多周期 CPU 相比單周期 CPU 以及流水線的實作來說其實寫起來要麻煩那么一些，但是相對于流水線以及單周期 CPU 而言，多周期 CPU 除了能提升主頻之外似乎并沒有什么卵用，不過我的課題是多周期 CPU 那么就開始吧，

多周期 CPU

不同于單周期 CPU，多周期 CPU 指的是將整個 CPU 的執行程序分成幾個階段，每個階段用一個時鐘去完 成，然后開始下一條指令的執行，而每種指令執行時所用的時鐘數不盡相同，這就是所謂的多周期CPU，

CPU在處理指令時，一般需要經過以下幾個階段：

(1) 取指令(IF)：根據程式計數器 PC 中的指令地址，從存盤器中取出一條指令，同時，PC 根據指令字長度自動遞增產生下一條指令所需要的指令地址，但遇到“地址轉移”指令 時，則控制器把“轉移地址”送入 PC，當然得到的“地址”需要做些變換才送入 PC，

(2) 指令譯碼(ID)：對取指令操作中得到的指令進行分析并譯碼，確定這條指令需要完成的操作，從而產生相應的操作控制信號，用于驅動執行狀態中的各種操作，

(3) 指令執行(EXE)：根據指令譯碼得到的操作控制信號，具體地執行指令動作，然后轉移到結果寫回狀態，

(4) 存盤器訪問(MEM)：所有需要訪問存盤器的操作都將在這個步驟中執行，該步驟給出存盤器的資料地址，把資料寫入到存盤器中資料地址所指定的存盤單元或者從存盤器中得 到資料地址單元中的資料，

(5) 結果寫回(WB)：指令執行的結果或者訪問存盤器中得到的資料寫回相應的目的暫存器中，

這也就意味著一條 CPU 指令最長需要 5 個時鐘周期才能執行完畢，至于具體需要多少周期則根據指令的不同而不同，

MIPS 指令集的設計為定長簡單指令集，這為 CPU 的實作帶來了極大的方便，

指令集

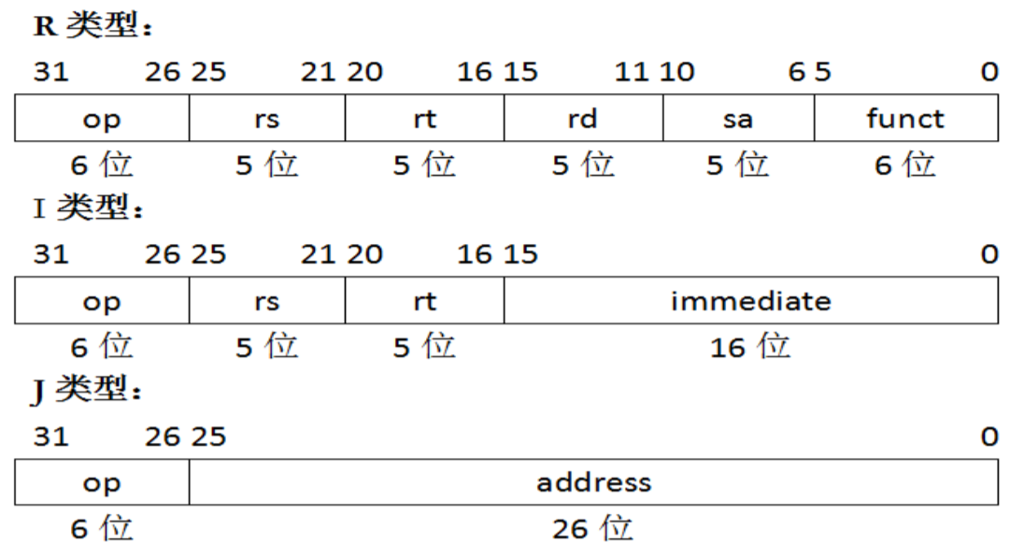

MIPS 指令分為三種：R、I 和 J，三種指令有不同的存盤方式：

其中，

• op：操作碼；
• rs：第1個源運算元暫存器，暫存器地址（編號）是00000~11111，00~1F；
• rt：第2個源運算元暫存器，或目的運算元暫存器，暫存器地址（同上）；
• rd：目的運算元暫存器，暫存器地址（同上）；
• sa：位移量（shift amt），移位指令用于指定移多少位；
• funct：功能碼，在暫存器型別指令中（R型別）用來指定指令的功能；
• immediate：16位立即數，用作無符號的邏輯運算元、有符號的算術運算元、資料加載（Load）/資料保存（Store）指令的資料地址位元組偏移量和分支指令中相對程式計數器（PC）的有符號偏移量；
• address：地址，

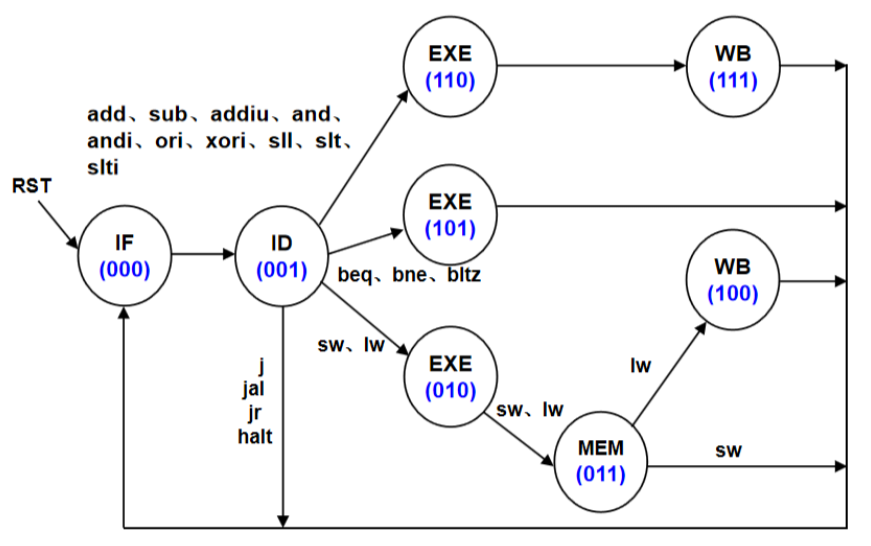

在執行指令的程序中，需要在不同的時鐘周期之間進行狀態轉移：

本簡易 CPU 姑且只實作以下指令：

控制單元

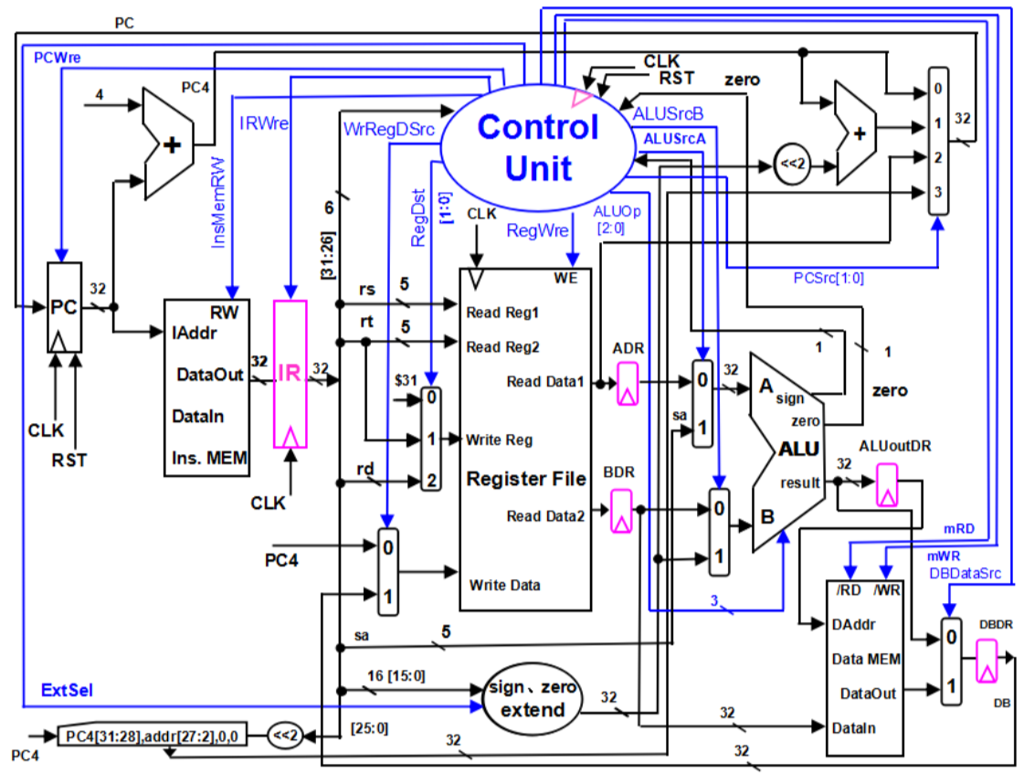

一個簡易的多周期 CPU 的資料通路圖如下：

三個 D 觸發器用于保存當前狀態，是時序邏輯電路，RST用于初始化狀態“000“，另外兩個部分都是組合邏輯電路，一個用于產生 下一個階段的狀態，另一個用于產生每個階段的控制信號，從圖上可看出，下個狀態取決于 指令操作碼和當前狀態；而每個階段的控制信號取決于指令操作碼、當前狀態和反映運算結果的狀態 zero 標志和符號 sign標志，

其中指令和資料各存盤在不同存盤器中，即有指令存盤器和資料存盤器，訪問存盤器時，先給出記憶體地址，然后由讀或寫信號控制操作，對于暫存器組， 給出暫存器地址（編號），讀操作時不需要時鐘信號，輸出端就直接輸出相應資料；而在寫操作時，在 WE使能信號為 1時，在時鐘邊沿觸發將資料寫入暫存器，

IR 指令暫存器目的是使指令代碼保持穩定，PC 寫使能控制信號PCWre，是確保PC 適時修改，原因都是和多周期作業的CPU有關，ADR、BDR、 ALUoutDR、DBDR四個暫存器不需要寫使能信號，其作用是切分資料通路，將大組合邏輯切分為若干個小組合邏輯，大延遲變為多個分段小延遲，

各控制信號功能如下：

相關部件及引腳說明

Instruction Memory：指令存盤器

• Iaddr，指令地址輸入埠
• DataIn，存盤器資料輸入埠
• DataOut，存盤器資料輸出埠
• RW，指令存盤器讀寫控制信號，為0 寫，為 1讀

Data Memory：資料存盤器

• Daddr，資料地址輸入埠
• DataIn，存盤器資料輸入埠
• DataOut，存盤器資料輸出埠
• /RD，資料存盤器讀控制信號，為 0 讀
• /WR，資料存盤器寫控制信號，為0 寫

Register File：暫存器組

• Read Reg1，rs 暫存器地址輸入埠
• Read Reg2，rt 暫存器地址輸入埠
• Write Reg，將資料寫入的暫存器，其地址輸入埠（rt、rd）
• Write Data，寫入暫存器的資料輸入埠
• Read Data1，rs 暫存器資料輸出埠
• Read Data2，rt 暫存器資料輸出埠
• WE，寫使能信號，為1 時，在時鐘邊沿觸發寫入

IR： 指令暫存器，用于存放正在執行的指令代碼

ALU： 算術邏輯單元

• result，ALU運算結果
• zero，運算結果標志，結果為 0，則 zero=1；否則 zero=0
• sign，運算結果標志，結果最高位為0，則 sign=0，正數；否則，sign=1，負數

ALU

ALU 為算術邏輯運算單元，功能如下：

模塊設計

符號定義

為了更加明晰程式代碼，并避免因二進制代碼書寫錯誤導致的問題，對狀態碼、操 作碼等做出如下定義：

`define ALU_OP_ADD 3'b000
`define ALU_OP_SUB 3'b001
`define ALU_OP_SLL 3'b010
`define ALU_OP_OR 3'b011
`define ALU_OP_AND 3'b100
`define ALU_OP_LT 3'b101
`define ALU_OP_SLT 3'b110
`define ALU_OP_XOR 3'b111

`define OP_ADD 6'b000000
`define OP_SUB 6'b000001
`define OP_ADDIU 6'b000010
`define OP_AND 6'b010000
`define OP_ANDI 6'b010001
`define OP_ORI 6'b010010
`define OP_XORI 6'b010011
`define OP_SLL 6'b011000
`define OP_SLTI 6'b100110
`define OP_SLT 6'b100111
`define OP_SW 6'b110000
`define OP_LW 6'b110001
`define OP_BEQ 6'b110100
`define OP_BNE 6'b110101
`define OP_BLTZ 6'b110110
`define OP_J 6'b111000
`define OP_JR 6'b111001
`define OP_JAL 6'b111010
`define OP_HALT 6'b111111

`define PC_NEXT 2'b00
`define PC_REL_JUMP 2'b01
`define PC_REG_JUMP 2'b10
`define PC_ABS_JUMP 2'b11

`define STATE_IF 3'b000
`define STATE_ID 3'b001
`define STATE_EXE_AL 3'b110
`define STATE_EXE_BR 3'b101
`define STATE_EXE_LS 3'b010
`define STATE_MEM 3'b011
`define STATE_WB_AL 3'b111
`define STATE_WB_LD 3'b100

控制單元

狀態轉移

always @(posedge CLK or negedge RST) begin
    if (!RST) State <= `STATE_IF;
    else begin
        case (State)
            `STATE_IF: State <= `STATE_ID;
            `STATE_ID: begin
                case (OpCode)
                    `OP_ADD, `OP_SUB, `OP_ADDIU, `OP_AND, `OP_ANDI, `OP_ORI,
                    `OP_XORI, `OP_SLL, `OP_SLTI, `OP_SLT: State <= `STATE_EXE_AL;
                    `OP_BNE, `OP_BEQ, `OP_BLTZ: State <= `STATE_EXE_BR;
                    `OP_SW, `OP_LW: State <= `STATE_EXE_LS;
                    `OP_J, `OP_JAL, `OP_JR, `OP_HALT: State <= `STATE_IF;
                    default: State <= `STATE_EXE_AL;
                endcase
            end
            `STATE_EXE_AL: State <= `STATE_WB_AL;
            `STATE_EXE_BR: State <= `STATE_IF;
            `STATE_EXE_LS: State <= `STATE_MEM;
            `STATE_WB_AL: State <= `STATE_IF;
            `STATE_MEM: begin
                case (OpCode)
                    `OP_SW: State <= `STATE_IF;
                    `OP_LW: State <= `STATE_WB_LD;
                endcase
            end
            `STATE_WB_LD: State <= `STATE_IF;
            default: State <= `STATE_IF;
        endcase
    end
end

控制信號

不同控制信號根據不同的操作碼得到，因此可以列出對于不同操作碼的各控制信號的真值表：

控制信號不僅僅取決于操作碼，還取決于當前的狀態，各控制信號實作如下：

ALUSrcA：EXE 階段 LS、SLL

ALUSrcA = ((State == `STATE_EXE_AL || State == `STATE_EXE_BR || State == `STATE_EXE_LS) && OpCode == `OP_SLL) ? 1 : 0;

ALUSrcB：EXE 階段 ADDIU、ANDI、ORI、XORI、SLTI、LW、SW

ALUSrcB = ((State == `STATE_EXE_AL || State == `STATE_EXE_BR || State == `STATE_EXE_LS) && (OpCode == `OP_ADDIU || OpCode == `OP_ANDI || OpCode == `OP_ORI || OpCode == `OP_XORI || OpCode == `OP_SLTI || OpCode == `OP_LW || OpCode == `OP_SW)) ? 1 : 0;

RegWre：ID 階段 JAL，或 WB 階段 LD

RegWre = ((State == `STATE_ID && OpCode == `OP_JAL) || (State == `STATE_WB_AL || State == `STATE_WB_LD)) ? 1 : 0;

WrRegDSrc：ID 階段 JAL

WrRegDSrc = https://www.cnblogs.com/hez2010/p/(State == `STATE_ID && OpCode == `OP_JAL) ? 0 : 1;

mRD：MEM 或 WB 階段 LW

mRD = ((State == `STATE_MEM || State == `STATE_WB_LD) && OpCode == `OP_LW) ? 1 : 0;

mWR：MEM 階段 SW

mWR = (State == `STATE_MEM && OpCode == `OP_SW) ? 1 : 0;

IRWre：IF 階段

IRWre = (State == `STATE_IF) ? 1 : 0;

ExtSel：EXE 階段 ANDI、ORI、XORI

ExtSel = ((State == `STATE_EXE_AL || State == `STATE_EXE_BR || State == `STATE_EXE_LS) && (OpCode == `OP_ANDI || OpCode == `OP_ORI || OpCode == `OP_XORI)) ? 0 : 1;

PCSrc：IF 或 ID 階段 JR 為 PC_REG_JUMP，IF 或 ID 階段 J、JAL 為 PC_ABS_JUMP，EXE 階段 BEQ、BNE、BLTZ 為 PC_REL_JUMP，否則均為 PC_NEXT

if ((State == `STATE_IF || State == `STATE_ID) && OpCode == `OP_JR) PCSrc = https://www.cnblogs.com/hez2010/p/`PC_REG_JUMP;
else if ((State == `STATE_IF || State == `STATE_ID) && (OpCode == `OP_J || OpCode == `OP_JAL)) PCSrc = `PC_ABS_JUMP;
else if ((State == `STATE_EXE_AL || State == `STATE_EXE_BR || State == `STATE_EXE_LS) && (OpCode == `OP_BEQ && Zero) || (OpCode == `OP_BNE && !Zero) || (OpCode == `OP_BLTZ && Sign)) PCSrc = `PC_REL_JUMP;
else PCSrc = `PC_NEXT;

RegDst：ID 階段 JAL 為 b00，WB 階段 ADDIU、ANDI、ORI、XORI、SLTI、LW 為 b01，否則均為 b10

if (State == `STATE_ID && OpCode == `OP_JAL) RegDst = 2'b00;
else if ((State == `STATE_WB_AL || State == `STATE_WB_LD) && (OpCode == `OP_ADDIU || OpCode == `OP_ANDI || OpCode == `OP_ORI || OpCode == `OP_XORI || OpCode == `OP_SLTI || OpCode == `OP_LW)) RegDst = 2'b01;
else RegDst = 2'b10;

ALUOp：根據真值表即可得出

case (OpCode)
    `OP_ADD, `OP_ADDIU, `OP_SW, `OP_LW: ALUOp = `ALU_OP_ADD;
    `OP_SUB, `OP_BEQ, `OP_BNE, `OP_BLTZ: ALUOp = `ALU_OP_SUB;
    `OP_SLL: ALUOp = `ALU_OP_SLL;
    `OP_ORI: ALUOp = `ALU_OP_OR;
    `OP_AND, `OP_ANDI: ALUOp = `ALU_OP_AND;
    `OP_SLTI, `OP_SLT: ALUOp = `ALU_OP_SLT;
    `OP_XORI: ALUOp = `ALU_OP_XOR;
endcase

PCWre：ID 階段 J、JAL、JR，或 EXE 階段 BEQ、BNE、BLTZ，或 MEM 階段 SW，或 WB 階段，另外，為保證在每條指令最初階段的時鐘上升沿 PC 發生改變，需要在上一條指令的最后一個下降沿將 PCWre 設定為 1，這樣才能保證 PC 在每條指令最開始的時鐘上升沿改變，

always @(negedge CLK) begin
    case (State)
        `STATE_ID: begin
            if (OpCode == `OP_J || OpCode == `OP_JAL || OpCode == `OP_JR) PCWre <= 1;
        end
        `STATE_EXE_AL, `STATE_EXE_BR, `STATE_EXE_LS: begin
            if (OpCode == `OP_BEQ || OpCode == `OP_BNE || OpCode == `OP_BLTZ) PCWre <= 1;
        end
        `STATE_MEM: begin
            if (OpCode == `OP_SW) PCWre <= 1;
        end
        `STATE_WB_AL, `STATE_WB_LD: PCWre <= 1;
        default: PCWre <= 0;
    endcase
end

邏輯算術運算單元

該模塊是一個32位的ALU單元，會根據控制信號對輸入的運算元進行不同的運算，例如加、減、與、或等，

module ALU(
    input [2:0] ALUOp,
    input [31:0] A,
    input [31:0] B,
    output Sign,
    output Zero,
    output reg [31:0] Result
    );

    always @(*) begin
        case (ALUOp)
            `ALU_OP_ADD: Result = (A + B);
            `ALU_OP_SUB: Result = (A - B);
            `ALU_OP_SLL: Result = (B << A);
            `ALU_OP_OR: Result = (A | B);
            `ALU_OP_AND: Result = (A & B);
            `ALU_OP_LT: Result = (A < B) ? 1 : 0;
            `ALU_OP_SLT: Result = (((A < B) && (A[31] == B[31])) || ((A[31] && !B[31]))) ? 1 : 0;
            `ALU_OP_XOR: Result = (A ^ B);
        endcase
        $display("[ALU] calculated result [%h] from a = [%h] aluOpCode = [%b] b = [%h]", Result, A, ALUOp, B);
    end

    assign Zero = (Result == 0) ? 1 : 0;
    assign Sign = Result[31];

endmodule

暫存器組

該模塊為一個32位而擁有32個寄存的暫存器組，暫存器組接受 InstructionMemory 的輸入，輸出對應暫存器的資料，從而實作讀取暫存器里的資料的功能，

module RegisterFile(
    input CLK,
    input RST,
    input WE,
    input [4:0] ReadReg1,
    input [4:0] ReadReg2,
    input [4:0] WriteReg,
    input [31:0] WriteData,
    output [31:0] ReadData1,
    output [31:0] ReadData2
    );

    reg [31:0] register[1:31];
    integer i;

    assign ReadData1 = ReadReg1 == 0 ? 0 : register[ReadReg1];
    assign ReadData2 = ReadReg2 == 0 ? 0 : register[ReadReg2];

    always @(negedge CLK or negedge RST) begin
        if (!RST) begin
            for (i = 1; i < 32; i = i + 1) begin
                register[i] = 0;
            end
        end
        else if (WE && WriteReg) begin
            register[WriteReg] <= WriteData;
            $display("[RegisterFile] wrote data [%h] into reg $[%d]", WriteData, WriteReg);
        end
    end
endmodule

符號擴展單元

該組件有兩個功能：符號擴展和零擴展，輸入的擴展方法和待擴展的資料，輸出擴展后的資料，

module SignZeroExtend(
    input ExtSel, // 0 - 0 extend, 1 - sign extend
    input [15:0] Immediate,
    output [31:0] DataOut
    );

    assign DataOut[15:0] = Immediate[15:0];
    assign DataOut[31:16] = (ExtSel && Immediate[15]) ? 16'hFFFF : 16'h0000;
endmodule

指令存盤器

把指令集以二進制的形式寫成一個檔案，然后在指令存盤器中讀進來，以讀檔案的方式把指令存盤到記憶體中，實作指令的讀取，

module InstructionMemory(
    input RW,
    input [31:0] IAddr,
    output reg [31:0] DataOut
    );

    reg [7:0] memory[0:95];

    initial begin
        $readmemb(`MEMORY_FILE_PATH, memory);
    end

    always @(IAddr or RW) begin
        if (RW) begin
            DataOut[31:24] = memory[IAddr];
            DataOut[23:16] = memory[IAddr + 1];
            DataOut[15:8] = memory[IAddr + 2];
            DataOut[7:0] = memory[IAddr + 3];
            $display("[InstructionMemory] Loaded instruction [%h] from address [%h]", DataOut, IAddr);
        end
    end
endmodule

資料存盤單元

資料存盤單元負責存取資料，且由時鐘下降沿出發寫操作，實作為1位元組8位的大端方式存盤，

module DataMemory(
    input CLK,
    input mRD,
    input mWR,
    input [31:0] DAddr,
    input [31:0] DataIn,
    output [31:0] DataOut
    );

    reg [7:0] memory[0:127];

    assign DataOut[7:0] = mRD ? memory[DAddr + 3] : 8'bz;
    assign DataOut[15:8] = mRD ? memory[DAddr + 2] : 8'bz;
    assign DataOut[23:16] = mRD ? memory[DAddr + 1] : 8'bz;
    assign DataOut[31:24] = mRD ? memory[DAddr] : 8'bz;

    always @(negedge CLK) begin
        if (mWR) begin
            memory[DAddr] <= DataIn[31:24];
            memory[DAddr + 1] <= DataIn[23:16];
            memory[DAddr + 2] <= DataIn[15:8];
            memory[DAddr + 3] <= DataIn[7:0];
            $display("[DataMemory] saved data [%h] into address [%h]", DataIn, DAddr);
        end
    end
endmodule

程式計數器

在時鐘上升沿處給出下條指令的地址，或在重置信號下降沿處將PC歸零，

PC的下一條指令可能是當前 PC+4，也可能是跳轉指令地址，還有可能因為停機而不變， 因此還需要設計一個選擇器來選擇下一條指令地址的計算方式，為此創建了 JumpPCHelper用于計算 j 指令的下一條 PC 地址，和 NextPCHelper 用于根據指令選擇不同的計算方式，

module PC(
    input CLK,
    input RST,
    input PCWre,
    input [31:0] PCAddr,
    output reg [31:0] NextPCAddr
    );

    initial NextPCAddr = 0;

    always @(posedge CLK or negedge RST) begin
        if (!RST) NextPCAddr <= 0;
        else if (PCWre || !PCAddr) NextPCAddr <= PCAddr;
    end
endmodule

module JumpPCHelper(
    input [31:0] PC,
    input [25:0] NextPCAddr,
    output reg [31:0] JumpPC);

    wire [27:0] tmp;
    assign tmp = NextPCAddr << 2; // address * 4

    always @(*) begin
        JumpPC[31:28] = PC[31:28];
        JumpPC[27:2] = tmp[27:2];
        JumpPC[1:0] = 0;
    end
endmodule

module NextPCHelper(
    input RST,
    input [1:0] PCSrc,
    input [31:0] PC,
    input [31:0] Immediate,
    input [31:0] RegPC,
    input [31:0] JumpPC,
    output reg [31:0] NextPC);

    always @(RST or PCSrc or PC or Immediate or RegPC or JumpPC) begin
        if (!RST) NextPC = PC + 4;
        else begin
            case (PCSrc)
                `PC_NEXT: NextPC = PC + 4;
                `PC_REL_JUMP: NextPC = PC + 4 + (Immediate << 2);
                `PC_REG_JUMP: NextPC = RegPC;
                `PC_ABS_JUMP: NextPC = JumpPC;
                default: NextPC = PC + 4;
            endcase
        end
    end
endmodule

選擇器

資料選擇，用于資料存盤單元之后的選擇，這里需要二選一和三選一資料選擇器，

module Selector1In2#(
    parameter WIDTH = 5
)(
    input Sel,
    input [WIDTH-1:0] A,
    input [WIDTH-1:0] B,
    output [WIDTH-1:0] Y);

    assign Y = Sel ? B : A;
endmodule

module Selector1In3#(
    parameter WIDTH = 5
)(
    input [1:0] Sel,
    input [WIDTH-1:0] A,
    input [WIDTH-1:0] B,
    input [WIDTH-1:0] C,
    output reg [WIDTH-1:0] Y);

    always @(Sel or A or B or C) begin
        case (Sel)
            2'b00: Y <= A;
            2'b01: Y <= B;
            2'b10: Y <= C;
            default: Y <= 0;
        endcase
    end

endmodule

指令暫存器

用時鐘信號 CLK 驅動，采用邊緣觸發寫入指令二進制碼，

module IR(
    input CLK,
    input IRWre,
    input [31:0] DataIn,
    output reg [31:0] DataOut
    );
    always @(posedge CLK) begin
        if (IRWre) begin
            DataOut <= DataIn;
        end
    end
endmodule

資料延遲處理

這部分模塊用于切割資料通路，

module XDR(
    input CLK,
    input [31:0] DataIn,
    output reg [31:0] DataOut
    );
    always @(negedge CLK) DataOut <= DataIn;
endmodule

CPU

有了以上各個模塊，一個簡單的 CPU 基本就完成了，最后再將他們串起來即可，

完結撒花，

標籤：嵌入式

上一篇：ARM64內核記憶體布局圖

下一篇：伙伴系統分配記憶體
