大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦i.MX RT1xxx系列MCU的配套EVK板，
半導體設計廠商發布任何一塊MCU芯片新品，一般都會同步推出基于這款MCU的配套評估板，評估板有很多好處：一、根據評估板上的資源，官方配套軟體開發包里的例程可以變得更豐富，也更貼近客戶真實應用需求；二、評估板可以方便客戶快速驗證MCU芯片的功能與性能，以確定MCU芯片是否能夠勝任客戶專案的需求；三、評估板上的電路設計可供客戶參考，以而加速客戶專案的板卡設計，

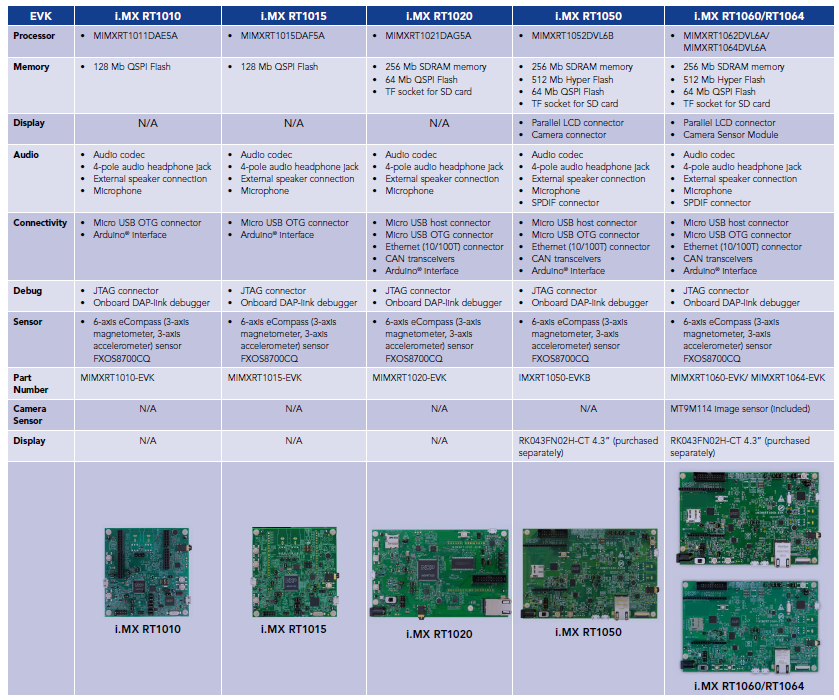

恩智浦（現恩智浦）自2017年推出i.MXRT系列MCU以來，至今已發布數款新品（RT1050、RT1020、RT1060...），每一款芯片都配套了EVK板，下圖是截止目前所有EVK的板載資源的對比，今天痞子衡就選擇其中資源最豐富的MIMXRT1060-EVK來具體聊一聊，
一、如何獲得EVK

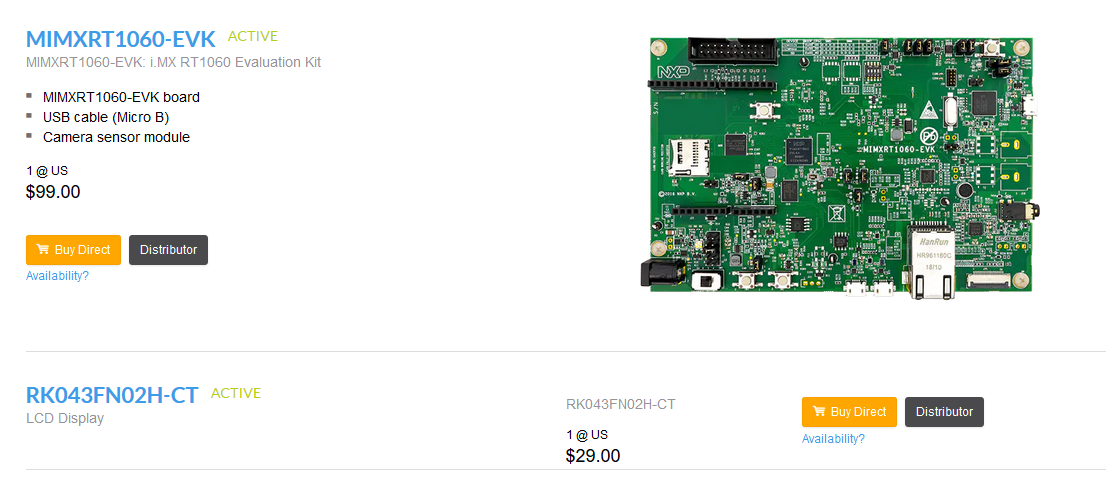

雖然獲取EVK的方式并不唯一（比如積極參加官方送評估板活動、或者直接向官方申請評估板、也可以聯系官方FAE借評估板、還有土豪玩家直接花錢購買），但其中最直接的方式肯定是從官網鏈接購買，打開恩智浦官網，進入 MIMXRT1060-EVK主頁，可以看到如下購買入口，點擊【Buy Direct】進入填識訓資訊并支付即可，
RT1060-EVK可以與Rocktech供貨的4.3英寸TFT屏 RK043FN02H-CT 配套使用，此屏像素為480*272，帶LED背光和電容式觸摸板，如果你的專案有屏顯需求，可以連屏一同購買，
二、初步了解EVK

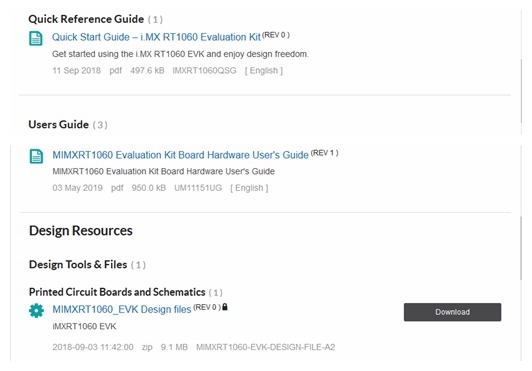

相信大家拿到EVK板第一時間肯定是有點小激動（尤其是有開發板收藏癖的技術宅），激情稍退后開始想了解具體的板載資源，看看EVK板上到底有哪些東西可玩，咱們繼續回到 MIMXRT1060-EVK主頁 往下翻，你可以找到如下幾個重要檔案：
Quick Start Guide: 快速上手指南，非常簡潔的指南，讓你對EVK有個初步認識，并指導你做最基本的開箱測驗，
Hardware User's Guide：硬體用戶指南，比較詳細的硬體指南，分別介紹了EVK板載各種資源的用法以及注意事項，
EVK Design files：硬體設計檔案，這里面包含EVK原理圖，Layout圖，Bom表等PCB設計相關檔案

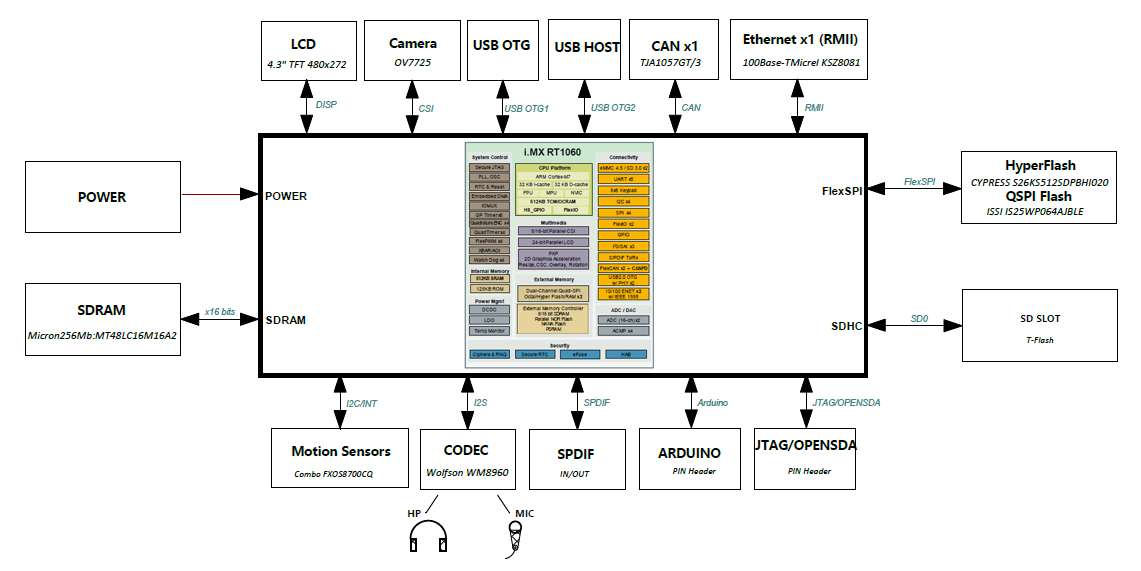

現在讓我們打開RT1060參考手冊與RT1060-EVK原理圖，嘗試把EVK板載資源與RT1060芯片外設模塊聯系起來，從下圖可以看出，RT1060-EVK板載資源基本上能驗證90%的RT1060芯片內部外設，從存盤器介面到音視頻介面、從傳感器介面到各種網路介面應有盡有，基于RT1060-EVK評估板，你可以盡情設計你的酷炫應用，
至此，恩智浦i.MX RT1xxx系列MCU的配套EVK板痞子衡便介紹完畢了，掌聲在哪里~~~
