1. 前言
power supply class為撰寫供電設備（power supply，后面簡稱PSY）的驅動提供了統一的框架，功能包括：
1）抽象PSY設備的共性，向用戶空間提供統一的API，
2）為底層PSY驅動的撰寫，提供簡單、統一的方式，同時封裝并實作公共邏輯，驅動工程師只需把精力集中在和硬體相關的部分即可，
本文將從設計思路、軟體架構、API說明以及怎么撰寫power supply driver四個角度，介紹power supply class，并會在下一篇文章中，分析power supply class的內部邏輯，如果有時間，會在第三篇文章中，以android系統為例，介紹應用軟體怎樣利用power supply class，監控系統的供電狀態，
注：其實所有的class（如input subsystem），思路都是這樣的----抽象共性、統一介面、屏蔽細節，我們在“Linux設備模型(7)_Class”中介紹過，本文在介紹power supply class同時，也以此為例，進一步理解設備模型中class的存在意義和使用方法，
2. 設計思路
先來回答一個問題：kernel中設備驅動的目的，是管理設備，并提供給用戶空間程式使用，那么對PSY設備而言，kernel要管理什么？用戶空間程式要使用什么？
其實PSY設備是一個特例，它的目的很單純，就是為系統供電，如果只考慮這個目的，就不需要任何驅動了，但情況會稍微復雜，因為：
1）PSY設備可能是電池設備（battery，這在嵌入式系統中很常見），這會引申出電量檢測、充電管理等多個議題，
此時，PSY driver需要管理的事情包括：檢測電池型別；檢測電池電量；檢測充電狀態；等等，而用戶空間程式則需要將檢測到的結果，顯示給用戶，
2）系統中可能有多個PSY設備，這些設備還可能有級聯關系，如有些平板電腦中，可能同時存在DC-charger、USB-charger和battery三個供電設備，其中DC-charger和USB-charger可能會給battery供電，再由battery向系統供電，
此時，PSY driver需要管理的事情包括：獲取外部供電設備的連接狀態；充電狀態；等等，同樣，用戶空間程式需要將這些資訊顯示給用戶，
那么，共性已經總結出來了：PSY driver的主要功能，就是向用戶空間程式匯整各類狀態資訊，因此，power supply class的核心思路就是：
將這些狀態資訊，抽象為“屬性（properties）”，由于狀態資訊的型別是有限的，properties的個數也是有限的，
PSY driver只需要負責：該PSY設備具有哪些“屬性”；這些“屬性”的“值（value）”是什么；當“屬性值”發生改變時，通知power supply class，
power supply class負責：將某個PSY設備支持的屬性及其value，以sysfs的形式，提供給用戶空間；當屬性值改變時，以uevent的形式，廣播給用戶空間程式，
另外，power supply class也會協助處理PSY級聯的情況（后面會詳細描述），
3. 軟體架構和API匯整
3.1 軟體架構

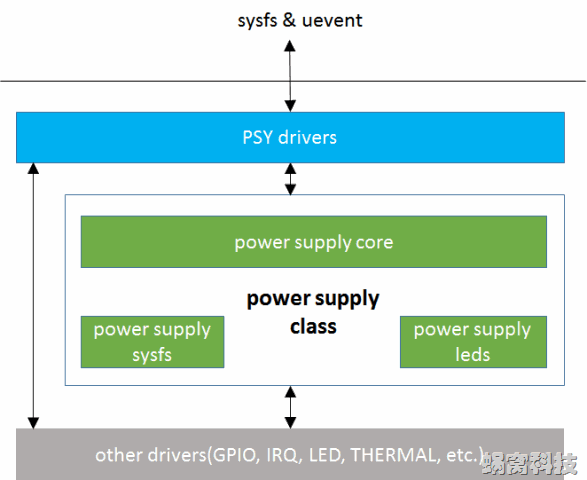

power supply class位于drivers/power/目錄中，主要由3部分組成（可參考下圖的軟體架構）：
1）power supply core，用于抽象核心資料結構、實作公共邏輯，位于drivers/power/power_supply_core.c中，
2）power supply sysfs，實作sysfs以及uevent功能，位于drivers/power/power_supply_sysfs.c中，
3）power supply leds，基于linux led class，提供PSY設備狀態指示的通用實作，位于drivers/power/power_suppply_leds.c中，
最后，驅動工程師可以基于power supply class，實作具體的PSY drivers，主要處理平臺相關、硬體相關的邏輯，這些drivers都位于drivers/power/目錄下，
3.2 核心資料結構
1）struct power_supply
struct power_supply為power supply class的核心資料結構，用于抽象PSY設備，其定義如下：
1: /* include/linux/power_supply.h */
2: struct power_supply {
3: const char *name;
4: enum power_supply_type type;
5: enum power_supply_property *properties;
6: size_t num_properties;
7:
8: char **supplied_to;
9: size_t num_supplicants;
10:
11: char **supplied_from;
12: size_t num_supplies;
13: struct device_node *of_node;
14:
15: int (*get_property)(struct power_supply *psy,
16: enum power_supply_property psp,
17: union power_supply_propval *val);
18: int (*set_property)(struct power_supply *psy,
19: enum power_supply_property psp,
20: const union power_supply_propval *val);
21: int (*property_is_writeable)(struct power_supply *psy,
22: enum power_supply_property psp);
23: void (*external_power_changed)(struct power_supply *psy);
24: void (*set_charged)(struct power_supply *psy);
25:
26: /* For APM emulation, think legacy userspace. */
27: int use_for_apm;
28:
29: /* private */
30: struct device *dev;
31: struct work_struct changed_work;
32: spinlock_t changed_lock;
33: bool changed;
34: #ifdef CONFIG_THERMAL
35: struct thermal_zone_device *tzd;
36: struct thermal_cooling_device *tcd;
37: #endif
38:
39: #ifdef CONFIG_LEDS_TRIGGERS
40: struct led_trigger *charging_full_trig;
41: char *charging_full_trig_name;
42: struct led_trigger *charging_trig;
43: char *charging_trig_name;
44: struct led_trigger *full_trig;
45: char *full_trig_name;
46: struct led_trigger *online_trig;
47: char *online_trig_name;
48: struct led_trigger *charging_blink_full_solid_trig;
49: char *charging_blink_full_solid_trig_name;
50: #endif
51: };
name，該PSY的名稱；
type，該PSY的型別，列舉型，包括：battery、USB charger等等（后面會詳細介紹）；
properties，該PSY具有的屬性串列，列舉型（后面會詳細介紹）；
num_properties，屬性的個數；
supplied_to，一個字串陣列，保存了由該PSY供電的PSY串列，以此可將PSY組織成相互級聯的PSY鏈，這些“被供電”的PSY，稱作supplicant（客戶端、乞求者）；
num_supplies，supply的個數；
get_property/set_property，PSY driver需要重點實作的兩個回呼函式，用于獲取/設定屬性值；
property_is_writeable，回傳指定的屬性值是否可寫（用于sysfs）；
set_charged，該回呼函式的應用場景有點奇怪：外部模塊通知PSY driver，該PSY設備的狀態改變了，自己改變了自己不知道，要外部通知，希望大家在實際作業中不要遇到，不然太糾結了；
changed_work/changed_lock/changed，一個用于處理狀態改變的workqueue，主要思路是：當該PSY的狀態發生改變，啟動一個workqueue，查詢并通知所有的supplicants；
tzd/tcd，如果該PSY具有溫度等屬性，則需要借助linux generic thermal sysfs drivers（溫控子系統）的框架，注冊相應的thermal設備，后面會詳細介紹；
led triggers，如果配置了CONFIG_LEDS_TRIGGERS，則呼叫linux led class的介面，注冊相應的LED設備，用于PSY狀態指示；
dev/of_node，用于保存device、of_node等指標，
2）PSY型別
PSY型別由enum power_supply_type定義：
1: enum power_supply_type {
2: POWER_SUPPLY_TYPE_UNKNOWN = 0,
3: POWER_SUPPLY_TYPE_BATTERY,
4: POWER_SUPPLY_TYPE_UPS,
5: POWER_SUPPLY_TYPE_MAINS,
6: POWER_SUPPLY_TYPE_USB, /* Standard Downstream Port */
7: POWER_SUPPLY_TYPE_USB_DCP, /* Dedicated Charging Port */
8: POWER_SUPPLY_TYPE_USB_CDP, /* Charging Downstream Port */
9: POWER_SUPPLY_TYPE_USB_ACA, /* Accessory Charger Adapters */
10: };
POWER_SUPPLY_TYPE_UNKOWN，未知；
POWER_SUPPLY_TYPE_BATTERY，電池，嵌入式設備、手持式智能設備常用的供電形式；
POWER_SUPPLY_TYPE_UPS，Uninterruptible Power System/Uninterruptible Power Supply，不間斷式供電設備，通過將交流電和蓄電池連接，正常情況下由交流電供電，同時向蓄電池充電，當交流電斷電時，由蓄電池緊急供電，一般用于服務器等設備；
POWER_SUPPLY_TYPE_MAINS，主供電設備，如筆記本電腦的配接器，其特點是可以單獨供電，當其斷電時，再由輔助供電設備供電（如battery）；
POWER_SUPPLY_TYPE_USB/POWER_SUPPLY_TYPE_USB_DCP
/POWER_SUPPLY_TYPE_USB_CDP/POWER_SUPPLY_TYPE_USB_ACA，USB型別的供電，不同點在于充電電流的限制，由USB Battery Charge Spec規定，具體可參考USB組織的規范，或者參考這個鏈接（http://www.cash.idv.tw/wordpress/?p=8334，由于是臺灣博客，被和諧了，呵呵呵！感興趣的同學可以找我要），
3）PSY屬性
power supply class將所有可能PSY屬性，以列舉型變數（enum power_supply_property ）的形式抽象出來，PSY driver可以根據設備的實際情況，從中選取一些，
1: enum power_supply_property {
2: /* Properties of type `int' */
3: POWER_SUPPLY_PROP_STATUS = 0,
4: POWER_SUPPLY_PROP_CHARGE_TYPE,
5: POWER_SUPPLY_PROP_HEALTH,
6: POWER_SUPPLY_PROP_PRESENT,
7: POWER_SUPPLY_PROP_ONLINE,
8: POWER_SUPPLY_PROP_AUTHENTIC,
9: POWER_SUPPLY_PROP_TECHNOLOGY,
10: POWER_SUPPLY_PROP_CYCLE_COUNT,
11: POWER_SUPPLY_PROP_VOLTAGE_MAX,
12: POWER_SUPPLY_PROP_VOLTAGE_MIN,
13: POWER_SUPPLY_PROP_VOLTAGE_MAX_DESIGN,
14: POWER_SUPPLY_PROP_VOLTAGE_MIN_DESIGN,
15: POWER_SUPPLY_PROP_VOLTAGE_NOW,
16: POWER_SUPPLY_PROP_VOLTAGE_AVG,
17: POWER_SUPPLY_PROP_VOLTAGE_OCV,
18: POWER_SUPPLY_PROP_VOLTAGE_BOOT,
19: POWER_SUPPLY_PROP_CURRENT_MAX,
20: POWER_SUPPLY_PROP_CURRENT_NOW,
21: POWER_SUPPLY_PROP_CURRENT_AVG,
22: POWER_SUPPLY_PROP_CURRENT_BOOT,
23: POWER_SUPPLY_PROP_POWER_NOW,
24: POWER_SUPPLY_PROP_POWER_AVG,
25: POWER_SUPPLY_PROP_CHARGE_FULL_DESIGN,
26: POWER_SUPPLY_PROP_CHARGE_EMPTY_DESIGN,
27: POWER_SUPPLY_PROP_CHARGE_FULL,
28: POWER_SUPPLY_PROP_CHARGE_EMPTY,
29: POWER_SUPPLY_PROP_CHARGE_NOW,
30: POWER_SUPPLY_PROP_CHARGE_AVG,
31: POWER_SUPPLY_PROP_CHARGE_COUNTER,
32: POWER_SUPPLY_PROP_CONSTANT_CHARGE_CURRENT,
33: POWER_SUPPLY_PROP_CONSTANT_CHARGE_CURRENT_MAX,
34: POWER_SUPPLY_PROP_CONSTANT_CHARGE_VOLTAGE,
35: POWER_SUPPLY_PROP_CONSTANT_CHARGE_VOLTAGE_MAX,
36: POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT,
37: POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT_MAX,
38: POWER_SUPPLY_PROP_INPUT_CURRENT_LIMIT,
39: POWER_SUPPLY_PROP_ENERGY_FULL_DESIGN,
40: POWER_SUPPLY_PROP_ENERGY_EMPTY_DESIGN,
41: POWER_SUPPLY_PROP_ENERGY_FULL,
42: POWER_SUPPLY_PROP_ENERGY_EMPTY,
43: POWER_SUPPLY_PROP_ENERGY_NOW,
44: POWER_SUPPLY_PROP_ENERGY_AVG,
45: POWER_SUPPLY_PROP_CAPACITY, /* in percents! */
46: POWER_SUPPLY_PROP_CAPACITY_ALERT_MIN, /* in percents! */
47: POWER_SUPPLY_PROP_CAPACITY_ALERT_MAX, /* in percents! */
48: POWER_SUPPLY_PROP_CAPACITY_LEVEL,
49: POWER_SUPPLY_PROP_TEMP,
50: POWER_SUPPLY_PROP_TEMP_MAX,
51: POWER_SUPPLY_PROP_TEMP_MIN,
52: POWER_SUPPLY_PROP_TEMP_ALERT_MIN,
53: POWER_SUPPLY_PROP_TEMP_ALERT_MAX,
54: POWER_SUPPLY_PROP_TEMP_AMBIENT,
55: POWER_SUPPLY_PROP_TEMP_AMBIENT_ALERT_MIN,
56: POWER_SUPPLY_PROP_TEMP_AMBIENT_ALERT_MAX,
57: POWER_SUPPLY_PROP_TIME_TO_EMPTY_NOW,
58: POWER_SUPPLY_PROP_TIME_TO_EMPTY_AVG,
59: POWER_SUPPLY_PROP_TIME_TO_FULL_NOW,
60: POWER_SUPPLY_PROP_TIME_TO_FULL_AVG,
61: POWER_SUPPLY_PROP_TYPE, /* use power_supply.type instead */
62: POWER_SUPPLY_PROP_SCOPE,
63: POWER_SUPPLY_PROP_CHARGE_TERM_CURRENT,
64: POWER_SUPPLY_PROP_CALIBRATE,
65: /* Properties of type `const char *' */
66: POWER_SUPPLY_PROP_MODEL_NAME,
67: POWER_SUPPLY_PROP_MANUFACTURER,
68: POWER_SUPPLY_PROP_SERIAL_NUMBER,
69: };
屬性值相當多，考慮到篇幅問題，本文只列舉幾個（它們也是power supply sysfs支持的屬性），其它的大家可以自行理解，
POWER_SUPPLY_PROP_STATUS，該PSY的status，主要是充電狀態，包括："Unknown", "Charging", "Discharging", "Not charging", "Full"，由列舉型變數（POWER_SUPPLY_STATUS_*）定義，根據設計方案的不同，充電型別的PSY，或者battery型別的PSY，都可能具備該屬性；
POWER_SUPPLY_PROP_CHARGE_TYPE，充電型別，包括："Unknown", "N/A", "Trickle", "Fast"，由列舉型變數（POWER_SUPPLY_CHARGE_TYPE_*）定義；同理根據設計方案的不同，充電型別的PSY，或者battery型別的PSY，都可能具備該屬性；
POWER_SUPPLY_PROP_HEALTH，“健康”情況，包括："Unknown", "Good", "Overheat", "Dead", "Over voltage"等等, 由列舉型變數（POWER_SUPPLY_HEALTH_*）定義，一般用于battery型別的PSY；
POWER_SUPPLY_PROP_TECHNOLOGY，采用的技術，包括："Unknown", "NiMH", "Li-ion", "Li-poly", "LiFe", "NiCd", "LiMn"，由列舉型變數（POWER_SUPPLY_TECHNOLOGY_*）定義，一般用于battery型別的PSY；
POWER_SUPPLY_PROP_CAPACITY_LEVEL，容量，包括："Unknown", "Critical", "Low", "Normal", "High", "Full"，由列舉型變數（POWER_SUPPLY_CAPACITY_LEVEL_*）定義，一般用于battery型別的PSY；
POWER_SUPPLY_PROP_TYPE，PSY型別，比較特殊，保存在“psy->type”變數中，而不在properties陣列中，
3.3 向具體的PSY driver提供的API
power supply class首要任務，是向PSY driver提供統一的驅動撰寫介面，主要包括：
1）PSY的register/unregister API
1: extern int power_supply_register(struct device *parent,
2: struct power_supply *psy);
3: extern int power_supply_register_no_ws(struct device *parent,
4: struct power_supply *psy);
5: extern void power_supply_unregister(struct power_supply *psy);
其中power_supply_register和power_supply_register_no_ws的區別是：power_supply_register注冊的PSY，具備wakeup系統的能力，而power_supply_register_no_ws不具備，
2）PSY狀態改變時通知power supply core的API
1: extern void power_supply_changed(struct power_supply *psy);
當PSY driver檢測到該設備某些屬性值改變時，需要呼叫這個介面，通知power supply core，power supply core會有如下動作：
如果該PSY是其它PSY的供電源，呼叫這些PSY的external_power_changed回呼函式，通知它們（這些PSY具體要做些什么，由它們的自身邏輯決定）；
如果配置了CONFIG_LEDS_TRIGGERS，呼叫power_supply_update_leds，更新該PSY有關的led狀態；
發送notifier，通知那些關心PSY設備狀態的drivers；
以統一的格式，向用戶空間發送uevent（這就是設備模型中class的魅力，對外介面由class core提供，可以節省driver的作業量，同時確保了介面的一致性），>
3）其它雜項介面
1: extern struct power_supply *power_supply_get_by_name(const char *name);
2: extern struct power_supply *power_supply_get_by_phandle(struct device_node *np,
3: const char *property);
4: extern int power_supply_am_i_supplied(struct power_supply *psy);
5: extern int power_supply_set_battery_charged(struct power_supply *psy);
6: extern int power_supply_is_system_supplied(void);
7: extern int power_supply_powers(struct power_supply *psy, struct device *dev);
power_supply_get_by_name，通過名字獲取PSY指標，
power_supply_get_by_phandle，從DTS中，決議出對應dePSY指標（后面會詳細介紹），
power_supply_am_i_supplied，查詢自己是否由其它PSY供電，
power_supply_set_battery_charged，呼叫指定PSY的set_charged回呼，
power_supply_is_system_supplied，查詢系統是否有有效的或者處于online狀態的PSY，如果沒有，可能為桌面系統，
power_supply_powers，在指定設備（通常是該PSY設備）的sysfs目錄（/sys/devices/xxx/）下，創建指定PSY的符號鏈接（/sys/devices/xxx/powers），
3.4 向其它driver提供的用于接收PSY狀態改變notifier的API
通過notifier注冊介面注冊notifier之后，系統任何PSY設備的狀態發生改變，并呼叫了power_supply_changed介面，power supply core就是通知notifier的監聽者，
3.5 向用戶空間程式提供的API
power supply class通過兩種形式向用戶空間提供介面，
1）uevent（具體可參考“Linux設備模型(3)_Uevent”），以“名字=value”的形式，上報所有property的值，格式如下：
POWER_SUPPLY_NAME=xxx /* power supply name */
POWER_SUPPLY_xxx1=xxx /* property = value */
POWER_SUPPLY_xxx2=xxx
…
uevent一般會在PSY設備添加到kernel時，或者PSY屬性發生改變時（可參考3.3中的介紹）發送，
2）sysfs
power supply class在power_supply_sysfs.c中，定義了相當多的默認attribute（見下面），如果某個PSY設備具有某個屬性，該屬性對應的attribute就會體現在sysfs中（一般位于“/sys/class/power_supply/xxx/”中），
1: /* Must be in the same order as POWER_SUPPLY_PROP_* */
2: static struct device_attribute power_supply_attrs[] = {
3: /* Properties of type `int' */
4: POWER_SUPPLY_ATTR(status),
5: POWER_SUPPLY_ATTR(charge_type),
6: POWER_SUPPLY_ATTR(health),
7: POWER_SUPPLY_ATTR(present),
8: POWER_SUPPLY_ATTR(online),
9: POWER_SUPPLY_ATTR(authentic),
10: POWER_SUPPLY_ATTR(technology),
11: POWER_SUPPLY_ATTR(cycle_count),
12: POWER_SUPPLY_ATTR(voltage_max),
13: POWER_SUPPLY_ATTR(voltage_min),
14: POWER_SUPPLY_ATTR(voltage_max_design),
15: POWER_SUPPLY_ATTR(voltage_min_design),
16: POWER_SUPPLY_ATTR(voltage_now),
17: POWER_SUPPLY_ATTR(voltage_avg),
18: POWER_SUPPLY_ATTR(voltage_ocv),
19: POWER_SUPPLY_ATTR(voltage_boot),
20: POWER_SUPPLY_ATTR(current_max),
21: POWER_SUPPLY_ATTR(current_now),
22: POWER_SUPPLY_ATTR(current_avg),
23: POWER_SUPPLY_ATTR(current_boot),
24: POWER_SUPPLY_ATTR(power_now),
25: POWER_SUPPLY_ATTR(power_avg),
26: POWER_SUPPLY_ATTR(charge_full_design),
27: POWER_SUPPLY_ATTR(charge_empty_design),
28: POWER_SUPPLY_ATTR(charge_full),
29: POWER_SUPPLY_ATTR(charge_empty),
30: POWER_SUPPLY_ATTR(charge_now),
31: POWER_SUPPLY_ATTR(charge_avg),
32: POWER_SUPPLY_ATTR(charge_counter),
33: POWER_SUPPLY_ATTR(constant_charge_current),
34: POWER_SUPPLY_ATTR(constant_charge_current_max),
35: POWER_SUPPLY_ATTR(constant_charge_voltage),
36: POWER_SUPPLY_ATTR(constant_charge_voltage_max),
37: POWER_SUPPLY_ATTR(charge_control_limit),
38: POWER_SUPPLY_ATTR(charge_control_limit_max),
39: POWER_SUPPLY_ATTR(input_current_limit),
40: POWER_SUPPLY_ATTR(energy_full_design),
41: POWER_SUPPLY_ATTR(energy_empty_design),
42: POWER_SUPPLY_ATTR(energy_full),
43: POWER_SUPPLY_ATTR(energy_empty),
44: POWER_SUPPLY_ATTR(energy_now),
45: POWER_SUPPLY_ATTR(energy_avg),
46: POWER_SUPPLY_ATTR(capacity),
47: POWER_SUPPLY_ATTR(capacity_alert_min),
48: POWER_SUPPLY_ATTR(capacity_alert_max),
49: POWER_SUPPLY_ATTR(capacity_level),
50: POWER_SUPPLY_ATTR(temp),
51: POWER_SUPPLY_ATTR(temp_max),
52: POWER_SUPPLY_ATTR(temp_min),
53: POWER_SUPPLY_ATTR(temp_alert_min),
54: POWER_SUPPLY_ATTR(temp_alert_max),
55: POWER_SUPPLY_ATTR(temp_ambient),
56: POWER_SUPPLY_ATTR(temp_ambient_alert_min),
57: POWER_SUPPLY_ATTR(temp_ambient_alert_max),
58: POWER_SUPPLY_ATTR(time_to_empty_now),
59: POWER_SUPPLY_ATTR(time_to_empty_avg),
60: POWER_SUPPLY_ATTR(time_to_full_now),
61: POWER_SUPPLY_ATTR(time_to_full_avg),
62: POWER_SUPPLY_ATTR(type),
63: POWER_SUPPLY_ATTR(scope),
64: POWER_SUPPLY_ATTR(charge_term_current),
65: POWER_SUPPLY_ATTR(calibrate),
66: /* Properties of type `const char *' */
67: POWER_SUPPLY_ATTR(model_name),
68: POWER_SUPPLY_ATTR(manufacturer),
69: POWER_SUPPLY_ATTR(serial_number),
70: };
具體意義這里就不再詳細說明了，
4. 怎樣基于power supply class撰寫PSY driver
最后從PSY driver的角度，說明一下怎么基于power supply class，撰寫驅動：
1）根據硬體spec，確定該PSY設備具備哪些特性，并把它們和enum power_supply_property 中所定義的property對應，
2）根據實際情況，實作這些properties的get/set介面，
3）定義一個struct power_supply變數，并初始化必要的欄位后，呼叫power_supply_register或者power_supply_register_no_ws，將其注冊到kernel中，
4）根據實際情況，啟動設備屬性變化的監控邏輯，例如中斷、輪詢等，并在發生改變時，呼叫power_supply_changed，通知power supply core，
也許您會笑，說著簡單啊！確實如此，不變的原則：framework只能給我們提供良好的機制、便捷的方式、等等，但是，設備要做什么事情，只有設備驅動最清楚，永遠都不可能偷懶啊！
轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/38494.html
標籤：嵌入式
