CDK開發環境介紹

CDK全稱C-SKY Development Kit, 是平頭哥推出的, 支持平頭哥自研指令集C-SKY架構和RISC-V架構的芯片的集成開發環境, 為開發者提供統一的圖形開發界面, 幫助開發者進行應用開發. 這篇說明是為了讓CDK用戶能快速上手使用SDK運行示例代碼.

下載, 安裝和運行

CDK最新版本下載地址 https://occ.t-head.cn/community/download 點擊工具->集成開發環境CDK
當前版本為 V2.10.5, 大小 959.91MB, 安裝需要 3.64 GB 空間
直接解壓縮后運行setup.exe安裝, 建議使用默認路徑D:\C-Sky\CDK, 如果C盤空間充足, 也可以使用C:\C-Sky\CDK. 注意路徑中不能包含中文
安裝結束后可以在Windows程式選單中找到CDK, 直接點擊可以啟動CDK

打開專案

因為CDK本身不帶版本管理工具, 所以需要自行檢出wm-sdk-w806專案(Github地址, Gitee地址), 命令如下

# github
git clone https://github.com/IOsetting/wm-sdk-w806.git
# 或者使用 gitee
git clone https://gitee.com/iosetting/wm-sdk-w806.git

在CDK中,

點擊選單Project->Open Multi-Project Workspace,
打開專案檔案, 專案檔案的路徑tools\W806\projects\SDK_Project\project\CDK_WS\W806_SDK\W806_SDK.cdkws

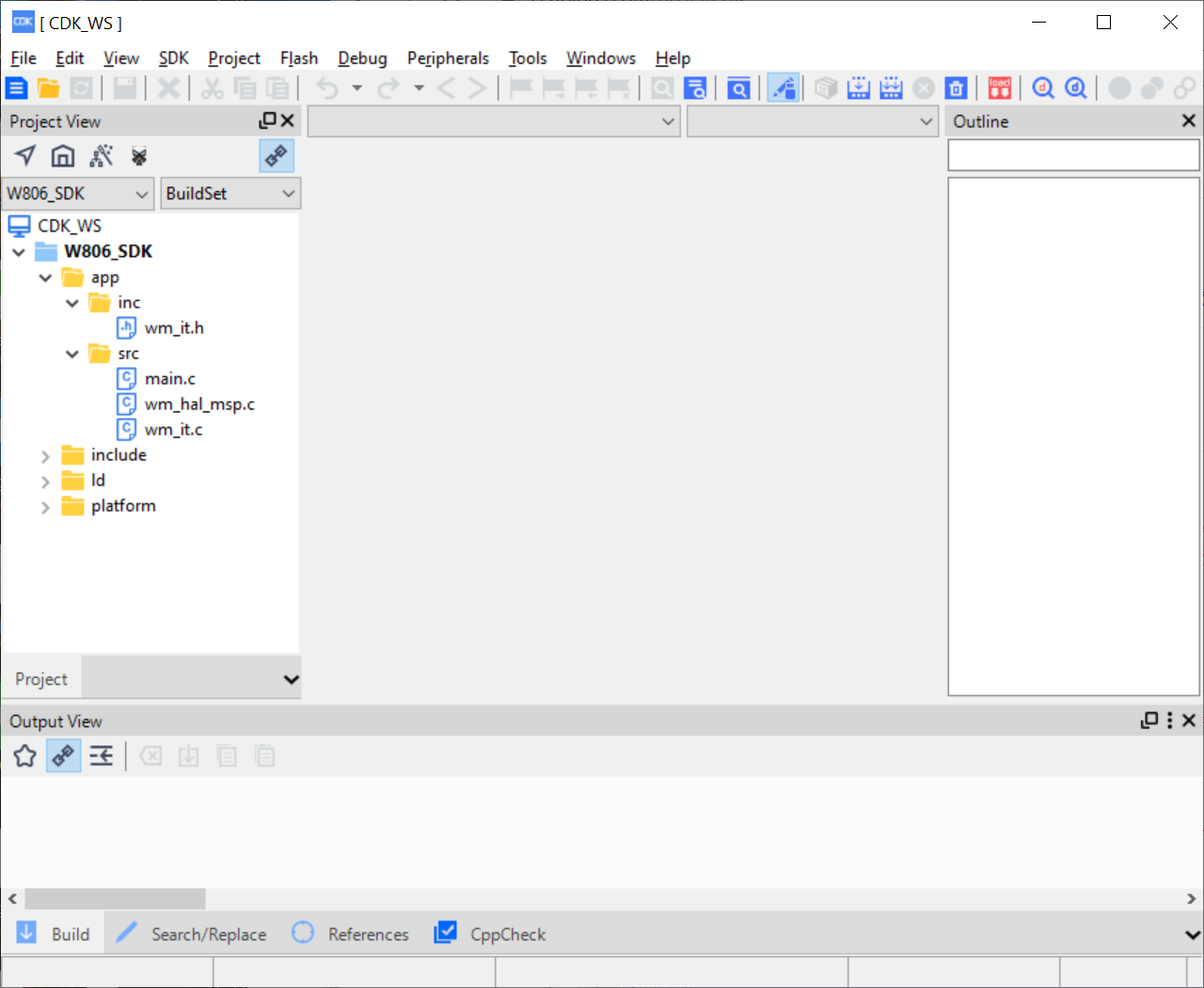

此時在CDK中就可以看到一個名為W806_SDK的專案

第一次編譯

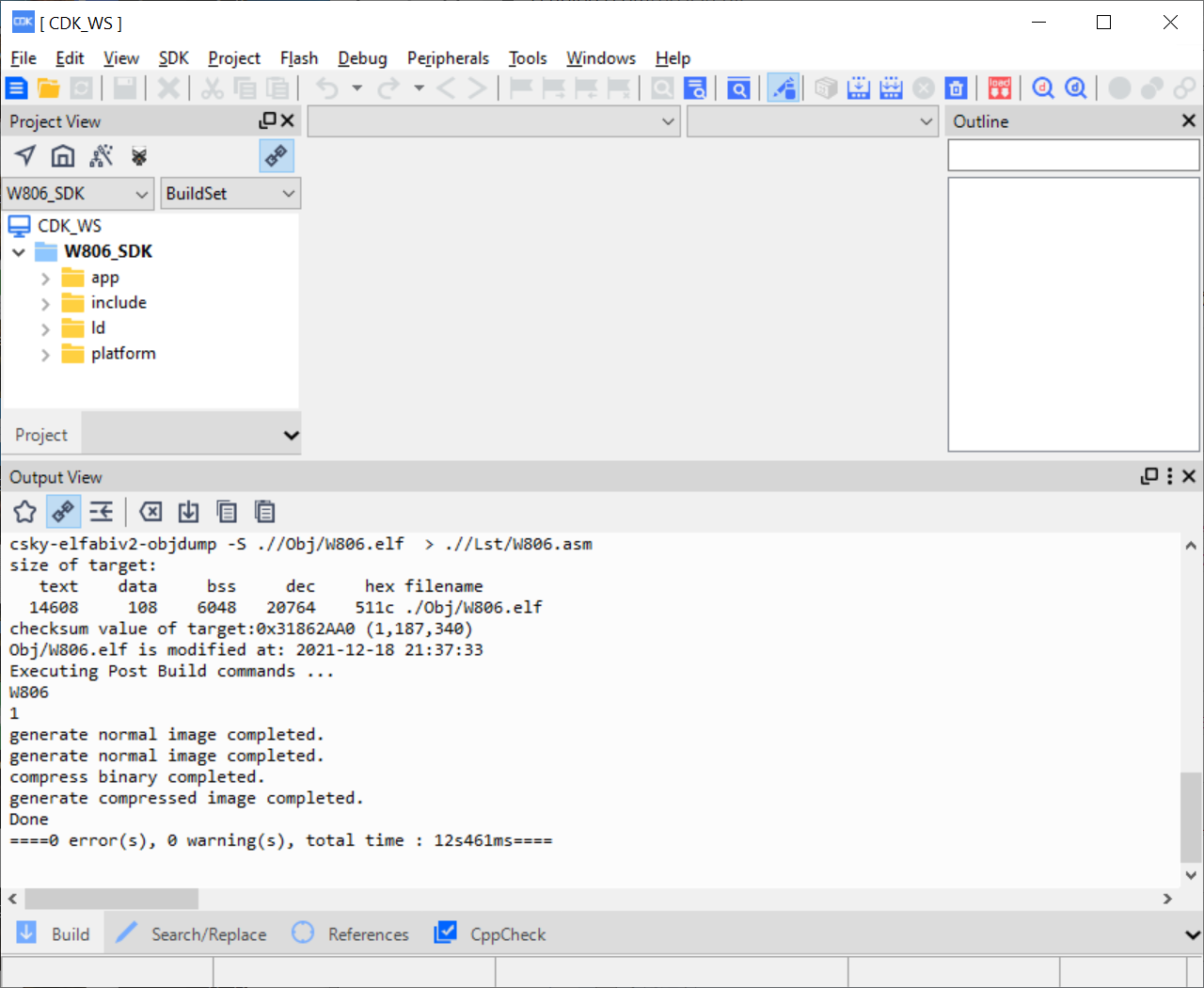

專案已經預置了流水燈示例代碼, 可以直接使用選單Project->Build Active Project進行編譯(也可以使用對應的快捷鍵F7). 如果一切正常, 下方Output View會顯示以下輸出

Build target ' W806_SDK BuildSet '
"----------Building project:[ W806_SDK - BuildSet ]----------"
csky-elfabiv2-gcc -c  ../../../../../../..
...
csky-elfabiv2-gcc -o  Obj/W806.elf  -Wl,-zmax-page-size=1024 ... -lm
csky-elfabiv2-objdump -S .//Obj/W806.elf  > .//Lst/W806.asm
size of target:
   text	   data	    bss	    dec	    hex	filename
  14608	    108	   6048	  20764	   511c	./Obj/W806.elf
checksum value of target:0x31862AA0 (1,187,340)
Obj/W806.elf is modified at: 2021-12-18 21:37:33
Executing Post Build commands ...
W806
1
generate normal image completed.
generate normal image completed.
compress binary completed.
generate compressed image completed.
Done
====0 error(s), 0 warning(s), total time : 12s461ms====

第一次燒錄

對于大多數沒有CKLink的用戶, 需要使用單獨的燒錄工具將生成的韌體寫入W806開發板. 聯盛德提供的燒錄工具是 Upgrade_Tools.exe

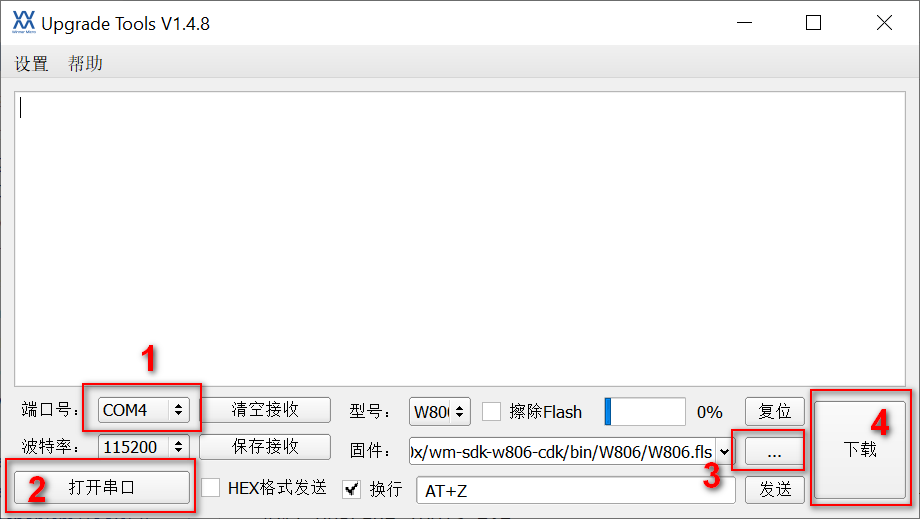

運行 Upgrade_Tools.exe

選擇COM口. 如果連接了多個USB2TTL設備, 需要選擇對應開發板的COM口, 如果只連接了一個, 這里使用默認顯示的即可
點擊打開串口
點擊...選擇韌體, 路徑為bin\W806\W806.fls
點擊下載,
在出現Waiting for restarting device...后, 按開發板上的RESET按鈕開始下載
當顯示Download "wm-sdk-w806-cdk/bin/W806/W806.fls" file success!后, 再次按開發板上的RESET按鈕開始運行
