概述

點亮LED表面看起來貌似很簡單，但是如何想要搞清楚其背后牽涉的每一行代碼的具體含義，還是需要花費一些功夫的，而且，只有把LED的背后只是搞清楚了，才算嵌入式開發的基礎入門，
今天我們就來研究一下LED的重頭戲，RCC_Init；什么是RCC？上手冊：
file

RCC

RCC，Reset and Clock Control，重置以及時鐘控制；STM32手冊使用了兩個章節來對其進行描述，可見它的重要性；對于RCC的初始化也是比較復雜，里面包含了STM32對于時鐘的相關機制，

代碼總覽

void RCC_init(uint16_t PLL)
{
	uint32_t temp=0;

	*((uint32_t *)RCC_CR) |= 0x00010000;
	while(!( *((uint32_t *)RCC_CR) >>17));

	*((uint32_t *)RCC_CFGR) = 0X00000400;

	PLL -= 2;
	*((uint32_t *)RCC_CFGR) |= PLL<<18;

	*((uint32_t *)RCC_CFGR) |= 1<<16;

	*((uint32_t *)FLASH_ACR)|=0x2;
	*((uint32_t *)RCC_CR) |= 0x01000000;
	while(!(*((uint32_t *)RCC_CR) >> 25));

	*((uint32_t *)RCC_CFGR) |= 0x00000002;
	while(temp != 0x02)
	{
		temp = *((uint32_t *)RCC_CFGR) >> 2;
		temp &= 0x03;
	}
}

使能HSE

第一行有效代碼，是熟悉的味道，前一節我們說過，或運算一般用于設定指定位（而且還不影響其他位）

*((uint32_t *)RCC_CR) |= 0x00010000;

看到了RCC_CR，首先就是翻手冊，RCC的章節的RCC_CR章節：
file

然后查看暫存器內部32位的定義：
file
0x00010000轉換為32bit的二進制：0000 0000 0000 0001 0000 0000 0000 0000；這里有一個小技巧，就是學會分割來看，手冊里面的暫存器的定義一般定義是分為上下兩行的；從16進制來看，從左往右，前面4為是負責上面RCC_CFGR的高位16bit，后面4位是對應（二進制）低位16bit，即下面的16bit；對此次而言，低4位都是0，可以不需要care，直接關注高4位即可，其中高4為只有最后一位是有效設定，1對應的四位二進制是0001，即16位設定為1，查看暫存器定義的16位對應的是HSEON位，即使能HSEON，

HSE和時鐘

什么是HSEON？需要拆開來看：HSE ON，HSE是High Speed External，外部高速時鐘，所以HSEON就是使能外部高速時鐘；
為什么要配置HSE呢？因為在硬體系統中，各個部件的作業、協調，都是基于系統時鐘的，比如我們通常講的CPU的速度快慢，就是指CPU的時鐘頻率，即每秒鐘能夠作業多少個時鐘；
file

小貼士：

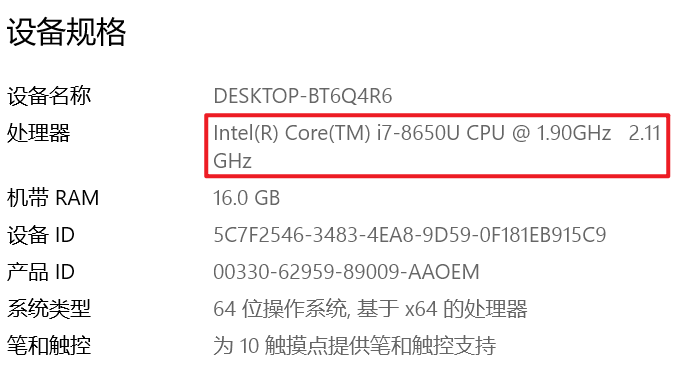

在win10系統中可以看到有兩個頻率，如下圖，分別是1.9GHz以及2.11GHz；其中第一個是Intel提供的標準頻率，其實是CPU名字的一部分，第二個頻率是win10系統自己計算出來的，很多時候和Intel提供的頻率值并不相等；不過兩者相差也不會太大，

系統時鐘有三個來源，分別是HSE（High Spped External），HSI（High Speed Internal）以及PLLCLK，引入了PLL就是因為很多時候，需要基于系統時鐘進行分頻倍頻，比如有的設備（RAM，DMA）需要比系統時鐘快，于是需要通過PLL來進行加倍頻率，還有的低俗的設備需要低于系統頻率作業，也是通過PLL來進行減速，這樣只需要一個系統時鐘就可以同時滿足高速和低俗設備，

所以PLL的時鐘源還是HSE，HSI，不過經過PLL倍頻調節輸出的時鐘稱之為PLLCLK；
再回到我們的代碼里面，這里配置時鐘源就是HSEON（如果需要使用PLL則還需要將PLLx位配置為1）；

確認HSE使能生效

完成了時鐘源的配置，下面一步是等待HSEON的配置的生效：

while(!( *((uint32_t *)RCC_CR) >>17));

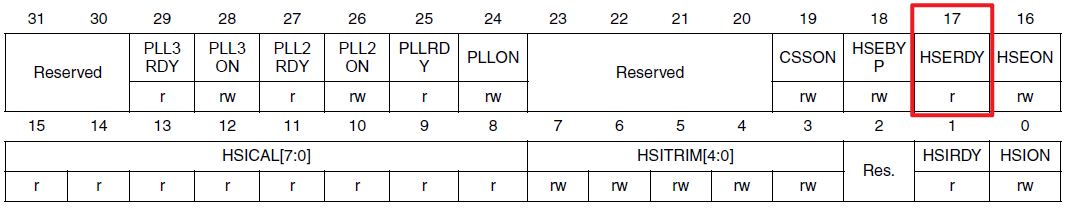

即第等待第18位（編號17）HSERDY的值變成1，當且僅當配置HSEON生效之后，該位置才會由硬體設定為1，注意在暫存器定義里面HSERDY配置為“r”，這個代表軟體層面是無法改變這個bit的值，只能夠讀取：
file

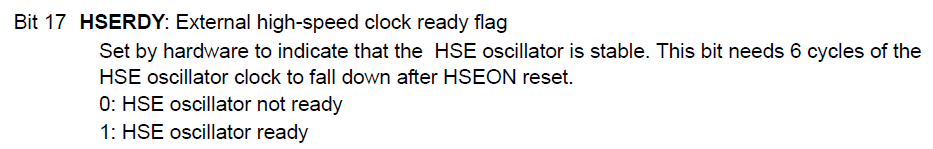

然后再查看暫存器定義里面對于這一位的解釋，0就是HSEON位設定并未生效，1就是設定已經生效：
file
等待的程序是使用位運算里面右移“>>"實作的，右移的運算規則里面是低位直接丟棄，例如11111右移4bit，最后結果就是1；這行代碼的邏輯意義就是RCC_CR右邊17位直接丟棄，即0_{16為拋棄，只是保留了31}18位（注意數字方向，是從左向右逐次減小的，和暫存器定義一致），共計15bit；
又因為上一步驟中通過和0x00010000進行與運算將除了HSEON位之外的位置全部置為“0”了，所以之類RCC_CR右移17位之后，包括HSERDY在內的位全部都是0，只有當HSEON生效之后，HSERDY才是1，即*((uint32_t *)RCC_CR) >>17 = 1，于是此時退出while回圈，

配置其他時鐘

CR位配置解決了，下面我們看一下CFGR的配置：

*((uint32_t *)RCC_CFGR) = 0X00000400;

看到這里，我覺得我們可以總結一下寫暫存器的基本套路：

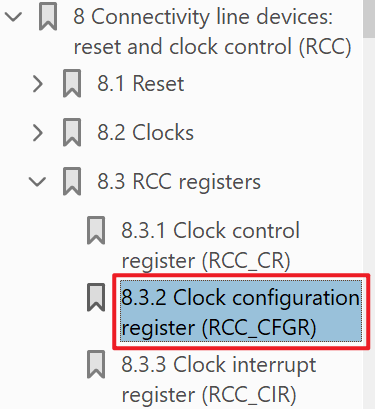

查看手冊相應章節，并了解縮寫意義，比如CFGR，全稱Clock Configuration Register，時鐘配置暫存器：

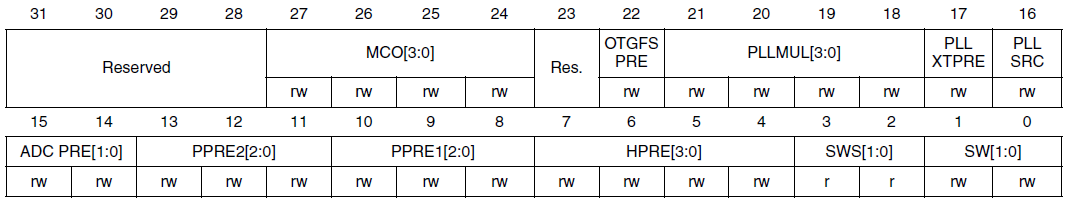

查看暫存器定義：

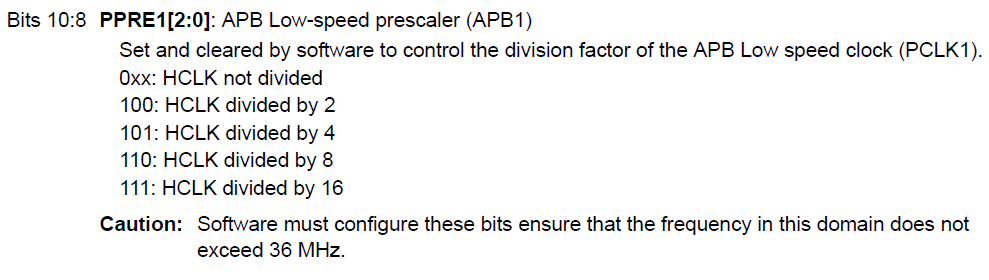

查看具體的某一位的定義，比如我們這里設定為0X00000400，4是在后四位，所以重點關注低16bit，即從15 ~ 0bit：0000 0100 0000 0000，發現正好配置的PPRE1，值為100，手冊介紹如下：

用來配置APB1的從HCLK中獲得時鐘的分頻系數，二進制100對應的分頻系數是2；HCLK是AHB總線的時鐘；然后AHB經過AHB-APB橋接將時鐘分配到APB1和APB2總線，APB1的總線對應PCLK1，APB2總線對應的PCLK2；這里配置的就是APB1時鐘頻率的分頻值，為HCLK/2；

這里有一個坑，雖然顯式的為PCLK1賦值了，但是其實隱式的同時將PCLK2（對應APB2），AHB都賦值了；只不過配置的是0；

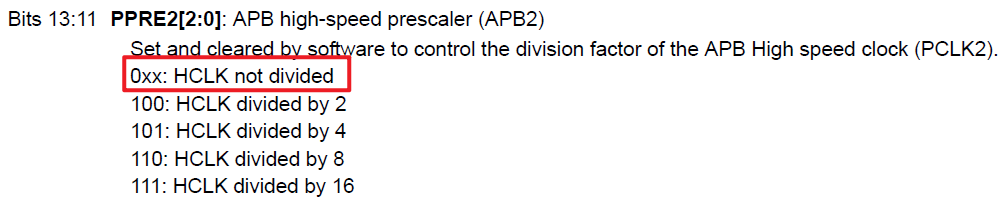

比如PPRE2配置為000，對應的就是不分頻，或者說分頻數為1：
file

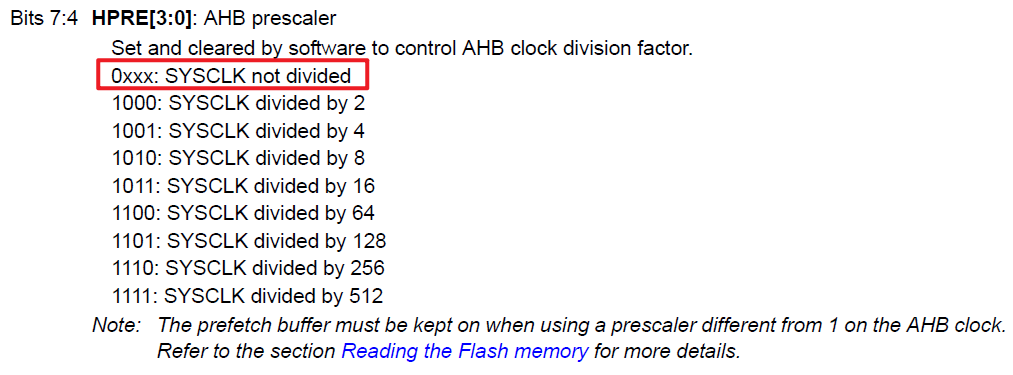

還有HPRE位，配置也是000，對應的不分頻，或者說頻數為1：
file

所以CFGR的配置重要的指定了AHB總線以及APB1和APB2總線的分頻/倍頻數；

設定PLL倍頻數

繼續看后面的代碼，PLL是引數，即倍頻數，PLL上面已經介紹了，專門用于接入時鐘源然后后對其進行分頻倍頻再分配給各個總線（下面掛載的設備）：

PLL -= 2;
*((uint32_t *)RCC_CFGR) |= PLL<<18;

那么這里為什么要-2呢？我們先存疑，理解了下一行代碼謎底就自然打開了；

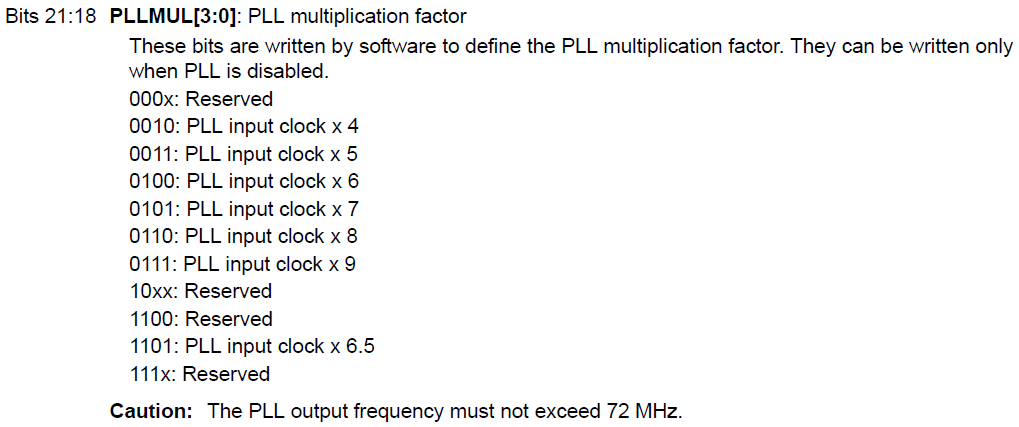

PLL值左移18位，左移是位運算，左移+或運算 = 賦值操作，即將PLL值賦給18位起始的后面四位，通過查看暫存器定義可以看到CFGR的18位起始到后面四位是PLLMUL，再查看手冊對于PLLMUL的解釋：PLL的倍頻；不過看一下賦值情況0010（十進制2）對應是4倍頻，0011（十進制3）對應的是5倍頻，以此類推，就是暫存器的只是和真實的倍頻差2，看到這里你就明白了為什么在PLL -=2了：
file

緊隨其后的，可以知道是要給CFGR的第16bit賦值為1：

*((uint32_t *)RCC_CFGR) |= 1<<16;

查看手冊，是描述PLL時鐘源，1對應是PLL的時鐘原始PREDIV1：

時鐘樹

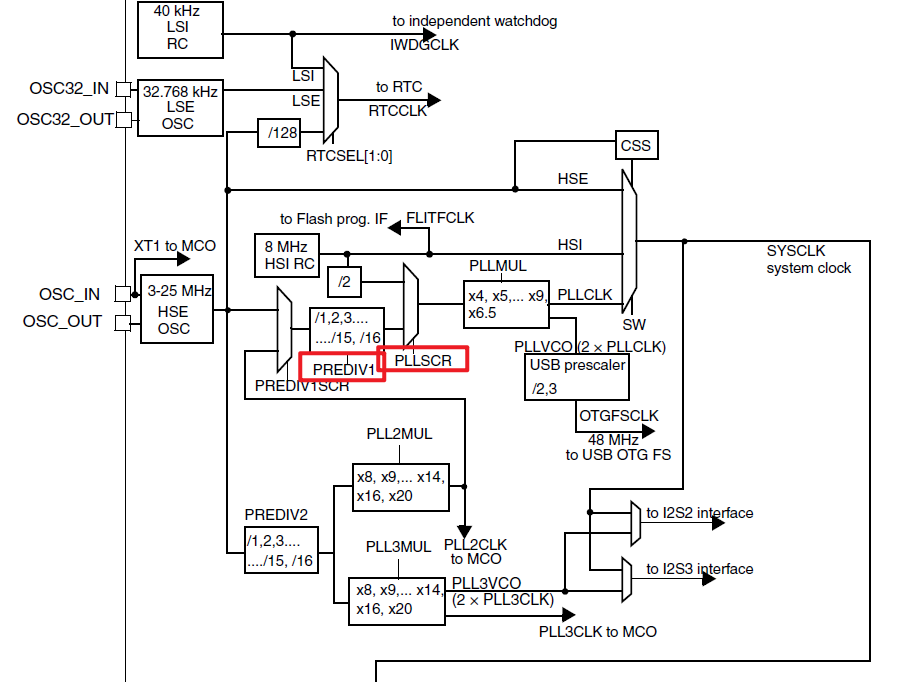

關于PLLSRC以及PREDIV1他們之間關系在時鐘樹（Clock Tree）上面有比較明確的關系說明，從下圖可以看到作為時鐘源最開始是HSE，然后通過時鐘被分頻后成為了PREDIV1，然后再除以2，獲得了PLLSRC：
file

所以如果PLLMUL的值設定為1，即PLL的時鐘源采用內部高速時鐘（HSI），最終輸出時鐘信號在HSI/2即可；
如果值設定為1即采用外部高速時鐘（HSE），在經歷了分頻后輸出為PREDIV1（時鐘）信號，還需要再分頻一下，分頻系數為2；

FLASH ARC配置

再看下面的代碼就沒有那么怕了，直接明白，目的就是要給FLASH的ACR暫存器賦值：

*((uint32_t *)FLASH_ACR)|=0x2;

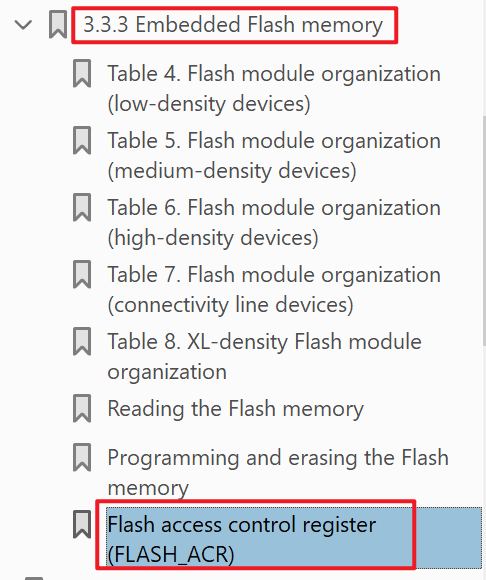

不過這次要找FLash的ACR似乎并不那么順利，很難直接從目錄中查找到，需要全域搜一下ACR，不過還好，沒有讓我們搜索太多時間，在3.3.3章節中找到了：
file

暫存器的定義如下：
file

關于16進制轉2進制補0

這里其實有一個補0問題，就是對于32bit，0x2究竟是0x0000 0002，還是0x2000 0000呢？回歸本源，這兩種表達形式哪一個是2呢？毫無疑問，是第一個；

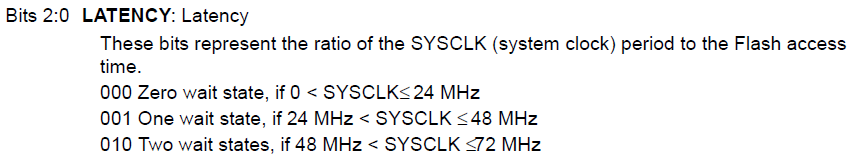

所以這里的0x2，切換到32bit二進制表示就是：0000 0000 0000 0000 0000 0000 0000 0010；可以看到其實有效賦值是LATENCY，位的值是010，查看暫存器定義：
file

代表了比例，系統時鐘比FLASH存取周期的值，010對應的2，即系統時間是Flash的兩倍，所以同步的時候，需要做兩個周期的延遲用以同步CPU和Flash之間時鐘；
為什么需要做此配置呢？首先程式都是存放在FLASH里面，CPU需要從FLASH里面取出執行指令，所以通信之前需要首先同步時鐘；那么就需要知道Flash的時鐘和系統時鐘（CPU時鐘）之間的差別；又因為我們配置時鐘是72MHz，這里010的時鐘范圍包含了72MHz；

使能PLL

下面是對于RCC_CR暫存器最后的配置：

*((uint32_t *)RCC_CR) |= 0x01000000;
while(!(*((uint32_t *)RCC_CR) >> 25));

還是套路：拆解0x0100 0000，只有高16位有有效值，低16位全零；高16位轉換為2進制之后值為：0000 0001 0000 0000，所以我們看到對應操作的是PLLON位，PLLON位說明如下：
file

寫入1則代表打開PLL，上面我們做了關于PLL的倍頻的配置，PLL時鐘源的配置，都是需要在PLL使能之后才會生效，在嵌入式開發中，所有的配置都是基于設備/ 組件使能的前提下才會配置生效；
至于while陳述句和上面配置HSE使能的陳述句的等待READY的功效是一致的；可以通過查看暫存器定義，25位是PLLRDY，while回圈就是等待這一位置為1，是否需要擔心其他位有1從而影響回圈判斷？大可不必，因為31~26都是Reserved，必然為0，唯一的有效位就是PLLRDY位，
可以看到在RCC初始化的代碼中，每次配置一個使能都是需要通過while回圈來確認配置成功了；

配置PLLCLK為系統時鐘

最后一部分代碼，讓RCC_CFGR與0x00000002做或運算：

*((uint32_t *)RCC_CFGR) |= 0x00000002;
while(temp != 0x02)
{
		temp = *((uint32_t *)RCC_CFGR) >> 2;
		temp &= 0x03;
}

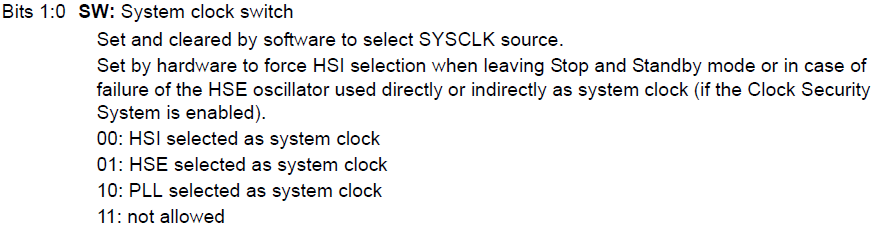

有效為發生在低16位，0000 0000 0000 0010，有效配置位是最后兩位，即SW位（Switch，切換系統時鐘之意），解釋如下，可以看到10代表使用PLL的輸出（PLLCLK）作為系統時鐘：
file

之后的while陳述句則是輪訓查看使能配置是否生效；注意這里的使能生效并沒有采用上面單句while回圈的方式，而是采用賦值方式來進行的，就是因為會有其他位配置會影響判斷；

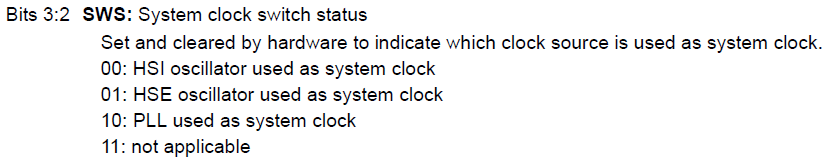

首先看一下SWS位說明：
file

賦值判斷的方式也是非常巧妙，首先是RCC_CFGR右移（>>)2位，擠掉了SW位，現在SWS（Switch Status）位在最后面，然后將其和0x03進行與運算，與運算的目的就是：0位清零，1位保留原值（或運算目的：0位維持原值不變，1位用于置1），

所以，和temp進行與運算0x03的其實是30bit數（最后兩位已經通過右移2位擠掉了）：0000 0000 0000 0000 0000 0000 0000 11，所以就是要取用SWS的位的值，當回傳值為“10”的時候，即0x02，代表PLL已經被設定為系統時鐘，說明RCC_CFGR的配置已經生效，
