前面介紹了在Windows的Keil5環境下使用FwLib_STC8, 以下介紹在Linux(本文使用Ubuntu20.04)的VSCode下的環境搭建

配置VSCode開發環境運行演示用例

前提

已經安裝完VSCode + PlatformIO環境, 并配置好MCS-51 Platform, 如果未完成, 請自行搜索網上的教程和說明
本機已安裝git

頻率設定和引數準備

因為當前在Linux下不能通過燒錄工具調整芯片的內置RC時鐘頻率, 所以芯片的時鐘調整要用其它方法

最簡單直接的方式, 是在Windows下用STC-ISP將芯片設定到目標頻率, 這種方式將來要修改頻率時, 需要再次用STC-ISP進行修改
如果希望將來在Linux下調整無需使用STC-ISP, 則在STC-ISP燒錄時, 勾選最后一項"在程式區結束處添加重要測驗引數", 這些引數記錄了出廠時對芯片這些頻率的標定, 在程式中將這部分引數讀出, 今后要使用哪個頻率就可以直接設定成對應的頻率
- 代碼參考 demo/tim/timer0_print_cpuid.c
對于版本為7.4.4U以上的芯片, 各頻率引數已經固化到CHIPID只讀地址, 可以直接讀取
- 代碼參考 demo/mem/mem_read_chipid.c
無Windows環境的情況, 可以通過代碼動態調整標定(較不精確), 或者通過示波器標定(精確)

對于第二, 第三, 第四種情況, 需要得到以下4個值, 下面配置專案時會用到:

IRCBAND: 頻段編號, 取值范圍為[0x00, 0x11], 對于STC8G和STC8H1K, 因為只有兩個頻段, 所以取值為[0x00, 0x01]
VRTRIM: 對應頻段的電壓標定值
ITRIM: 對應頻段并對應目標頻率的裁剪值, 以上三個引數聯用就可以確定一個時鐘頻率
LITRIM: 對上面三個引數產生的時鐘頻率的微調

在PlatformIO中添加STC8G,STC8H對應的Board

因為PlatformIO的MCS-51中只包含很少的幾種board, 需要預先添加. 對應STC8G, STC8H的board配置可以從這里下載 platform-intel_mcs51/tree/contrib-snovotill/boards.

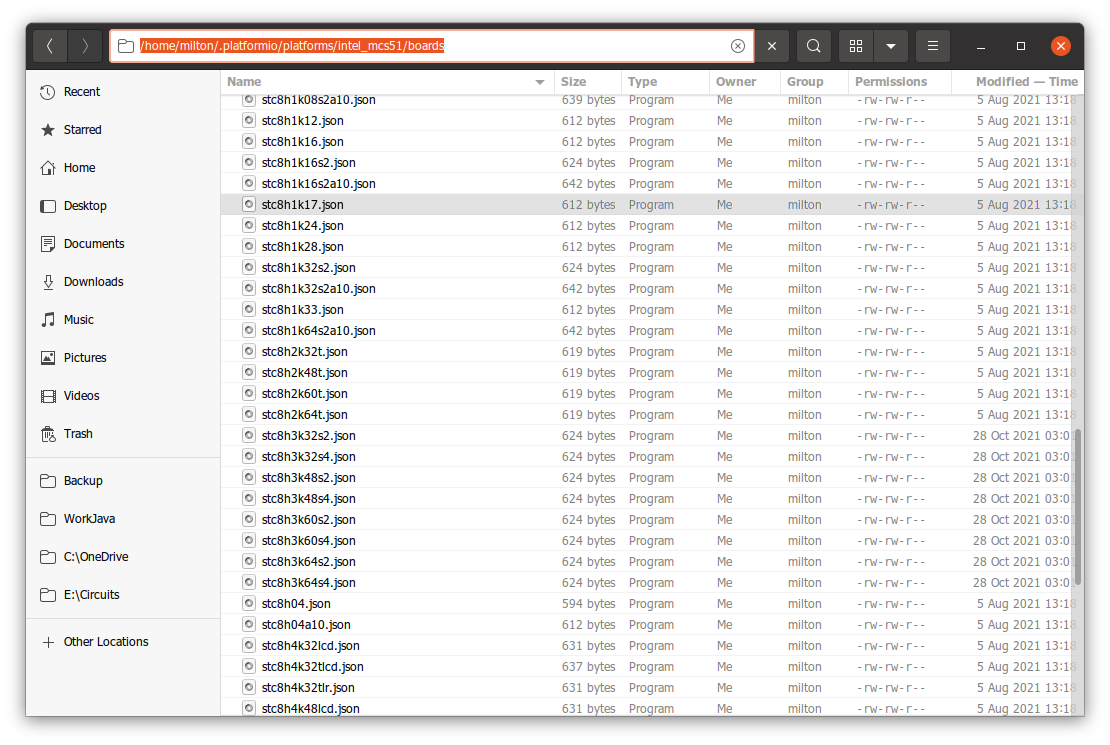

將這些json都放到你本地PlatformIO對應MCS-51的boards目錄下去, 默認路徑為用戶home目錄下的 .platformio/platforms/intel_mcs51/boards 目錄, 如圖

1. 在VSCode中創建專案

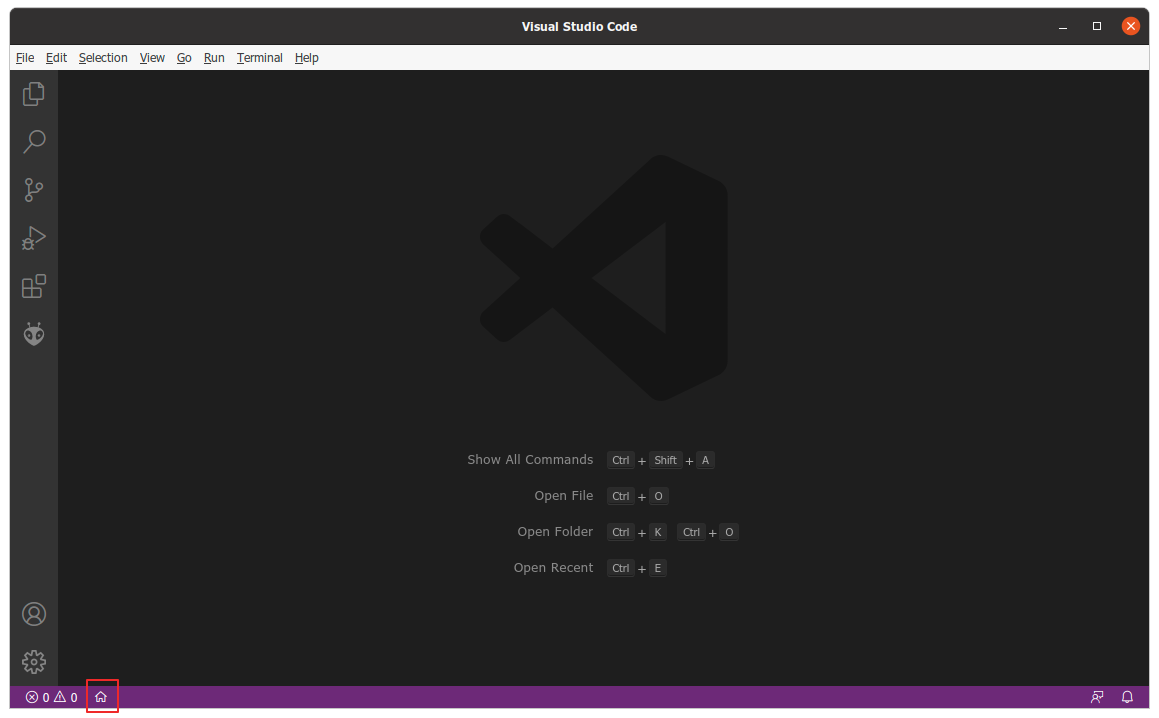

打開VSCode, 在下方點擊PlatformIO圖示, 打開PlatformIO首頁

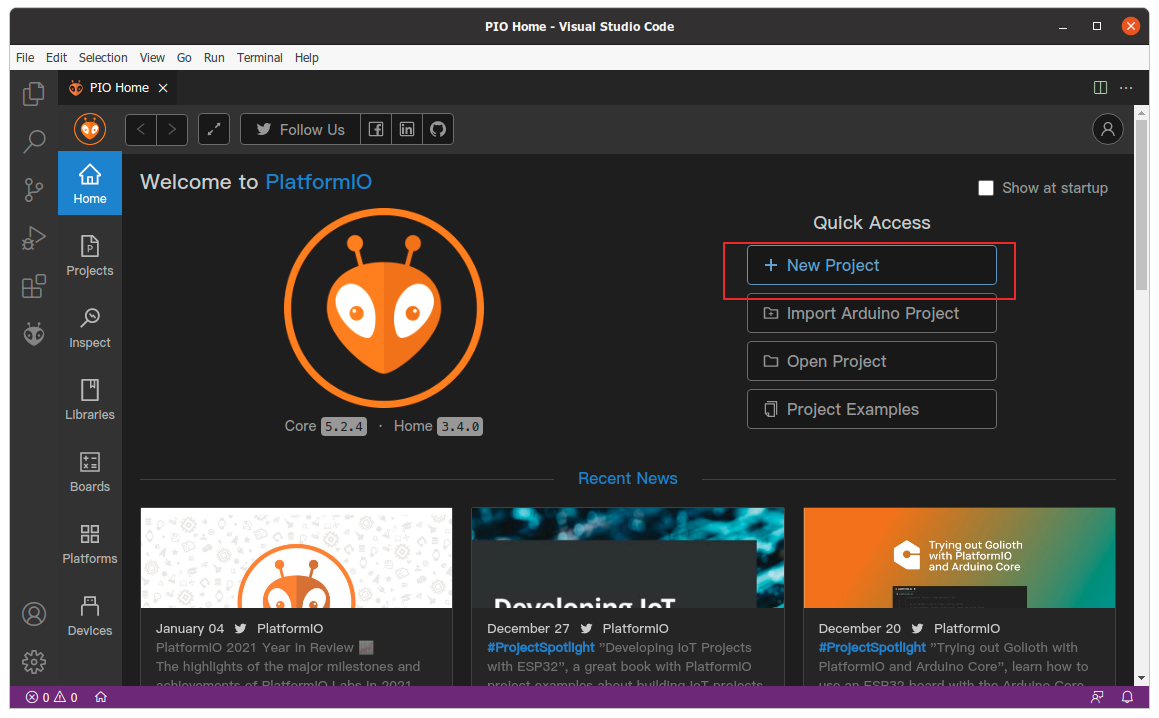

點擊 New Project 打開新專案對話框

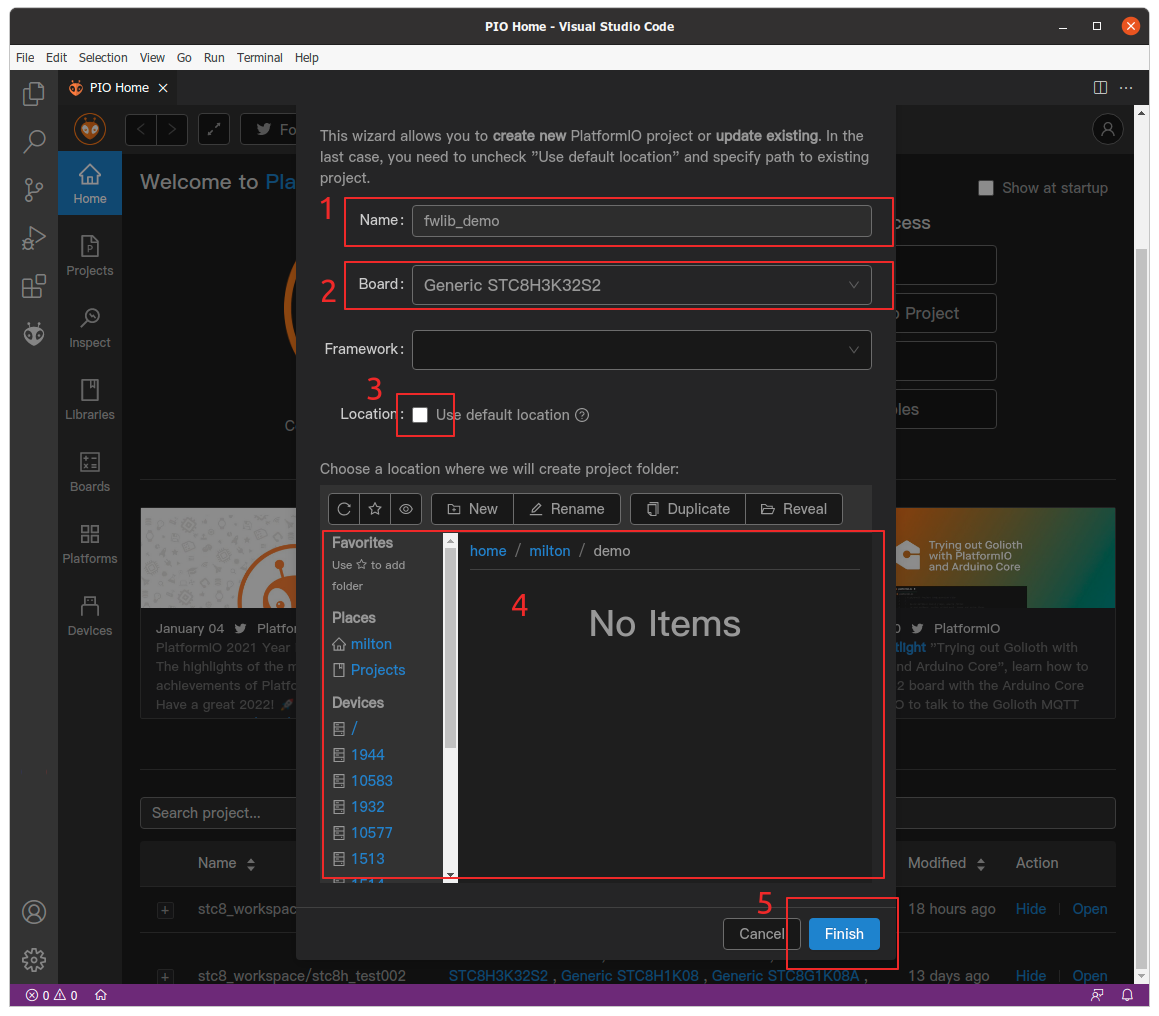

在對話框中依次填寫

Name: 填寫專案名稱
Board: 選擇芯片型號
Framework: 對于MCS-51, 這一項是空白
Location: 選擇專案目錄, 如果不使用默認目錄, 則取消勾選, 自己選擇路徑
點擊Finish創建專案

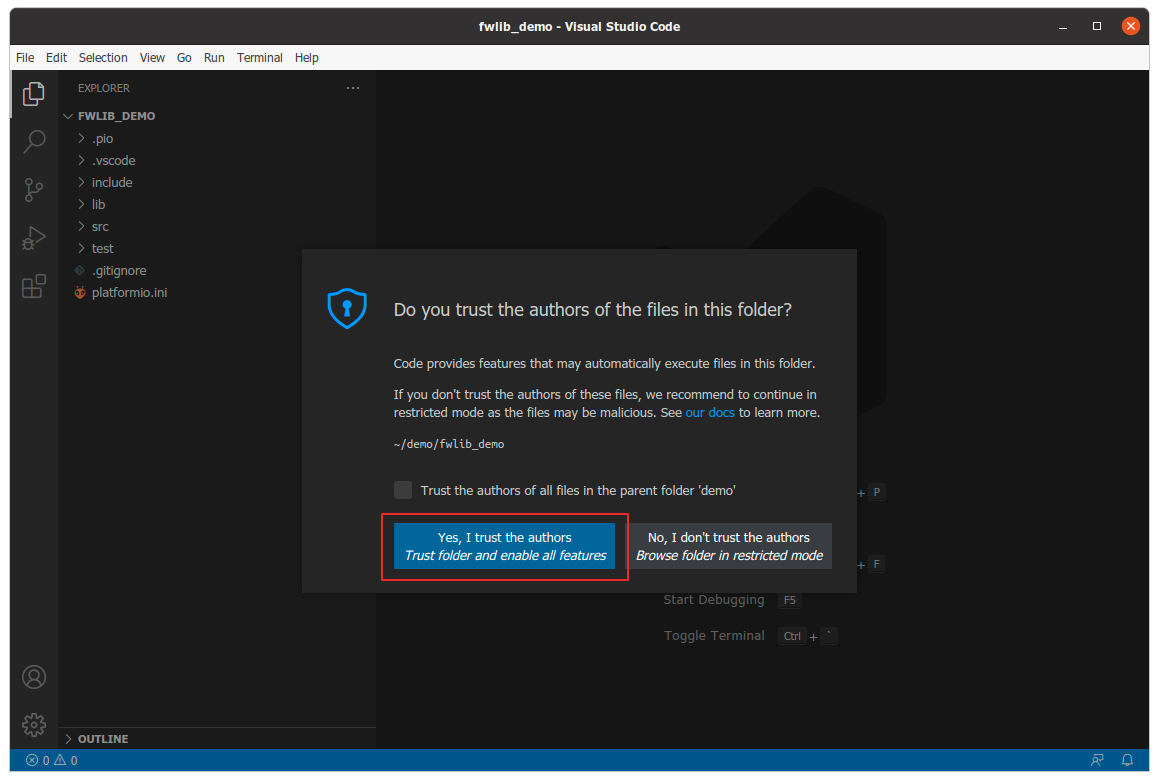

期間會彈出對話框問是否信任此目錄下所有檔案的作者, 選擇"Yes"

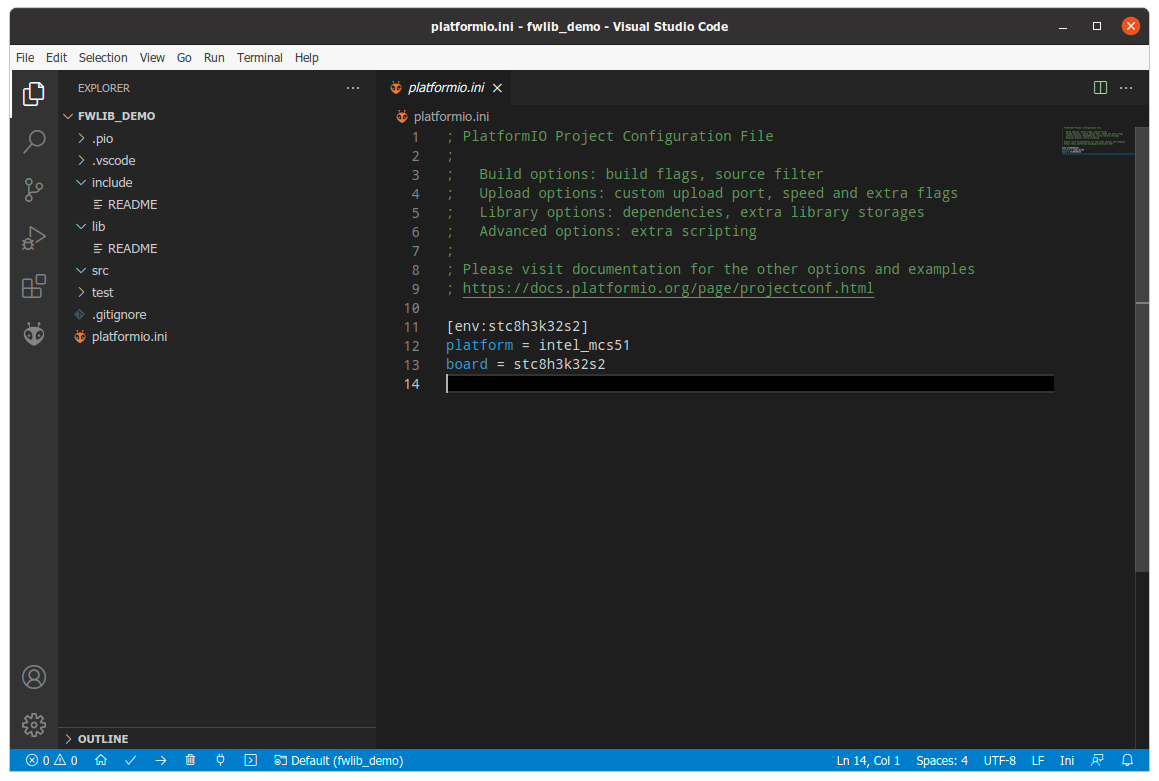

專案創建完成后, 可以看到專案的目錄結構

.
├── include  # 專案的頭檔案路徑
├── lib      # 專案用到的庫檔案, FwLib_STC8將放到這個目錄下
├── src      # 專案的源檔案, 專案代碼都放到這里
└── test     # 專案的測驗檔案

右側則是對應當前環境的配置資訊

2. 匯入FwLib_STC8封裝庫

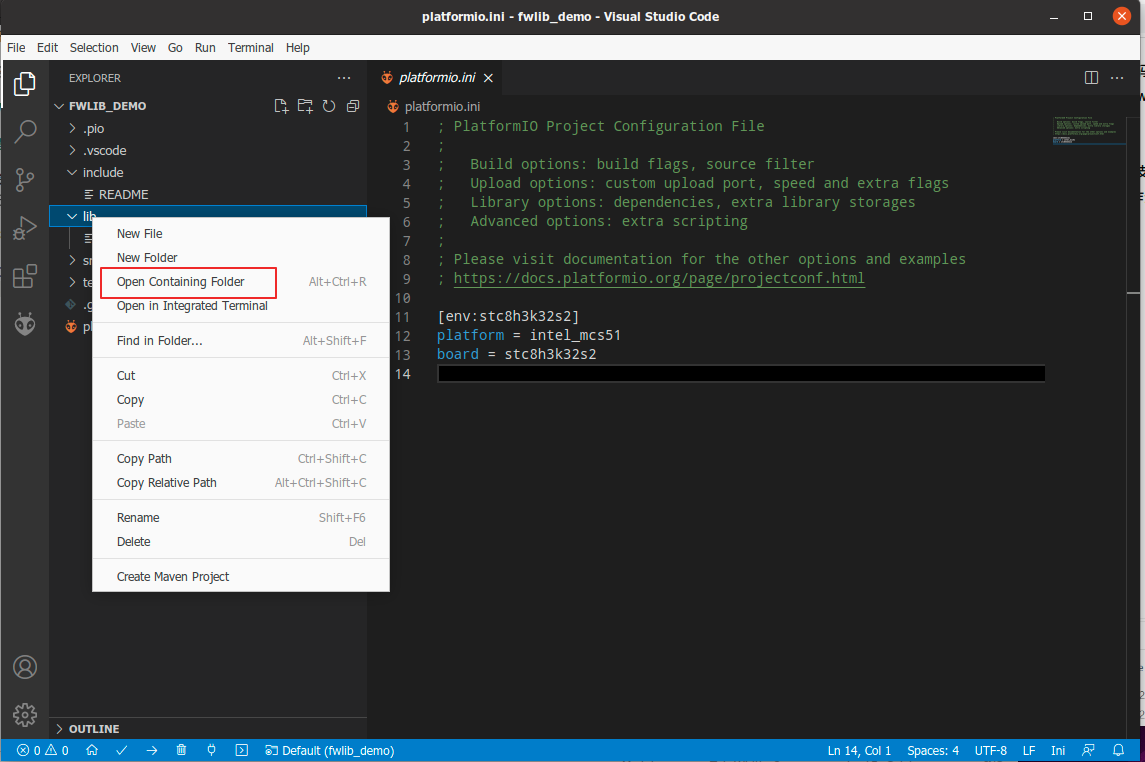

在lib上右鍵, 點擊Open Containing Folder, 打開檔案夾

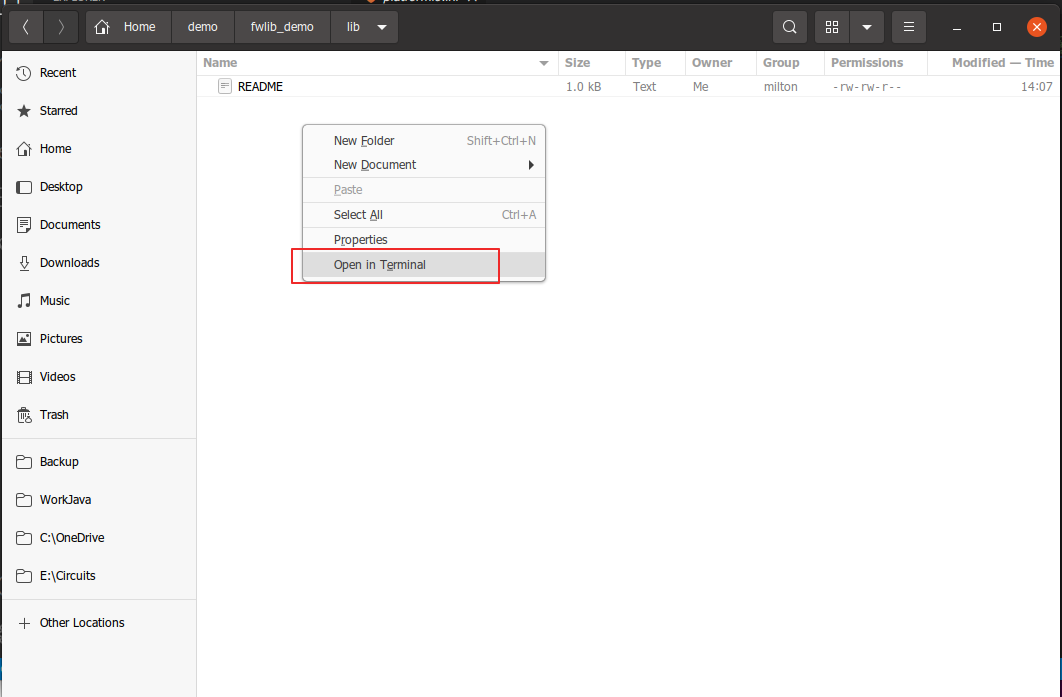

在lib檔案夾下, 注意路徑別錯了, 右鍵點擊Open In Terminal, 或者直接Ctrl + Alt + T打開命令列, 直接cd到這個路徑下也可以,

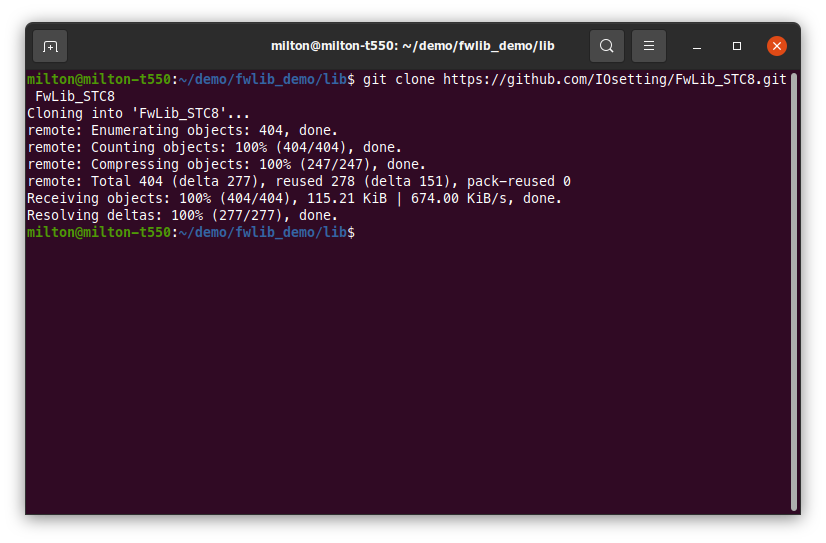

執行git命令將專案克隆到當前路徑

# github
git clone https://github.com/IOsetting/FwLib_STC8.git FwLib_STC8
# 或者giteee
git clone https://gitee.com/iosetting/fw-lib_-stc8.git FwLib_STC8

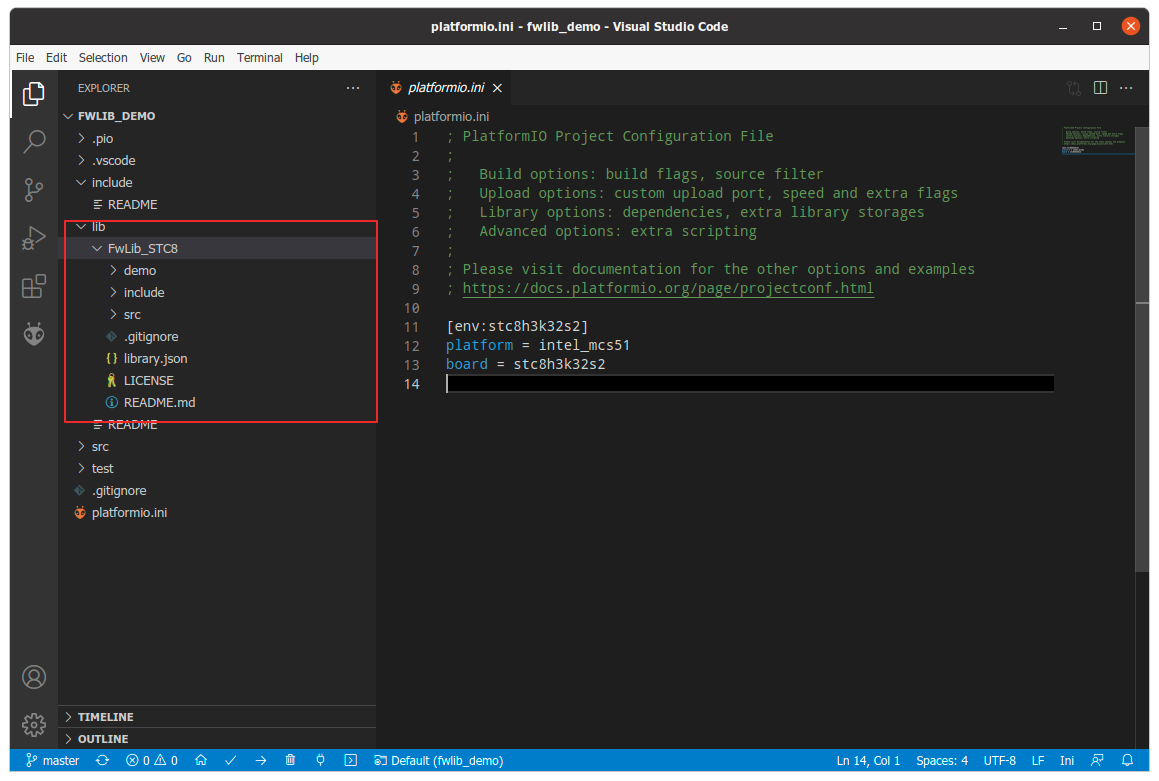

回到VSCode, 可以看到 lib 目錄下已經多了 FwLib_STC8 這個目錄, 并且能看到里面的.h和.c檔案. PlatformIO 會根據封裝庫里的 library.json 將封裝庫自動配置到專案里

3. 編譯演示用例

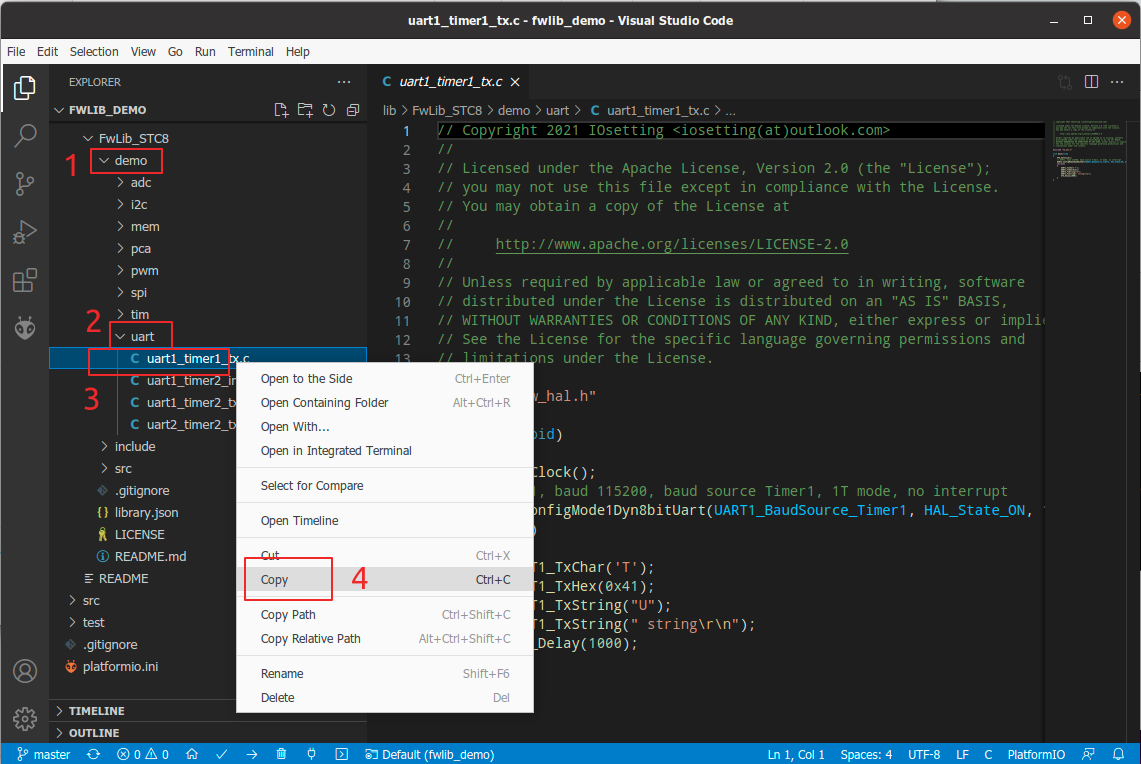

在專案樹中, 瀏覽路徑 FwLib_STC8/demo/uart, 選擇uart1_timer1_tx.c, 這是用Timer1做串口1的波特率發生器的演示代碼, 右鍵點擊 Copy,

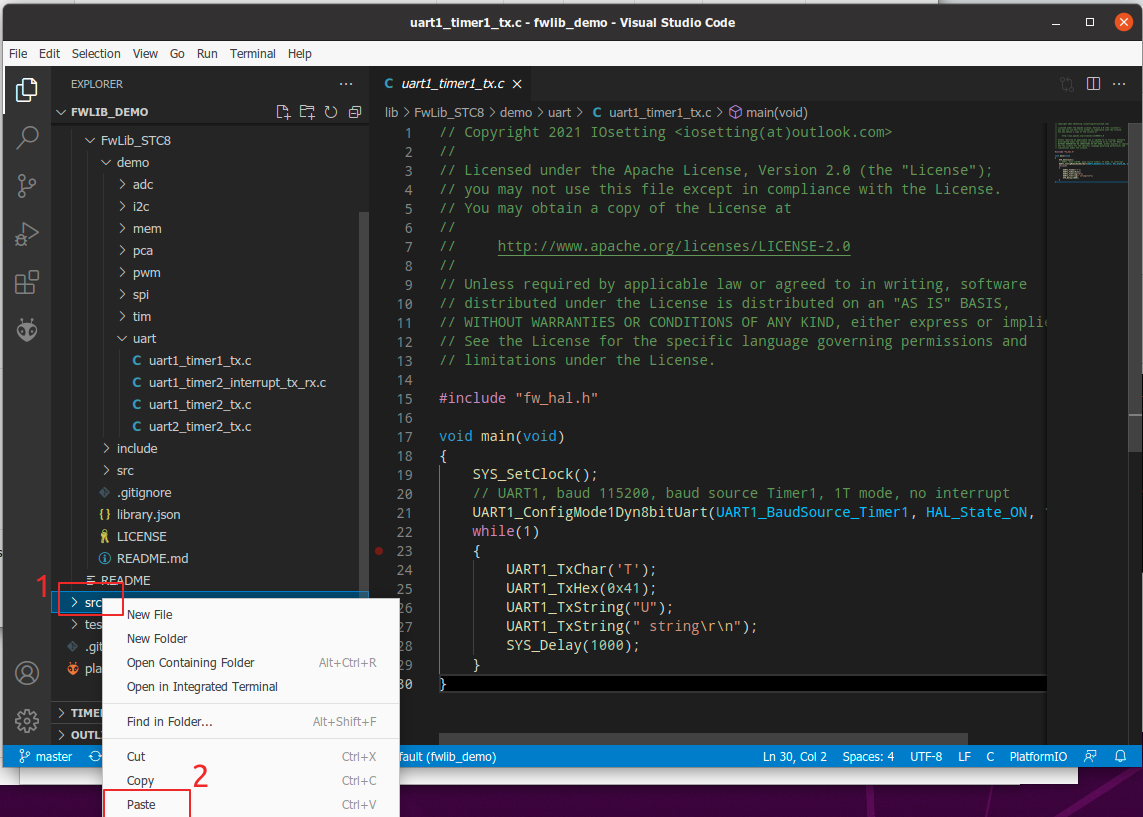

再到 src 上方右鍵點擊 Paste, 將代碼復制到專案代碼目錄

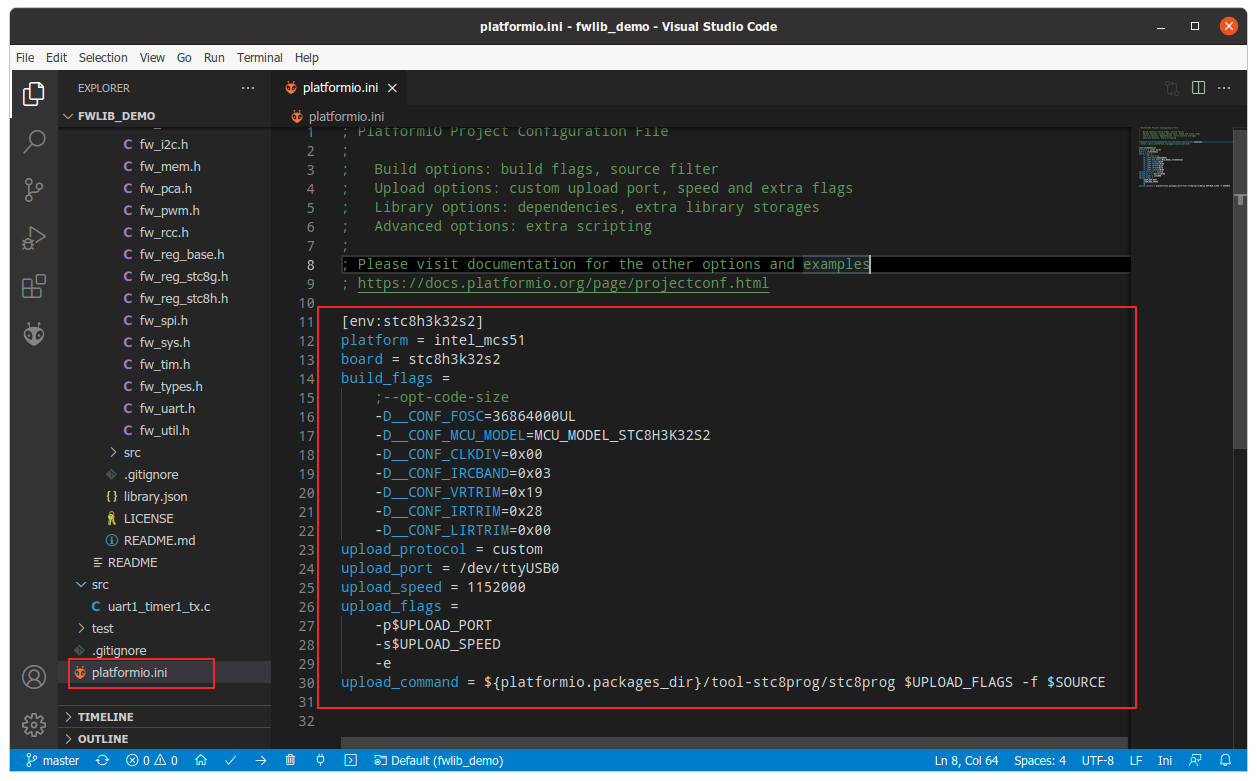

下面配置編譯引數, 打開paltformio.ini, 在下面添加引數,

添加之后的內容為

[env:stc8h3k32s2]
platform = intel_mcs51
board = stc8h3k32s2
build_flags =
    -D__CONF_FOSC=36864000UL
    -D__CONF_MCU_MODEL=MCU_MODEL_STC8H3K32S2
    -D__CONF_CLKDIV=0x02
    -D__CONF_IRCBAND=0x03
    -D__CONF_VRTRIM=0x19
    -D__CONF_IRTRIM=0x28
    -D__CONF_LIRTRIM=0x00
upload_protocol = custom
upload_port = /dev/ttyUSB0
upload_speed = 1152000
upload_flags =
    -p$UPLOAD_PORT
    -s$UPLOAD_SPEED
    -e
upload_command = ${platformio.packages_dir}/tool-stc8prog/stc8prog $UPLOAD_FLAGS -f $SOURCE

對以上編譯引數的說明

build_flags 是編譯時傳入的編譯引數
__CONF_FOSC 是芯片運行時的時鐘頻率, 36864000UL 代表36.864MHz, 如果使用STC-ISP設定, 需要與設定的值一致
__CONF_MCU_MODEL 是芯片型號, 如果不是STC8H3K32S2, 則到include/conf.h 中查找對應的型號
__CONF_CLKDIV 分頻系數, 系統時鐘是 FOSC經過分頻系數分頻后的結果, 默認填0表示不分頻
__CONF_IRCBAND=0x03 以下四個引數都是前面準備階段需要準備的頻率設定值, 如果使用STC-ISP設定, 這四個引數可以不加
__CONF_VRTRIM=0x19
__CONF_IRTRIM=0x28
__CONF_LIRTRIM=0x00

對以上燒錄引數的說明

upload_protocol 燒錄協議, 因為stcgal無法燒錄stc8g, stc8h, 這里設定為 custom, 表示使用自定義的燒錄工具
upload_port 埠, 連接芯片的USB2TTL對應的串口
upload_speed 下載使用的波特率
upload_flags 下載時使用的引數 -e 表示擦除
upload_command 下載使用的完整命令

如果頻率是通過STC-ISP設定, 那么需要將示例代碼中的頻率設定陳述句注釋掉

void main(void)
{
    SYS_SetClock();  // <--- 這行用于根據編譯引數直接設定RC時鐘, 如果使用STC-ISP設定好的時鐘, 要注釋掉這行
    // UART1, baud 115200, baud source Timer1, 1T mode, no interrupt
    UART1_ConfigMode1Dyn8bitUart(UART1_BaudSource_Timer1, HAL_State_ON, 115200);

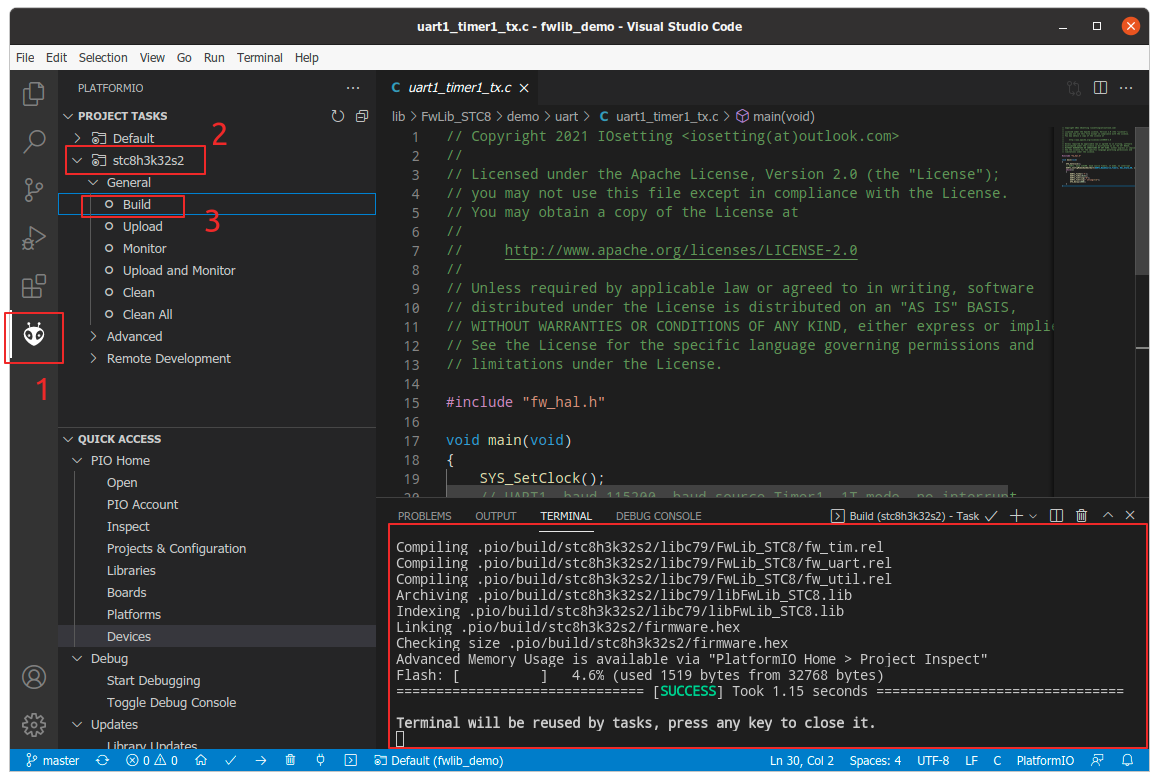

這時候就可以進行編譯了, 點擊左側的PlatformIO圖示, 然后點擊導航欄中的PROJECT TASKS -> stc8h3k32s2(這里根據你的環境命名可能會不同) -> General -> Build

如果最后顯示 SUCCESS, 就表示編譯成功

4. 通過 stc8prog 將韌體燒錄到芯片

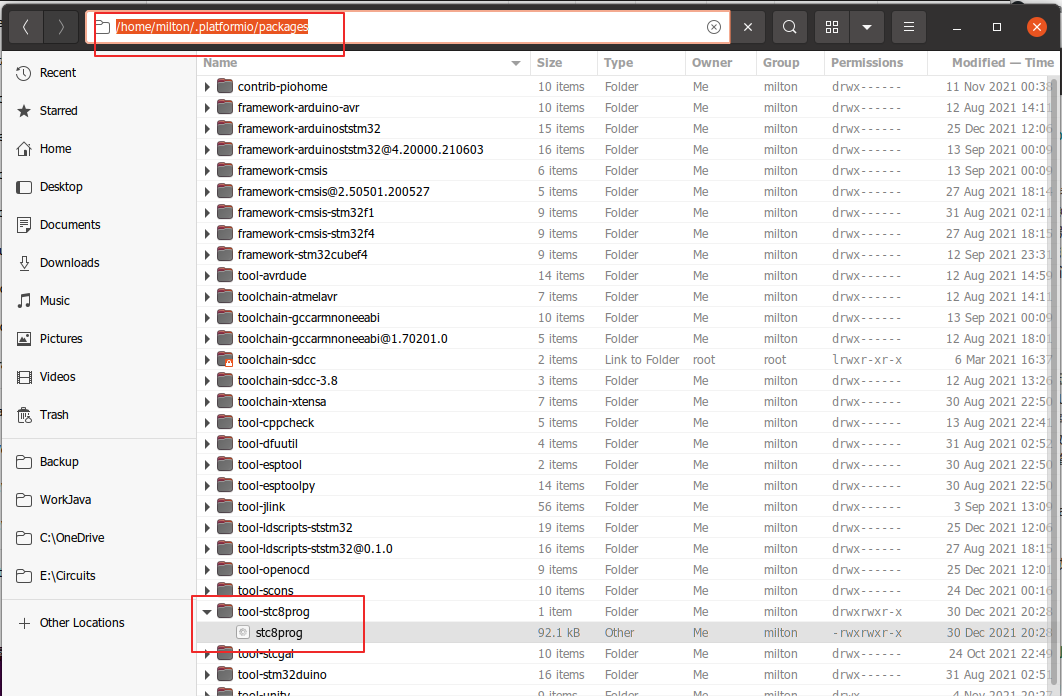

前往 stc8prog 的發布頁stc8prog/releases下載最新版并解壓出 stc8prog 可執行檔案. 瀏覽到自己的PlatformIO的packages安裝目錄, 默認為用戶home目錄下的 .platformio/packages 目錄.
在下面創建目錄 tool-stc8prog, 并將剛才得到的 stc8prog 可執行檔案復制到這個目錄下

回到VSCode, 就可以執行燒錄任務了.

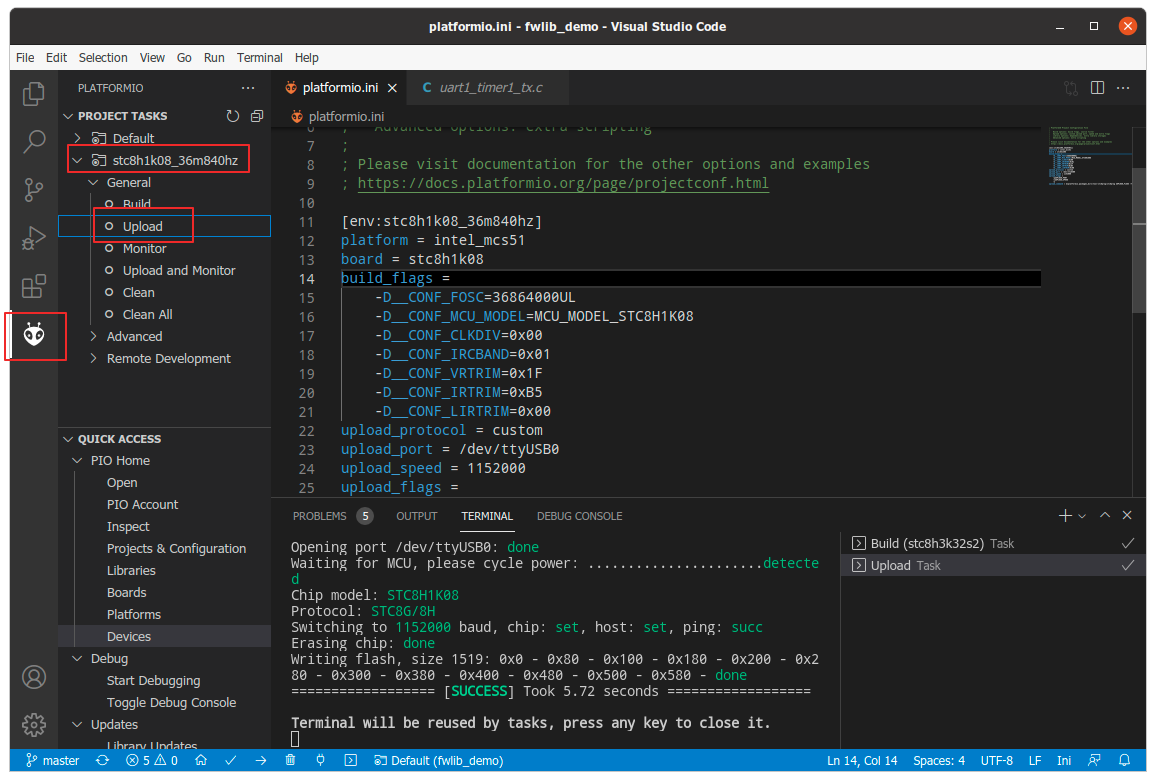

連接好USB2TTL和芯片, 點擊左側PlatformIO圖示, 點擊導航欄中的 PROJECT TASKS -> stc8h3k32s2(這里根據你的環境命名可能會不同) -> General -> Upload, 待下方出現等待提示后對芯片重新上電, 就會開始下載.

下載完成后就會自動運行, 通過串口工具CuteCOM, 或者命令列screen /dev/ttyUSB0 115200, 使用8bit波特率115200連接, 可以觀察到每隔1秒輸出的"T41U string"

5. 運行其它演示用例

如果要運行其它演示用例, 則洗掉include和src目錄下的檔案, 再將需要運行的演示用例檔案復制到src目錄, 按上面的步驟進行編譯和燒錄即可

PlatformIO 的多環境配置

PlatformIO支持同時配置多個環境, 各環境使用不同的芯片和引數, 并設定其中一個為默認環境, 用快捷鍵可以直接對默認環境進行編譯和燒錄, 這點比Keil5要方便很多.

platformio.ini的多環境配置示例如下, 這里配置了兩個環境, 一個是stc8h3k32s2芯片的stc8h3k32s2_36m840hz, 另一個是stc8h1k08的stc8h1k08_36m840hz, 并將stc8h3k32s2_36m840hz設定成了默認環境. 在開發中, 可以直接用快捷鍵Ctrl + F9 喚起編譯, 用快捷鍵 Ctrl + Alt + U 喚起燒錄.

[platformio]
default_envs = stc8h3k32s2_36m840hz

[env:stc8h3k32s2_36m840hz]
platform = intel_mcs51
board = stc8h3k32s2
build_flags =
    ;--opt-code-size
    -D__CONF_FOSC=36864000UL
    -D__CONF_MCU_MODEL=MCU_MODEL_STC8H3K32S2
    -D__CONF_CLKDIV=0x02
    -D__CONF_IRCBAND=0x03
    -D__CONF_VRTRIM=0x19
    -D__CONF_IRTRIM=0x28
    -D__CONF_LIRTRIM=0x00
upload_protocol = custom
upload_port = /dev/ttyUSB0
upload_speed = 1152000
upload_flags =
    -p$UPLOAD_PORT
    -s$UPLOAD_SPEED
    -e
upload_command = ${platformio.packages_dir}/tool-stc8prog/stc8prog $UPLOAD_FLAGS -f $SOURCE


[env:stc8h1k08_36m840hz]
platform = intel_mcs51
board = stc8h1k08
build_flags =
    -D__CONF_FOSC=36864000UL
    -D__CONF_MCU_MODEL=MCU_MODEL_STC8H1K08
    -D__CONF_CLKDIV=0x00
    -D__CONF_IRCBAND=0x01
    -D__CONF_VRTRIM=0x1F
    -D__CONF_IRTRIM=0xB5
    -D__CONF_LIRTRIM=0x00
upload_protocol = custom
upload_port = /dev/ttyUSB1
upload_speed = 1152000
upload_flags =
    -p$UPLOAD_PORT
    -s$UPLOAD_SPEED
    -e
upload_command = ${platformio.packages_dir}/tool-stc8prog/stc8prog $UPLOAD_FLAGS -f $SOURCE

結束

以上就是針對Linux下, VSCode+PlatformIO環境, 使用FwLib_STC8封裝庫進行環境配置和運行演示用例的說明.
