痞子衡嵌入式：揭秘i.MXRT1060,1010上串行NOR Flash冗余程式啟動設計

　　大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是i.MXRT1060,1010上串行NOR Flash冗余程式啟動設計，

　　工業產品設計里經常會有冗余程式/備份程式設計的需求，因為在工業環境里要求設備能夠持續穩定運行，不能輕易宕機，但現實環境中常常有各種意外發生，其中一個常見的意外就是設備主控 MCU 程式被破壞，為了降低程式損壞這種意外帶來的影響，一個很典型的做法就是增加 MCU 程式的份數，第一份被破壞，就啟動第二份...，用程式數量的增加來降低啟動失敗率，這屬于概率學手段范疇，

　　我們知道恩智浦 i.MXRT 系列 MCU 內部沒有非易失性存盤器，它需要搭配外部存盤器來作業，可選存盤器型別非常多： NOR Flash, NAND Flash, eMMC, SD卡都行，其中對于 NAND 型存盤器，冗余程式設計是必備的，因為 NAND 本身允許壞塊現象存在，所以不得不做冗余設計，而對于 NOR 型存盤器，冗余設計則不是必需的，偏偏串行 NOR Flash 是 i.MXRT 最常用的搭檔，那該怎么辦？別急，今天痞子衡介紹的就是 i.MXRT1010/1060 上串行 NOR Flash 冗余程式設計，恩智浦已經都給你考慮到了，

• Note：本文所涉及的串行 NOR Flash 冗余程式設計在早期的 i.MXRT1050/1020/1015 型號上不被支持，

一、初識冗余程式啟動

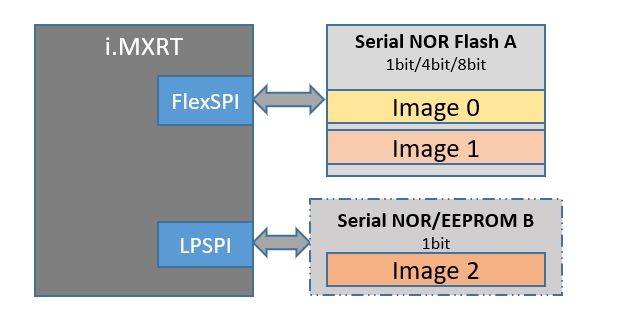

　　在 i.MXRT 上可以掛載串行 NOR Flash 去啟動程式的外設有兩個，分別是 FlexSPI 和 LPSPI，如下圖所示，其中連接在 FlexSPI 上的 Flash A 屬于主啟動設備，連接在 LPSPI 上的 Flash B 屬于備份啟動設備（關于備份設備啟動詳見痞子衡舊文 《從Serial(1-bit SPI) EEPROM/NOR恢復啟動》），

• Note: 并不是所有 i.MXRT 型號都支持 LPSPI 外設掛載存盤器去啟動，

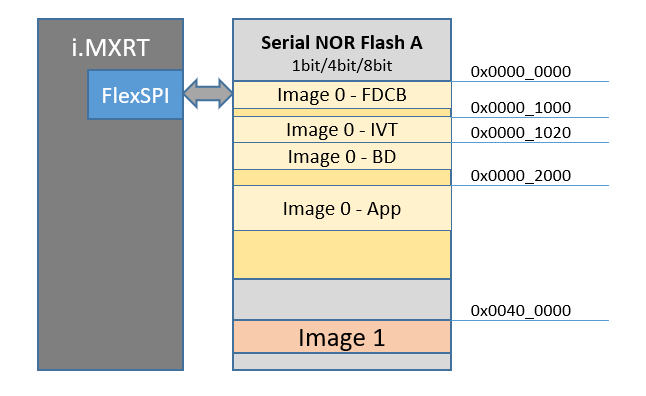

　　用兩片 NOR Flash 去完成冗余程式設計當然是沒問題，但也相應增加了硬體成本，而本文今天要討論得不是這種冗余程式設計，我們要聊的是在一片掛載在 FlexSPI 上的串行 NOR Flash 里做冗余程式設計，就是圖中的 image 0 和 image 1，

　　冗余程式啟動流程其實特別簡單，上電永遠先啟動物理地址靠前的 image 0，如果 image 0 被破壞了，則啟動 image 1，原則上 image 0 和 image 1 應該是完全一樣的（鏈接地址也一樣，并且中途不需要搬移這兩份 image 資料，這個是靠芯片里的一個黑科技做到的，下文會細講），畢竟是冗余設計，不過你要執意放兩份不完全一樣的 image，倒也沒問題，

二、實測冗余程式啟動

　　我們知道 i.MXRT 芯片上電總是先運行廠商固化好的 BootROM，所以冗余程式啟動設計是做在 BootROM 代碼里的，痞子衡之前有一篇舊文 《了解i.MXRT1060系列ROM中串行NOR Flash啟動初始化流程優化點》 中 2.1 節其實已經簡單地提到了冗余程式設計，其主要借助了芯片系統 FlexSPI 地址重映射(Remap)功能，這個功能是在恩智浦后期推出的 i.MXRT1060/1010 等型號上才有的，這也是上文所說的黑科技，關于這個黑科技，痞子衡也有舊文 《利用i.MXRT1060,1010上新增的FlexSPI地址重映射(Remap)功能可安全OTA》，

　　有了 FlexSPI Remap 黑科技存在，我們就可以將同一份 image binary 放在 Flash 中兩個不同位置，并且不用做擦除編程操作來交換其位置，就可以實作各自的啟動執行，如果沒有這個黑科技，我們只能老老實實做資料搬移，這會增加擦除次數從而影響 Flash 使用壽命，

　　原理搞清楚了，現在我們在板子上實測一下這個功能，看看如何正確地放兩份 image 進 Flash，哪些情況會導致 image 0 啟動失敗從而去啟動 image 1，我們就以恩智浦官方 MIMXRT1060-EVK 開發板為例，這個板子 FlexSPI1 上掛了兩片 Flash，默認連接的 8MB QuadSPI Flash，還有一片 64MB HyperFlash（需要做板子改動才能使能）：

2.1 使能冗余程式啟動

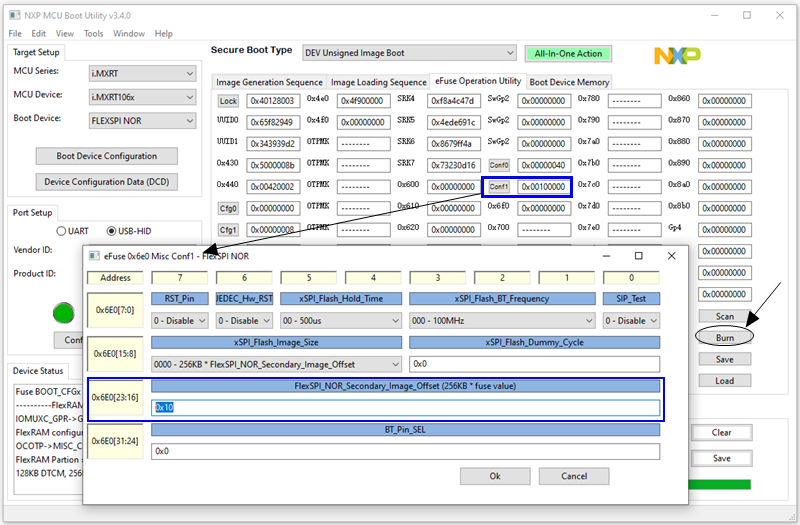

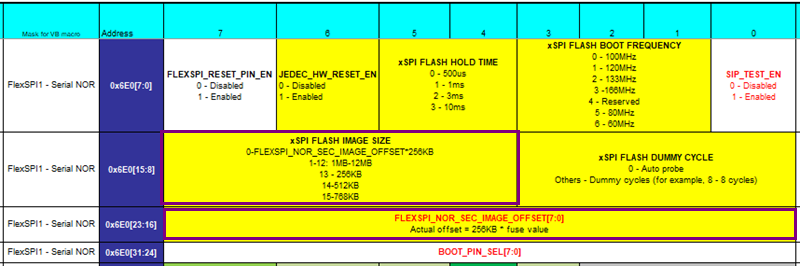

　　使能冗余程式啟動特性很簡單，就是將 fuse 0x6E0[23:16] - FLEXSPI_NOR_SEC_IMAGE_OFFSET 燒錄為非 0 值即可，根據下面定義，第二份 image 偏移地址最大可以設到 Flash 中 0x3FC0000（63.75MB）處：

                                                  Remap功能的ADDR_START暫存器固定設為 Flash 起始映射地址，
fuse 0x6e0[15:13] - xSPI_FLASH_IMAGE_SIZE，       App的最大長度，標識了第一份App的結束地址，該值加上ADDR_START后被填入Remap功能的ADDR_END暫存器，
fuse 0x6e0[23:16] - FLEXSPI_NOR_SEC_IMAGE_OFFSET，標識了第二份App的起始地址（在Flash中偏移位置），即填入Remap功能的ADDR_OFFSET暫存器的值，

　　本次測驗，我們就將 FLEXSPI_NOR_SEC_IMAGE_OFFSET 燒錄為 0x10，xSPI_FLASH_IMAGE_SIZE 保持默認 0，即第二份 image 偏移地址在 Flash 0x400000（4MB）處，最大 image 長度也是 4MB，可借助 MCUBootUtility 工具完成 Fuse 燒錄：

2.2 下載兩份無簽名 image 進 Flash

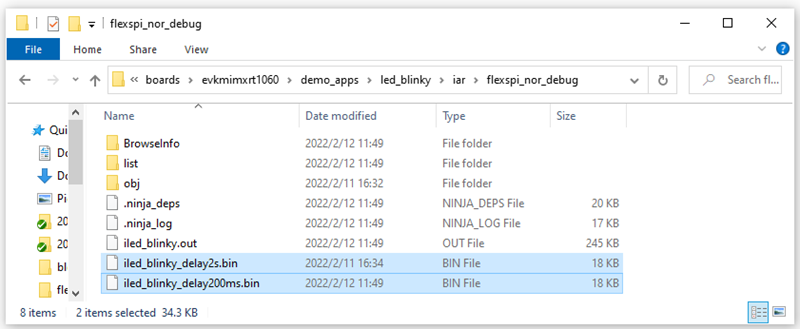

　　現在開始準備 image，我們就直接用 \SDK_2.10.1_EVK-MIMXRT1060\boards\evkmimxrt1060\demo_apps\led_blinky 例程，簡單直觀，為了便于肉眼分辨效果，我們生成兩個稍微不一樣的 image，閃燈間隔時間一個是 200ms（image 0 - iled_blinky_delay200ms.bin），另一個是 2s（image 1 - iled_blinky_delay2s.bin）：

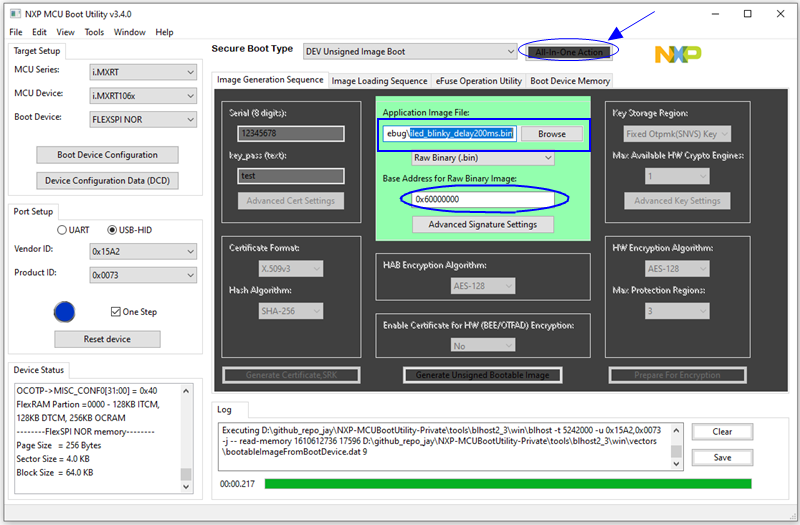

　　然后還是借助 MCUBootUtility 工具，先使用 All-In-One 操作將 image 0 下載進 Flash，因為是 bin 檔案，所以我們要填入正確的鏈接起始地址（對于 i.MXRT1060 就是 0x60000000；對于 i.MXRT1010 應該是 0x60000400，具體查看工程鏈接檔案便知），此外我們使用的是完整的可啟動鏡像檔案（包含了全部所需啟動頭），也可以直接在軟體通用編程器界面做下載，

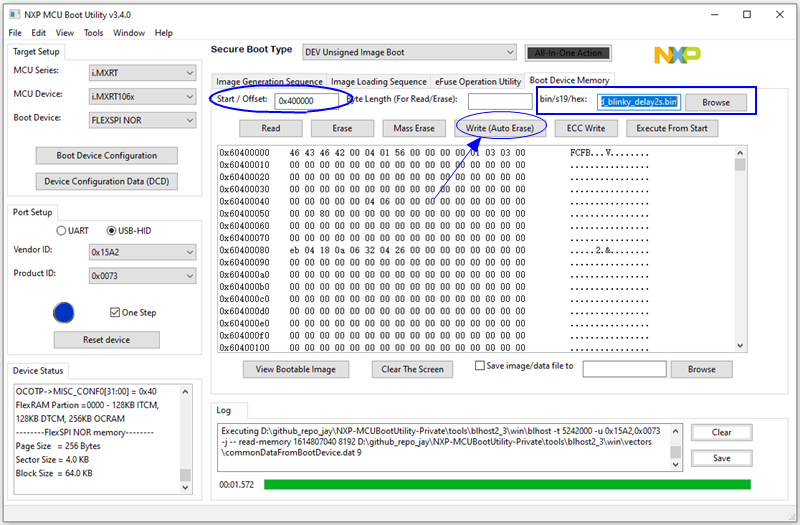

　　image 0 下載進 Flash 后，繼續下載 image 1，這時候只能在軟體通用編程器界面操作，這里主要是設定好下載起始地址，前面我們使能冗余程式啟動時在 Fuse 里設定的偏移地址是 0x400000，那么此時下載起始地址就應該是 0x400000（對于 i.MXRT1060 是 0x400000；對于 i.MXRT1010 應該是 0x400400），至此兩份 image 下載就完成了，

2.3 快速驗證兩份 image 正確性

　　現在 Flash 里有了兩份 image，我們來做一個快速驗證，看看 image 是不是放得符合冗余程式啟動的要求，對于 image 0，沒什么好說的，芯片啟動模式設為 2'b10 后斷電復位應該可以看到 image 0 在執行，最重要的是驗證 image 1 是不是合法，

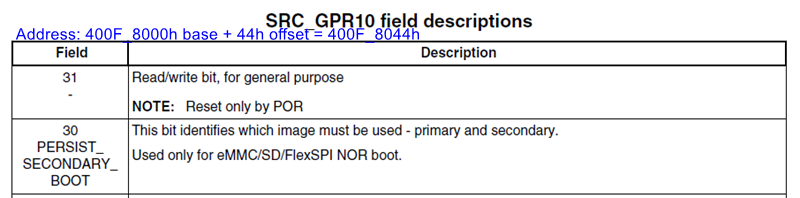

　　這里開始涉及到芯片冗余程式啟動流程核心了，當 image 0 啟動失敗后，芯片 BootROM 不是立刻去執行 image 1 的，它用了一個取巧的方式，在一個軟復位不置位的暫存器里（SRC_GPR10）標記了當前狀態，然后呼叫 NVIC_SystemReset() 重新進入 BootROM 執行，第二次 BootROM 執行時才會去啟動 image 1，

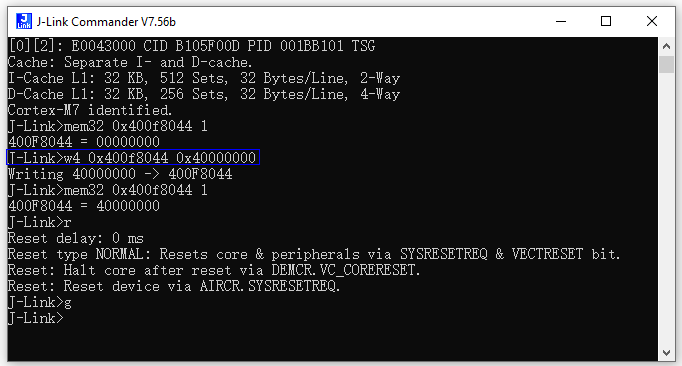

　　所以這也給了我們快速驗證 image 1 執行的可能性，我們在板子上掛上 J-Link 仿真器，然后打開 J-Link Commander，直接將 SRC_GPR10 暫存器改寫為 0x40000000，再依次執行 reset 和 go 命令，這時你應該可以看到 image 1 正在執行了，

2.4 測驗無簽名 image 0 損壞條件

　　痞子衡之前在 《i.MXRT Bootable image格式》 一文里介紹過一個可啟動 image 包含哪些組成部分，其中最簡單的無簽名 image 應該至少包含 FDCB, IVT, BD, App 四部分，芯片 BootROM 也是按序讀取這四部分資料完成程式啟動的，

　　現在我們嘗試分別破壞這幾個組成部分來看看何種程度的 image 0 損壞能被 BootROM 識別出從而去啟動 image 1，下面是測驗結果，從測驗結果來看，除了 Image 0 - App 的損壞無法檢測外，image 0 其余啟動頭的損壞都可以被 BootROM 識別到，

2.5 能檢測 image 0 app 損壞的方法

　　如果不能檢測 image app 部分的損壞，那這個冗余程式啟動功能就比較雞肋了，畢竟 app 部分的資料才是整個 image 核心所在，如果要加上 app 損壞檢測，需要使能 i.MXRT 簽名啟動，還是可以借助 MCUBootUtility 工具完成全部流程，下載兩份含簽名的 image 進 Flash 的程序跟 2.2 節基本差不多，只是 Secure Boot Type 里需要選擇 "HAB Signed Image Boot"，含簽名的 image 0 下載沒什么好說的，All-In-One 操作全搞定，含簽名的 image 1 資料可以通過在通用編程器界面里將含簽名的 image 0 資料全部讀回得到，這個具體操作就不詳細展開了，

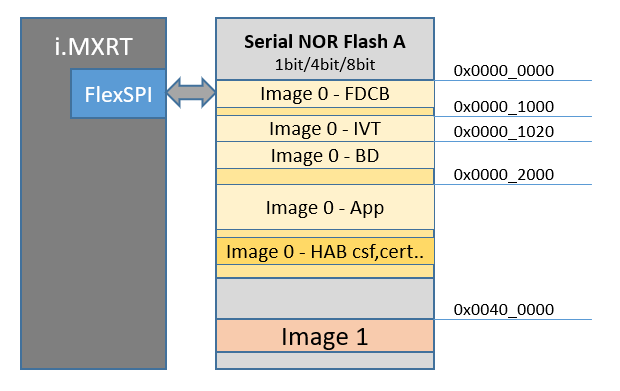

　　含簽名 image 0 相比無簽名 image 0 多了 HAB data(csf,cert,signature) 資料段，BootROM 在跳轉 image 之前會根據 HAB data 資料對 image 進行驗簽，驗簽通過才做跳轉，

　　此時再做一次破壞實驗，結果如下，顯然加了簽名的 image 0 其完整性就有保證了，這時的冗余程式啟動設計才能發揮出最大效果，

　　至此，i.MXRT1060,1010上串行NOR Flash冗余程式啟動設計痞子衡便介紹完畢了，掌聲在哪里~~~
