計算機系統5-> 計組與體系結構2 | MIPS指令集（上）| 指令系統-有解無憂

系列的上一篇計算機系統4-> 計組與體系結構1 | 基礎概念與系統評估，學習了一些計算機的基礎概念，將一些基本的計算機組成部分的功能和相互聯系了解了一下，其中很重要的一個抽象思想就是軟硬體的介面——指令集，這一篇就來具體地學習MIPS指令集，

參考資料：

Computer Organization and Design the 5th Edition，即計算機組成與設計硬體軟體介面第五版
課件，由于是英文且只是老師的思路，所以是輔助參考
《計算機組成原理》譚志虎，HUST（此書強推）
《計算機組成原理》MOOC HUST

沒有學過計算機系統基礎，也就沒接觸過×86指令集，當時上課聽的挺難受的，下來又看了一遍書，我覺得課本寫得不太好，得完全通讀一遍，才知道它整體上要給我們傳授什么概念和思想，知識之間是糅雜在一起的，更像是作者關于MIPS的漫談（想到哪介紹到哪），

00 一些前言

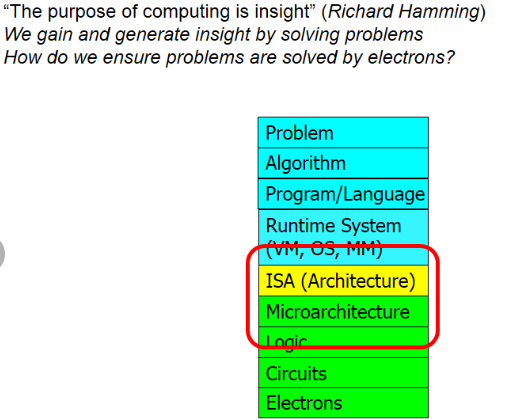

關于指令集這部分的內容，系列4中已經介紹了它在計算機系統層次中的位置以及功能作用，本文是對于指令集功能的具體實作的更深入的介紹，

這次學習的指令集就包含兩個方面：

人編程書寫的形式--匯編陳述句（助記符）；
計算機識別的形式--機器指令（數字串）；

graph TD; 高級語言程式-->匯編陳述句; 匯編陳述句-->機器指令; 機器指令-->對應硬體電路設計/數字邏輯;

本部分不按照課件整理，也不按照課本整理，我就以上面這兩個方面以及上圖中的三個程序，分四個部分，來進行梳理：

MIPS指令集（上）：指令系統
- 自頂向下講解一下指令系統的組成和特性
MIPS指令集（中）：MIPS匯編指令與機器指令，
- 單獨整理MIPS的各種指令作用及其機器指令格式，
MIPS指令集（下）：高級程式塊在MIPS指令集架構中的翻譯
- 高級語言的MIPS匯編表示是什么樣子的，
MIPS指令集（續）：完整C代碼的各級表示（偏向實操） | 使用Mars
- 一次作業（已截止），進行深挖細想，
接下來從機器指令到數字邏輯，是處理器CPU部分要介紹的內容

因為計算機硬體技術的基本原理相似，而且能夠提供的基本操作也不外乎幾種，所以不同的指令集及其機器語言大多很相似，

但是對于設計人員來說，追求的就是一種性能最優、功耗成本最低的指令集 / 機器語言架構，MIPS就是一種性能比較好的指令集，

可能大家會有一個疑問，即指令集為什么還有性能、功耗、成本之說，它是怎么影響這些指標的呢？這部分內容會來解釋這個問題，

0413 本以為拆分之后會短一點，其實內容還是很多，

01 指令系統概述

根據圖靈機理論，我們得知，計算機的作業就是不斷地以一種重復的流程執行不同的指令，指令到底是什么呢？

指令以前提到過，就是對于計算機的命令，狹義來講，就是一串數字流，控制計算機來執行某種操作（比如加、減、移位等）；廣泛一點來講，其實本質上是對于計算機的命令，出于計算機不同層次的指令可能會不同，比如微程式設計級用戶一般會用微指令（微體系結構，處理器部分會講解）；一般機器級用戶會使用機器指令；匯編語言級的用戶會使用匯編指令；高級語言級用戶會使用高級語言指令，

所謂指令集 / 指令系統，即計算機中底層設計承認的指令的集合，官方一些的話就是某種計算機體系結構中所有指令的集合，

指令集 / 指令系統是計算機的主要屬性，位于硬體和軟體的交界面上，也可以說指令系統是計算機硬/軟體的界面，

02 指令格式

指令是怎樣控制計算機底層的電路的呢？狀態機還記得吧，我們將不同的狀態編碼為不同的數字串，通過邏輯電路識別不同的狀態碼來執行不同的作業，加法或是移位，所以設計指令首先要考慮的事情就是指令的格式；

即明確指令處理什么物件（運算元），對物件進行何種操作，通過何種方式獲取運算元等等，

指令格式具體來講就是二進制代碼表示指令的結構形式，一般格式如下圖所示，

操作碼欄位op	地址碼欄位A

操作碼：表示這條指令用于進行何種操作 / 處理何種運算元（操作物件）；
地址碼：給出被操作物件 / 運算元的位置；
尋址方式：決定獲取操作物件 / 運算元的方式；尋址方式可以在地址碼中（如PDP-11、Inel×86），也可以放在操作碼中（如MIPS、RISC-V）；

02-1 指令字長度

一條指令中包含的二進制數的個數，也即指令字長，比如MIPS的指令字長為32，

MIPS32 和 MIPS64 的差別在于單個暫存器的位數以及CPU的字；

前者暫存器32位；

后者暫存器64位；

CPU中都是32個暫存器；

指令長度都為32位，

按照指令字長是否固定，可分為定長和變長指令系統，

定長指令系統
- 長度固定，結構簡單，有利于CPU取指、譯碼和指令的順序尋址；方便硬體實作；
- 但指令平均長度較長，冗余狀態較多，不易擴展；
- 精簡指令系統 / RISC 多采用定長指令系統；
變長指令系統
- 長度可變，結構靈活，冗余狀態較少，平均指令長度較短，可擴展性好；
- 指令變長會給取值、譯碼帶來不便；取指程序可能涉及多次訪存操作，下一條指令地址必須在指令譯碼后才能確定（也即沒有順序可言），增加了硬體實作難度；
- ×86使用的就是變長指令系統；
后續指令系統舉例部分還會討論 CISC 和 RISC；

無論變長還是定長，指令字長都需要是位元組的整數倍，才能存盤在存盤器中，按照指令字長和機器字長的關系，可將指令分為半字長指令、單子長指令和多字長指令，

機器字長即byte / 位元組，8位；

指令字長即word / 字，長度與指令集有關，MIPS為32位定長，變長指令需要是byte的整數倍；

MIPS中一個字等于多少位元組

此外關于位、位元組、字、字長：

位（bit）
“位”是計算機中的最小單位，它只表示一個二進制數 0 00 或 1 11，

位元組（Byte）
轉化：1 Byte = 8 bit.
位元組是計算機中資料處理的基本單位，用來單位存盤和解釋資訊，一個位元組固定由 8 個二進制位組成，

字（word）
概念：計算機進行資料處理時，一次存取加工和傳送的資料長度，
轉化：1 字 = n Byte
一個字通常為位元組的整數倍（即 8 的整數倍），

字長
一個字包含的位數，即 8n 位，

指令越長，占用記憶體 / 主存的空間就越大，訪問所需時間越長：對于半字長指令，CPU訪問主存一次可以讀取兩條，單字長一條，雙字長則需要兩個存盤周期才能完成取指，

所以，長指令的取指速度慢，會影響指令執行速度，但多字長的指令能提供足夠長的操作碼欄位和足夠長的地址碼欄位，可以設計更多的指令、支持更多的指令格式、擴大尋址范圍，功能上更加強大，

但為了提高速度，一般指令還是短一些好，即硬體設計原則一：越短越快，

02-2 指令地址碼

地址碼的意義有很多，可能是一個運算元，也可能是運算元的地址（包括運算元的記憶體地址、暫存器編號或者外部埠的地址），還可能是一個用于計算地址的偏移量（類似于陣列），具體表示哪一種含義，要由尋址方式決定，

根據指令中含有的運算元地址的數量，可以將指令分為三地址指令、雙地址指令、單地址指令和零地址指令，

三地址指令

C語言中我們經常見到形如a=b+c;的式子，

在底層指令中也相似，具有兩個操作物件的運算叫做雙目運算，包括兩個源運算元和一個目的運算元，如果一條指令將三者的地址都給出，那么這種指令就是三地址指令，運算式為：

\[A_3 \leftarrow (A_1)OP(A_2) \]
意思是，將A₁中的內容和A₂中的內容進行OP操作，將結果存入A₃，

但是這種指令存在一種問題，設想如果我們的記憶體很大，三地址指令要對記憶體地址進行操作，那么用于表示記憶體地址的 A_i 的長度就會很大，總的指令長度也會變大，所以，3個地址碼很少都用存盤單元的地址碼，常見的三地址指令（如MIPS的較大部分）的三個運算元均為暫存器，
雙地址指令

雙地址指令仍然是基于雙目運算設計，只不過是將運算結果繼續存入第一個運算元地址A₁中，運算式為：

\[A_1\leftarrow (A_1) OP(A_2) \]
意思是，A₁為第一個源運算元，也是運算結果的目的地；A₂是另一個源運算元，

不同雙地址指令指向的資料存盤位置可能不同，有以下三種可能：
- RR（Register - Register）型：源運算元和目的運算元均用暫存器存放；
- RS（Register - Storage）型：源運算元和目的運算元分別在暫存器和主存中存放；
- SS（Storage - Storage）型：兩個運算元均在主存中存放，
由于暫存器就在CPU中，且存盤器的訪問速度和CPU的速度存在很大差距，所以存盤器的訪問速度慢于暫存器，所以速度上RR最快，SS最慢，

×86計算機主要采用RR和RS，MIPS等RISC計算機中主要使用RR型，
單地址指令

單地址指令主要有兩類：
- 單目運算類指令

  比如邏輯運算中的取反，運算式為：

  \[A_1 \leftarrow OP(A_2) \]
- 隱含運算元的雙目運算類指令

  為了縮短指令長度，設計者將雙目運算子指令中的一個運算元規定隱含于CPU的某個暫存器（比如累加器AC）中，這樣指令就可以只描述另一個運算元的地址，并將操作后的結果送到規定的暫存器，運算式為：

  \[AC\leftarrow (AC)OP(A_1) \]
  如80×86系列CPU中的乘法 Mul BL指令，表示將AL中的資料與BL中的資料相乘，結果存放在AX暫存器，
零地址指令

這類指令中沒有地址碼，僅有操作碼，主要有兩類;
- 不需要運算元的指令：
  - 比如為占位、延時而設定的空操作指令NOP、等待指令WAIT、停機指令HALT、程式回傳指令RET等等；
- 運算元被隱藏于暫存器的 “單地址指令”
  - 有一個運算元，但是被隱藏在暫存器，比如Intel8086壓縮BCD編碼的運算調整指令DAA；

02-3 指令操作碼

操作碼欄位表示具體進行何種操作，不同功能的指令其操作碼的編碼不同，如可用0001表示加法，0010表示減法，操作碼的長度就是操作碼欄位所包含的位數，有定長操作碼和變長操作碼兩種，

定長操作碼

定長操作碼不僅指操作碼的長度固定，而且其在指令中的位置也是固定的，這種方式的指令功能譯碼簡單，有利于硬體設計，

操作碼的位數取決于計算機指令系統的規模，指令系統中包含的指令數越多，操作碼的長度就越長；反之就越短，假設指令系統包含m條指令，則操作碼的位數 n 應該滿足

\[n \geq log_2m \]
變長操作碼

變長操作碼中操作碼的長度可變，而且操作碼的位置也不固定，采用這種方式可以有效壓縮指令操作碼的平均長度，便于用較短的指令字長表示更多的操作型別，以尋址更大的存盤空間，

早期計算機指令字長較短，所以多采用變長操作碼來爭取表達更多的指令，例如PDP-11、Intel 8086，而 MIPS和RISC-V的部分型別指令也采用了這種方式，

擴展操作碼技術：

是實作變長操作碼的一種技術，基本思想是操作碼的長度隨地址碼數目減少而增加，

下面是一個較為簡單的擴展操作碼的16位系統，長度固定，不同運算元指令的操作碼長度不同，

三地址指令（括號里表示二進制位數）

OP(4) A₁(4) A₂(4) A₃(4)

雙地址指令

OP(8) A₁(4) A₂(4)

單地址指令

OP(12) A₁(4)

零地址指令

OP(16)

但這個技術中有兩點需要注意：

不允許短碼是長碼的前綴，即短操作碼不能與長操作碼的前面部分的代碼相同，（這樣會無法分辨

各指令的操作碼一定不能重復，

這就是說，前面的三地址指令的OP欄位是不能把2⁴種可能全部用完的，不然其余指令就沒有余地設計了，以此類推，

通常情況下，對使用頻率較高的指令分配較短的操作碼，對使用頻率較低的指令分配較長的操作碼，從而盡可能減少指令譯碼和分析的時間，（加速大概率事件）

03 尋址方式

依據存盤程式的概念，計算機在運行程式之前須要把指令和運算元（資料）加載 / 存放到主存的相應地址單元中，運行程式時，CPU不斷從主存來取指令和資料，

主存基于地址來訪問指令和資料（形如一個巨型陣列），所以要想拿到指令和資料，需要得到它們在主存中的地址（也稱有效地址EA），

尋址方式就是尋找指令或者運算元有效地址的方式，尋址方式是整個指令系統中的重要部分，對于指令集的性能有很大影響，

03-1 指令尋址方式

指令尋址方式有兩種：順序尋址方式和跳躍尋址方式，

03-1-1 順序尋址方式

程式中的機器指令序列在主存中通常是按順序存放的，大多數情況下，程式按照指令序列的順序執行，因此在這種情況下，我們知道了當前指令的EA有效地址，再增加一個指令的長度（指令占用主存單元的數量，類比陣列），就是下一條指令的位置了，這就是順序尋址，

具體點說，如果某種指令系統的計算機用程式計數器PC（類似于指標）來保存指令地址（×86中為IP / EIP），每執行一條指令，用PC+1就能算出下一條指令地址，

特別說明，這個 “1” 就是指令長度，如果是32位的計算機中指令長度是32位（正好占用一個存盤字），采用順序尋址方式時下一條指令通過PC+4得到，（32bits = 4byte，字是尋址的基本單位）

03-1-2 跳躍尋址方式

當然，有時候程式并不是自上而依次運行的，如果出現分支和轉移，就會改變程式運行順序，這時候下一條指令就不一定是PC+1了，而需要通過指令本身以及其他的條件決定，比如無條件轉移指令和條件轉移指令均采用跳躍尋址方式，

03-1-3 圖解程式計數器PC

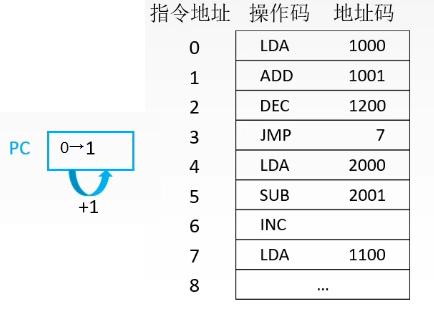

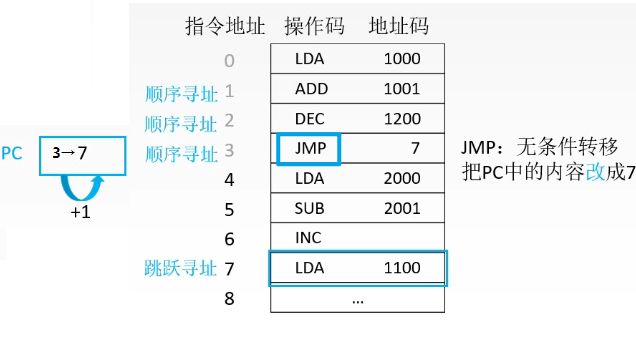

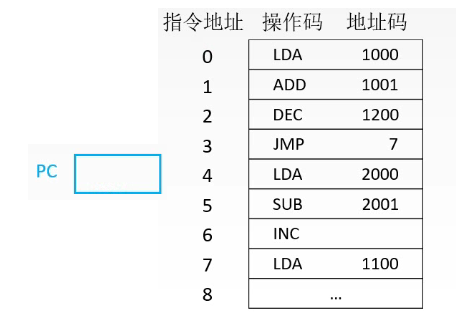

程式計數器（pc）是這樣子作業的，這里有一塊存盤器和一個程式計數器：

從0開始執行，我們就需要在pc中寫入地址0，執行完零號指令后，由于這是普通的取數指令，因此程式計數器自動+1，于是cpu開始執行指令1，

以此類推...碰到跳轉指令，也就是指令3，讀取指令3后，PC跳轉到地址7，去執行7這個地方的指令，

03-2 運算元尋址方式

03-2-1 運算元尋址的情況及機制

運算元的來源有三種情況：參考博客1

立即數運算元，直接來自指令內部；
暫存器運算元，來自暫存器；
存盤器運算元，來自存盤器；

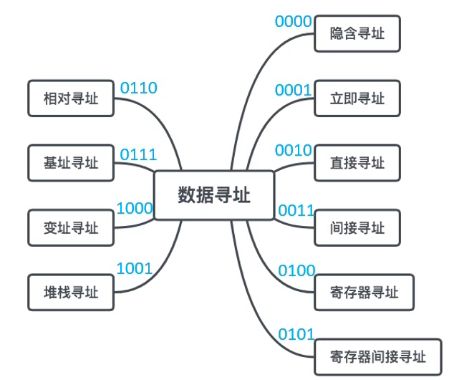

運算元的尋址方式也靈活復雜很多，有：立即尋址、隱含尋址、直接尋址、間接尋址、暫存器尋址、暫存器間接尋址、基址尋址、變址尋址、相對尋址、堆疊尋址，

該如何實作運算元尋址呢？我們可以將地址碼欄位再分為尋址方式欄位 I 和形式地址欄位 D 兩部分，比如說一個包含了尋址方式的單地址指令結構：

操作碼OP	尋址方式I	形式地址D

尋址程序就是將 I欄位和 D欄位的不同組合轉換為有效地址；I欄位表示尋址的方式，形式地址需要根據尋址方式I的不同進行轉換，

03-2-2 立即尋址

即I欄位編碼為立即尋址，D欄位形式地址就是運算元本身，也即運算元存在指令里，在我們的課本中被譯為立即數，在取值時運算元隨該指令一起被送到指令暫存器里，尋址時直接從指令中獲取運算元，

這種方式取運算元很快，但是指令字長有限，所以形式地址D長度也有限，所以運算元能表示的范圍有限，一般用于變數賦值，

×86中的立即尋址的指令為：

MOV EAX,200BH

意為給暫存器EAX賦初值200BH，

03-2-3 隱含尋址

隱含尋址不直接給出運算元的地址，而是在指令中隱含運算元的地址，

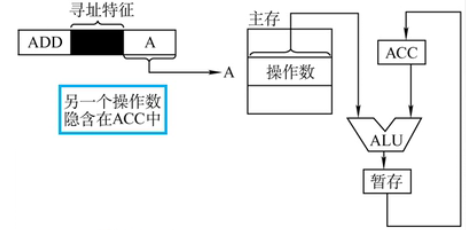

像上面這個圖中，形式地址A取出了對應的一個運算元，而另一個運算元則隱含在了ACC中，

03-2-4 直接尋址

直接尋址方式中運算元存放在主存里，運算元地址由形式地址欄位D給出，不需要其他計算來獲得地址，

不足在于：尋址范圍受限于形式地址欄位D的長度；資料地址放在指令中，程式和資料在記憶體中的存放位置也受到限制，

比如×86的直接尋址方式：

MOV EAX,[200BH]

意為將主存中200BH位置的內容送進暫存器EAX里，

03-2-5 間接尋址

相對直接尋址而言，間接尋址D給出的不是運算元的有效地址，而是運算元的間接地址：運算元有效地址所存放的存盤單元的地址（地址的地址，聯系指標），

×86的間接尋址指令：

MOV EAX,@2008H
#@是間接尋址標志

意為去2008H這個地方找運算元的地址，在拿這個地址去找運算元，

假設計算機指令字長32位，形式地址字長16位，如果用直接尋址，則尋址空間是2¹⁶=64K；而如果采用間接尋址，運算元地址放在主存中，尋址空間2³²=4GB，

可見，間接尋址擴大了尋址范圍，可以用較短的形式地址訪問較大的記憶體；相對于直接尋址更加靈活，運算元地址改變時不需改變指令中的形式地址欄位，只需改變形式地址指向的主存單元內容即可，

但是，間接尋址訪問了兩次主存，降低了指令的執行速度，目前更常用的是暫存器間接尋址，

03-2-6 暫存器尋址

這種方式是最常用的尋址方式，和直接尋址原理相近，只是把訪問主存改為訪問暫存器，

暫存器尋址不需要訪問記憶體，指令執行速度快；所需的地址碼較短，有利于縮短指令長度，節省存盤空間，但是CPU中暫存器數量也較少，不能同時存盤太多運算元，

×86中的暫存器尋址指令為：

MOV EAX,ECX

意為將暫存器ECX中的內容送入EAX中，

03-2-7 暫存器間接尋址

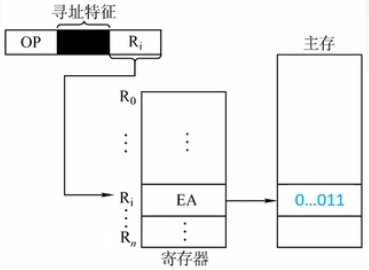

和訪問主存的間接尋址原理相同，只不過是運算元的有效地址（主存地址）存放在暫存器中，而形式地址D表示的是存放運算元地址的暫存器的編號，

由于第一次訪存是訪問暫存器，相較于間接尋址速度要快一些，

×86的暫存器間接尋址指令：

MOV AL,[EBX]

意為按照暫存器EBX中的地址訪問主存相應位置，取出該位置的內容（運算元地址），再去找到運算元，送入AL暫存器中，

下面介紹偏移尋址的三種方式，簡單講即通過加法計算出有效地址，在思想和形式上更類似于陣列的基址偏移，各自的不同是 “陣列的基址” 不同，相對于前幾種比較復雜，對比思考起來也有難度，

03-2-8 基址尋址

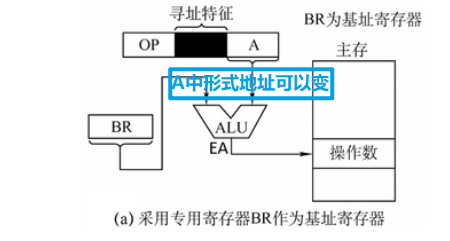

基址尋址是用一個暫存器（BR / EBX / EBP，EBX運算元在資料段，EBP運算元在堆疊段）來放基地址（這個不變），指令中形式地址D存放地址的變化值（偏移量），所以EA = R[BR] + D；

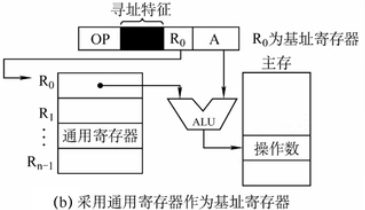

當然也可以不用BR暫存器，使用通用暫存器的話，需要在指令中留一段編碼（R₀）指向這個通用暫存器，如下圖：

可見這種方式也使用了一點隱含尋址，基址暫存器沒有在指令中顯式指出，基址尋址的優點是擴大尋址范圍，以前D表示地址，現在D表示偏移的多少，顯然變得很大，

×86的基址尋址指令為：

MOV EAX,[EBX+SI]

但是在一個回圈陳述句中，基址尋址有一定的局限性，

03-2-9 變址尋址

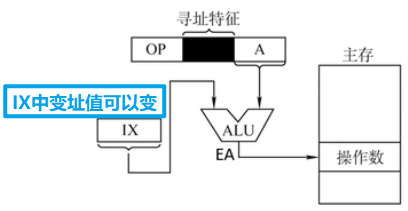

與基址尋址正好相反，變址尋址指定一個暫存器來存放地址的變化量，而形式欄位D來作為基址（基準量），形式地址欄位D中還會有一段來指示變址暫存器的編號，EA = R[X] + D，

所以變址尋址中，存放變化量的暫存器的內容可變，D欄位不可變，變址尋址常用于有規律的操作：如對線性表之類的陣列元素進行重復訪問，只需將線性表的起始地址作為基址賦值給形式地址D，讓變址暫存器的值按順序遍歷，就可以完成對線性表的遍歷，

×86中變址尋址的指令為：

MOV EAX,32[ESI]

意為將變址暫存器ESI的值加上偏移量32作為地址訪問主存，再送入EAX中，

03-2-10 相對尋址

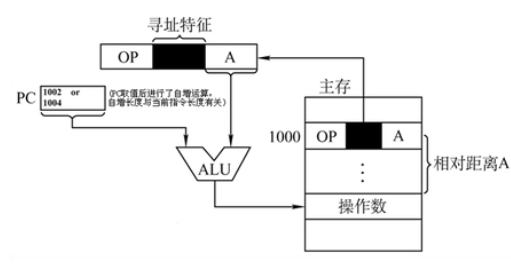

把程式計數器PC中的內容加上指令中的形式地址D，產生運算元的有效地址，即 EA = PC + D，D相當于偏移量，

至于為什么是PC程式計數器呢？這跟基址尋址有什么區別呢？可以回憶一下03-2-8的基址尋址，在基址尋址中，我們只能得到運算元的地址，而不能得到運算元后就跳轉到下一條指令，而使用相對尋址就可以在取指時通過PC的自增實作指令的順序跳轉，

03-2-11 偏移尋址三種方式的對比思考

這個回頭再整理，肝不動了

03-2-12 堆疊尋址

堆疊尋址就是尋找放在堆疊中的運算元，具體根據堆疊的型別分為記憶體堆疊尋址和暫存器堆疊尋址，

記憶體堆疊尋址 / 軟堆疊

為了保證對于空間的需求，計算機一般使用的是存盤器堆疊，設定一個堆疊頂指標暫存器(SP)指向堆疊頂單元（存盤堆疊頂單元的地址），以位元組為單位進堆疊出堆疊，進堆疊出堆疊的操作由SP指標加減完成，其程序與資料結構中相同，只不過，
- 入堆疊：SP = SP - 1，M[SP] = R；
- 出堆疊：R = M[SP]， SP = SP + 1；

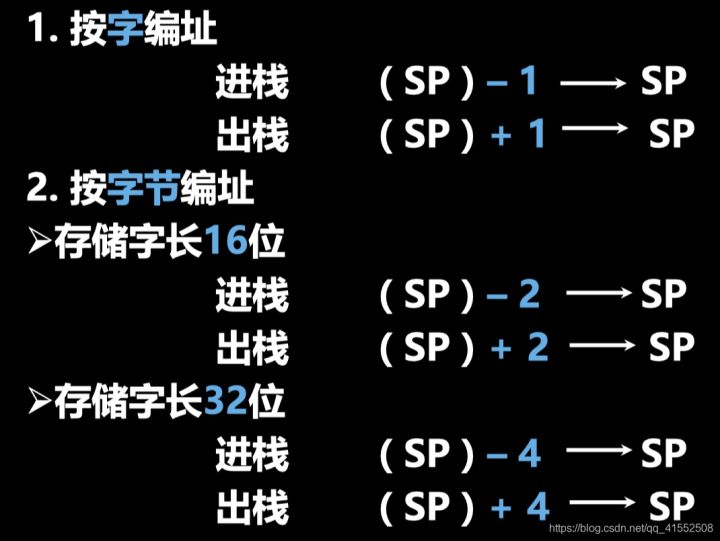

如果出堆疊和入堆疊的資料單位不同，SP每次加減的量也不同，比如32位的資料入堆疊，就要 SP = SP - 4 ；圖源博客：計算機組成原理學習筆記（六）：指令系統

記憶體堆疊又可以分為兩種，向上生長（向高地址方向 / 遞增堆疊）和向下生長（向低地址方向生長 / 遞減堆疊），上面的例子都是基于向下生長，堆疊向什么方向增長取決于OS和CPU，具體在這不做深入，

參考：ARM堆疊尋址
暫存器堆疊尋址 / 硬堆疊

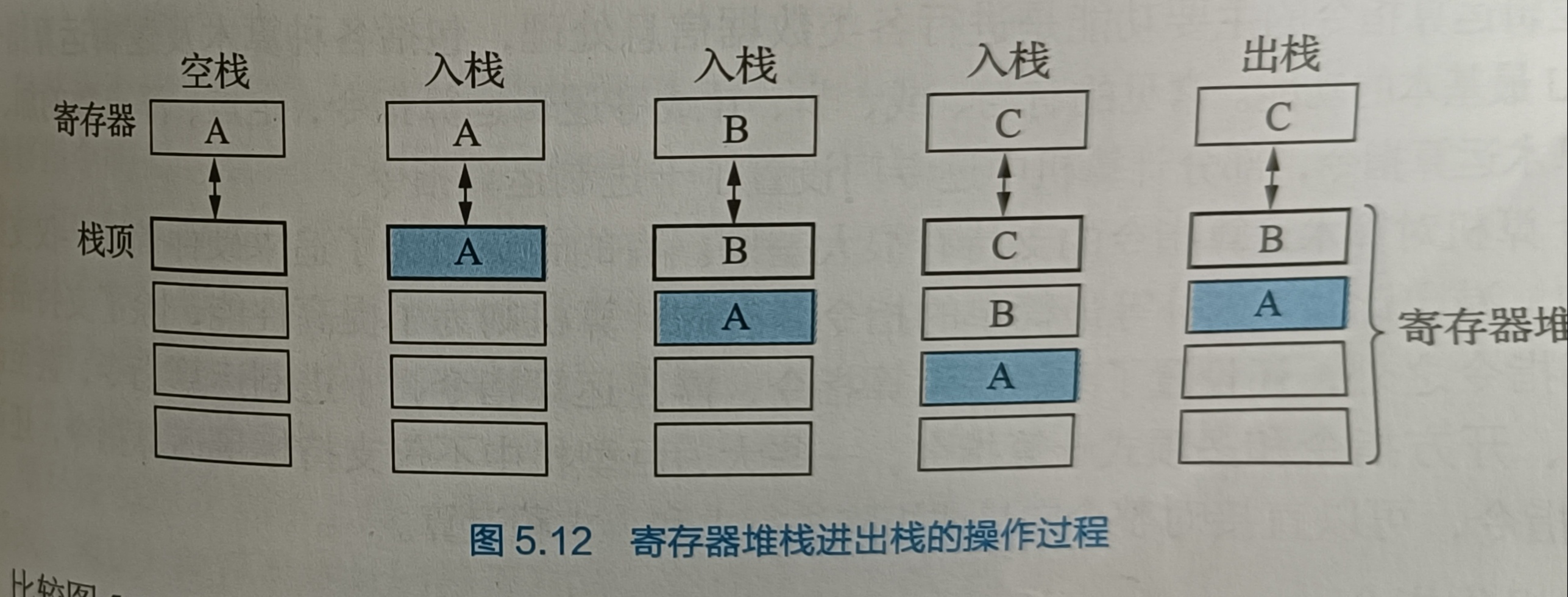

為了保證對于速度的需求，還有一些計算機設計了暫存器堆疊，暫存器不按地址訪問，所以不設定堆疊頂指標，堆疊頂暫存器不能移動，移動的是資料，

兩種堆疊中，暫存器堆疊雖然很快，但成本較高，不適合做大容量的堆疊；記憶體堆疊雖然速度較慢，但是成本低，而從主存中劃出一段區域來做軟堆疊是最合算且最常用的方法，

暫存器堆疊必須使用專門的堆疊指令，記憶體堆疊不一定，可以有其他的替代方法，

在采用堆疊結構的計算機系統中，大部分指令表面上都表現為無運算元指令的形式，而在運算元地址中隱含了SP暫存器，通常情況下，在讀 / 寫堆疊中的一個單元的前后都伴有自動完成對SP內容的增量或減量操作，

03-2-13 其他尋址以及指令集具體實作

將前面的幾種尋址方式排列組合，可以繼續得到一些復合的尋址方式，主要用于復雜指令集中：

變址 + 間接尋址方式：

先進行變址尋址再進行間接尋址，即把變址暫存器X中的變化量與指令中的形式地址D（基址）相加，得到存盤運算元地址的地址，

形式為： EA = (R[X] + D)
間接 + 變址尋址方式：

先間接再變址尋址，即根據形式地址D的內容得到存盤偏移量的地址，找到這個地址后，再跟變址暫存器中的內容（基址）相加得到運算元的地址，再去拿運算元，

形式為： EA = R[X] + (D)
相對 + 間接尋址方式：

先相對再間接尋址，即先把PC中的基址與D中的偏移量相加，再間接尋址等等，

對于某種具體的指令集，可能只實作了以上的一部分，以及它們的一些組合，并且前面所有都是以單地址指令為例，如果是多地址指令，可能每個地址段都有不同的尋址方式，

04 指令型別

雖然不同的指令集設計思想、性能、結構不盡相同，但是都應當具備一些基本的指令型別：

04-1 算術 / 邏輯運算指令

主要作用是進行各類資料資訊處理，這也是CPU最基本功能，常見的基本指令有：與、或、非、異或（邏輯運算），定點、浮點的加減乘除（算術運算），以及求補、比較等等，

為了追求硬體簡單，計算機可能只支持上面中最基本的指令，甚至連乘除都不一定會有（因為乘除也是通過加法實作的）；而如果旨在提高性能，就會有乘除、開方、多項式計算、浮點運算、十進制運算等，

04-2 移位操作指令

包括算術移位、邏輯移位和回圈移位三個指令，算術移位和邏輯移位主要用于控制符號數和無符號數的移位；回圈移位主要用于實作回圈式控制、高低位元組互換，以及多倍字長資料的算術移位和邏輯移位；根據是否帶上進位位一起回圈分為帶進位回圈和不帶進位回圈，

04-3 資料傳輸指令

主要用于資料傳送操作，比如暫存器和暫存器之間、暫存器和存盤器之間的資料傳送，有的指令集設計了通用的MOV指令，而另一些只設計了Load和Store指令，僅用于訪存，

04-4 堆疊操作指令

是特殊的資料傳輸指令，主要包括壓堆疊和出堆疊兩種，有些指令集不設定專門的壓堆疊和出堆疊指令，而用訪存指令和堆疊指標運算指令代替堆疊操作指令，而另一些指令集甚至設有多資料的壓堆疊、出堆疊指令，

這類指令主要是用于程式呼叫函式的引數傳遞程序等，

04-5 字串操作指令

用于在硬體層面直接支持處理非數值，主要包括字符傳送、字串比較、字串查找、字串抽取、字串轉換等指令，

04-6 程式控制指令

用于控制程式的執行順序和運行方向，主要包括轉移指令、回圈控制指令、子程式呼叫回傳指令，

轉移指令
- 無條件跳轉
- 條件跳轉
  - 條件符合，轉移到指令指定的地址繼續運行；
  - 條件不符合，繼續原順序執行；
回圈控制指令
- 是增強版的轉移指令，兼具回圈變數修改、條件判斷、地址轉移功能，
子程式呼叫與回傳指令
- 子程式呼叫指令也稱程序呼叫指令，
  - 會給出子程式的入口和子程式回傳主程式的地址（斷點），當然，需要保存這個斷點，比如壓入堆疊，
  - 用于呼叫公用的子程式，如MIPS的jal、×86的call指令，
- 子程式回傳指令
  - 從壓入堆疊中取出斷點地址送入程式計數器PC，回傳斷點處繼續主程式，
- 與轉移指令的區別在于：
  1. 轉移指令在同一程式內，子程式呼叫指令實作不同程式之間的轉移，
  2. 轉移指令不需要回傳原處，而子程式呼叫指令還需要保護斷點地址來確保回傳，
  3. 都是無條件的，條件轉移需要條件，

04-7 輸入輸出指令

用于實作主機和外部設備之間的資訊傳送，讀取外部設備的作業狀態、控制外部設備作業等；如果外部設備和主存采用統一編址模式，則不需要設定專門的I/O指令，直接用訪存指令即可，

04-8 其他指令

其他指令包括停機、等待、空操作、特權等其他控制功能的指令，

特權指令主要用于資源分配管理，一般不直接給用戶使用，

05 指令格式設計

現在我們已經了解了指令集的一些特征和運作機制，在開始介紹具體的指令集之前，如果要我們自己設計一種指令集，我們應當考慮哪些方面？

從宏觀上講，這個指令集要完備、要規整、要有效、要具備兼容和擴展性，最重要的是要有合理的指令格式，這決定了軟硬體兩方面后續作業是否因此變得簡化和便捷，

指令一般由操作碼和地址碼組成，我們首先要確定指令編碼格式，然后確定操作碼和地址碼各自的長度以及組合形式，最后是尋址方式，

指令編碼格式設計

即決定指令集的指令采用定長、變長還是混合編碼指令，定長和變長均在02指令格式部分有所介紹，混合編碼指令格式是定長和變長兩種指令結構的綜合，提供若干長度固定的指令字，既能減少目標代碼的長度，也能降低譯碼復雜度，
操作碼設計

操作碼的編碼比較直觀，只需要把指令情況全部編碼即可，此外要考慮指令編碼格式是變長還是定長，要保證兩條指令之間在硬體電路譯碼時不能相互沖突，
地址碼設計

地址碼要為指令提供運算元，通常還需要考慮尋址方式，盡量利用有限的位寬提供更大的范圍，
尋址方式設計

尋址方式前面提到過，可以放在操作碼欄位中編碼，也可以在地址碼中單獨設定一段來指示尋址方式，

06 指令系統舉例

這部分本想放在前面，但里面的一些術語需要了解了指令系統才能更好明白，

06-1 發展歷程

1970年 DEC發布PDP-11指令集，1992年推出ALPHA(64位)
1978年 Intel發布了×86指令集，2001年推出IA64
- ×86依托Intel，控制了電腦產業鏈
1980年 IBM推出PowerPC
1981年誕生MIPS指令集
- 很美很學術，但是生態系統分裂，沒有形成合力
1985年 SUN推出SPARC
1991年 arm推出第一版arm
- 依靠IP授權，在手機領域應用廣泛
2016年 RISC發布開源RISC-V，是MIPS的改進，兩者差別不大
2020年龍芯推出LoongArch
- 面對制裁下的“丟掉幻想”

06-2 指令集分類

就是著名的CISC和RISC，CISC是指 Complex Instruction Set Computer / 復雜指令集計算機；而RISC是指 Reduced Instruction Set Computer / 精簡指令集計算機，它們分別采用了不同的設計理念，

06-2-1 復雜指令系統計算機 / CISC

基于大規模集成電路的不斷發展，硬體成本不斷降低，而上層軟體成本不斷提高（需求在變復雜），因此，計算機設計者在設計指令系統時，著重考慮為上層軟體服務，增加了許多功能強大的復雜指令，以及更多的尋址方式，來滿足上層軟體不同的需求，具體表現為：

更支持高級語言
- 語意更加接近高級語言，
簡化編譯器作業
- 編譯器將高級語言翻譯為機器語言，當機器語言接近高級語言，編譯器的作業會變簡單，
支持作業系統的更多功能
- 復雜的指令更滿足作業系統更復雜的功能，比如作業系統的多媒體、3D功能
支持實作更多的指令
- 指令雖然有定長和變長兩種，但長度不可能是無限長的，要在有限長的空間中表達出更多的指令，只能壓縮地址碼長度，因此需要設計更多的尋址方式
滿足指令集更新和軟體兼容
- 同一系列的計算機，為了使軟體兼容新舊計算機，指令系統只能擴充而不能刪減已有指令，所以指令數量越來越多，而CISC更適合指令集的擴充；

CISC的特點有：

指令集復雜、龐大，指令數目繁多（上百條近千條）；
指令不定長，格式多、尋址方式多；
訪存指令沒有限制；
各個指令使用頻率相差會很大；
各個指令執行時間相差會很大；
微程式控制器被廣泛使用；

06-2-2 精簡指令集計算機 / RISC

RISC是在繼承CISC的成功技術和克服一些缺點的基礎上發展起來的，早期被提出是因為在研究中人們發現，復雜指令集雖然可以支持強大的功能，但是內部格式過于復雜，指令格式很不規范，并且，80%的程式只用到了20%的指令，而如果看過我的上一篇，加速大概率事件是一種硬體設計應當遵循的原則，所以我們可以只設計20%或多一點的指令，對這些指令的格式進行優化，使其格式規范、尋址方式簡潔，再由多條簡單指令湊出復雜指令的功能，

RISC的特點有：

優先選用使用頻率最高的簡單指令，以及一些有用而不負責的指令，避免直接使用復雜指令；
大多數指令在一個時鐘周期中完成；
規定僅由 load & store 指令訪問主存，其他指令只能基于暫存器運算元處理；
著重面向暫存器操作，因此CPU內部暫存器較多（32 / 64）；
長度固定，尋址方式和指令格式簡單，邏輯實作方便，使得控制器速度提高；
注重編譯優化，力求有效支持高級語言；

06-2-3 兩種指令集簡單對比

CISC傾向于服務軟體，對于指令集的設計優先支持軟體，同時暫存器較少（早期，目前由于硬體設計技術的進步，暫存器也變多了)，這照顧了硬體設計的難度（暫存器太多，線路過長，硬體成本會上升、信號傳遞時間也會上升），其優化的思路是簡化指令系統，通過額外的指令微程式控制器，來實作復雜指令邏輯的正常運作，

常見有Intel ×86，IA64；

RISC更兼顧軟硬體需求，基本思想是選取使用頻次高和有用的指令，設計簡單規范的基本指令，再由基本指令組裝成為復雜指令，實作復雜功能，其優化的思路是簡化指令本身，使計算機的結構簡單合理，降低單條指令的執行時間 / 執行周期數（可以達到一周期一條指令甚至多條指令運行），對于硬體來說，邏輯的簡化也簡化了硬體電路的設計，而增加了暫存器數量，會對硬體設計造成一定的壓力，

常見有ARM、MIPS、RISC-V，

06-3 指令集優劣

評估一個指令集會從以下兩個方面進行：

是否方便CPU的硬體實作；高性能、低功耗；
是否方便編譯器、作業系統、虛擬機的實作和開發；

07 簡單總結 | Review

這個部分比我想象的更長，介紹了一個指令集的特征以及作業模式，提了提設計一個指令集應該考慮什么問題，然后介紹了各種已成名的指令集，

指令格式，指令碼和地址碼，
尋址方式，各種尋址方式的實作機制，
指令種類，指令集需要一些基本的指令，也會有其他用于支持復雜功能的指令，
各種各樣的指令集，CISC和RISC的對比，

感徑訓是在填計基的坑，下一篇講解MIPS的指令可能就會輕松一點，

轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/458189.html

標籤：嵌入式

上一篇：TencentOS_Tiny 任務堆疊使用率(檢測任務堆疊最大使用深度)

下一篇：想在Linux開機時候啟動服務？看看這篇文章
