3.1 Intel 8086微處理器
Intel 8086微處理器是由美國Intel公司1978年推出的高性能的16位微處理器，第三代微處理器的典型嗲表，它有20根地址線，直接尋址能力達到1MB，具有16根資料總線，內部總線和ALU均為16位，可進行8位和16位操作，
3.2 8086的存盤組織
-
尋址空間
計算機的尋址空間是由CPU地址總線的位數決定的，當存盤器按位元組編址時，若地址總線為n位，cpu尋址范圍是2`n位元組，
-
8086存盤器的組織及尋址
8086地址總線為20位，尋址能力為1MB,每個位元組用唯一的一個地址碼標識，地址的范圍是0-2`20-1,用十進制表示為01048575，但習慣上使用十六進制表示，即00000HFFFFFH表示，這種每個位元組對應一個地址的方式成為“按位元組編址”，
-
位元組資料（BYTE）
-
字資料（WORD）
每個位元組資料存放在兩個連續的位元組單元中，其中高8位存放在高地址位元組，低8位存放在低地址位元組，并規定將低位元組的地址作為這個字的地址，
-
| 資料型別 | BHE‘ | A0 | 操作 | 用到的資料引腳 |
|---|---|---|---|---|
| 規則字 | 0 | 0 | 從偶地址開始讀/寫一個字 | D15-D0 |
| 位元組 | 0 | 1 | 從奇地址開始讀/寫一個字 | D15-D8 |
| 位元組 | 0 | 0 | 從偶地址開始讀/寫一個字 | D7-D0 |
| 非規則字 | 0 | 1 | 從奇地址開始讀/寫一個字（非規則字），第一總線周期高八位資料有效， | D15-D8 |
| 非規則字 | 1 | 0 | 第二總線周期低8位資料有效 | D7-D0 |
| 1 | 1 | 無效 |
- 存盤器分段結構和物理地址形成
? 1.存盤器的分段結構
- 8086的地址暫存器都是16位，用戶不能直接使用20位的物理地址，編程時需使用邏輯地址尋址存盤單元，
? 邏輯地址形式：段的起始地址 ： 段內的偏移地址
? 段號 ： 段內號
-
段：代碼段（CS ）、資料段（DS）、堆疊段（SS）、附加資料段（ES）
-
存盤空間分多個邏輯段
- 1MB 最多可以分為16個段.
- 實際上，兩個不同的邏輯段可以有重疊.
? 2.物理地址的形成
-
每個存盤單元都有唯一物理地址，20位二進制，該地址在指令執行是有地址加法器形成，并進行硬體尋址，
-
地址加法器做法：段地址左移4位，加上偏移地址就得到20位物理地址，
- 一個存盤單元可以擁有多個邏輯地址，但只可能擁有一個唯一的物理地址
- 例如：物理地址：00200H
- 邏輯地址：0000H : 0200H
- 邏輯地址：0020H : 0000H

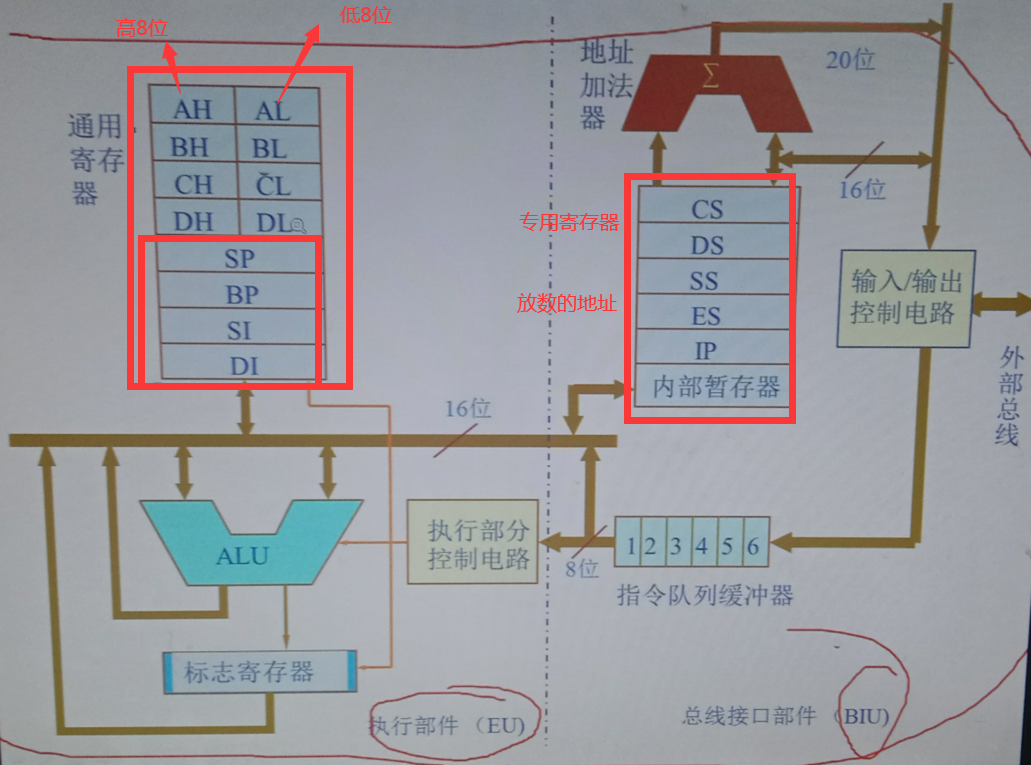

3.3 8086CPU內部結構
-
總線介面部件BIU
- 總線介面單元BIU,負責控制存盤器讀寫，
-
執行部件EU
- 執行單元EU從指令佇列中取出指令并執行，
-
特點
- 取指和執行指令分開進行，提高了速度，
-

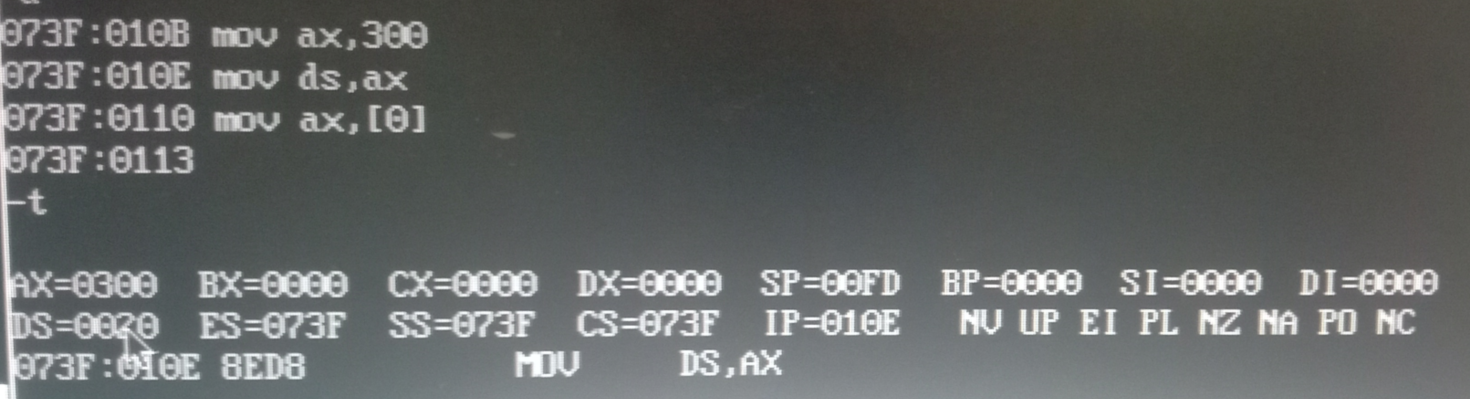

注意（位數要相等）
- mov ax,b1 錯誤
- mov ax,si 正確
- mov al,si Error
-
標志暫存器：可以存放兩種狀態，存放一位，
-
地址加法器：包含把地址左移四位的功能，
