問題描述

? 因為專案是一個小電視專案需要播放動態圖，但是由于內部編程地址只有<1M，想要額能夠存放更多的動態圖，了解到esp-12s不止1M的flash，所以想要利用起來其余的空間，

? 本方法適用于: 低頻率寫資料，高頻率讀取資料，想以此完全替代RAM是不可能的，

解決辦法原理

? 專案的是基于arduino庫來開發的，而icache自動映射在前面1M（0x1010-0x100000）左右flash中，所以這部分地址可以直接使用，而不需要spi來讀取，那么可以將后面非映射的區域（3M左右）拷貝到該區域，代碼中直接使用該拷貝的位置即可，

程序

? 前章知道arduino可將flash的非映射區做成檔案系統，在里面由兩種FS：SpiFs與LittleFs，不過SpiFs已經不再推薦了，這里使用LittleFs來構建，

? LittleFs是Cpp檔案，且它參考的都是Cpp檔案，我這里使用了C檔案來include導致報錯，大家需要注意，盡量使用Cpp檔案，

? Arduino IDE下構建檔案系統，在網上偶許多帖子說明了，我這里使用的是vscode + platformio開發模式，

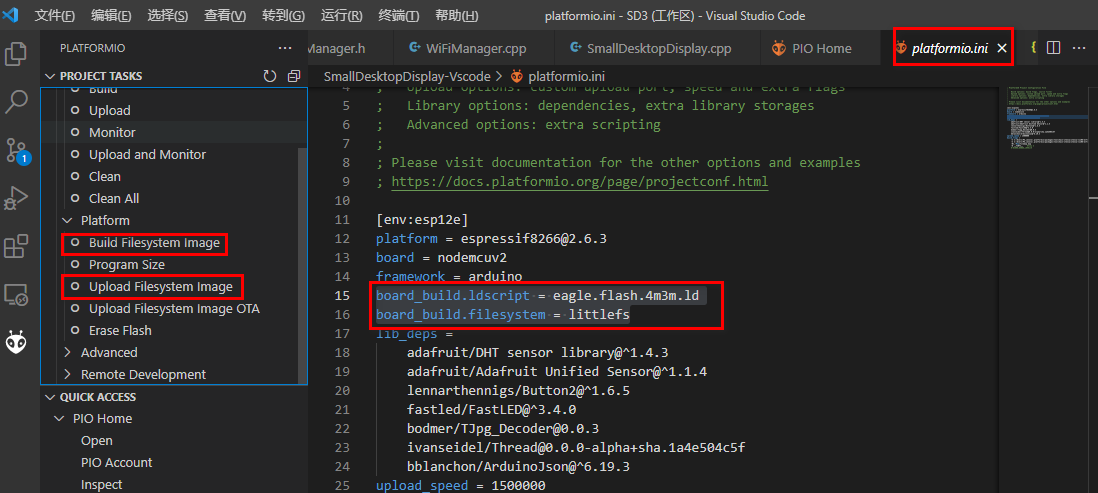

? 檔案夾目錄是data該檔案需要建立在專案根目錄下，不然無法識別，然后在platform.ini中加入：

board_build.ldscript = eagle.flash.4m3m.ld
board_build.filesystem = littlefs

? 這兩句分別是定義鏈接腳本和檔案系統型別，鏈接腳本可將flash分配成3M檔案系統，1M的程式系統，

接著可以在data目錄下放入正常的檔案：

? build Filesystem image表示構建檔案系統，會生成bin檔案在.pio/build/esp8266/littlsfs.bin

Upload Filesystem Image表示從介面(一般串口)燒錄檔案系統，不會清除程式，

代碼實作程序

? 將某個Buffer區域定義為指定section，然后在linker腳本的irom0區域加入指定鏈接位置，指定的鏈接位置請與扇區size對齊，因為寫入資料前往往需要先清空扇區，buffer大小頁盡量是sector的整數倍，這樣不會錯誤寫入到程式區域，導致不可意料的錯誤，

注：attribute((at( 某個地址)))也可以實作，但在arduino中似乎被放棄，故使用指定section方式，

? 關鍵代碼如下：

1.代碼申請一塊區域

#define ROM_BUFFER __attribute__((section( "\".rom_buffer." __FILE__ "." __STRINGIZE(__LINE__) "."  __STRINGIZE(__COUNTER__) "\"")))
const uint8_t Ani_A_cache_buffer[100][2*1024] ROM_BUFFER = {0x0ff,0x02,0x03,0xff};    //圖片緩沖區域，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處

? 賦予初值只是為了方便除錯，

2.修改ld檔案，ld檔案在.pio\build\esp12e\ld\local.eagle.app.v6.common.ld但是該檔案不可直接改，因為它是被生成的，修改檔案C:\Users\用戶名\.platformio\packages\framework-arduinoespressif8266\tools\sdk\ld\eagle.app.v6.common.ld.h：

  /* IRAM is split into .text and .text1 to allow for moving specific */
  /* functions into IRAM that would be matched by the irom0.text matcher */
  .text : ALIGN(4)
  {
 	......................
    . = ALIGN(4);
    __eh_frame = ABSOLUTE(.);
    KEEP(*(.eh_frame))
    . = ALIGN(4096);	//添加，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
    *(.rom_buffer.*)	//添加，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
    . = (. + 7) & ~ 3;  /* Add a 0 entry to terminate the list */
	//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
    _irom0_text_end = ABSOLUTE(.);
    _flash_code_end = ABSOLUTE(.);
  } >irom0_0_seg :irom0_0_phdr

? . = ALIGN(4096);*(.rom_buffer.*)為添加的陳述句，意為將linker點移到4096對齊位置，然后下面的含有rom_buffer的段符號都被寫入irom0_0_seg位置

3.使用改區域

//寫
//擦除緩沖區
//擦除從起始位置(flash位置或者0x40200000)開始的sec_no個扇區
#include <LittleFS.h>
#include "spi_flash.h"

#define ROM_MAP_START 0x40200000

SpiFlashOpResult spi_erase_anim_cache_buffer( uint32_t sec_no)
{
    SpiFlashOpResult res = SPI_FLASH_RESULT_OK;
    //注意要減1，扇區從0開始，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
    uint32_t sec_strat = ((uint32_t)Ani_A_cache_buffer-ROM_MAP_START)/SPI_FLASH_SEC_SIZE - 1;
    uint32_t sec_end = sec_strat + sec_no;
    if( sec_end > (sec_strat+(Animate_Max_Fps/2)))
        sec_end = sec_strat+(Animate_Max_Fps/2);
    Serial.printf("Erase file system: %d - %d,sec_no:%d,MAX:%d\r\n", sec_strat, sec_end, sec_no, Animate_Max_Fps/2);
    for( uint32_t i = sec_strat; i < sec_end; i++)
    {
        ESP.wdtFeed();	//喂狗，注意時間程序會導致狗復位，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
        res = spi_flash_erase_sector( i);
        //Serial.printf("%d[%x-%x] ", i, i*SPI_FLASH_SEC_SIZE, (i+1)*SPI_FLASH_SEC_SIZE-1);
        if( res)
            return res;
    }
    //AniAcSysPrintf("\r\n");
    return res;
}

void setup()
{
    int sec_no = sizeof(Ani_A_cache_buffer)/4096;
    int addr = (unsigned int)Ani_A_cache_buffer;
    unsigned char src_ptr[100] = "Hello, this is my test Code";
    spi_erase_anim_cache_buffer( sec_no);
	res = spi_flash_write( addr-ROM_MAP_START, (unsigned int)src_ptr, 40);//寫入size需要4位元組對齊，//請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處
}

//讀
unsigned char c1 = Ani_A_cache_buffer[0][0];
Serial.prinf( "c1=%d\r\n", c1);

? 寫入請不要直接使用改變數名，因為這個本就是const變數，

請勿cpoy我的邪惡法師文章，這個為原創，轉載宣告出處

除錯程序

? 在platform.ini加入

build_flags =
				...............
				-Wl,-Map=filemap.map

? 可在專案根目錄下有filemap.map搜索rom_buffer可看到：

 *fill*         0x00000000402b60a4      0xf5c
 *(.rom_buffer.*)
 .rom_buffer.AnimateAccSys.cpp.65.0
                0x00000000402b7000    0x32000 .pio\build\esp12e\src\AnimateAccSys\AnimateAccSys.cpp.o
                0x00000000402e9004                . = ((. + 0x7) & 0xfffffffffffffffc)
 *fill*         0x00000000402e9000        0x4
                0x00000000402e9004                _irom0_text_end = ABSOLUTE (.)
                0x00000000402e9004                _flash_code_end = ABSOLUTE (.)

? .rom_buffer.AnimateAccSys.cpp.65.0在0x00000000402b7000剛好對齊4096，并且大小為0x32000恰是申請的Ani_A_cache_buffer的大小，

? 也可在代碼中列印該地址：

Serial.printf("Ani_A_cache_buffer address:%p\r\n" , Ani_A_cache_buffer);

測驗

? 相對來說速度正常，理論比spi讀取更快，
