本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
STM32單片機控制單個LED燈亮滅，在PC0引腳控制LED燈以1s為周期閃爍，
硬體設計

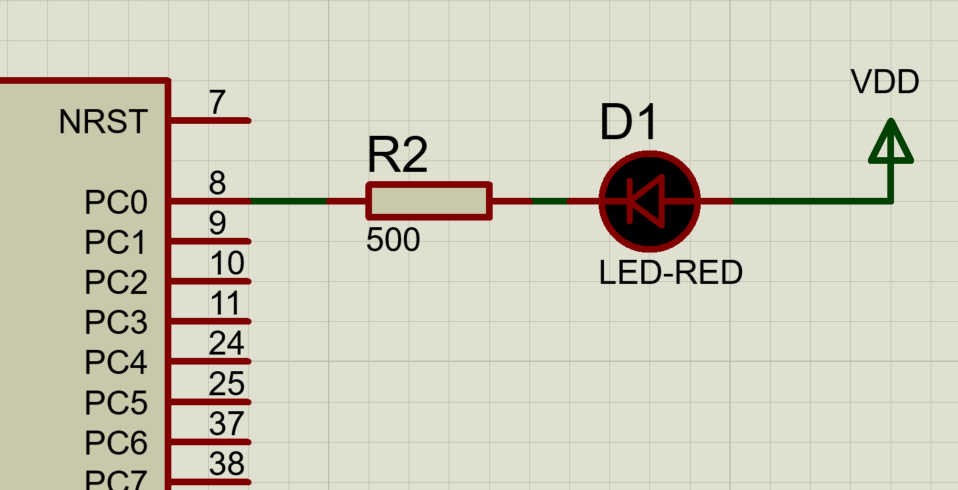

- 在上一節的基礎上，在Proteus中添加電路如下圖所示，

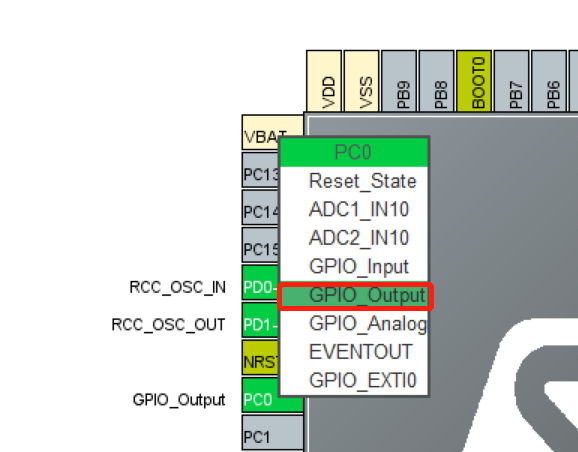

- 打開CubeMX，按照建立工程，配置PC0引腳為GPIO_Output，點擊“Generator Code”生成Keil工程，
注意：我們這里沒有選擇時鐘振蕩源，可以按照上一節中介紹的設定，也可以使用內部默認的RC振蕩器，同時我們使用默認的推挽輸出模式，也可以根據需要通過cubeMX修改GPIO引腳的輸出模式，
軟體撰寫

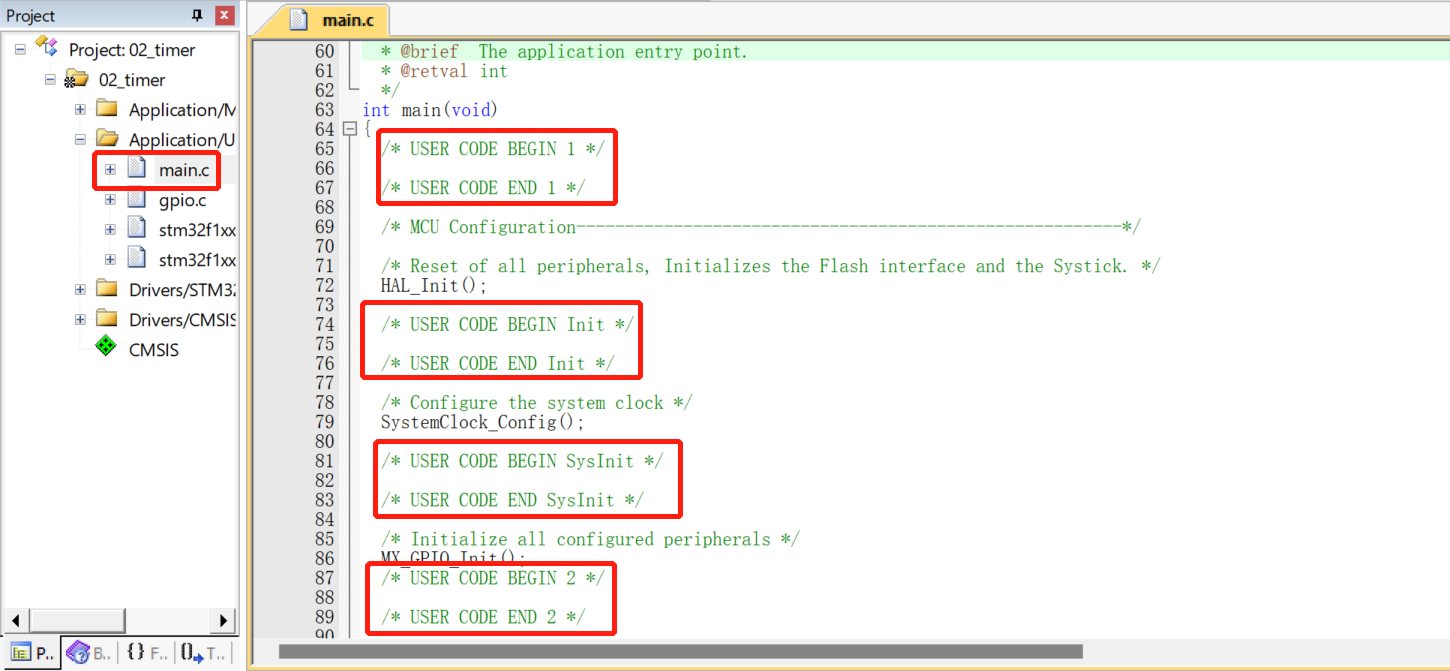

- 點擊“Open Project”在Keil中打開工程，雙擊“main.c”檔案，我們撰寫的程式要盡量寫在
/* USER CODE BEGIN */和/* USER CODE END */之間，這樣我們如果后面在CubeMX中修改一些配置并重新“Generator Code”時就不會影響我們自己寫的代碼了，

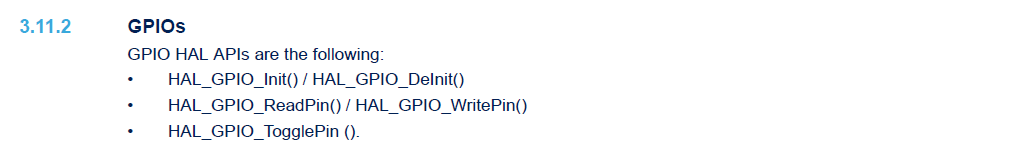

- 我們在CubeMX配置硬體并生成工程時就已經添加了基于HAL/LL庫的初始代碼，其說明具體檔案可在ST官網下載，搜索GPIO可以看到與其相關的API函式有很多，
- 這里我們使用

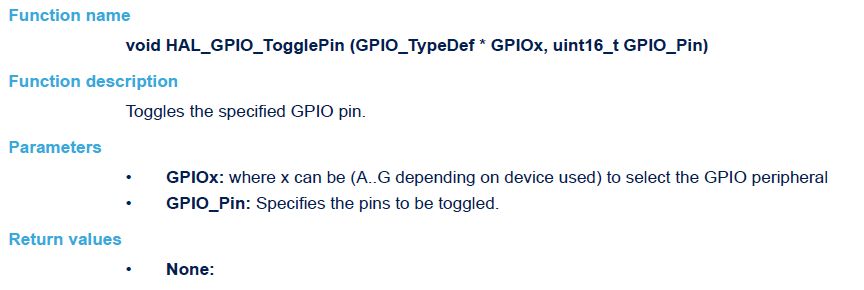

HAL_GPIO_TogglePin()函式實作管腳電平反轉，

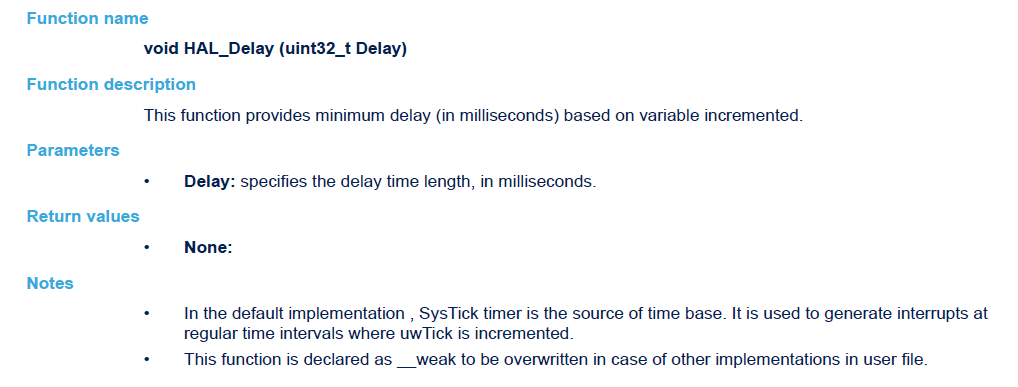

使用HAL_Delay()函式實作軟體延時，
在while(1)回圈中輸入以下代碼HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_0); //翻轉PC0輸出狀態 HAL_Delay(500); //延時500ms
聯合除錯
- 點擊運行，生成HEX檔案，
- 在Proteus中加載相應HEX檔案，點擊運行，可以看到LED燈不斷閃爍，

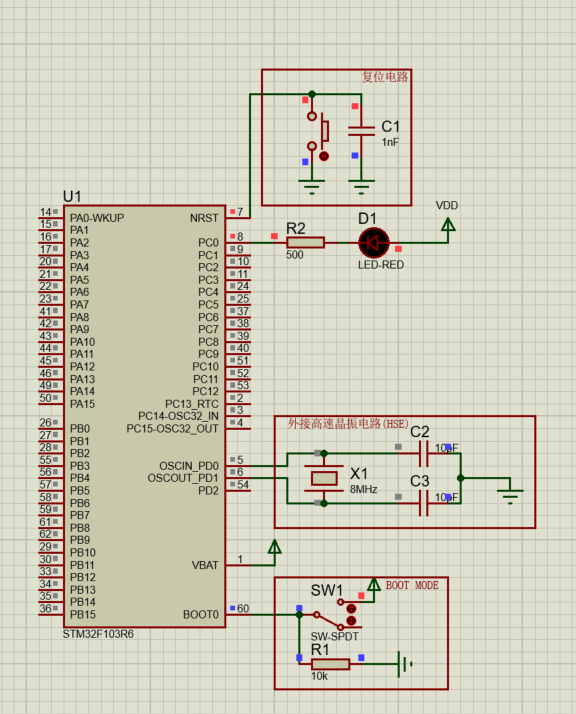

LED燈亮

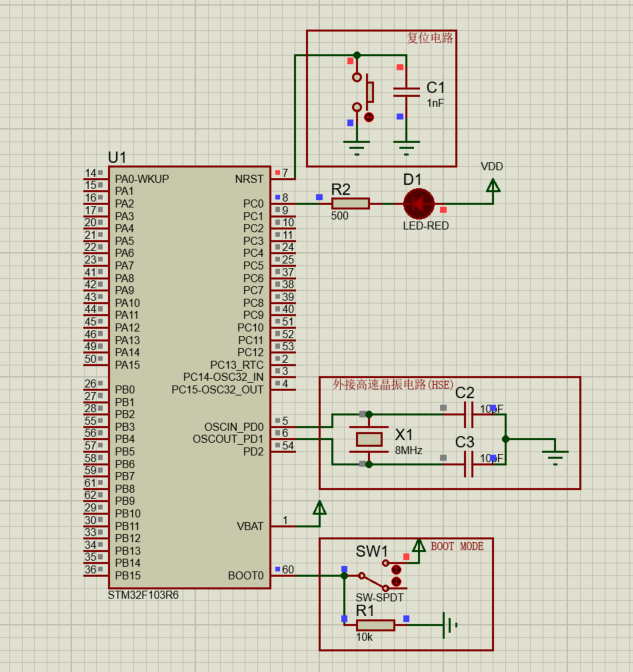

LED燈滅
