本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
按下按鈕控制LED燈的亮滅，
硬體設計

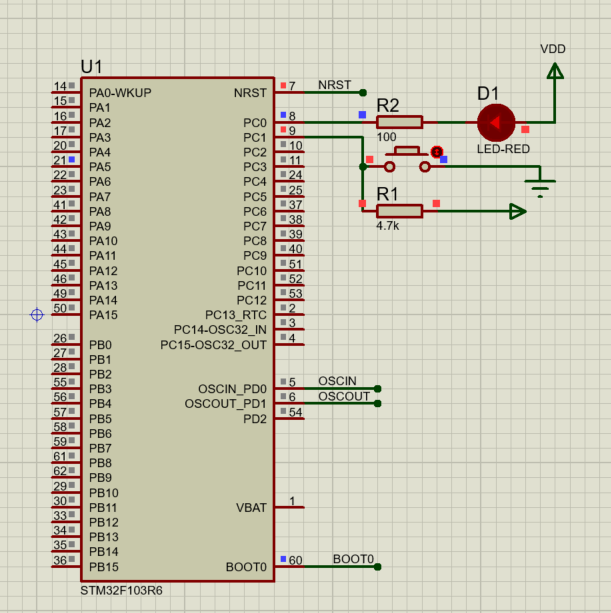

- 在第一節的基礎上，在Proteus中添加電路如下圖所示，

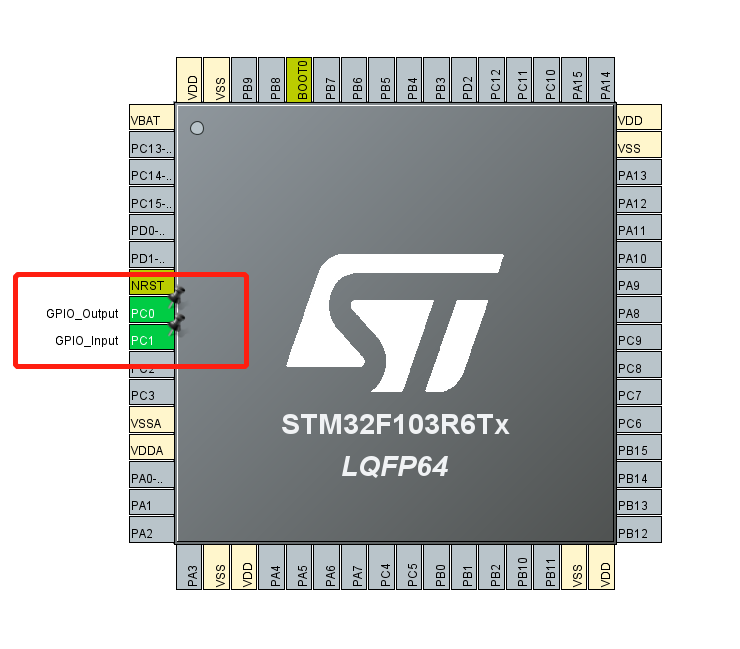

- 打開CubeMX，按照建立工程，配置PC0引腳為GPIO_Output，PC1引腳為GPIO_Input，點擊“Generator Code”生成Keil工程，
軟體撰寫
- 點擊“Open Project”在Keil中打開工程，雙擊“main.c”檔案，
- 本次仿真我們新用到讀引腳狀態函式

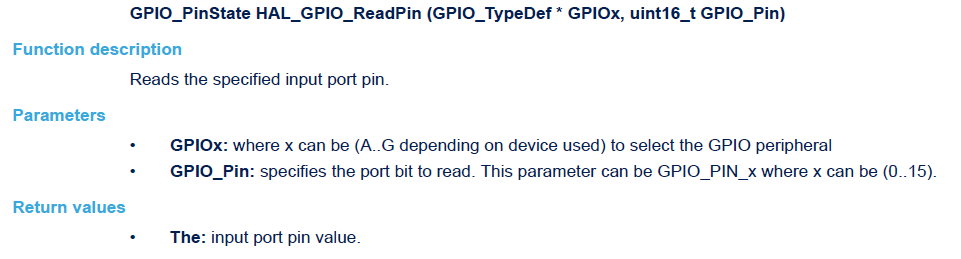

HAL_GPIO_ReadPin()，其官方檔案API介紹如下圖所示，
- 由于按鍵按下時，其內部金屬箔通斷瞬間在機械振動的作用下會出現10ms左右的通斷不穩定狀態，我們在這里采用軟體消抖（延時）的方式消除其影響，

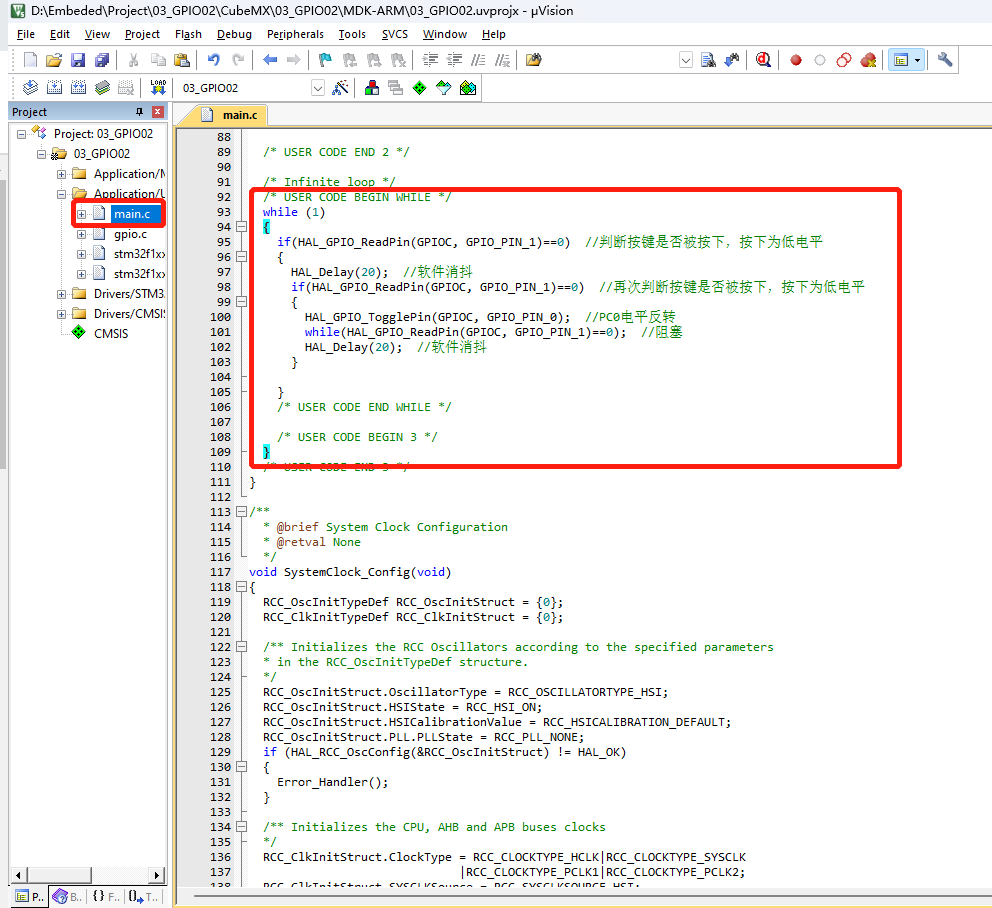

在while(1)回圈中輸入以下代碼if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_1)==0) //判斷按鍵是否被按下，按下為低電平 { HAL_Delay(20); //軟體消抖 if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_1)==0) //再次判斷按鍵是否被按下，按下為低電平 { HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_0); //PC0電平反轉 while(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_1)==0); //阻塞 HAL_Delay(20); //軟體消抖 } }
聯合除錯
- 點擊運行，生成HEX檔案，

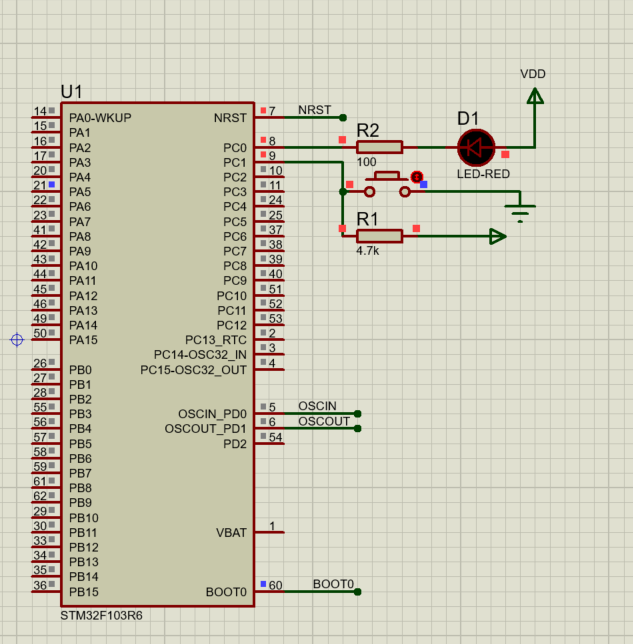

- 在Proteus中加載相應HEX檔案，點擊運行，可以看到LED燈點亮，
按下按鈕，LED燈熄滅
