OpenHarmony-RK3568開發板操作梳理

2022-04-28 06:09:07 作業系統

鏡像下載、域名決議、時間同步請點擊 阿里云開源鏡像站

寫在前面可參考

PS：使用wsl2作為Windows下Ubuntu環境時提升代碼編譯等效率的幾個點：

1.安裝完wsl后，檢查wsl的版本，確保是版本2（cmd執行wsl -l -v查看，如果不是，可通過wsl.exe -set-version Ubuntu-20.04 2轉換成版本2）

2.wsl2安裝完成后，切換軟體源為國內軟體源，可參考（親測好用） Ubuntu20.04換阿里源（解決安裝build-essential失敗問題）_AnChenliang

3.默認是安裝在系統盤的，可安裝完后遷移到非系統盤

4.OpenHarmony代碼相關操作建議在wsl2個人用戶家目錄下操作

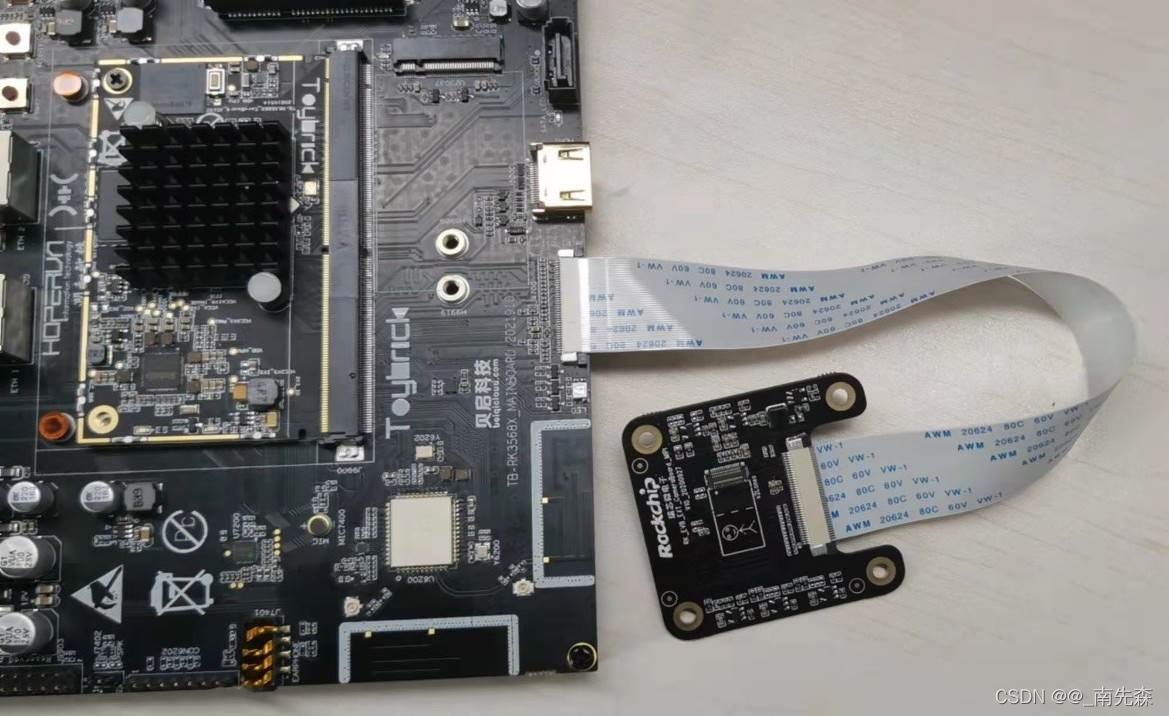

一、板子組裝

板子組裝按照方便，使用安全組裝即可，注意螢屏和攝像頭的排線插的順序，插反可能會導致螢屏不亮、攝像頭不能用等情況，

file

二、WSL2安裝

InsStep:

1.打開設定->安全和更新->開發者選項，選擇為“開發人員模式”；

2.Win + R運行control appwiz.cpl指令,在啟用或關閉Windows功能中勾選適用于Linux的Windows子系統和虛擬機平臺兩項啟用，重啟（注：沒有虛擬機平臺的，請升級Windows系統,Win10 版本號為 2004（內部版本19041或更高）,）；

3.以管理員身份打開PowerShell并運行：dism.exe /online /enable-feature /featurename:Microsoft-Windows-Subsystem-Linux /all /norestart 開啟Windows子系統功能；

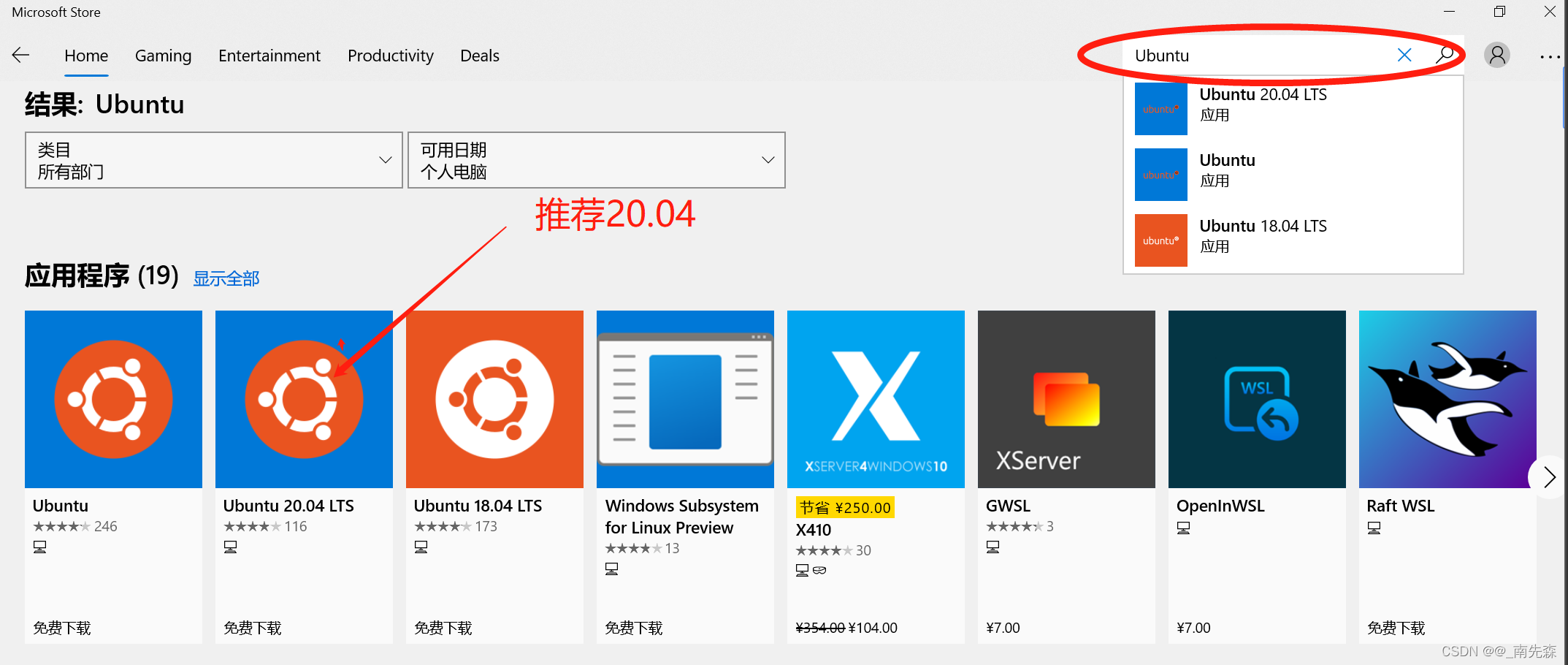

4.打開Microsoft Store搜索Ubuntu，安裝Ubuntu20.04：

file

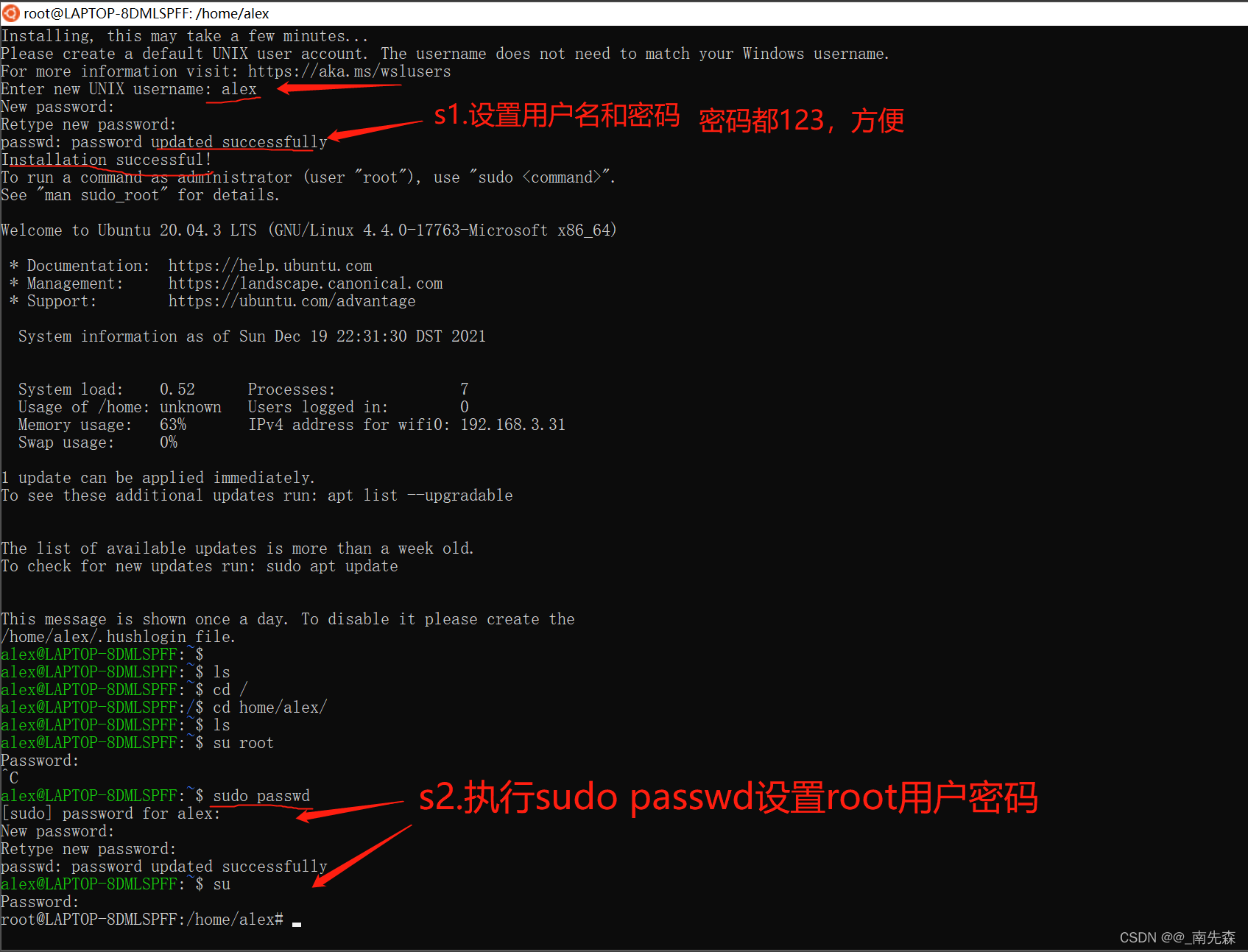

5.安裝完直接打開，設定用戶名和密碼以及root用戶密碼：

file

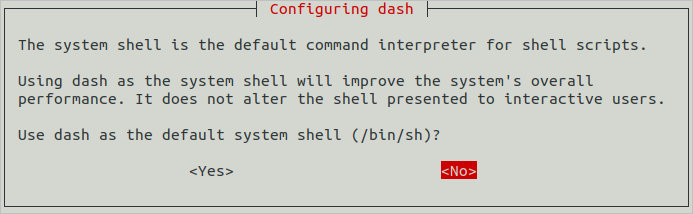

6.將Ubuntu Shell環境修改為bash

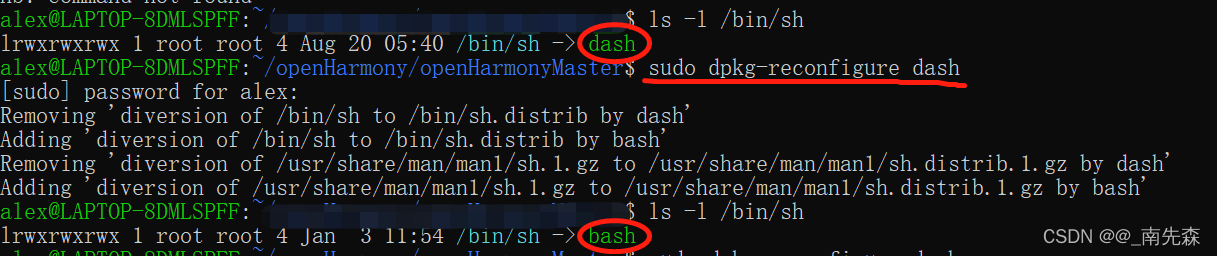

執行sudo dpkg-reconfigure dash,選擇No，將Ubuntu shell由dash修改為bash

file

如圖，執行ls -l /bin/sh查看：

file

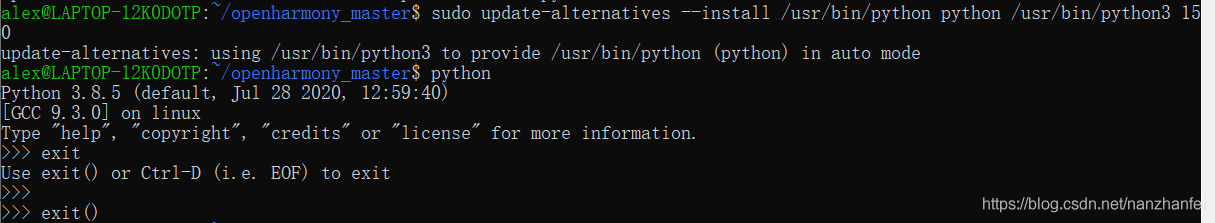

7.python3環境

Ubuntu20已自帶python3.8.5，執行sudo update-alternatives --install /usr/bin/python python /usr/bin/python3 150切換python3：

file

安裝pip3

$ sudo apt-get -y update

$ sudo apt-get install python3-pip

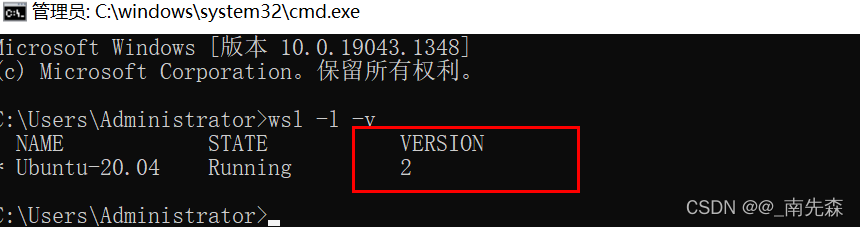

8.安裝完成，用戶賬號設定好之后，打開命令列視窗執行wsl -l -v查看下wsl的版本(注：cmd,wsl找不到的請更新windows版本)，確保是wsl2,如果是版本1，可執行wsl.exe --set-version Ubuntu-20.04 2命令升級為版本2，執行后等待轉換完成即可！！注意一定要是WSL2，如果是版本1，編譯速度會慢幾十倍！

file

file

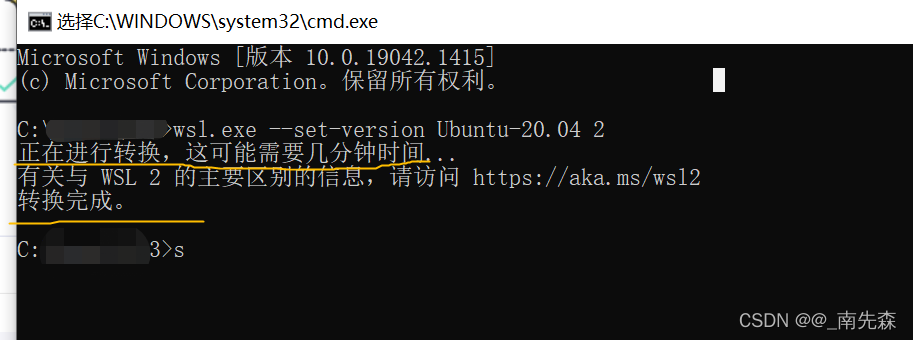

PS：執行wsl.exe --set-version Ubuntu-20.04 2出現內核組件問題，先下載安裝
wsl_update_x64.msi后，在執行切換命令，即可開始轉換，等待轉換完成即可，

9.wsl2遷移參考OpenHarmony代碼操作總結wsl遷移部分

10.wsl2安裝完成后，切換軟體源為國內軟體源:

s1:備份原來的源:cp -ra /etc/apt/sources.list /etc/apt/sources.list.bak

s2: 將源換成阿里源:sudo gedit /etc/apt/sources.list,將里面的內容清空，把下面的內容復制進去，保存退出

deb http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse

s3: 更新快取和升級:

sudo apt-get update

sudo apt-get upgrade

PS:按上述步驟切換軟體源后可解決一Ubuntu20.04一些依賴工具安裝失敗的問題

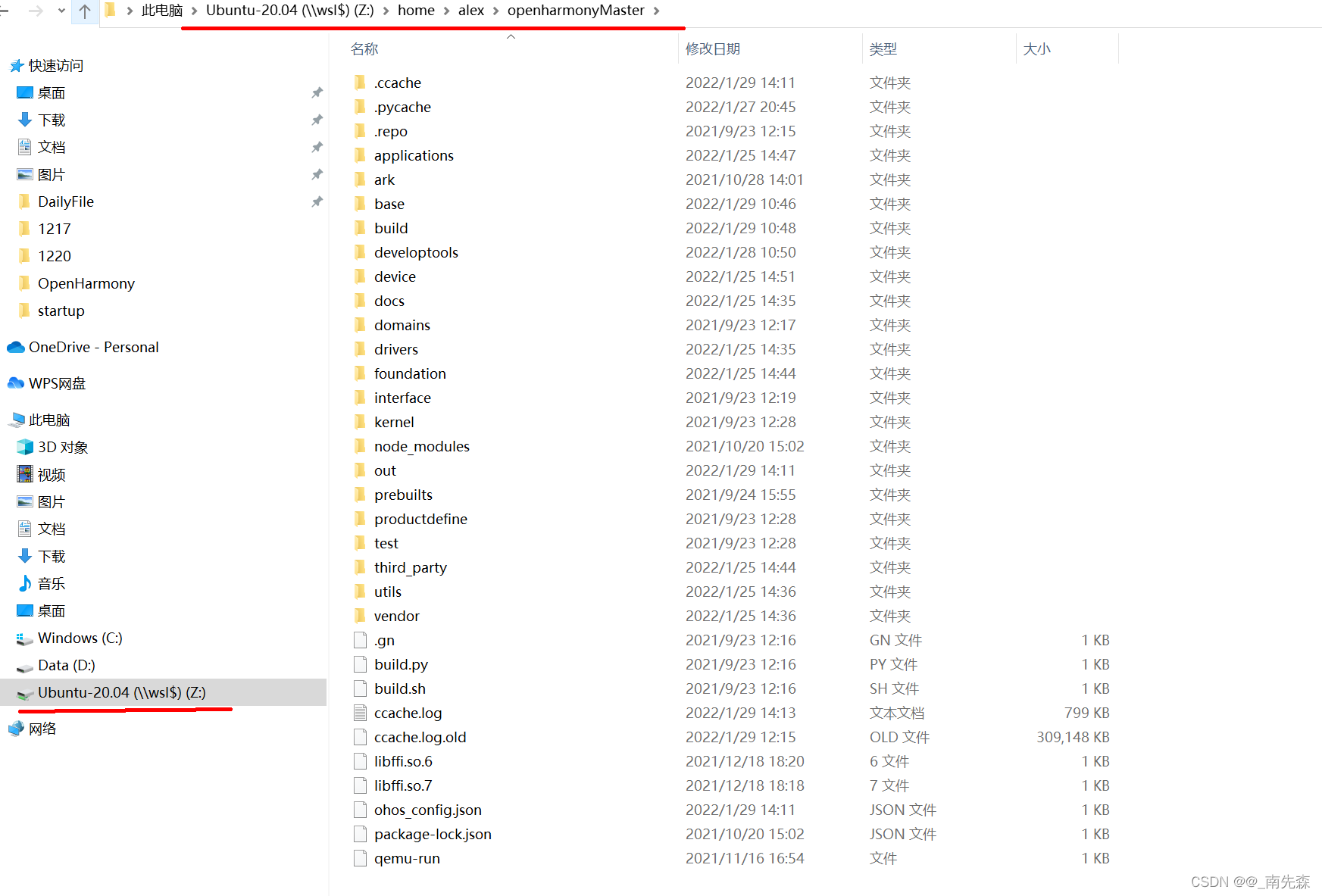

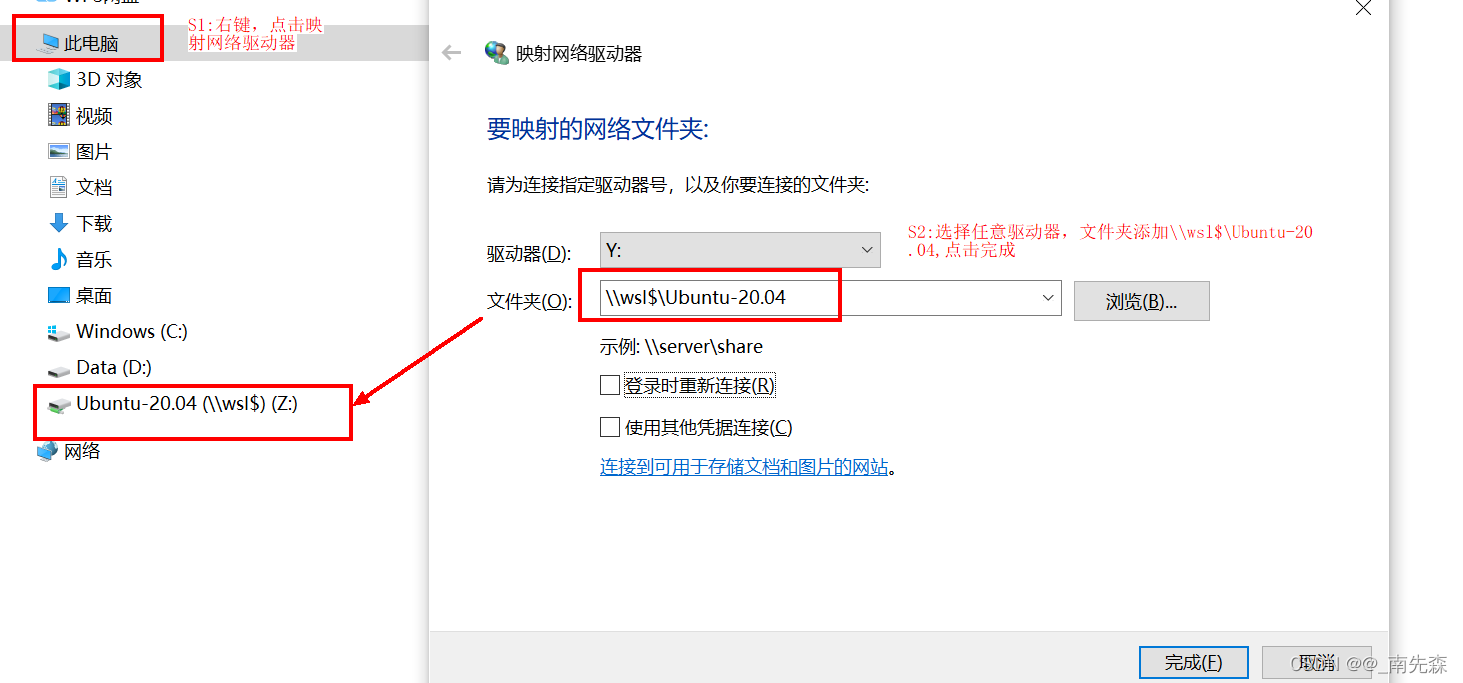

11.WSL映射到本地

file

如圖：

本地方便查看

file

三、獲取原始碼

代碼初次下載需要做一些前期準備作業：主要有碼云gitee賬號注冊、添加碼云SSH公鑰、安裝git和git-lfs、配置用戶資訊、repo工具安裝

注冊碼云gitee賬號

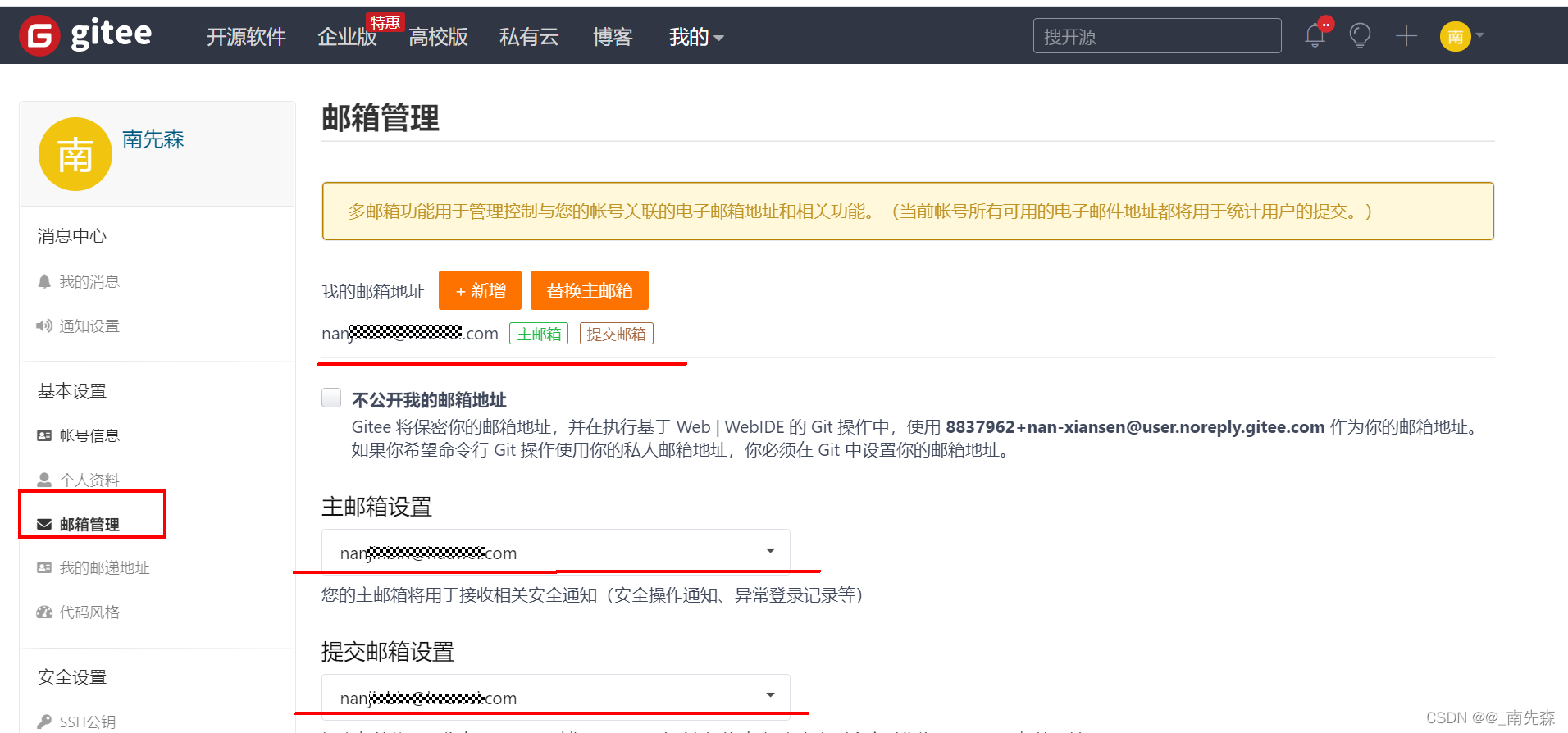

電話號碼注冊即可，并添加作業郵箱為主郵箱，如圖：

file

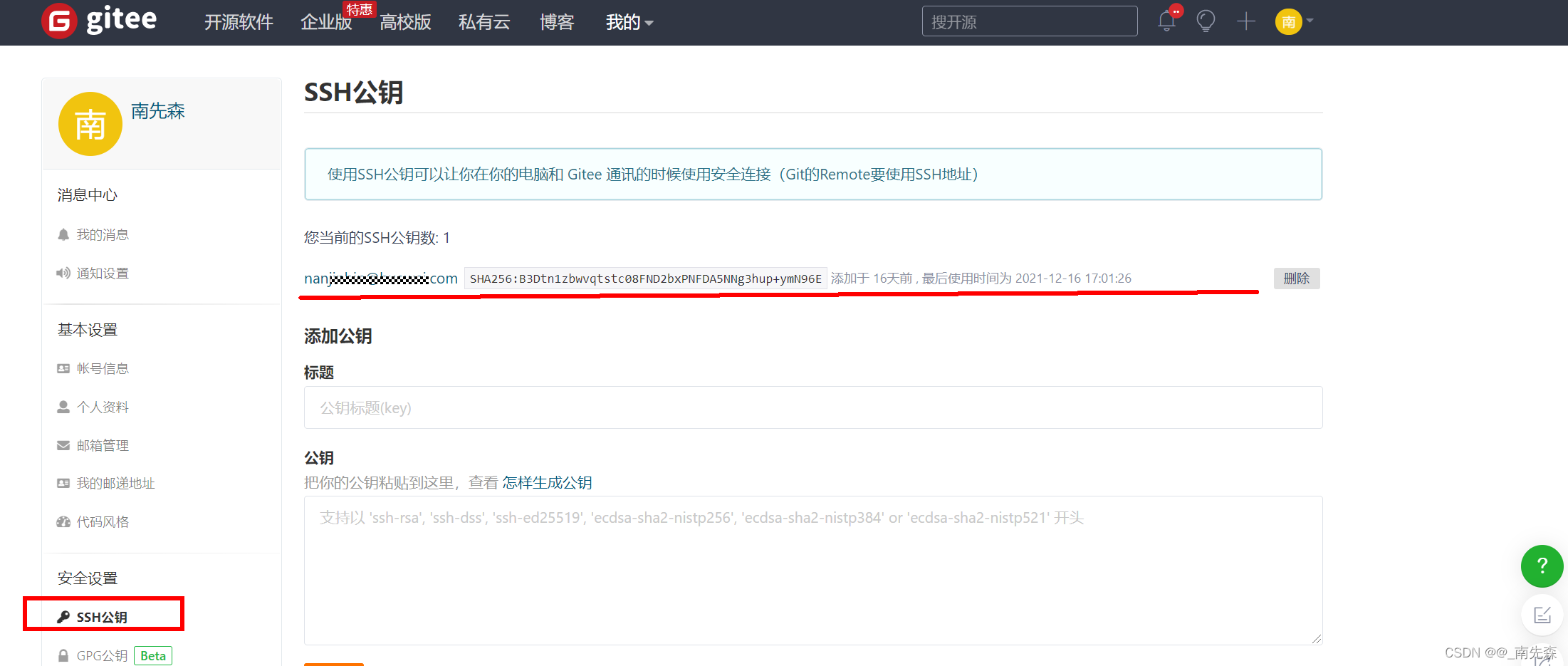

注冊碼云SSH公鑰

參考碼云 生成/添加SSH公鑰

如圖：

file

如圖，檢測公鑰是否添加成功：

file

安裝git客戶端和git-lfs并配置用戶資訊

安裝git客戶端

執行：

sudo apt install git-all

安裝git-lfs

依次執行以下命令：

curl -s https://packagecloud.io/install/repositories/github/git-lfs/script.deb.sh | sudo bash

sudo apt-get install git-lfs

git lfs install

配置用戶資訊

git config --global user.name "yourname"
git config --global user.email "your-email-address"
git config --global credential.helper store

安裝repo工具

安裝碼云repo工具，由于權限可切換到root用戶下安裝，安裝后再切換個人用戶目錄操作既可：

執行：

 curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > /usr/local/bin/repo

chmod a+x /usr/local/bin/repo

 pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple requests

下載主干master分支原始碼

repo init -u [email protected]:openharmony/manifest.git -b master --no-repo-verify
repo sync -c

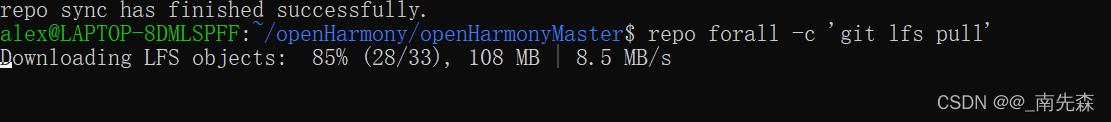

repo forall -c 'git lfs pull'

ps:git lfs

file

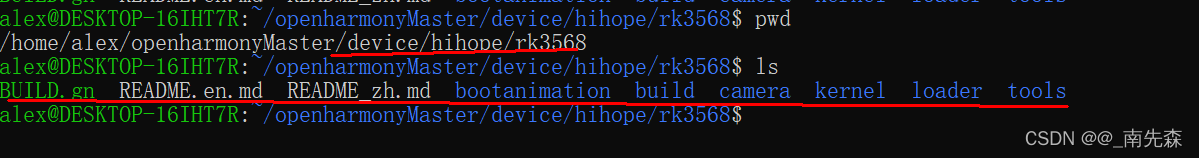

rk3568對應倉庫

device/hihope/rk3568

file

四、編譯

代碼下載后初次編譯需要做一些前期準備作業：主要有依賴工具安裝、預編譯

編譯環境準備

S1:安裝依賴工具

sudo apt-get update && sudo apt-get install binutils git git-lfs gnupg flex bison gperf build-essential zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386 lib32ncurses5-dev x11proto-core-dev libx11-dev genext2fs liblz4-tool libssl-dev libtinfo5 lib32z1-dev ccache libgl1-mesa-dev libxml2-utils xsltproc unzip m4 bc gnutls-bin python3.8 python3-pip ruby

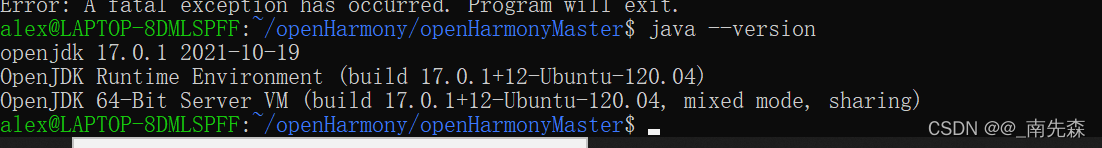

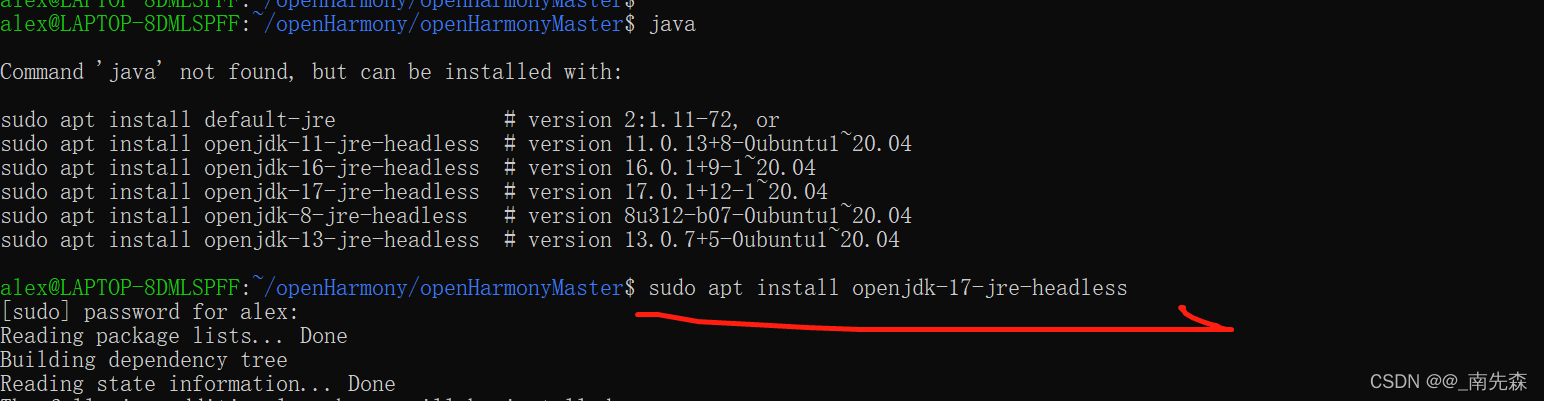

S2:執行java --version看是否有java的環境，沒有的話安裝下

sudo apt install openjdk-17-jre-headless

如圖：

file

file

S3:執行prebuilts,在原始碼根目錄下執行，安裝編譯器及二進制工具

bash build/prebuilts_download.sh

版本編譯

進入原始碼根目錄，執行：

./build.sh --product-name rk3568 --ccache

編譯結果

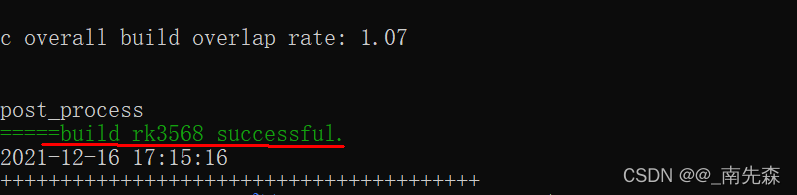

編譯完成后，log顯示如下：

file

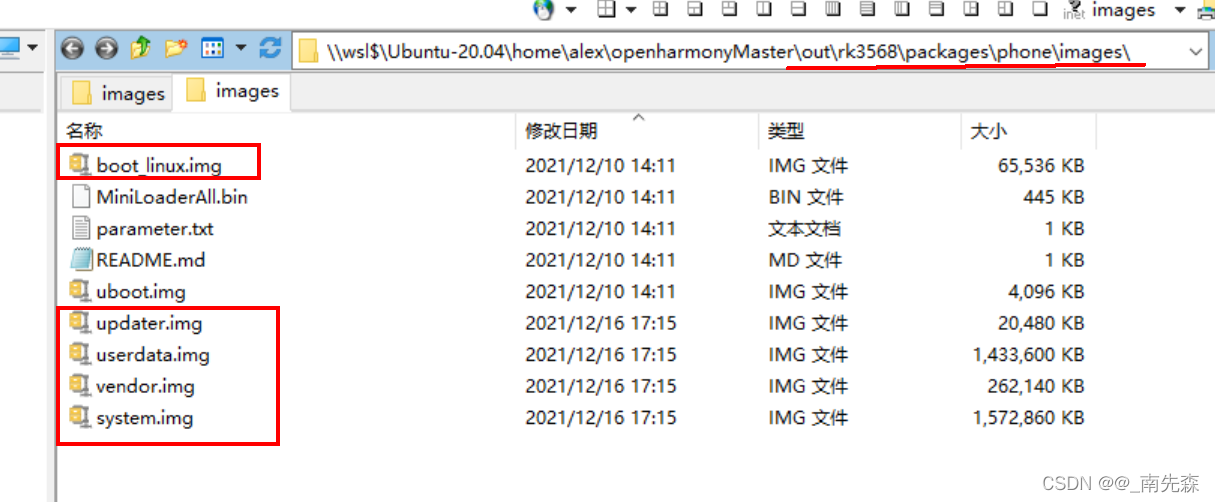

鏡像路徑：\out\rk3568\packages\phone\images\

file

daily構建版本或轉測版本獲取

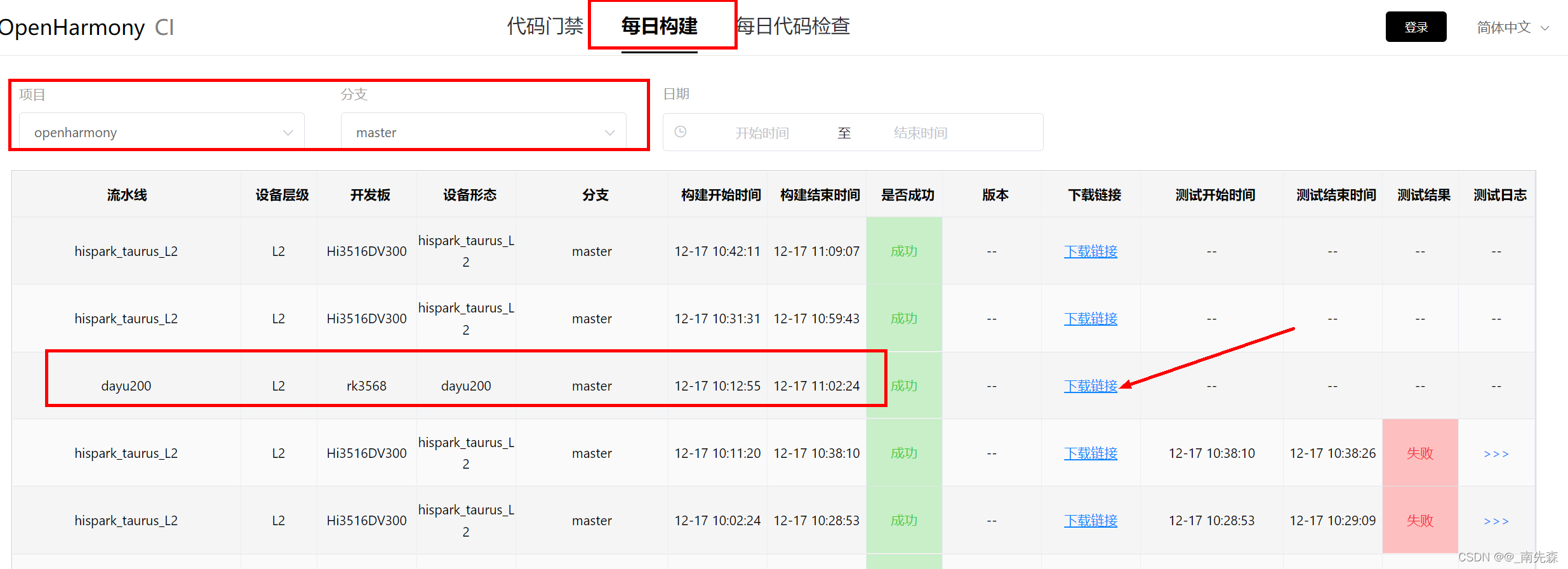

daily構建版本

http://ci.openharmony.cn/dailybuilds

file

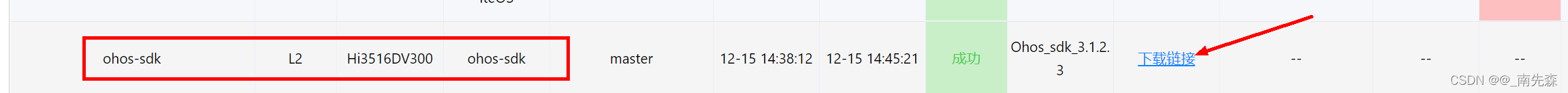

PS：hdc工具除過自己本地編譯，也可以從流水線構建本下載：

file

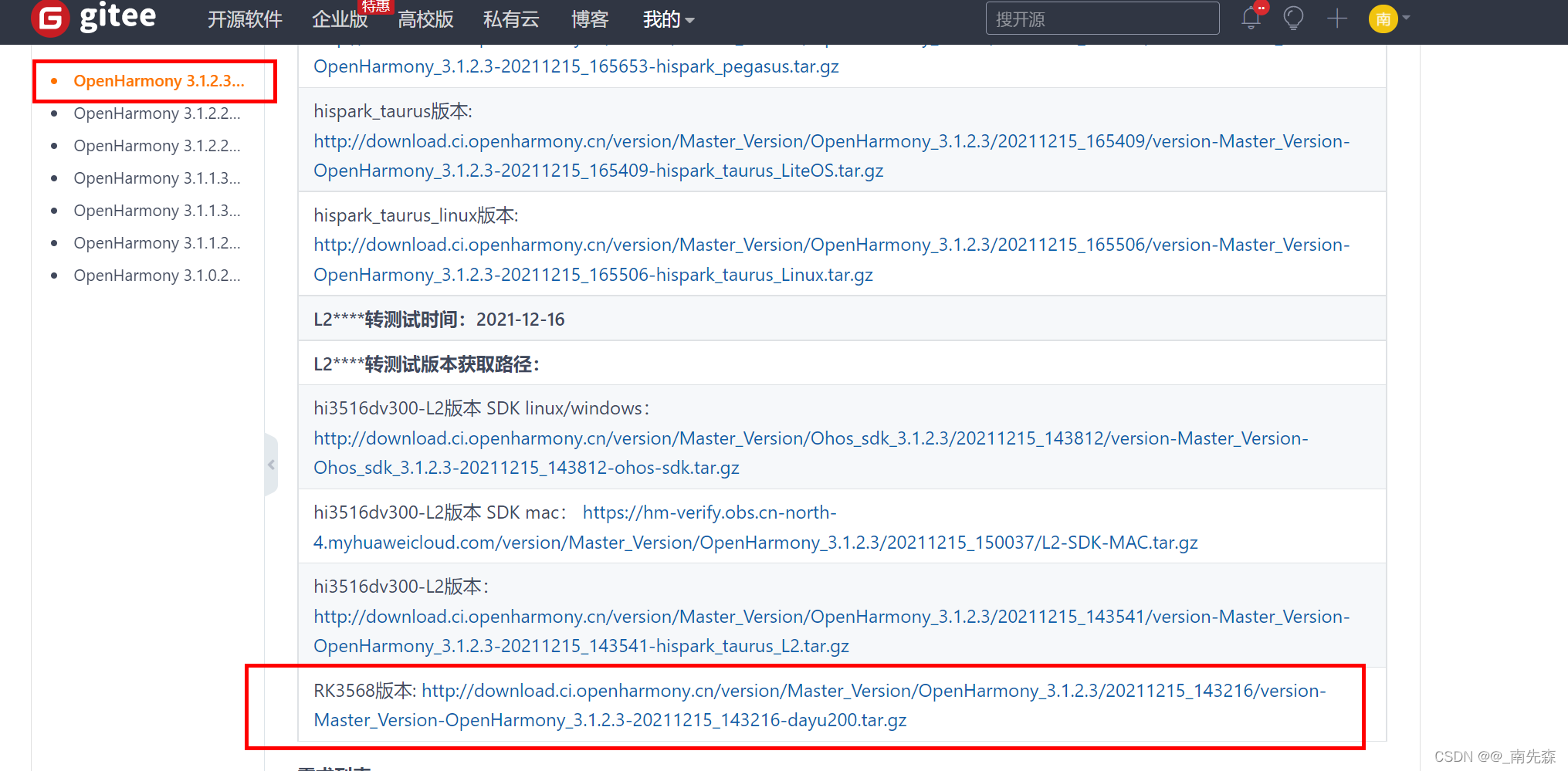

轉測版本

Release-Testing-Version.md · OpenHarmony-SIG/oh-inner-release-management - Gitee.com

file

五、燒寫

燒寫所需驅動和工具獲取

usb驅動安裝

雙擊windows\DriverAssitant\DriverInstall.exe安裝usb驅動

正常燒寫

燒寫

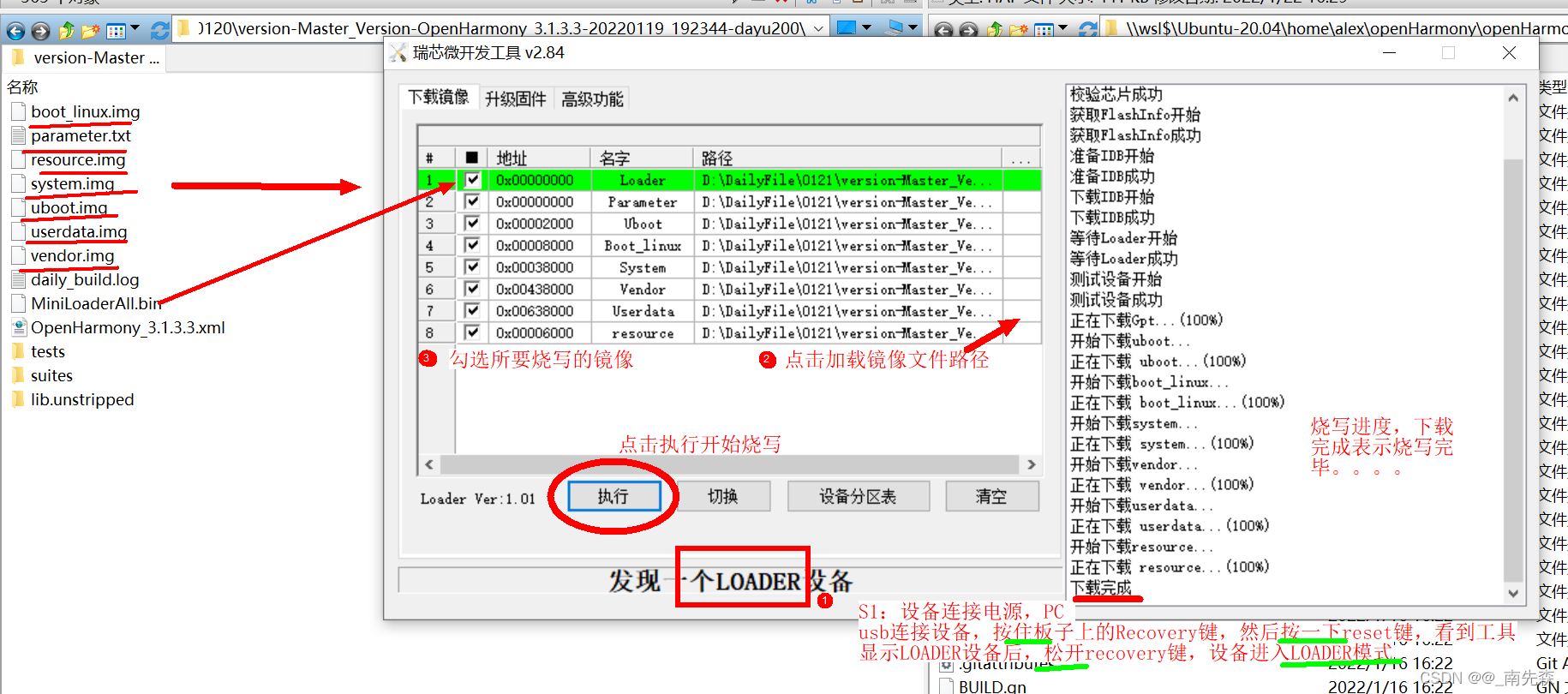

雙擊\windows\RKDevTool.exe打開燒寫工具，工具界面擊燒寫步驟如圖所示：

MASKROM模式和LOADER模式兩種模式下可供燒寫，推薦LOADER模式燒寫，非必要不使用MASKROM按鍵操作燒寫，

LOADER模式燒寫：板子上電狀態，PC usb線連接板子，先按住板子上的Recovery鍵，然后按一下reset鍵，待工具界面顯示LOADER設備后，松開Recovery鍵，設備進入loader模式，點擊執行開始燒寫，如圖：

file

MASKROM模式燒寫： 設備斷開電源狀態，PC usb線連接設備，先按住板子上的MASKROM按鍵，設備上電，待工具界面顯示MASKROM設備后，松開MASKROM鍵，系統進入MASKROM模式，點擊執行開始燒寫，具體步驟截圖與上圖一樣（注：MASKROM模式燒寫，需勾選Loader下載項），

變磚拯救

燒寫時由于燒寫不當，比如uboot檔案燒錯等，導致燒寫工具MASKROM和Loader模式都發現不了設備，設備無法啟動的情況下，可按照如下操作進行燒寫：

Windows下，設備連接電源狀態，PC連接設備（通過USB），同時按住reset 鍵maskrom 按鍵，然后先松開reset鍵，待工具界面顯示MASKROM設備后，再松開MASKROM鍵，設備進入MASKROM模式，勾選Loader，MASKROM模式下點擊執行開始燒寫即可，

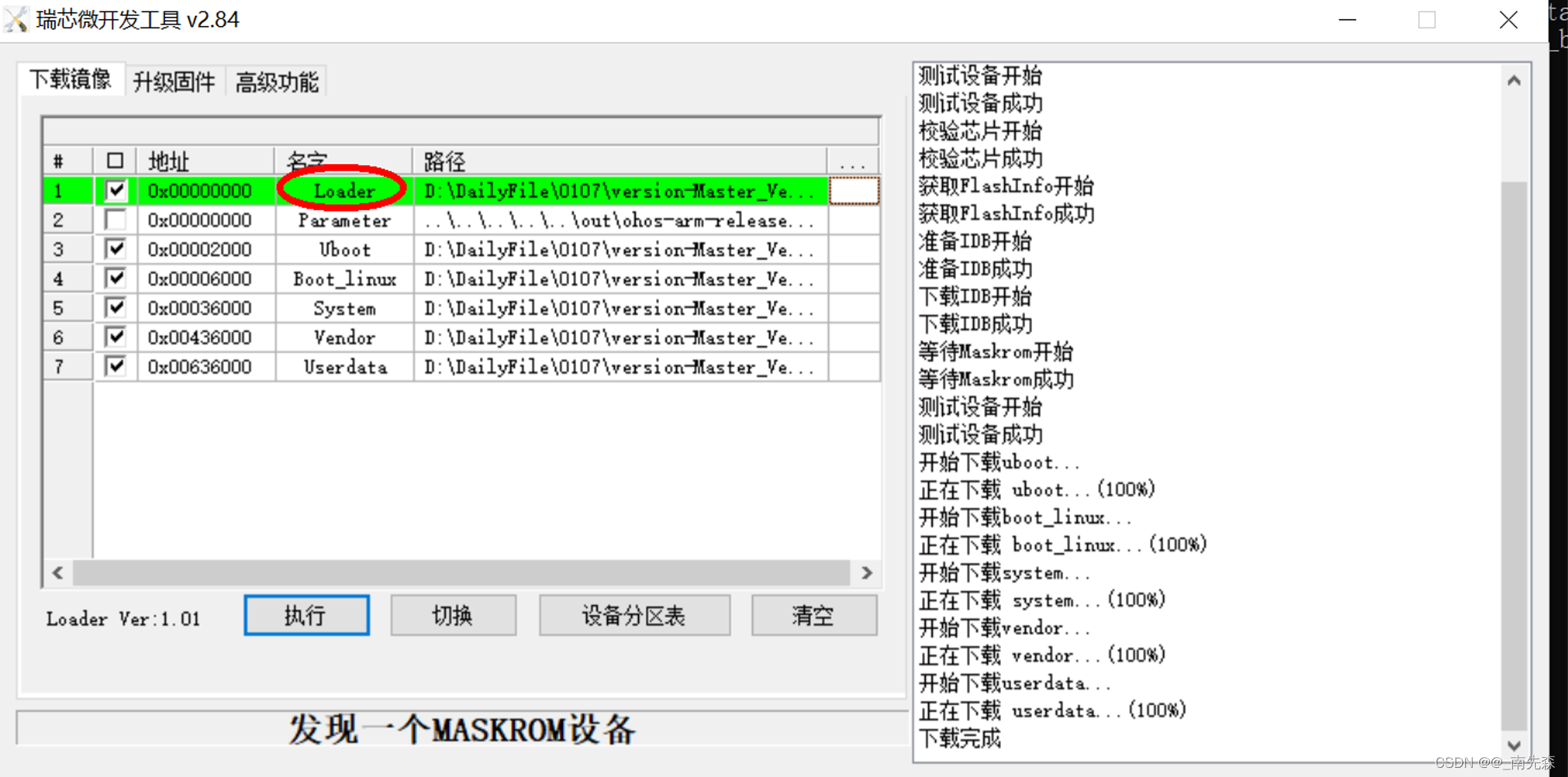

如圖：溝通Loader下載項，MASKROM模式開始燒寫：

file

PS：MaskRom 模式是設備變磚的最后一條防線，強行進入 MaskRom 涉及硬體操作，有一定風險，因此僅在設備進入不了 Loader 模式的情況下，方可嘗試 MaskRom 模式，進入 MaskRom 的原理是人為的把 EMMC 的資料腳與地線短接，系統會認為 EMMC 資料出錯，從而清除 EMMC 資料，

參考MaskRom模式 — Firefly Wiki

六、Hdc工具連接設備

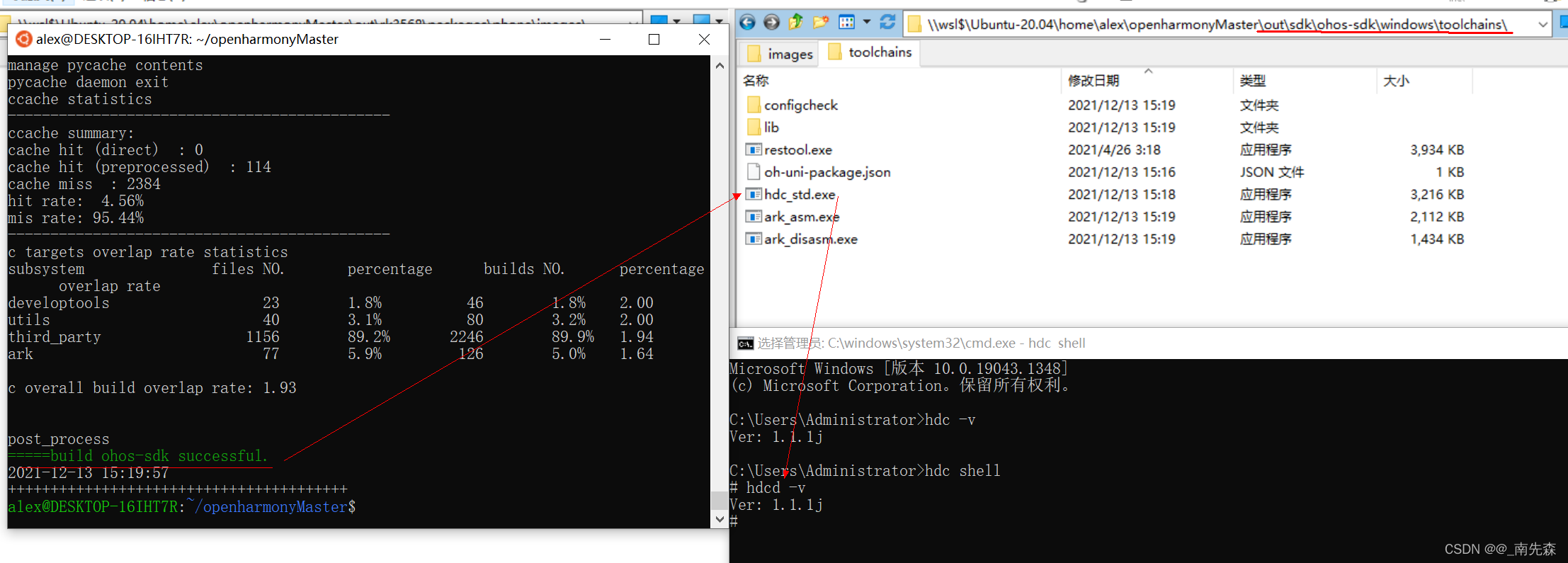

hdc的版本和設備版本保持一致，可自己編譯最新hdc工具：原始碼根目錄執行./build.sh --product-name ohos-sdk --ccache,直接copy到本地路徑（可將hdc_std.exe改為hdc.exe方便點）加入環境變數，如圖：

file

七、 測驗套編譯和執行

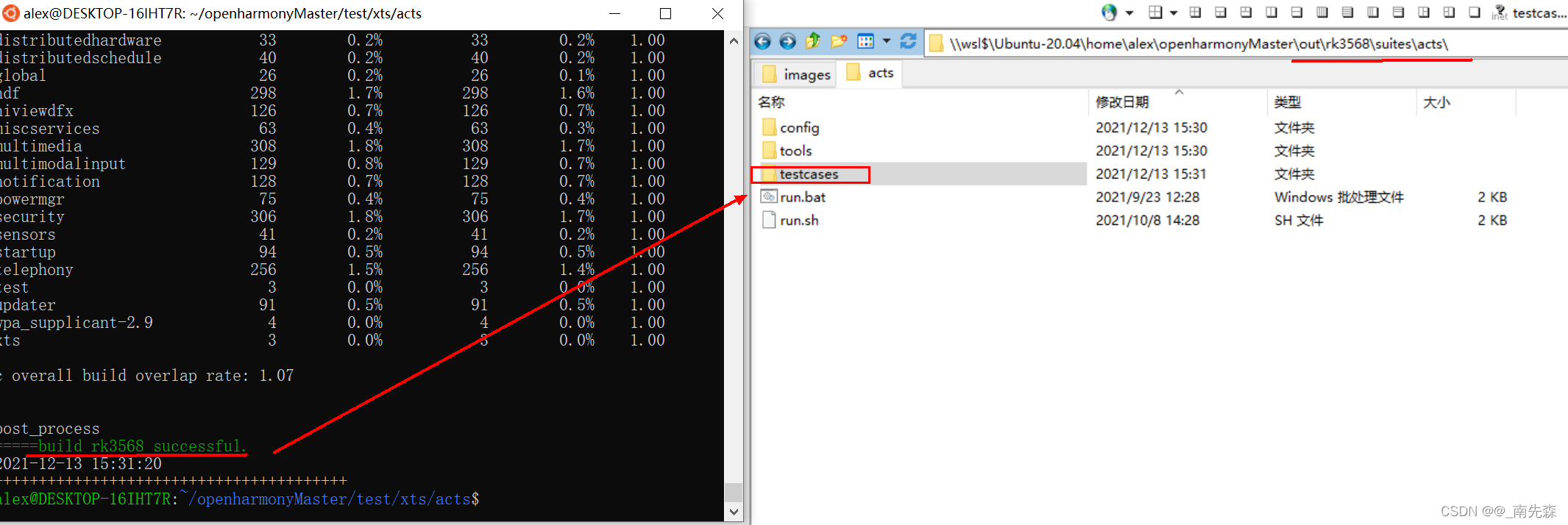

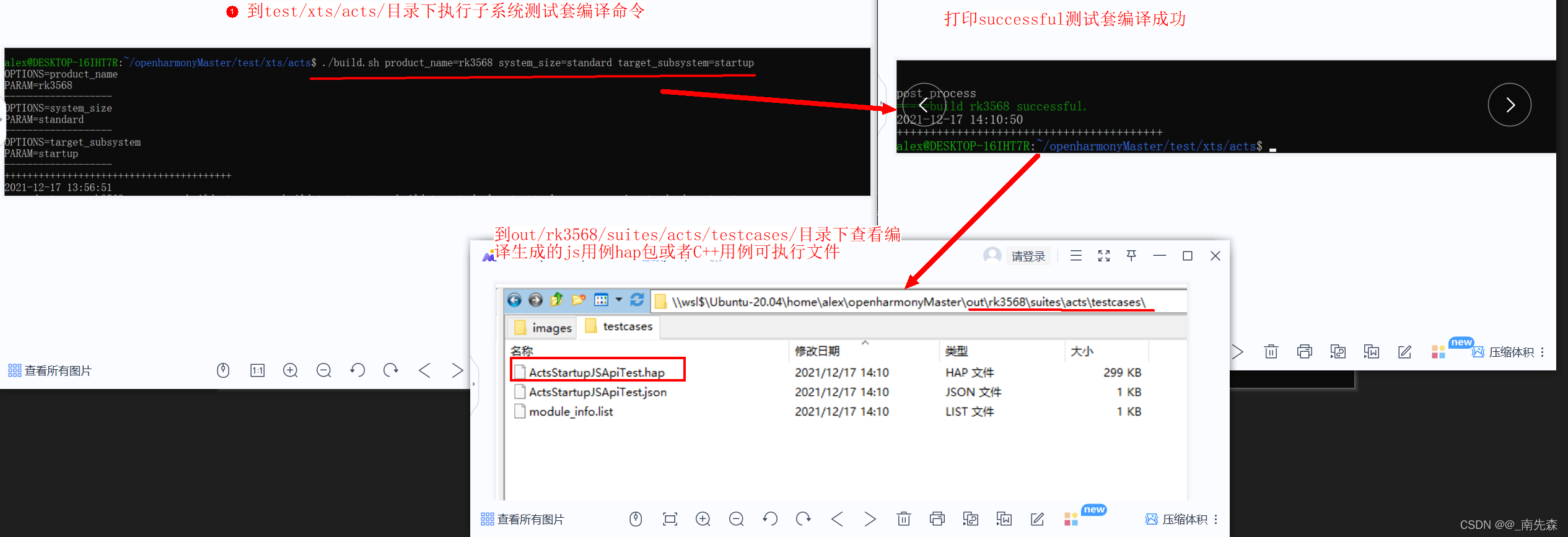

測驗套編譯

到/test/xts/acts目錄下執行./build.sh product_name=rk3568 system_size=standard target_subsystem=××××可編譯單個子系統測驗套

編譯結果查看：/out/rk3568/suites/acts/

file

用例執行

編譯生成的可執行檔案（C++用例等）和hap包（js用例等）在testcases目錄下，用例執行可以將可執行檔案或hap包通過hdc send到設備制定目錄，通過 ./***或aa start的方式執行，也可以連接設備后，將編譯生成的acts檔案夾coay到Windows本地，cmd命令列進入acts目錄，運行run.bat，然后執行run acts的方式開始執行用例，用例執行的報告和log會在acts目錄下生成，

PS：運行run.bat依賴于編譯生成的tools檔案夾下的工具，tools檔案夾如果為空，請檢查編譯工具是否安裝全，

舉個例子

1.手動執行

以本地手動執行js測驗用例為例，ps：安裝到設備上的應用資訊，可通過bm dump -命令查看，比如應用包名，應用Mainability等，C++用例直接將可執行檔案send到設備指定目錄，chmod權限后，./***執行即可，

如圖：

S1：子系統測驗套編譯

file

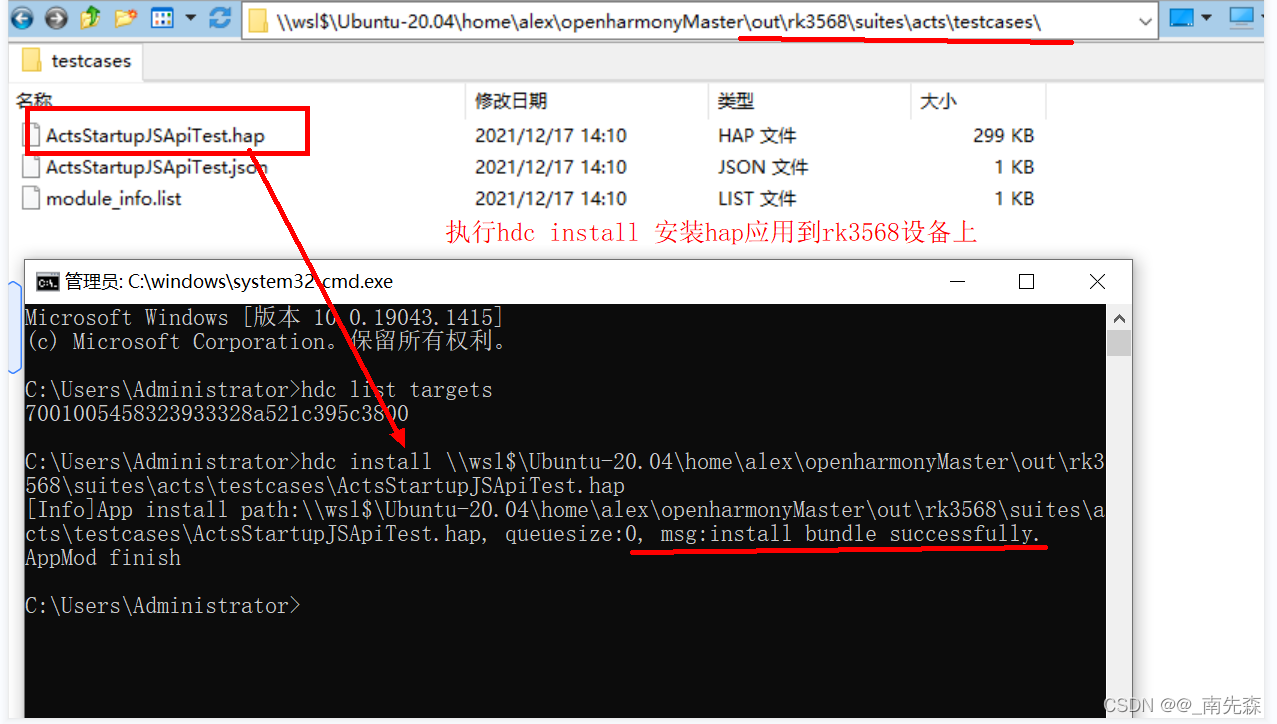

S2：hap安裝

file

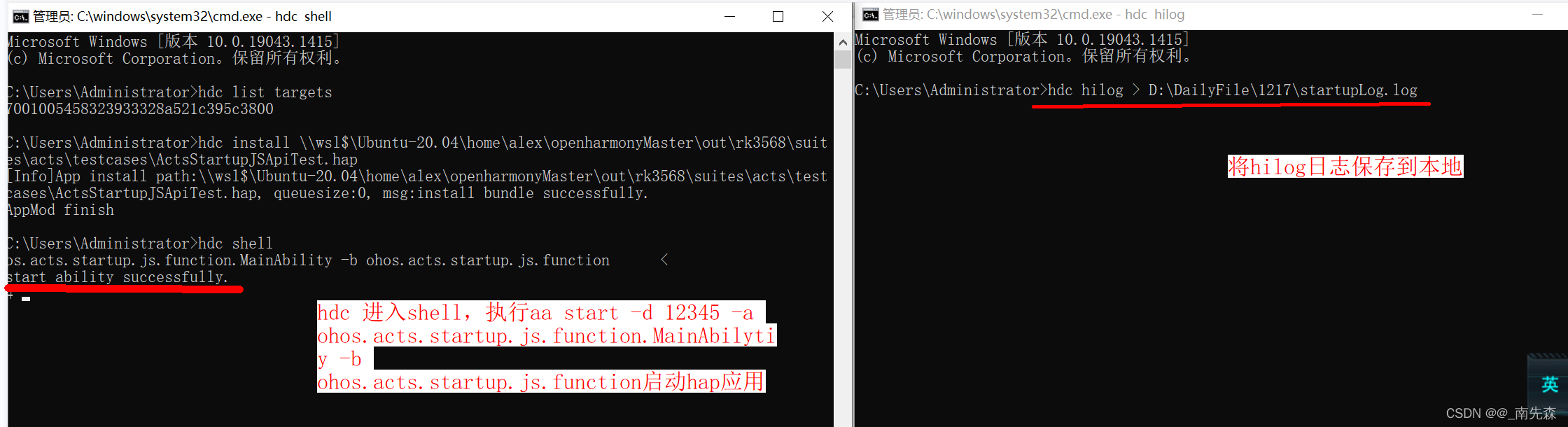

S3:啟動應用執行測驗用例，并將hilog日志保存到本地方便產看

file

日志查看：

file

2.xdevice自動執行

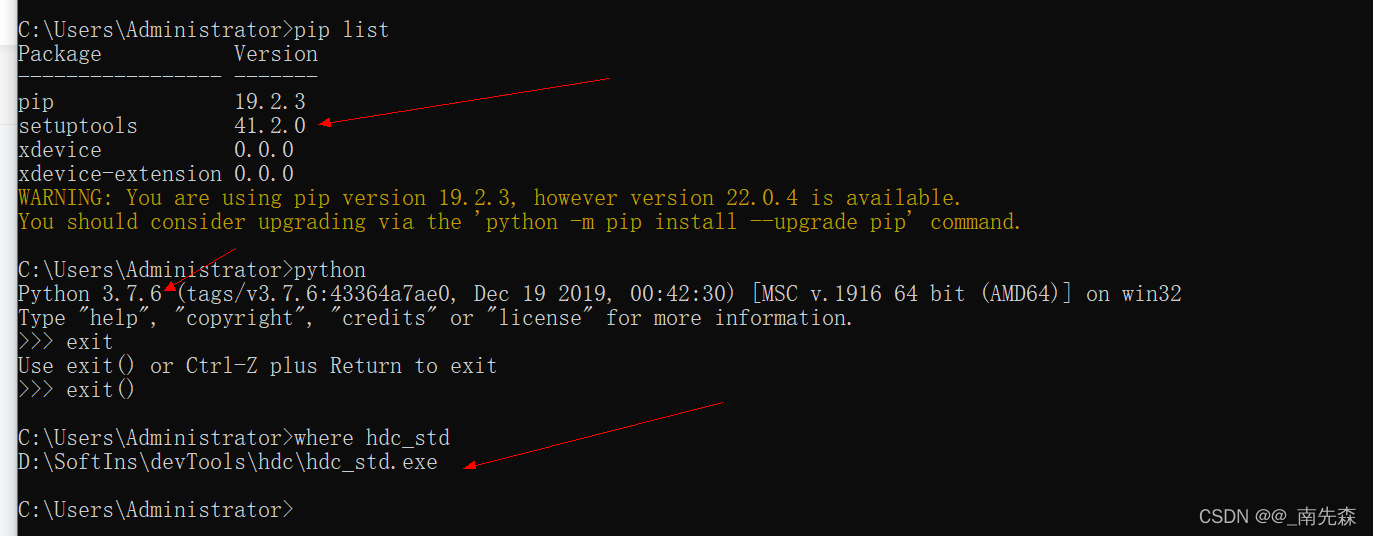

本地環境需求：python（最好python3.7）、安裝pthon依賴包setuptools,最新版本的hdc_std,并將hdc_std.ext的路徑加入到環境變數path中；

file

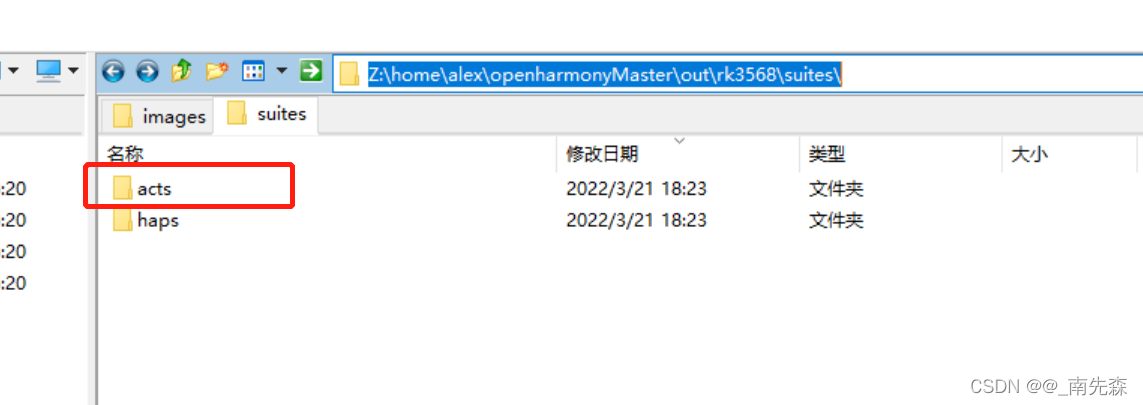

1>.將測驗套編譯生生成\out\rk3568\suites\目錄下的acts檔案夾copy到本地任意目錄方便執行

file

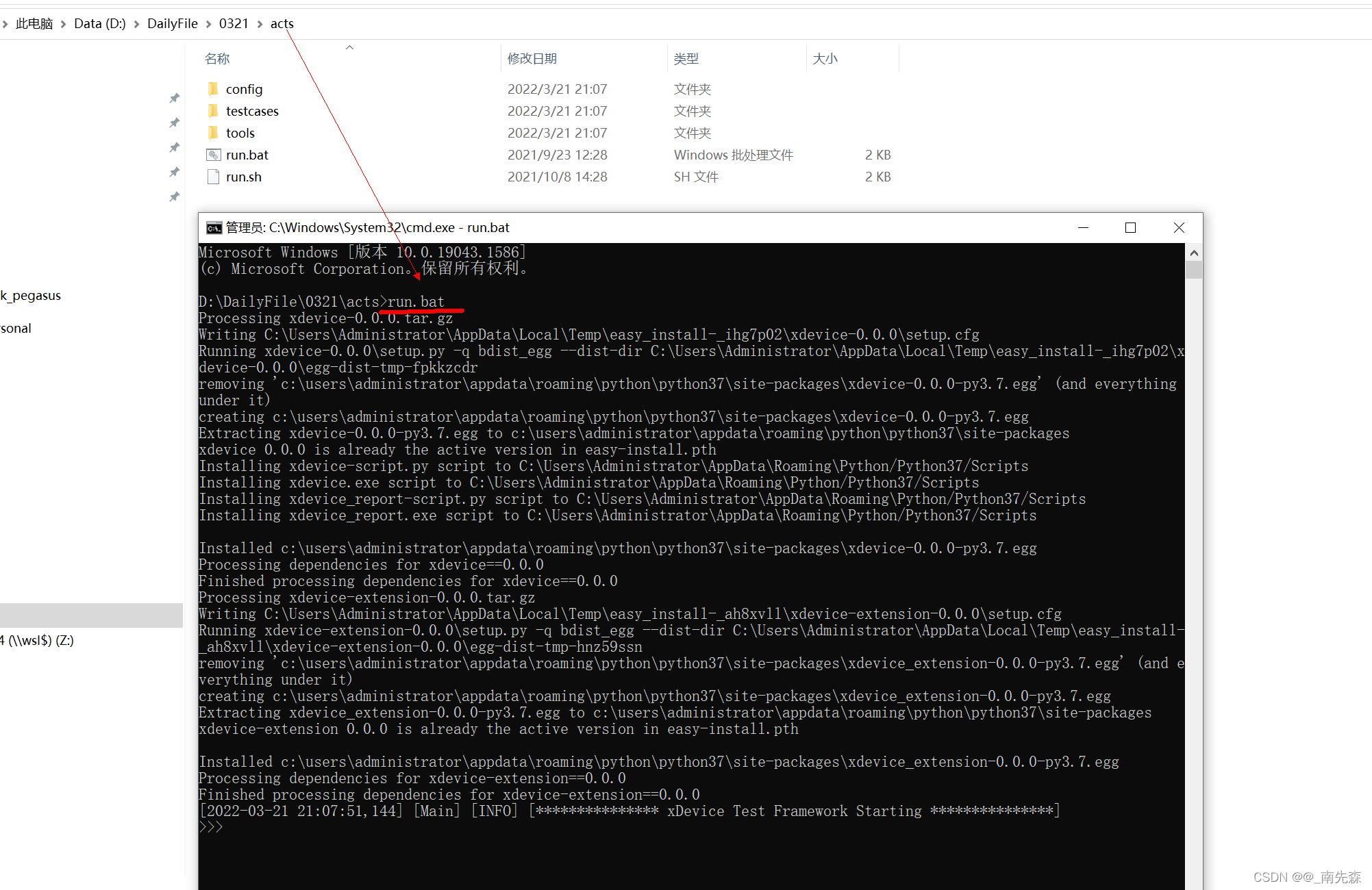

2>.cmd進入acts所在目錄運行acts目錄下的run.bat腳本：

file

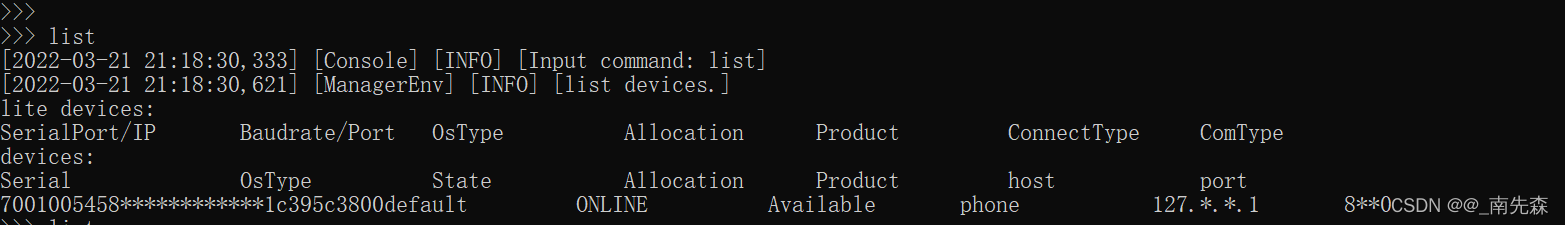

ps:可執行list查看本地設備是否連接成功：

file

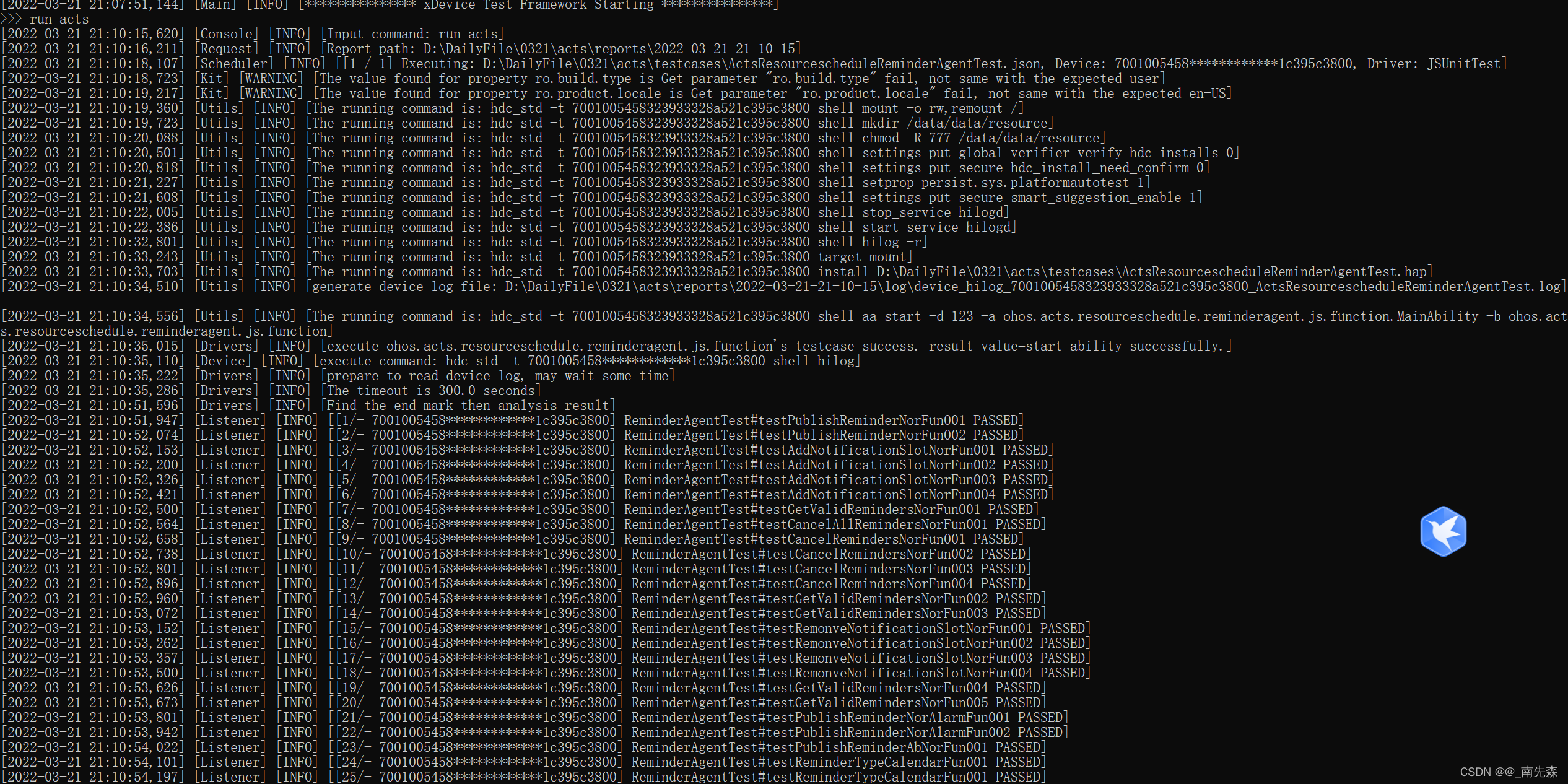

3>.執行run acts即可自動化開始全量執行acts目錄下所有的用例并完成執行報告決議以及日志收集等：

ps:按模塊執行(具體模塊可以查看\acts\testcases)：run –l ActsResourcescheduleReminderAgentTest

file

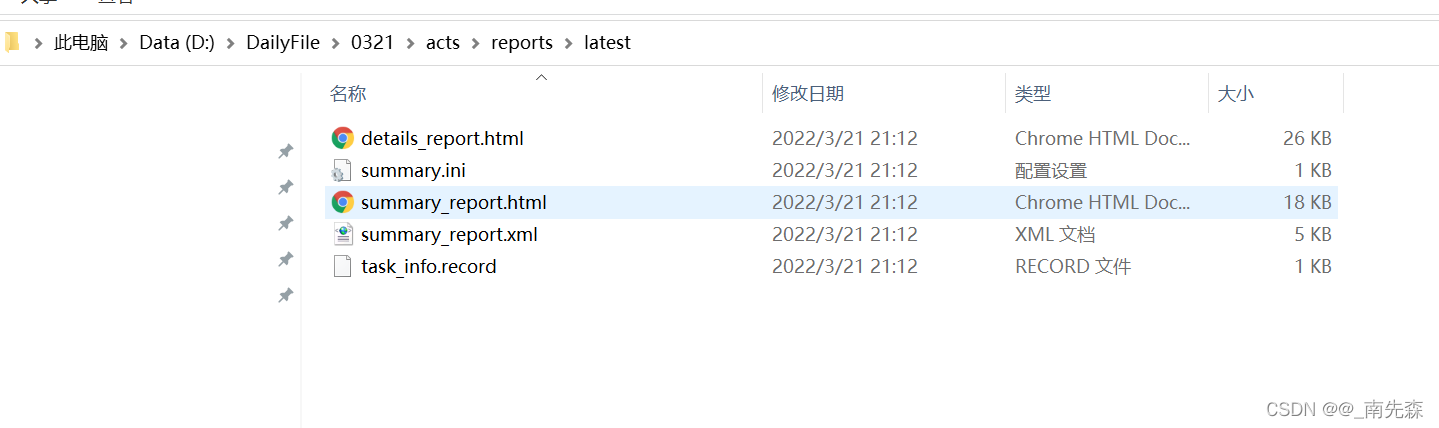

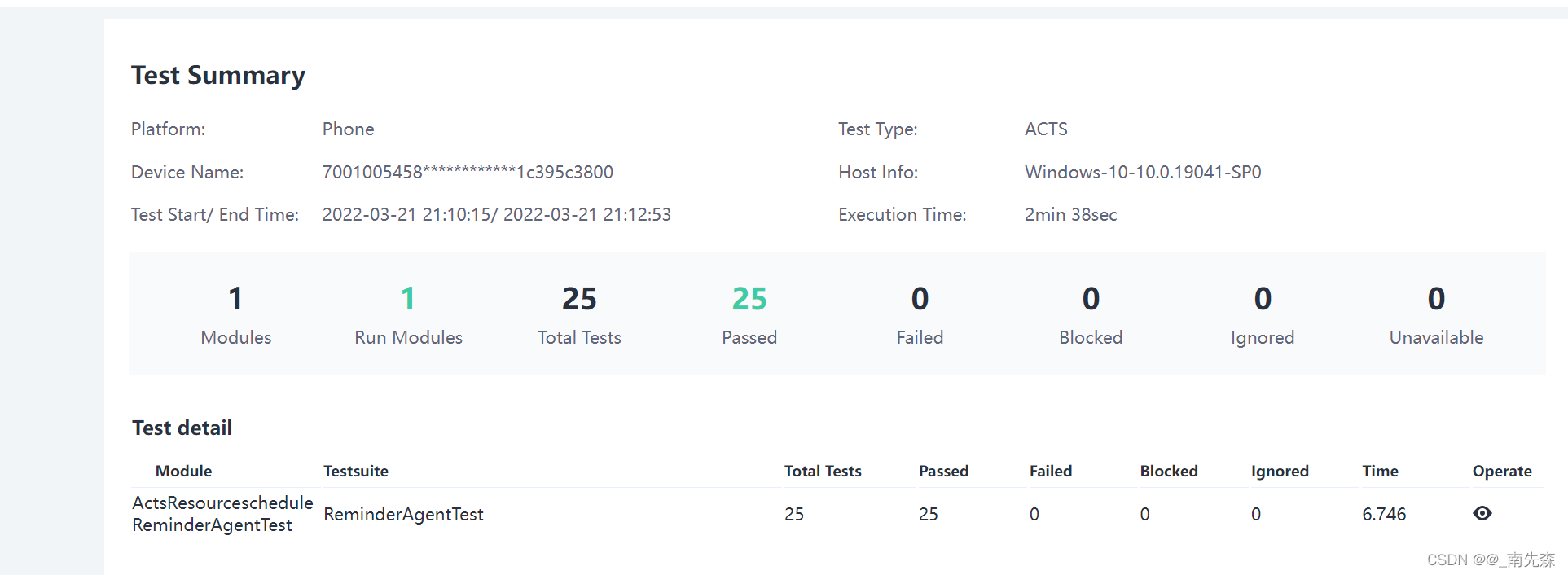

用例執行報告查看：

file

file

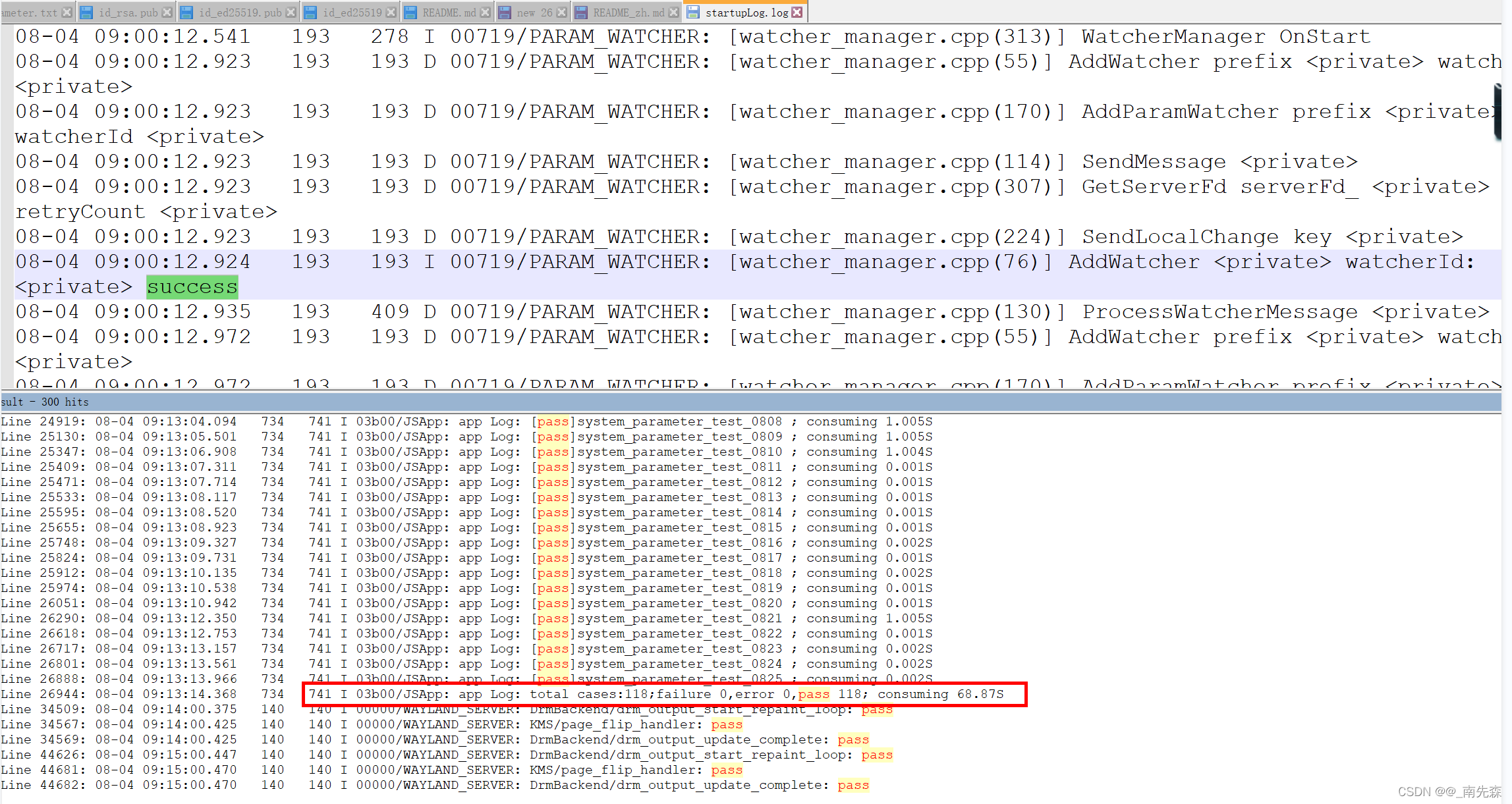

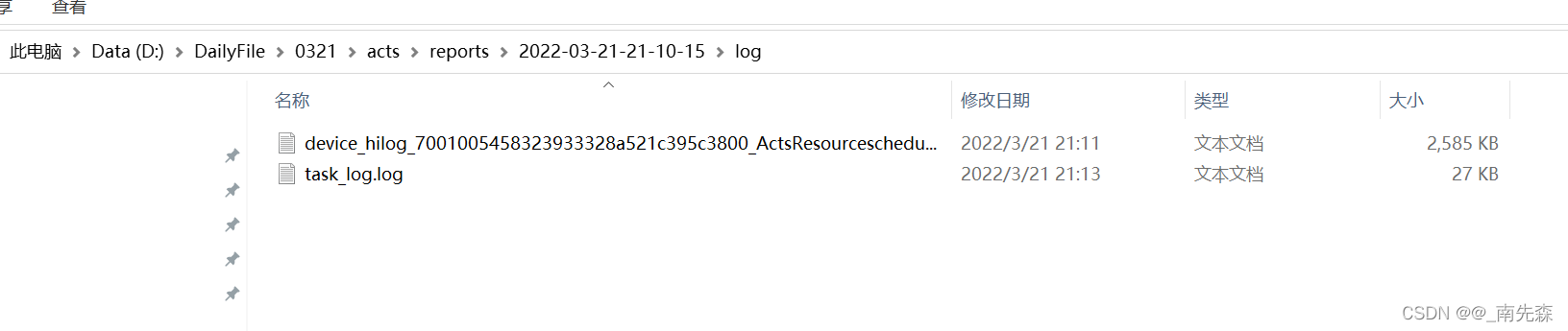

日志查看：

file

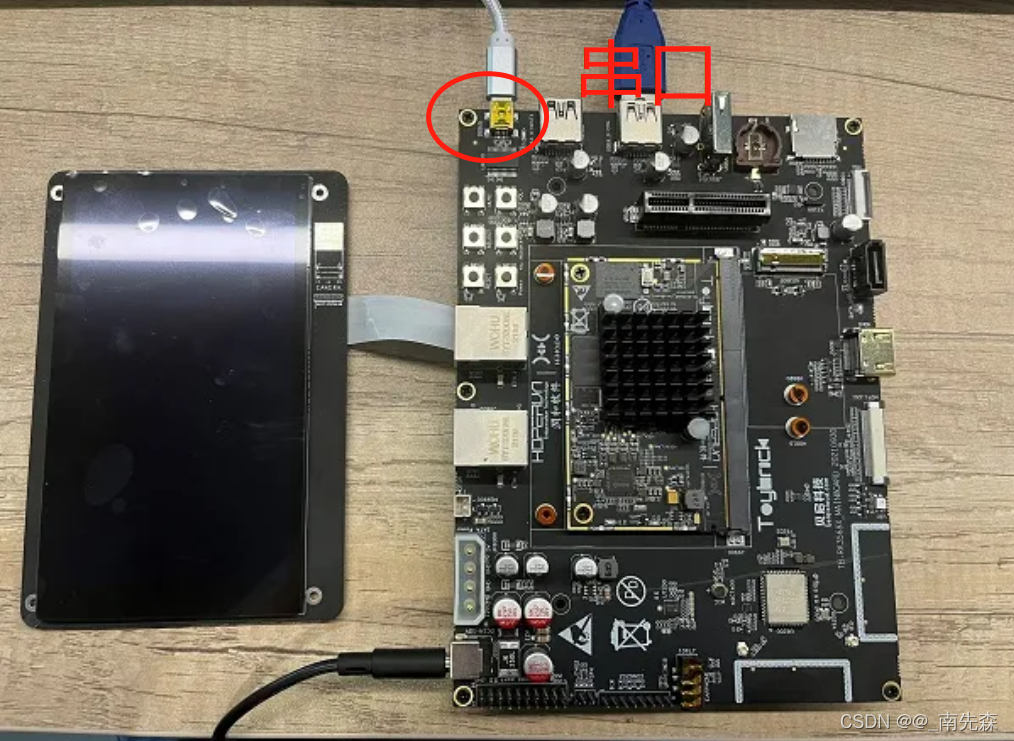

八、串口除錯

file

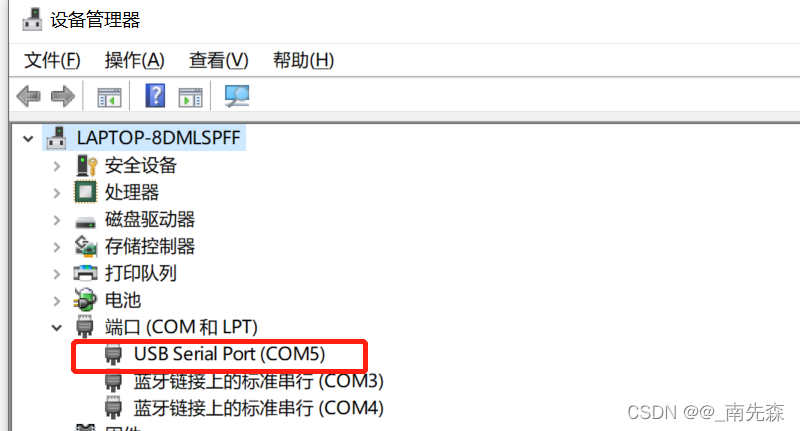

S1.用串口線連接 PC 與開發板，在設備管理器查看埠

file

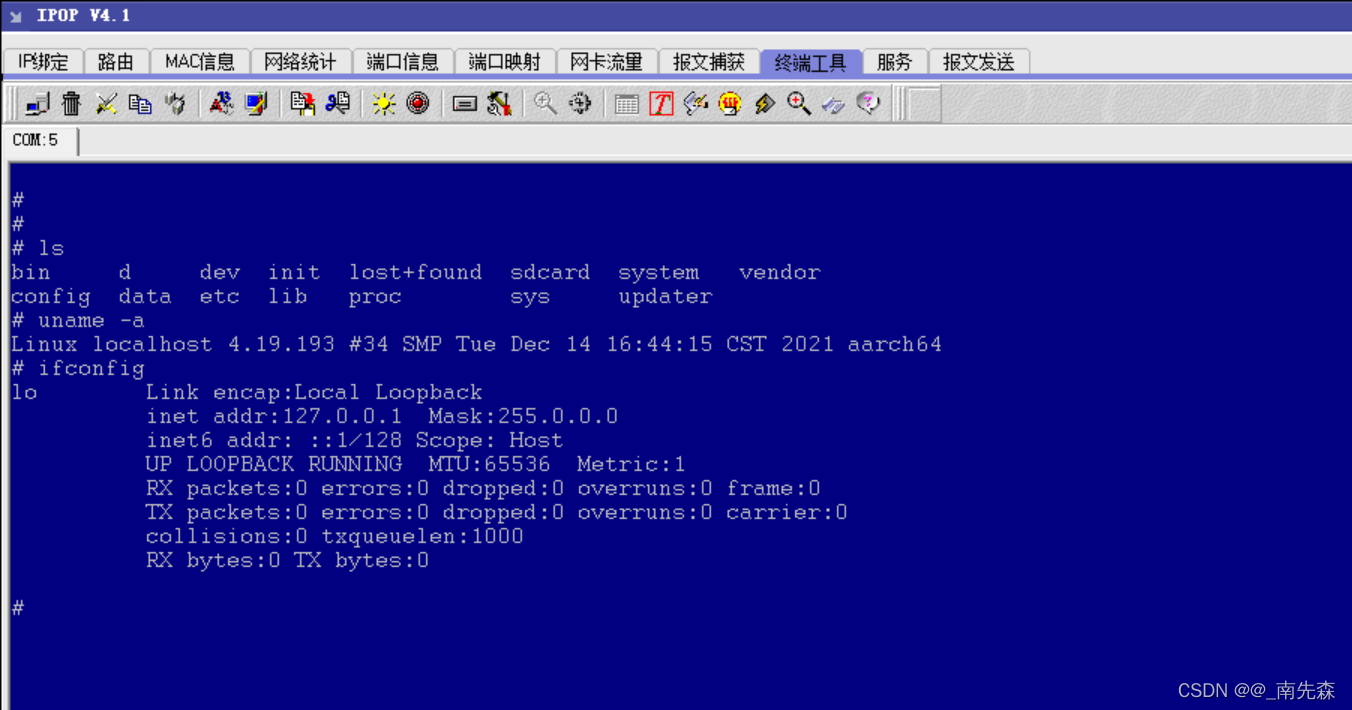

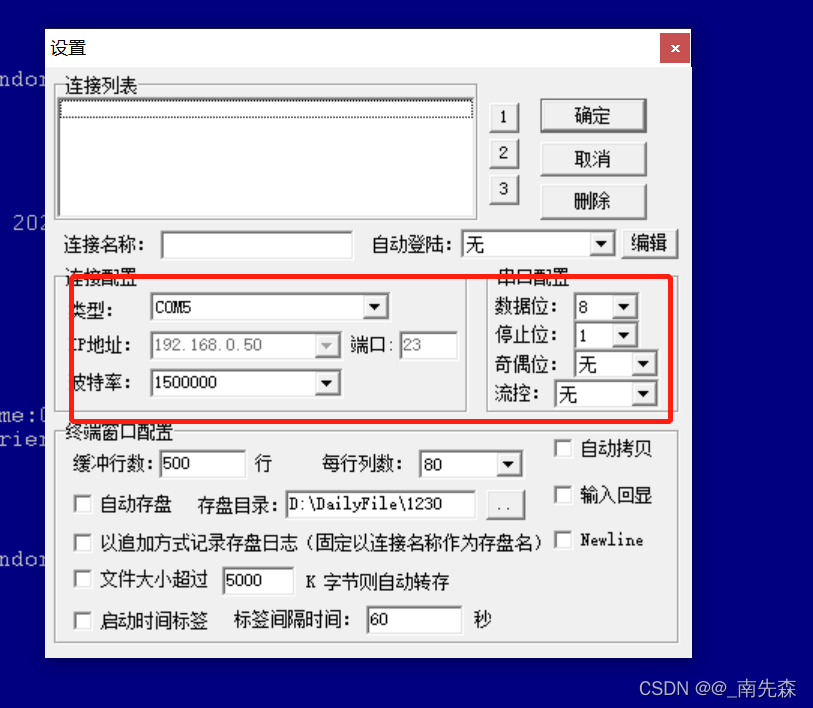

S2.使用IPOP工具或者其他串口工具（有些串口工具可能不支持，連接上列印亂碼，目前試過的IPOP和securtCRT 是OK的，XShell不行）通過串口連接設備，串口波特率配置為 1500000,如圖：

file

S3.確定連接

連接后就可以進行debug除錯，查看串口列印等操作

file

本文轉自：https://blog.csdn.net/nanzhanfei/article/details/121951919
