源代碼：https://github.com/LanLinnet/STM33F103R6
硬體搭建

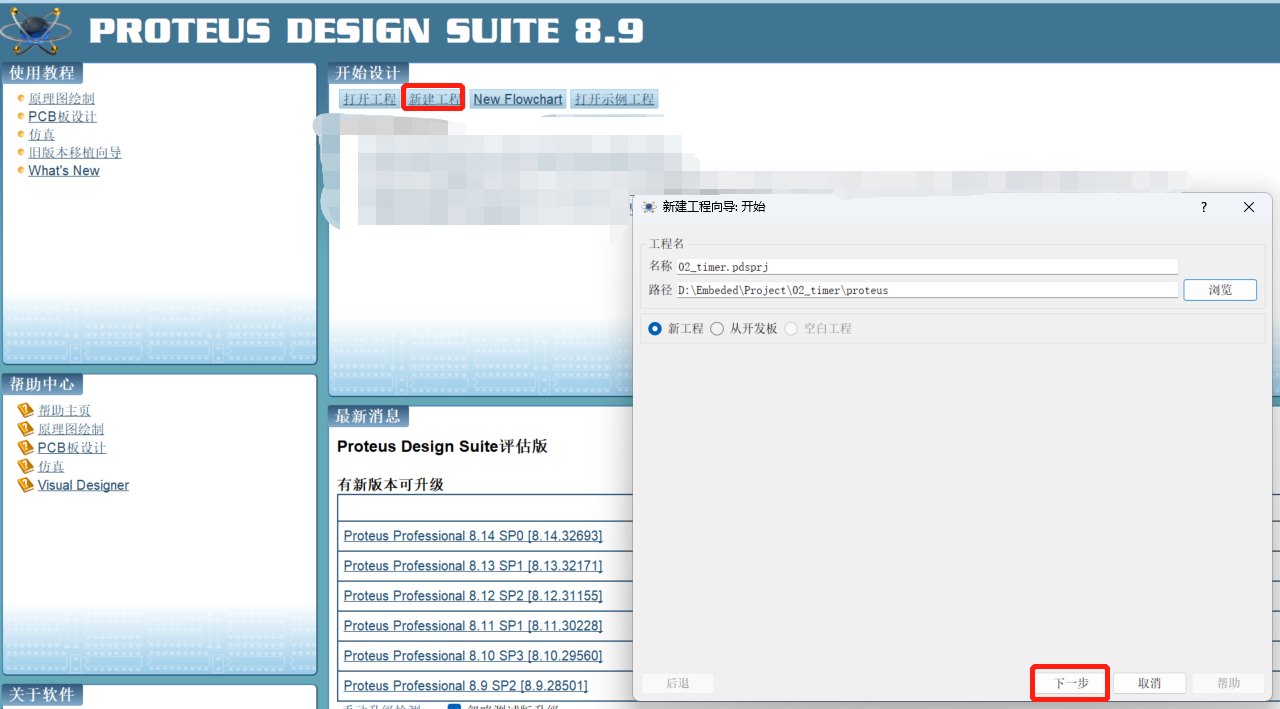

- 打開Proteus，這里使用的是8.9版本，點擊新建工程，
- 在彈出的視窗中填寫工程名和保存路徑，其他設定都不變，點擊“下一步”直到完成即可，

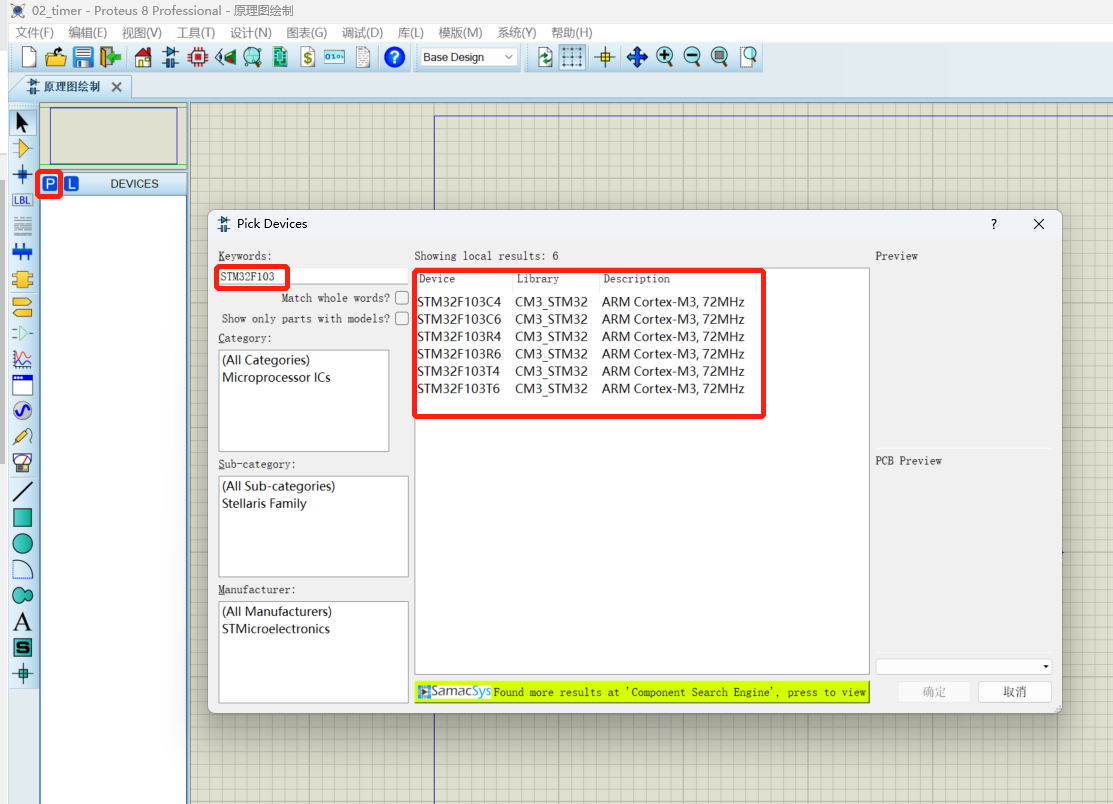

- 在工程視窗中點擊“P”圖示，打開“Pick Devices”視窗，在“Keywords”中輸入“STM32F103”，可以看到Proteus中能進行仿真的STM32F103芯片，這里我們選擇“STM32F103R6”，雙擊即可將芯片添加到“DEVICES”欄，注意這里可以仿真的芯片有哪些，后面我們在Keil或CubeMX中構建時，應該選擇Proteus中能仿真的芯片，
- 按照上面的步驟再添加一些元件，DEVICES串列如圖所示，

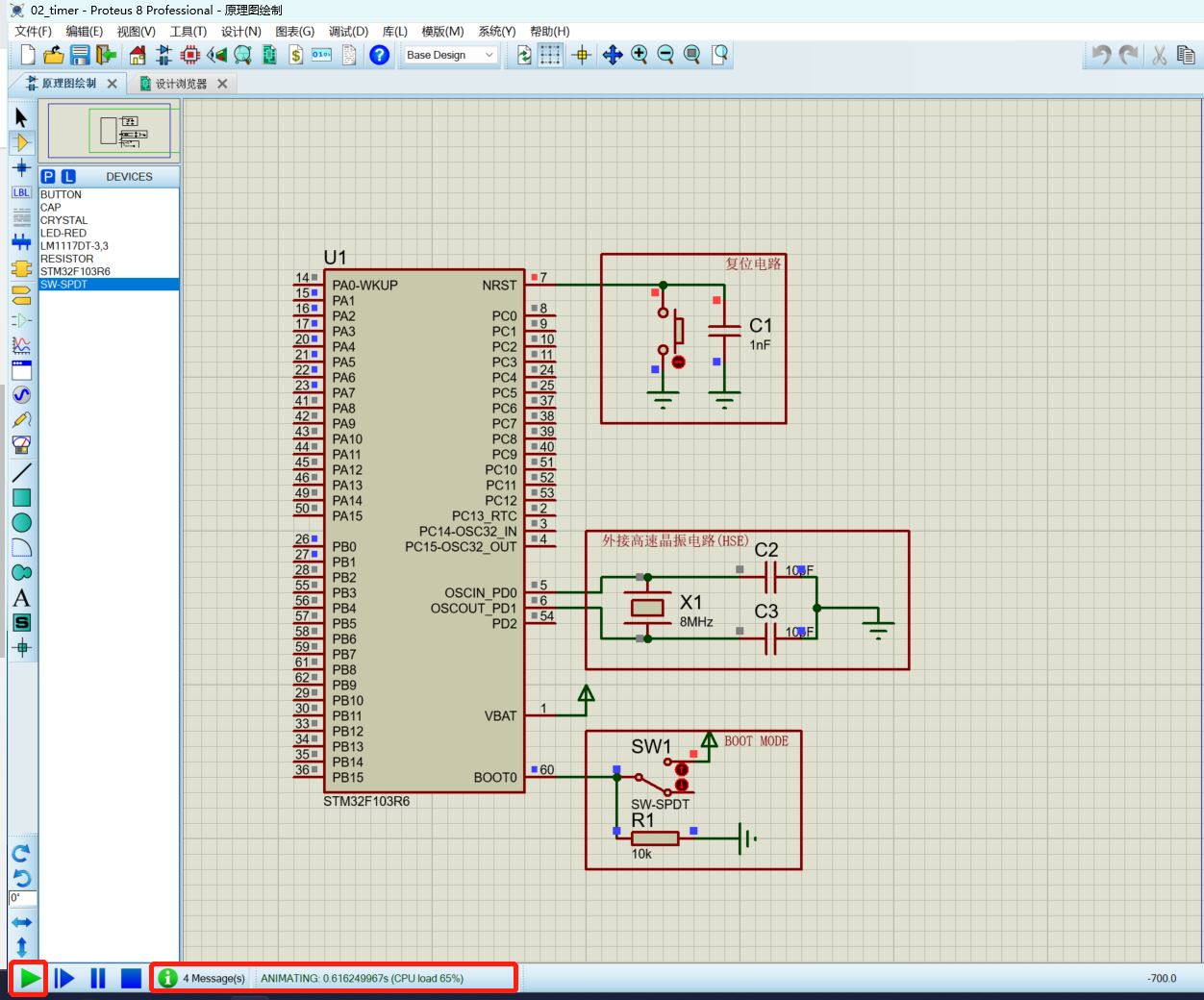

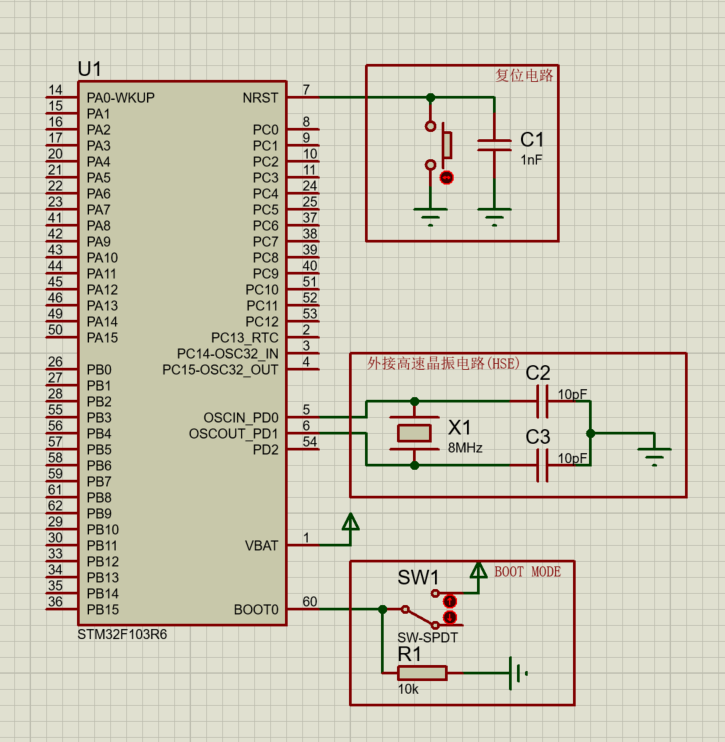

- 畫最小系統，包括復位電路、HSE、BOOT電路，因為在Proteus中進行仿真，所以我們不需要單獨再畫電源電路，最小系統如圖所示，

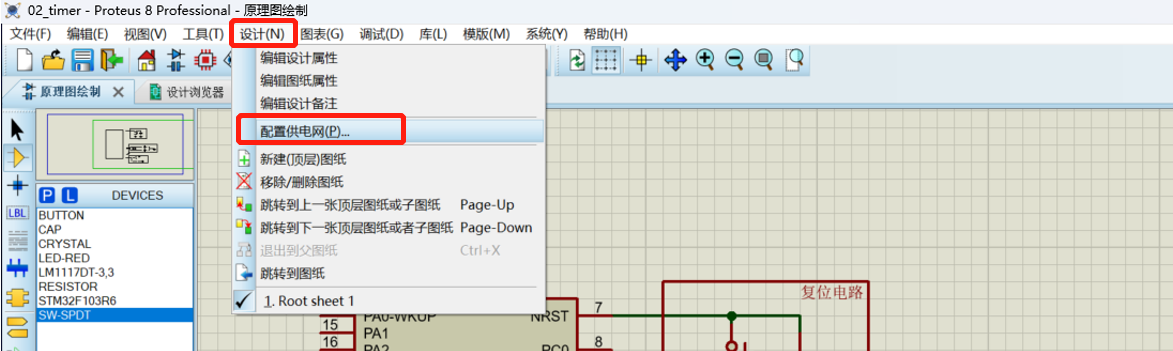

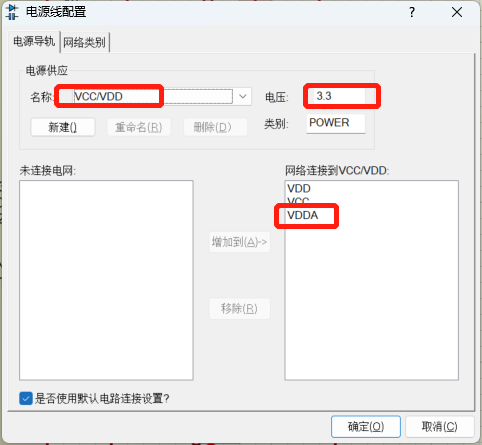

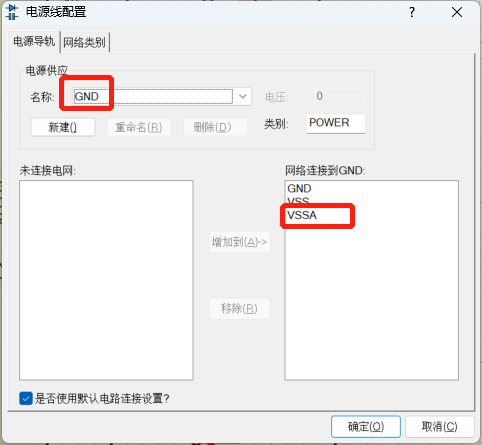

6.接下來需要配置供電網，點擊“設計--配置供電網”，在彈出的視窗中，將“VSSA”加入“GND”，“VDDA”加入“VCC/VDD”，并將其電壓改為“3.3”v，
軟體撰寫
軟體撰寫在“標準外設庫（STD）的下載與遷移”和“HAL/LL庫”中選擇其中一種方式即可，“HAL庫”更加簡單快捷，
標準外設庫（STD）的下載與遷移

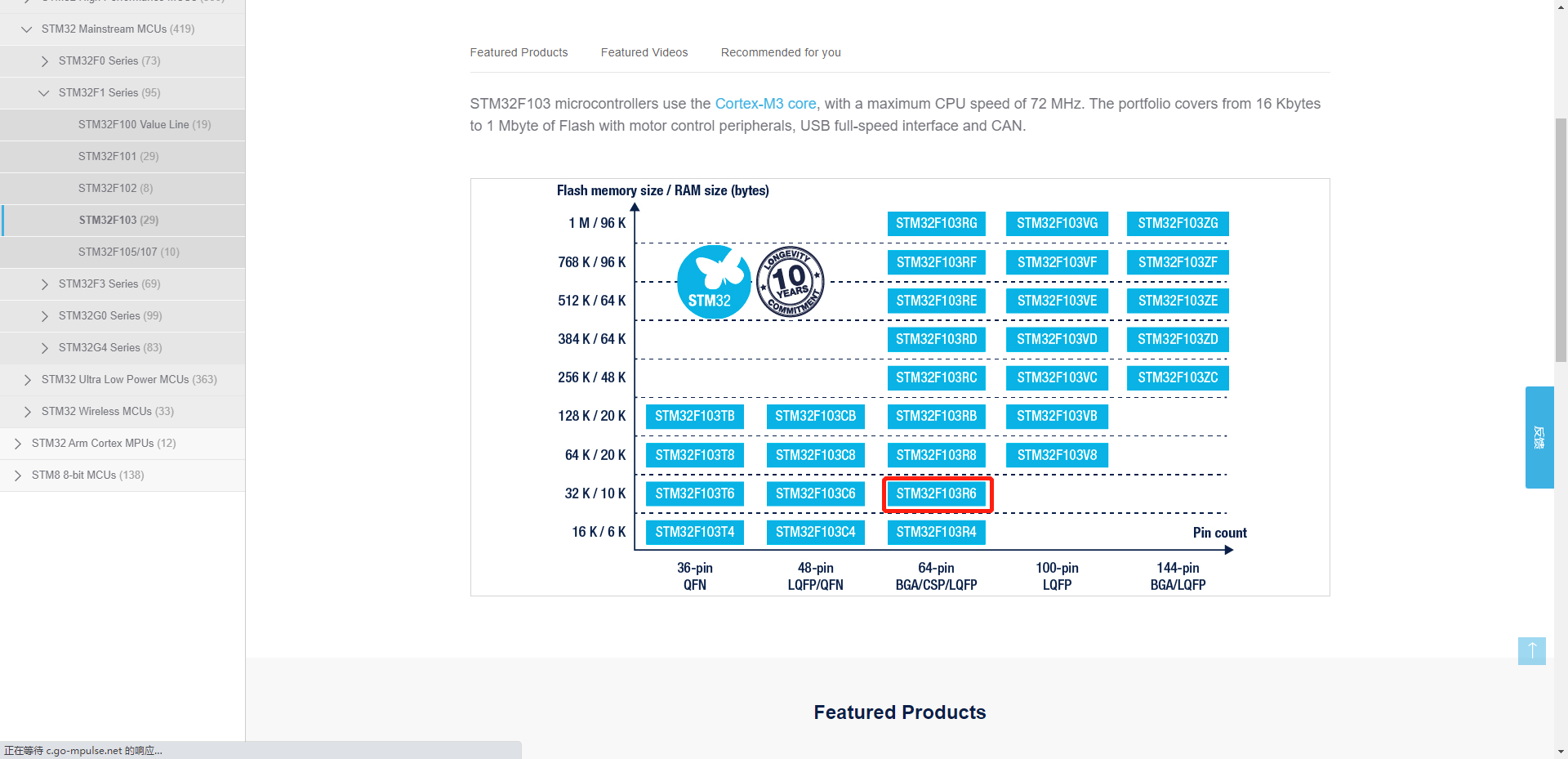

- 下載韌體庫，在Overview視窗選擇STM32F103R6

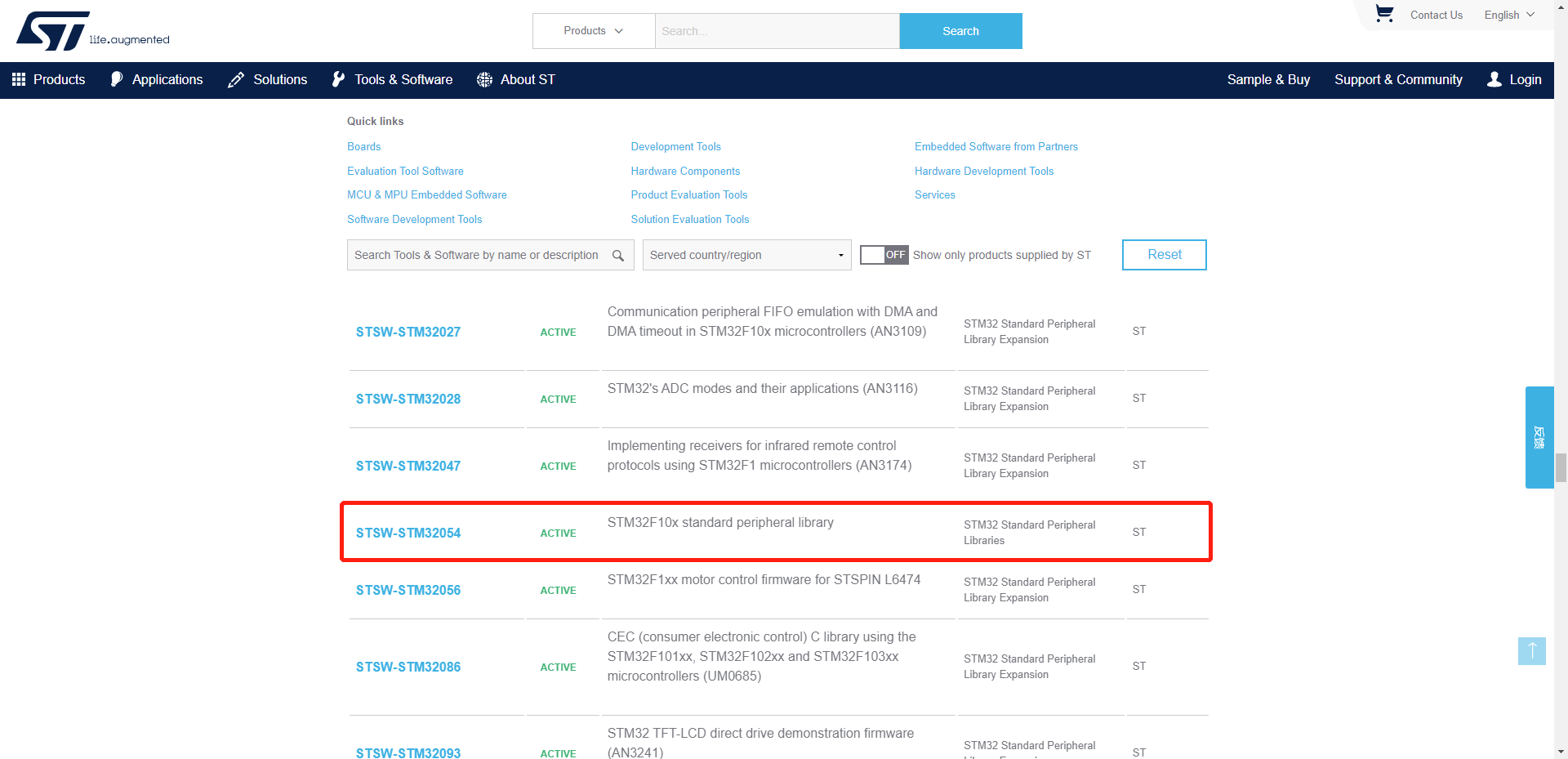

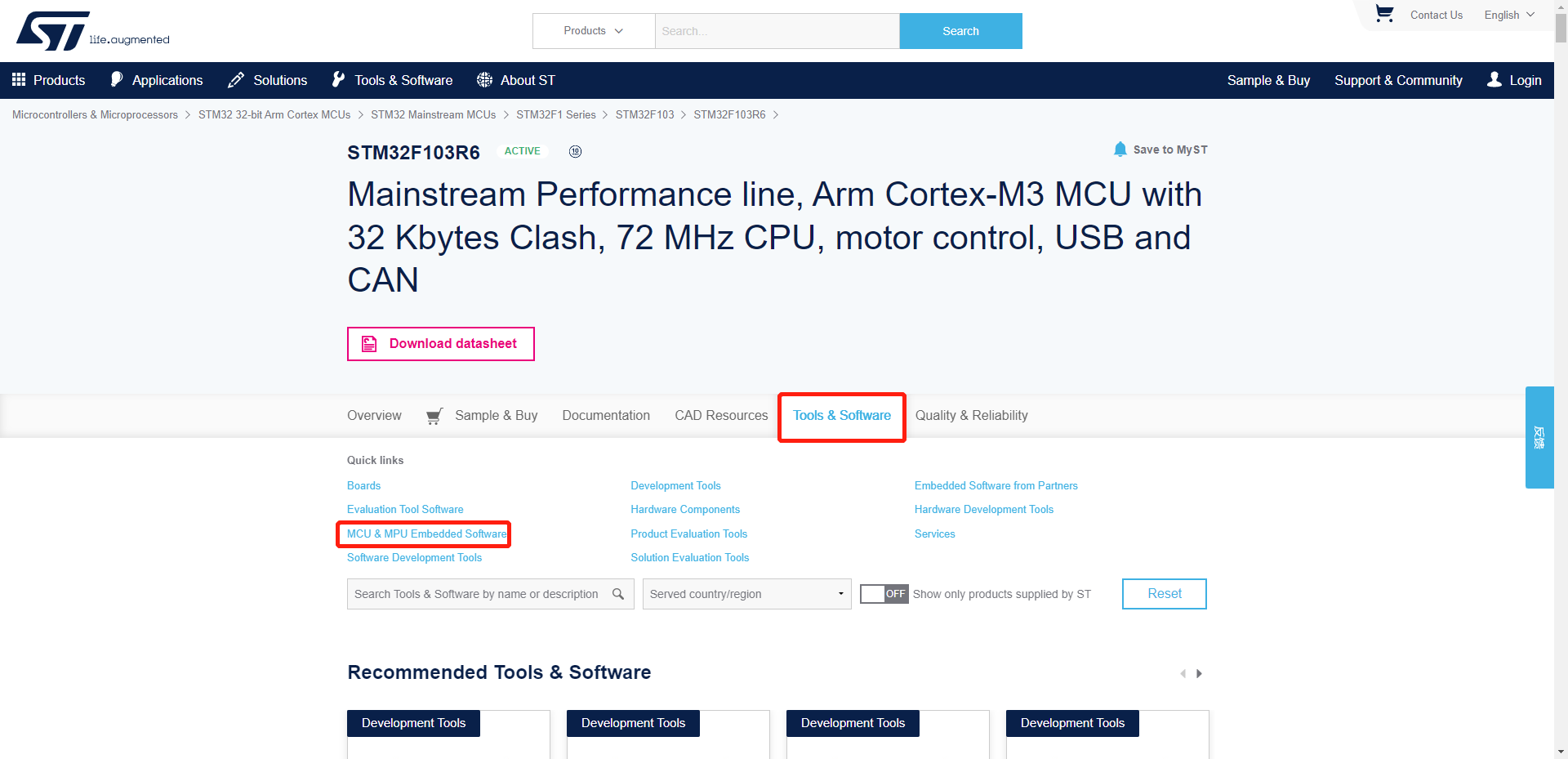

- 在新視窗中點擊“Tools & Software”，點擊“Quick links”中的“MCU & MPU Embedded Software”，找到“STSW-STM32054”并點擊，

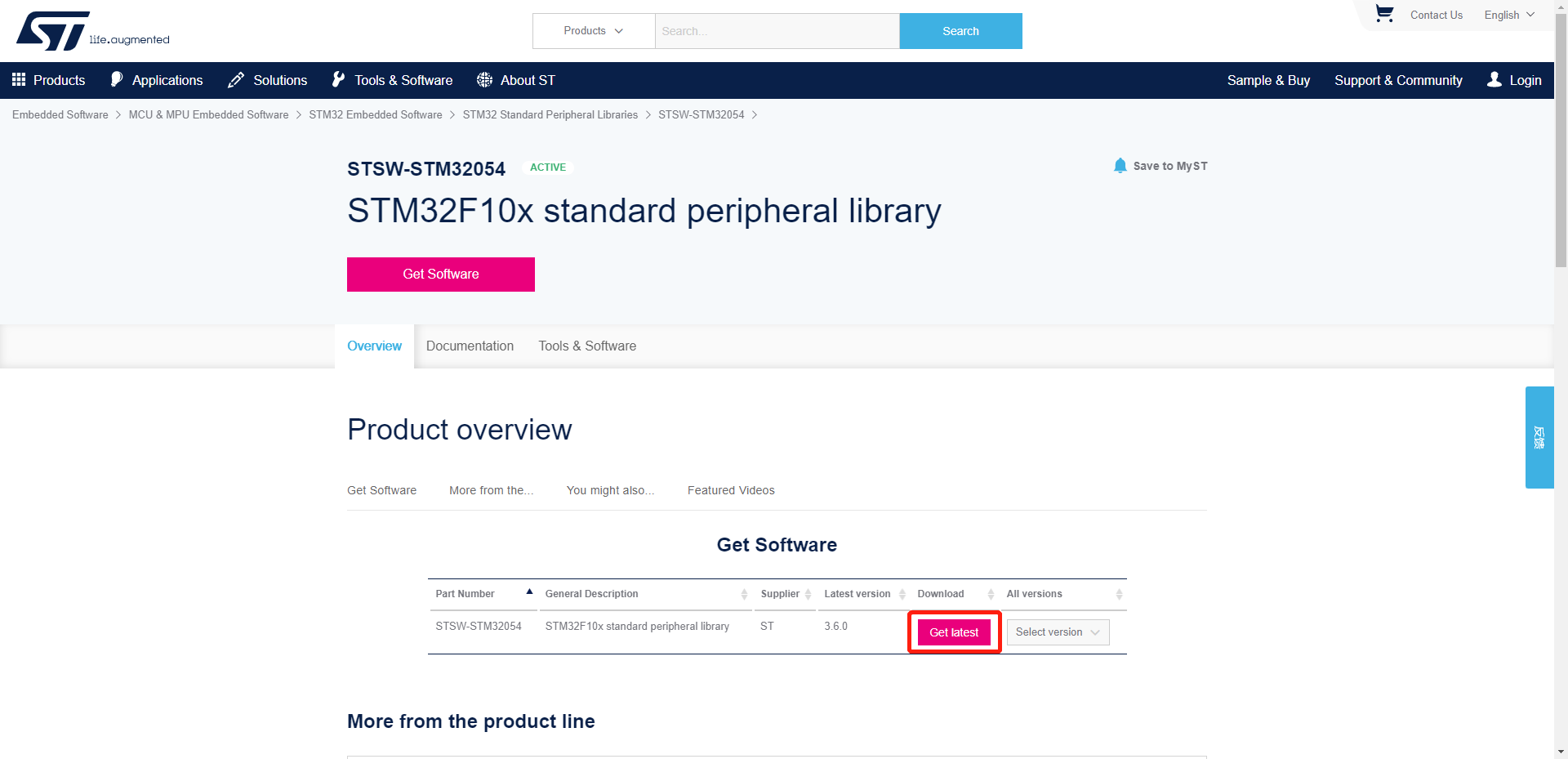

- 在新視窗中點擊"Get latest"下載，
- 下載后會得到檔案如下

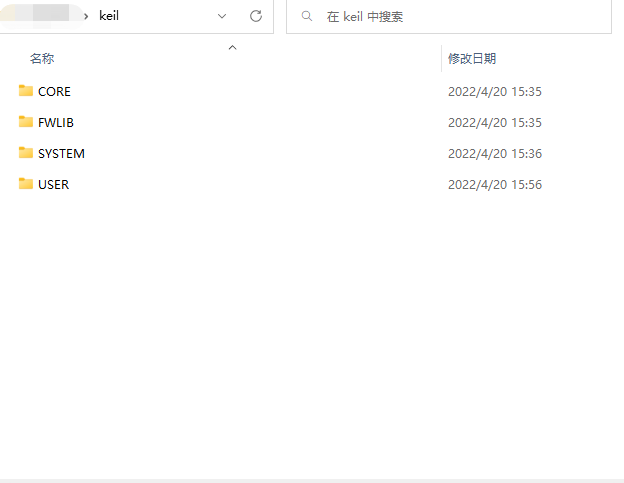

- 我們新建一個檔案夾用來存放遷移的STD庫，檔案夾中再新建四個檔案夾（CORE、FWLIB、SYSTEM、USER）如下圖所示

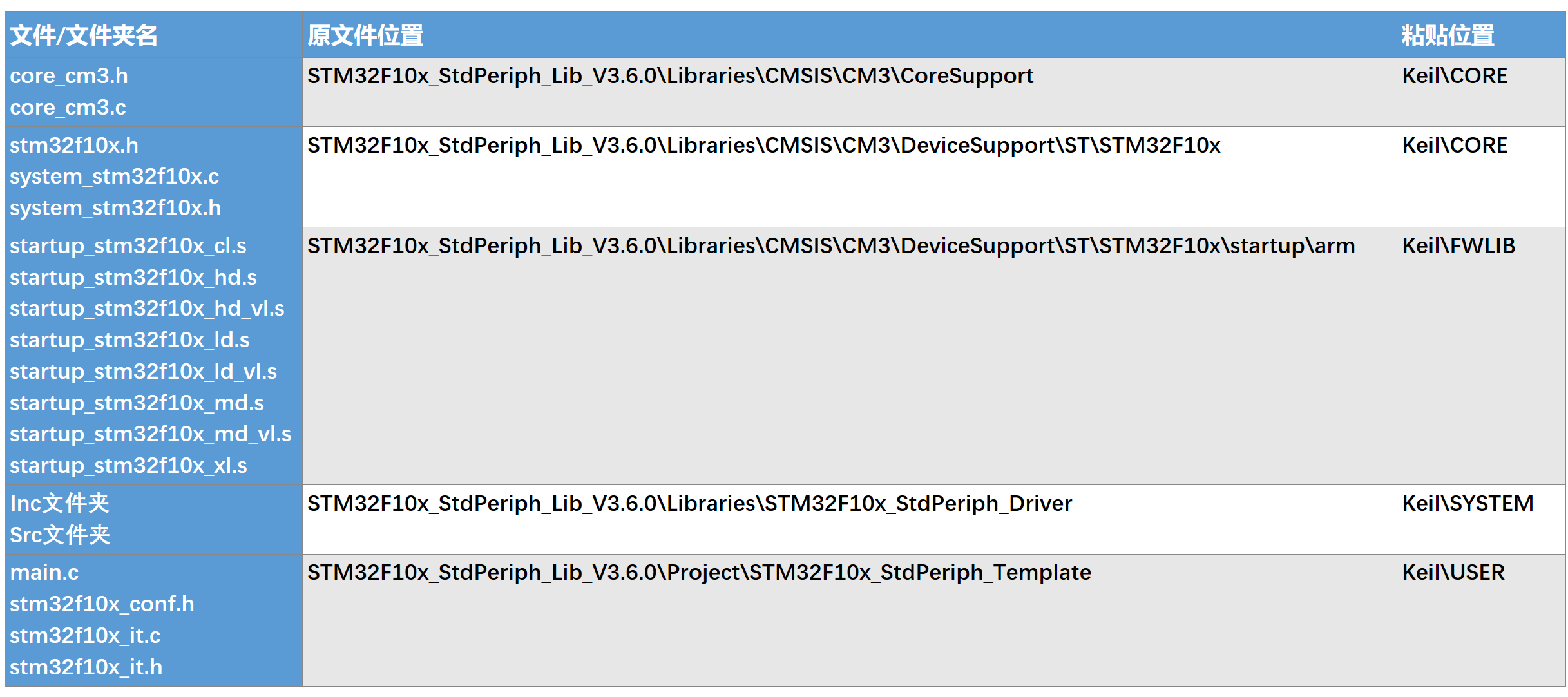

- 一些復制粘貼作業
- 在USER檔案夾中再建立一個檔案夾Project，用來存放后面要建立的工程，

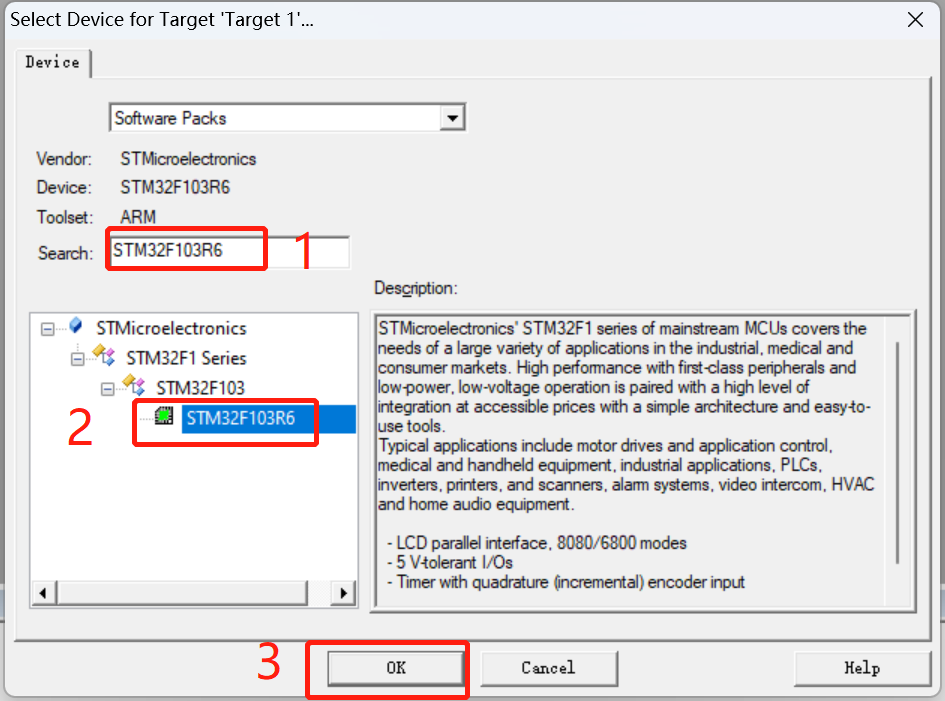

- 打開Keil軟體，點擊“Project→New uvision Project”，將專案的存放位置選擇在Keil/USER/Project檔案夾，在彈出的視窗“Search”欄輸入“STM32F103R6”，選中芯片，點擊“OK”，
- 在彈出的“Manage Run-Time Environment”視窗中，直接點擊“OK”即可，

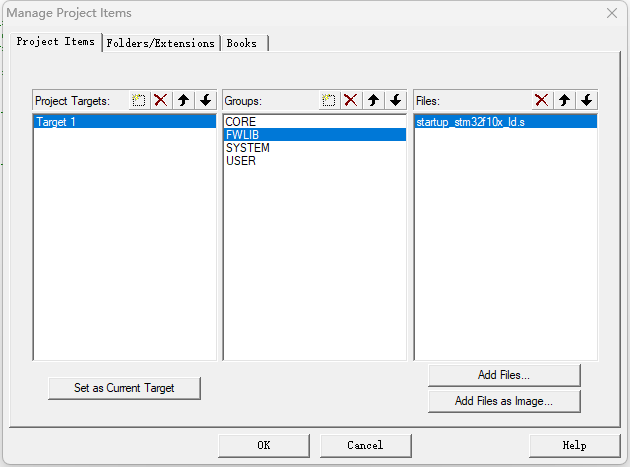

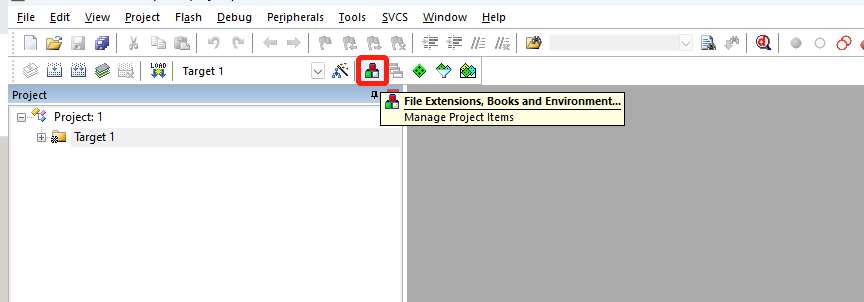

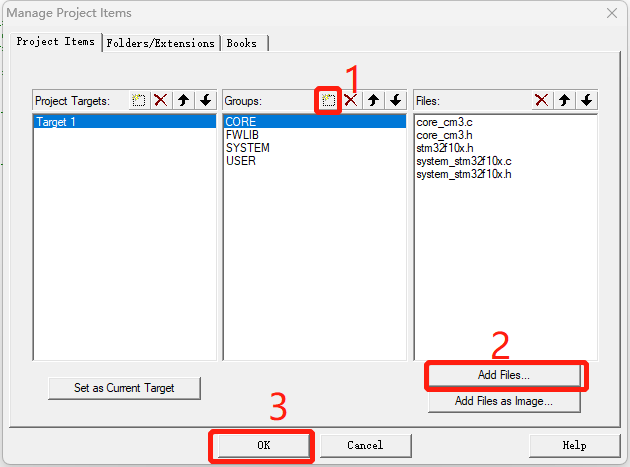

- 進入專案后，點擊圖中“Manage Project Items”圖示，在彈出的視窗中先點擊添加新Groups如圖所示，隨后點擊“Add Files”將上面遷移的檔案夾中的檔案都依次添加到對應的Group中，添加完畢點擊“OK”即可，
注意：由于這里使用的是STM32F103R6芯片，屬于低ROM容量芯片，所以在“FWLIB”組中僅需要保留一個“startup_stm32f10x_ld.s”檔案即可，若使用其它芯片，要注意選擇LD、MD、HD，

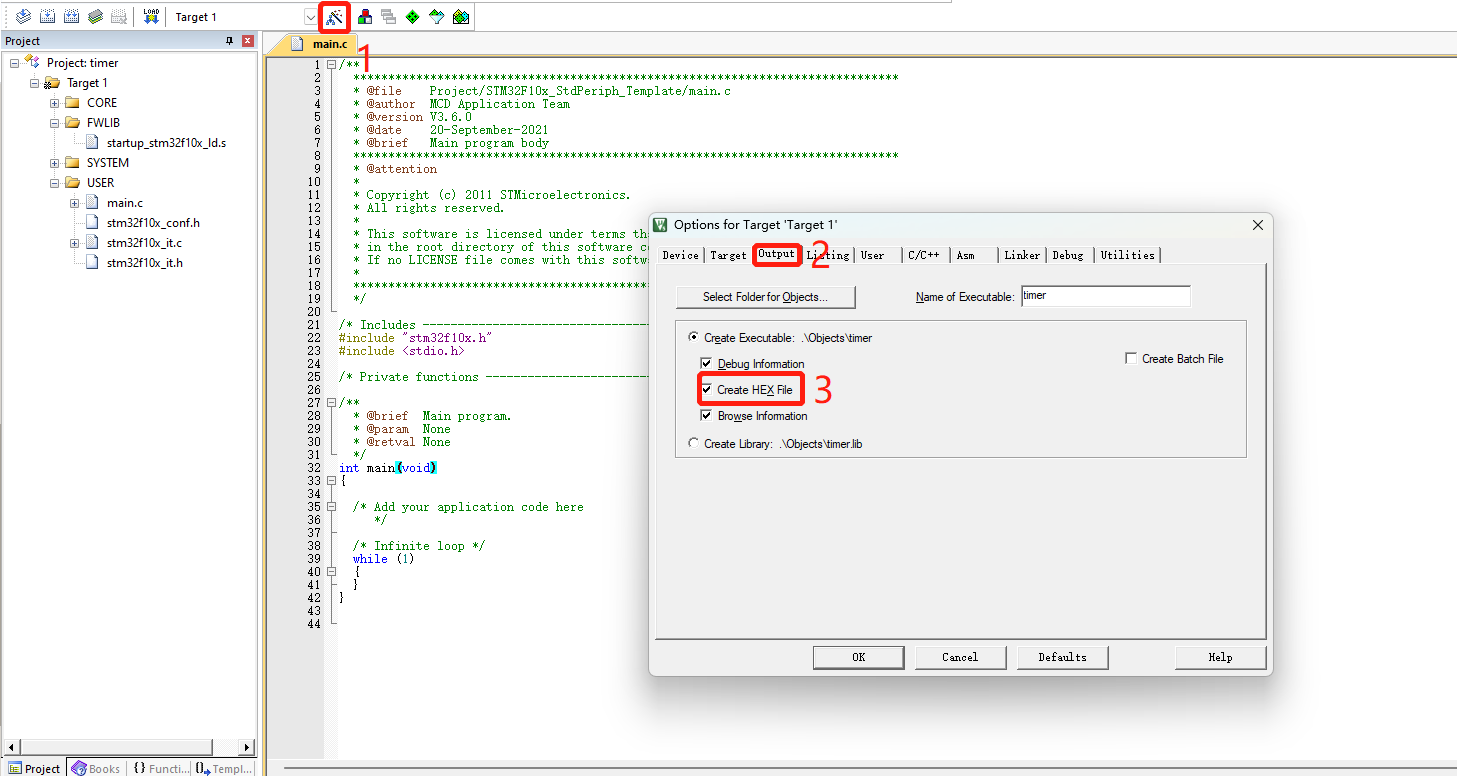

- 點擊“Options for Target”按鈕，選擇“Output”選項卡，勾選“Create HEX File”選項

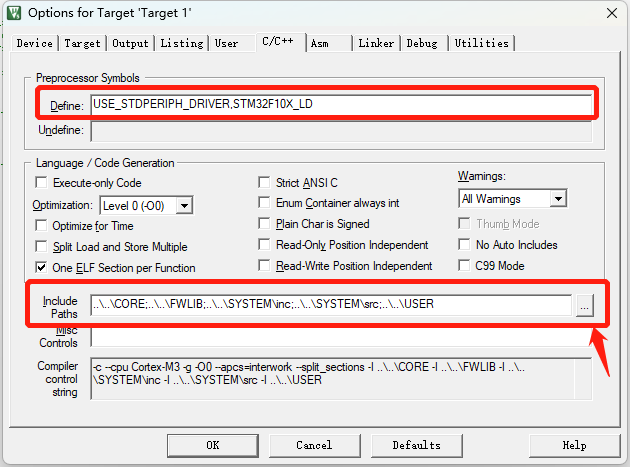

點擊“C/C++”選項卡，在Define欄中輸入“USE_STDPERIPH_DRIVER,STM32F10X_LD”（如果是MD或HD就改成對應的名稱）
隨后在“Include Paths”中，先點擊新建路徑，隨后將我們前面建立的四個檔案夾都添加進去，如下圖所示
點擊“OK”確認即可， - 打開“main.c”檔案，將其修改如下
#include "stm32f10x.h"
#include <stdio.h>
int main(void)
{
/* Add your application code here
*/
/* Infinite loop */
while (1)
{
}
}
點擊運行
可以看到運行視窗顯示HEX檔案已創建，則韌體庫遷移成功，
HAL庫/LL庫
- 下載HAL庫包，下拉頁面找到“Get Software”，在“STM32CubeF1”處點擊“Get latest”下載最新版本的HAL庫包，下載完成后解壓并安裝，

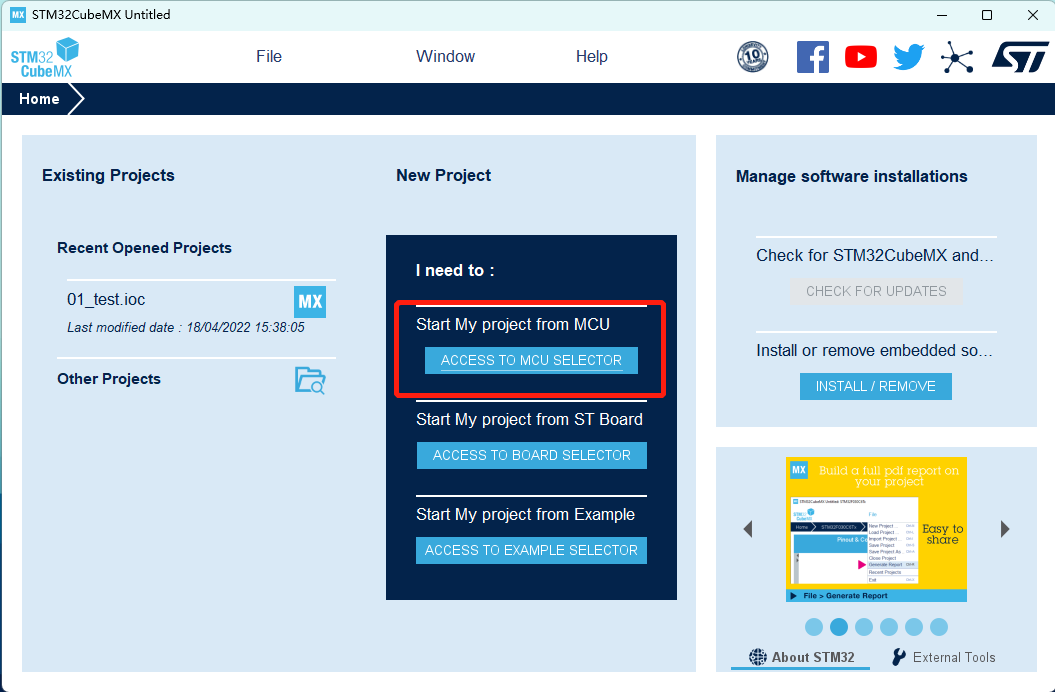

- 打開STM32CubeMX，點擊“ACCESS TO MCU SELECTOR”新建工程，

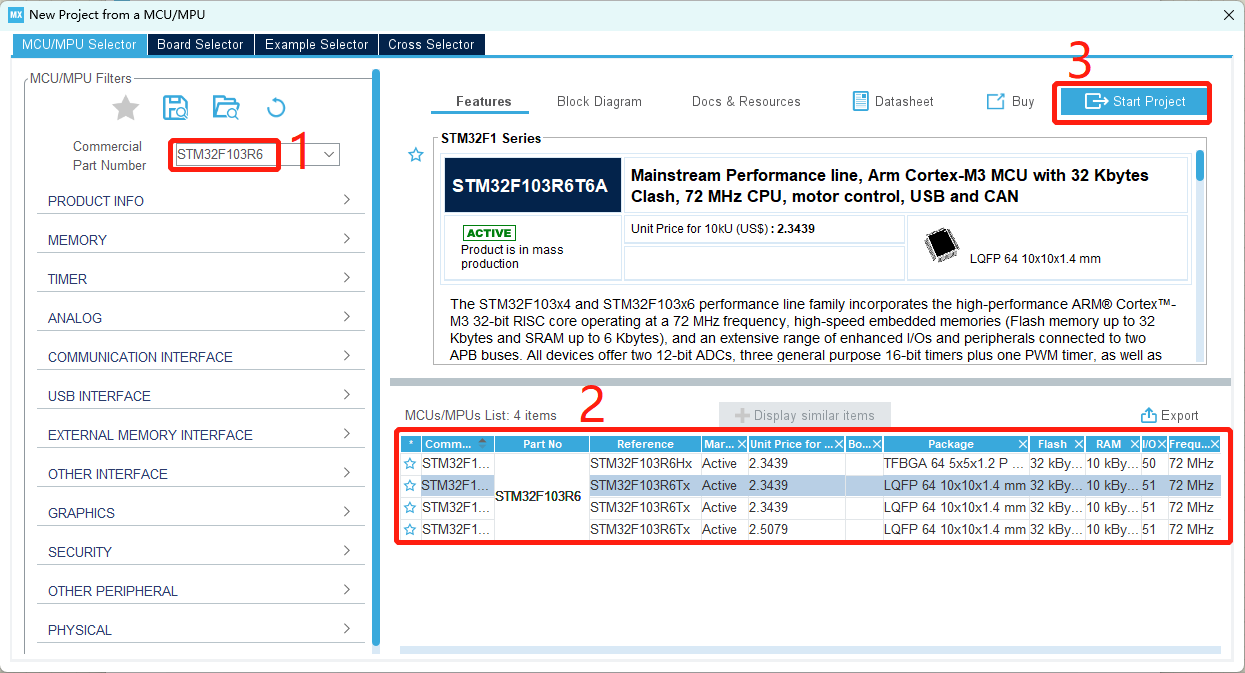

- 在彈出的“New Project from a MCU/MPU”視窗“Commercial Part Number”中填入“STM32F103R6”，在右半邊的選項中選擇對應的STM32芯片，點擊“Start Project”，

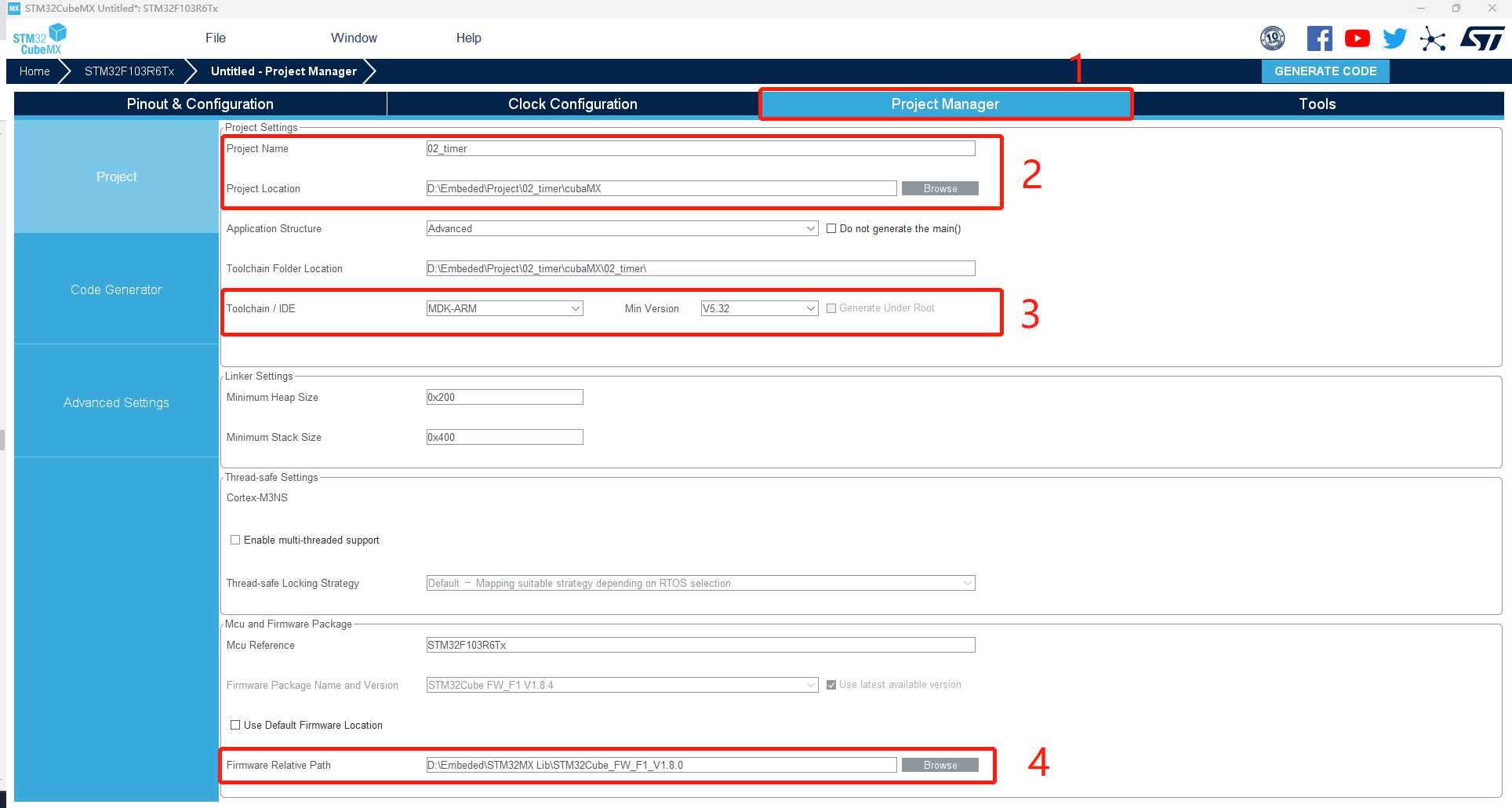

- 點擊“Project Manager”，配置工程名和保存路徑，在“Toolchain / IDE”中選擇“MDK-ARM V5.32”，
- 取消勾選“Use Default Firmware Location”，將“Firmware Relative Path”設定為剛剛安裝的庫檔案的位置，

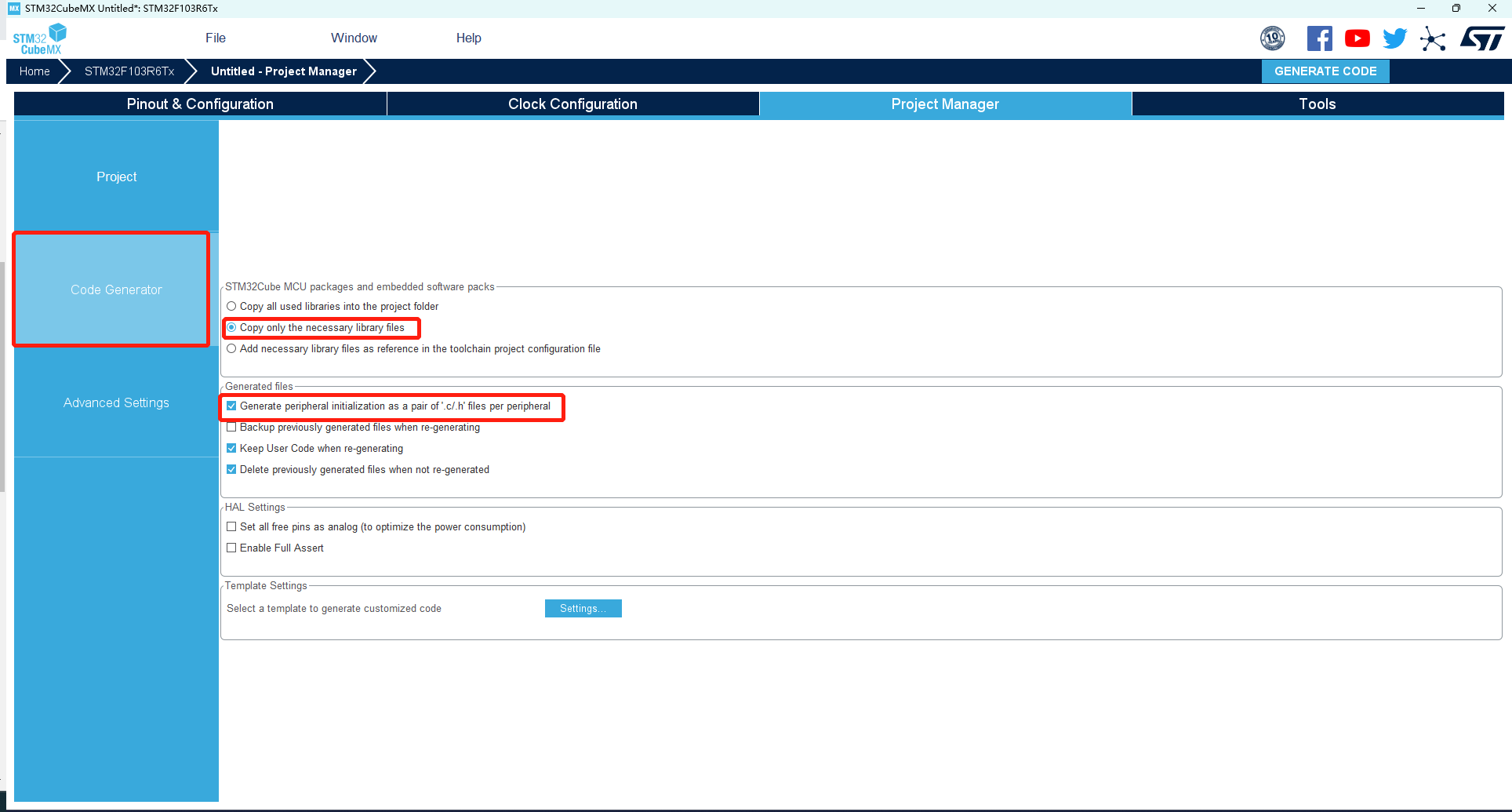

- 點擊“Code Generator”，按照圖中所示配置，

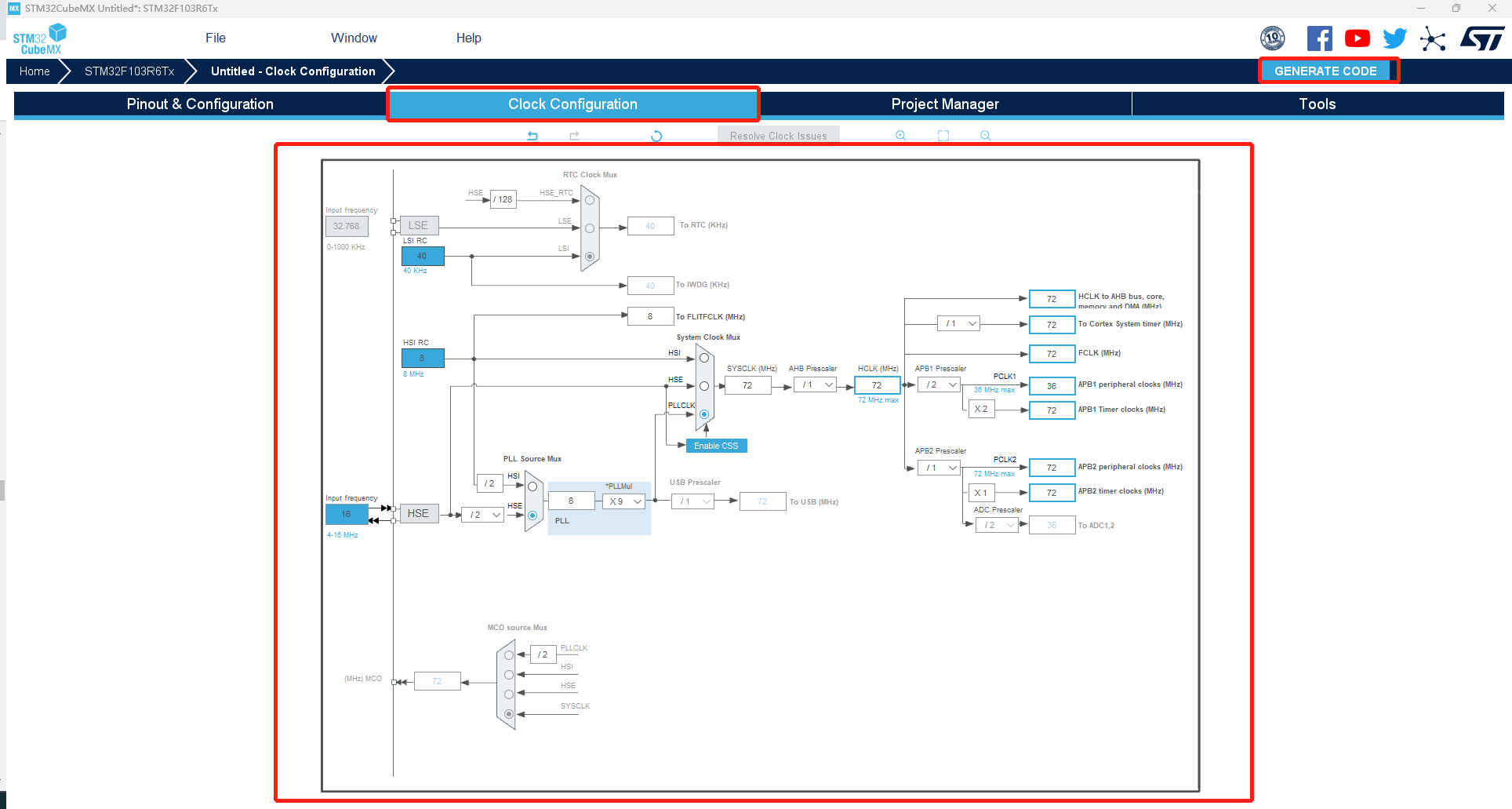

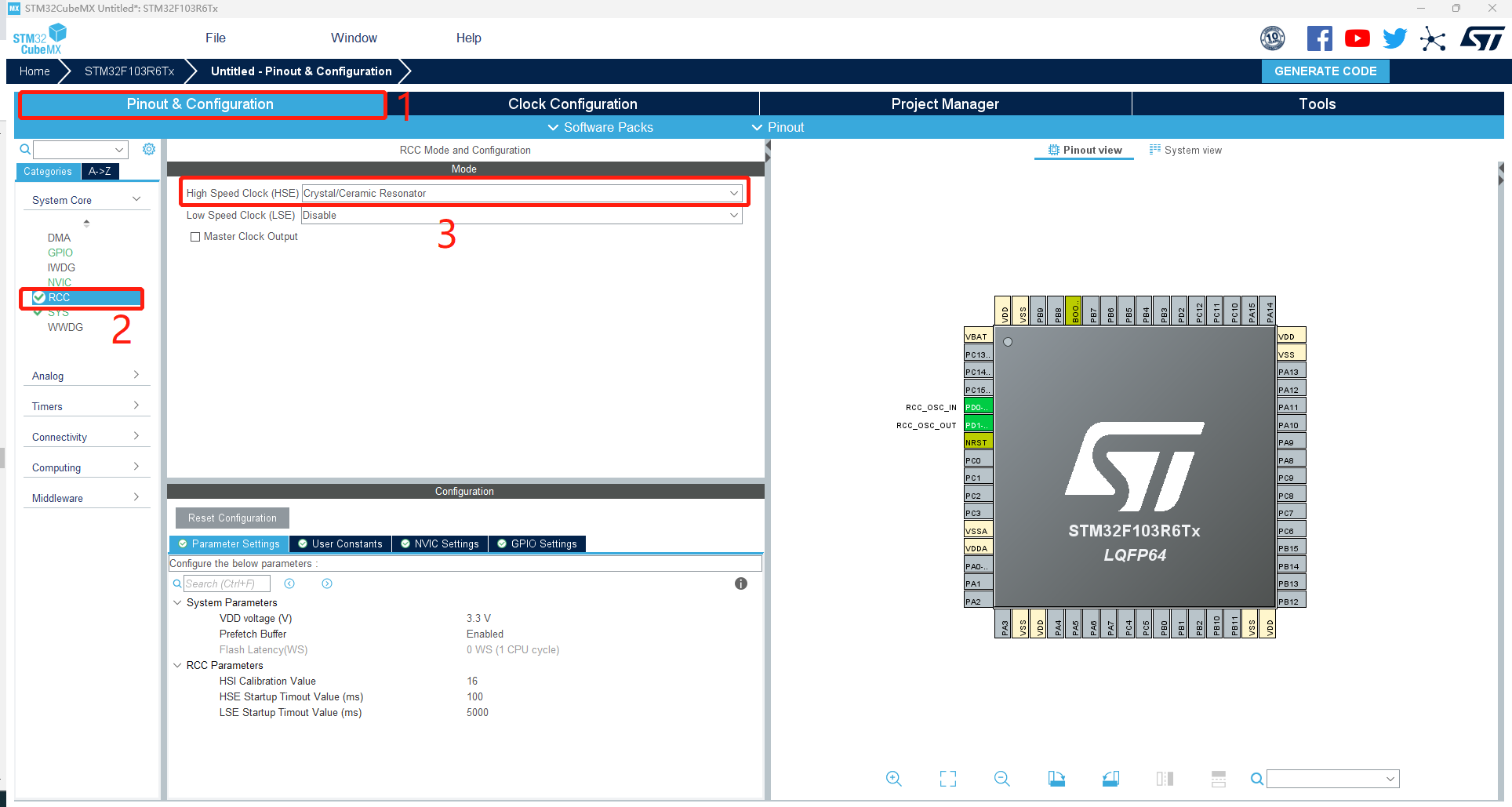

- 配置時鐘：點擊“Pinout & Configuration”，找到“RCC”，將“HSE”設定為“Crystal/Ceramic Resonator”，點擊“Clock Configuration”，可根據自己的需要配置時鐘頻率，圖中為一個可以參考的例子，
- 最后點擊“GENERATE CODE”即可生成工程，點擊“Open Project”，會自動使用Keil打開工程，

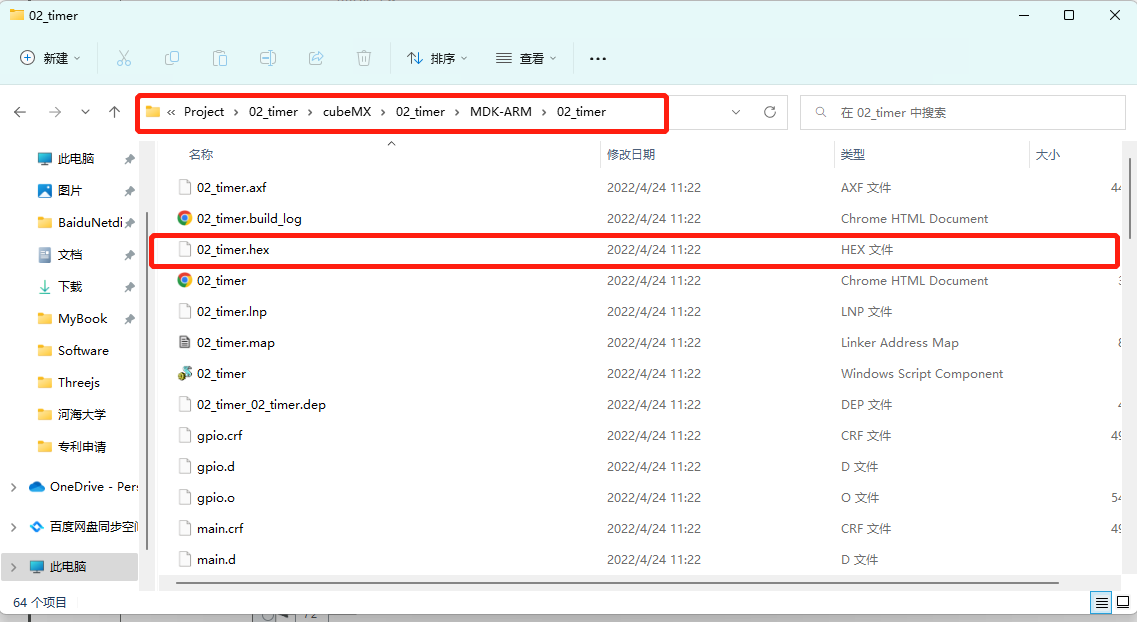

- 與上面STD庫中生成HEX檔案的方式一樣，我們點擊運行按鈕，可以看到HEX檔案成功生成，HEX檔案一般存放在“CUBEMX工程檔案夾/MDK-ARM/工程名”路徑下，如圖所示，
聯合除錯

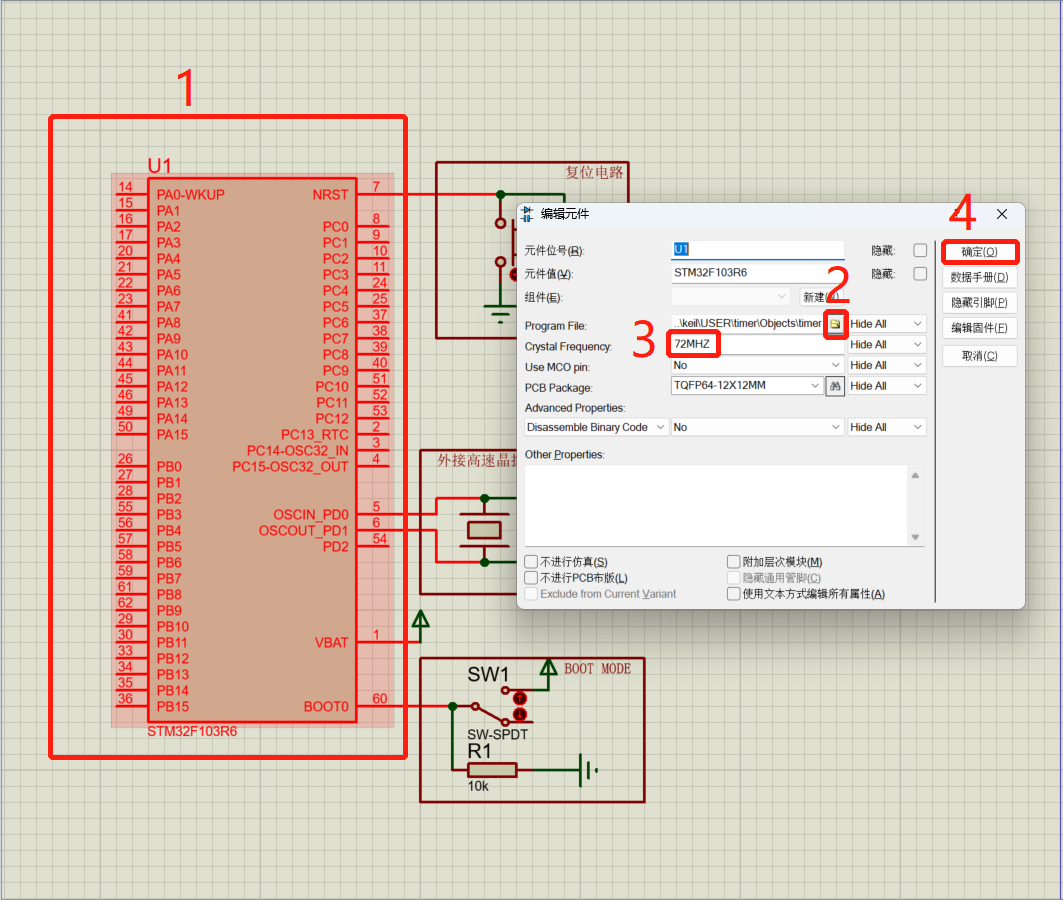

- 在Proteus中，雙擊STM32F103R6芯片，打開“編輯元件”視窗，
- 點擊檔案夾圖示，配置“Program File”為剛剛生成的HEX檔案，
- 配置“Crystal Frequency”為72MHz，點擊確認，
- 點擊頁面左下角的運行按鈕，可以看到程式開始運行，且沒有報錯，表示聯合除錯成功，
