用crash tool觀察ARM64 Linux地址轉換

初學者學習Linux系統地址轉換時，如果只是學習理論，又或者研讀代碼，那可能感覺比較枯燥，此時如果可以利用某些工具實際觀察一下地址轉換的程序，那可能會給枯燥的內核學習帶來些微的樂趣，crash tool是一款內核除錯工具，常用來分析內核崩潰問題，我們可以手動觸發內核崩潰，然后借用該工具來分析當時系統的運行情況，當然也包括記憶體的運行情況，

本文基于ARMv8 AArch64 （簡稱ARM64）架構，Linux 4.14內核來講述，首先回顧一下記憶體訪問的相關知識點，

1、ARM記憶體訪問的硬體架構

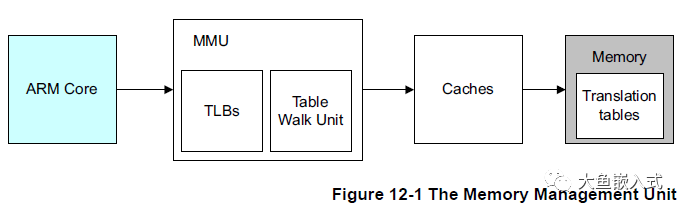

ARM有MMU部件，現代作業系統一般都會啟用MMU來訪問記憶體，啟用MMU之后，多行程就有了可能，每個行程可以維護各自私有的虛擬地址空間，無需關心物理記憶體布局，

2、虛擬地址空間到物理地址空間的映射

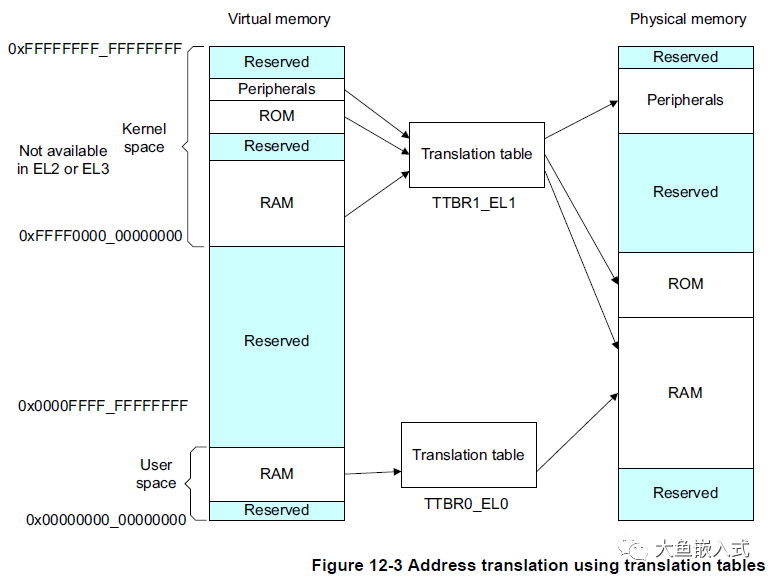

虛擬地址到物理地址的映射是通過查表的機制來實作，下圖是一種典型的地址映射布局，內核空間地址的高16位（bit[63:48]）為全1，其轉換表的基地址存放在TTBR1_EL1暫存器中；用戶空間地址的高16位（bit[63:48]）為全0，其轉換表的基地址存放在TTBR0_EL0暫存器中，

除了高16位外，剩下的48位，也并不全用作虛擬地址空間，使用多少位是可以配置的，比如Linux系統的內核一般做如下配置，表示有39位虛擬地址空間，

CONFIG_ARM64_VA_BITS=39

39位虛擬地址空間，內核空間范圍為0xFFFFFF80_00000000 ~ 0xFFFFFFFF_FFFFFFFF，用戶空間范圍為0x00000000_00000000 ~ 0x0000007F_FFFFFFFF，

3、轉換表的格式

轉換表有4個級別，level 0 ~ level 3，

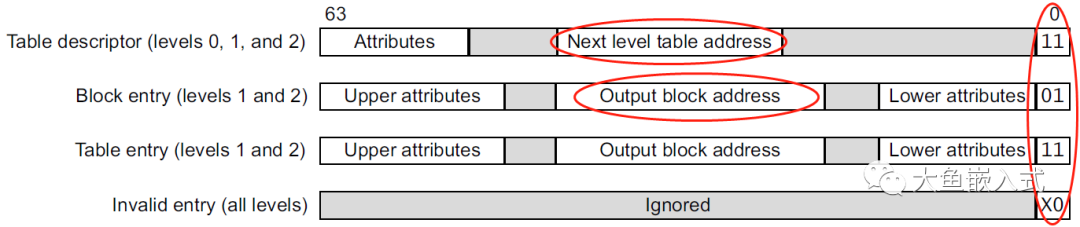

如下圖所示，當bit[1:0]為2b'11時，表示該表項是Table descriptor，指向下一級轉換表的地址，而當 bit[1:0]為2b'01時，表示Block entry，不指向下一級轉換表，而是直接輸出block address，當表項處于level 3時，即使bit[1:0]為2b'11，也不再指向下一級轉換表，而是輸出block address，

4、地址轉換的程序

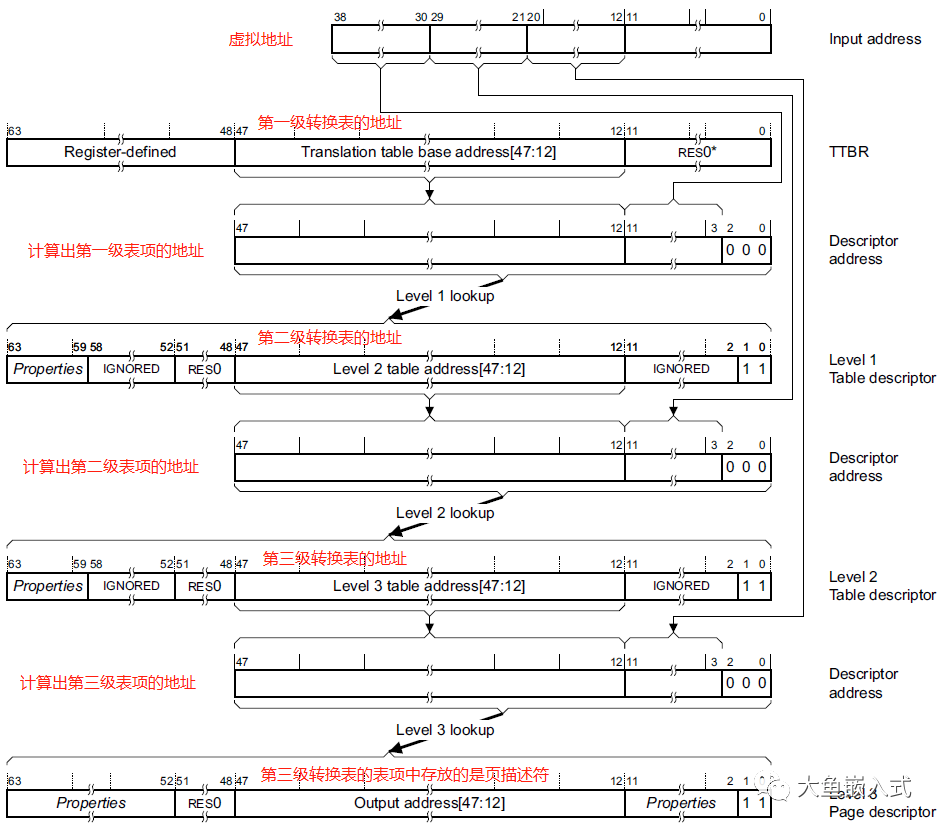

如下圖所示，以39位虛擬地址為例，來了解地址轉換程序，圖片是取自ARMv8官方檔案，建議放大了看，

記憶體中維護著三個轉換表，從虛擬地址轉換成物理地址，要經過三次查表的程序，

39位虛擬地址被分成了4部分，作用如下：

• bit[38:30] —— 索引第一級表中的表項

• bit[29:21] —— 索引第二級表中的表項

• bit[20:12] —— 索引第三級表中的表項

• bit[11:0] —— 頁內偏移

第一步，TTBR暫存器中存放了第一級轉換表的起始地址，虛擬地址的bit[38:30]的值表示要查找轉換表中的第幾項，這個值左移三位（64位地址，每個表項占用8位元組），再加上第一級轉換表的地址，就是該表項的地址，該表項存放的是第二級轉換表的起始地址，

第二步，用第二級轉換表的起始地址，再結合虛擬地址的bit[29:21]，與第一步計算方法類似，可以計算出第二級表項的地址，第二級表項中存放了第三級轉換表的起始地址，

第三步，用第三級轉換表的起始地址，再結合虛擬地址的bit[20:12]，與第一步計算方法類似，可以計算出第三級表項的地址，第三級表項存放的是最終的頁面描述符，有頁面的物理地址資訊，用這個地址再加上虛擬地址的bit[11:0]，就是該虛擬地址對應的物理地址，

5、Linux內核中的關鍵資料結構

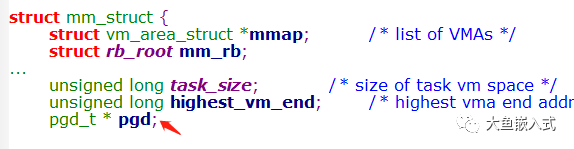

mm_struct結構體是記憶體描述符，內核用它來維護一個行程的地址空間的所有資訊，這個結構體中包含了一個重要成員：pgd指標，pgd的名稱是頁全域目錄，指向的是第一級轉換表的的起始地址，

每個行程的task_struct結構體中，都包含了記憶體描述符，

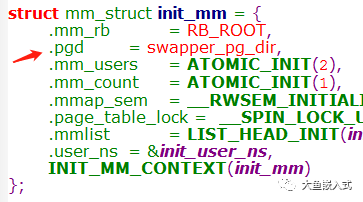

init_mm全域變數，是內核本身的記憶體描述符，

有了以上知識點做支撐后，就可以用crash tool來驗證自己的理解了，

6、用crash tool觀察地址轉換

手動觸發內核崩潰的shell指令是：

echo "c" > /proc/sysrq-trigger

crash tool使用示例如下：

crash_arm64 vmlinux dumpfile -m phys_offset=0x80000000

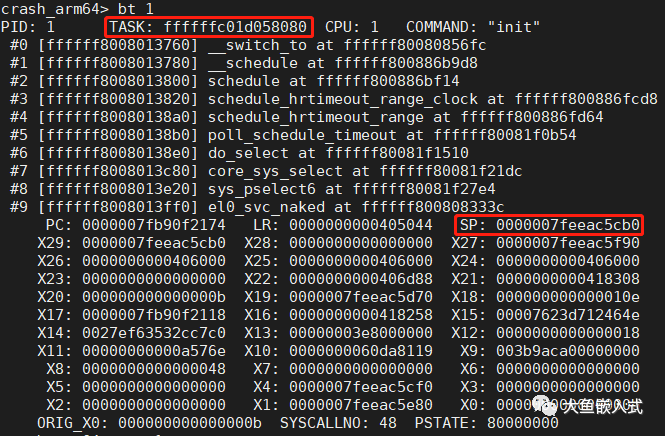

進入crash tool環境后，我們選擇1號行程，也就是init行程來分析，首先用bt命令看一下1號行程當前的呼叫堆疊，

我們選擇該行程TASK的地址和SP暫存器指向的地址來進行實際分析，TASK的高位地址全為1，為內核空間的虛擬地址；SP地址高位全為0，為用戶空間的地址，

先分析用戶空間的虛擬地址 0000007feeac5cb0，將它分解如下：

bit[38:30]    0x1ff ，左移三位是 0xff8

bit[29:21]    0x175，左移三位是 0xba8

bit[20:12]    0x0c5，左移三位是 0x628

bit[11:0]      0xcb0

怎么找到它對應的物理地址呢？首先要找到第一級轉換表所在的位置，也就是pgd的位置，我們在前面提到過，行程的記憶體描述中有pgd指標，所以我們可以先通過crash tool的task命令查看記憶體描述符的地址，再通過struct命令查看記憶體描述符中pgd指標的值，

知道了第一級轉換表所在的位置，結合虛擬地址的bit[38:30]，就可以算出虛擬地址在第一級轉換表中所對應的表項位置：0xffffffc01bf60000 + 0xff8 = 0xffffffc01bf60ff8，用rd命令可以讀取這個表項的值，這個值里面含有第二級轉換表的起始地址資訊，

讀出的值是99c00003，bit[1:0]=2b'11，表示該表項型別為Table descriptor，指向下一級（第二級）轉換表，起始地址是99c00000，結合虛擬地址的bit[29:21]，可以算出虛擬地址在第二級轉換表中的表項地址：0x99c00000 + 0xba8 = 0x99c00ba8，該地址是物理地址，需要用rd -p命令讀取其值，這個值里面含有第三級轉換表的起始地址資訊，

讀出的值是99c04003，表項型別也為Table descriptor，結合虛擬地址的bit[20:12]，可以算出虛擬地址在第三級轉換表中對應的表項地址：0x99c04000 + 0x628 = 0x99c04628，三級表項存放的是頁面描述符資訊，不再指向下一級轉換表，

從0x99c04628地址讀出的值是00e800008594bf53，結合第4節的地址轉換程序圖，bit[47:12]存放的是地址資訊，與虛擬地址的bit[11:0]（頁內偏移）結合后，就構成了實際的物理地址：0x8594b000 + 0xcb0 = 0x8594bcb0，這個地址就是0x0000007feeac5cb0所對應的物理地址，

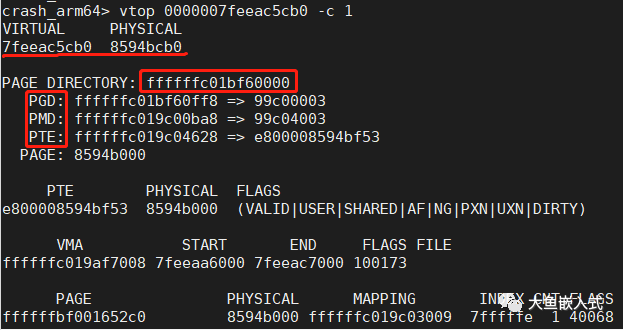

上述程序我們手動計算出了物理地址，那如何知道有沒有算對呢？其實crash tool提供了vtop這個命令，可以直接顯示虛擬地址到物理地址的轉換結果，如下圖所示，可以看到vtop命令的結果和我們手動計算的結果一致，說明我們對轉換程序的理解是正確的，

再來分析內核空間的虛擬地址 ffffffc01bf60000，將它分解如下：

bit[38:30]    0x100，左移三位是 0x800

bit[29:21]    0x0df，左移三位是 0x6f8

bit[20:12]    0x160，左移三位是 0xb00

bit[11:0]     0x000

首先我們要知道內核空間的 pgd，結合前面第4節講的Linux關鍵資料結構，內核空間的 pgd 是保存在 init_mm 變數中，用p命令列印變數結果，可以看到pgd指標的值，

每一級表項的計算程序與用戶空間例子類似，可以得到如下觀察結果：

注意，第二級表項的值是00f800008be00f11，bit[1:0]=2b'01，表示Block entry，不再指向下一級轉換表，而是指示物理地址，地址值為9be00000，

兩級轉換表對應的是虛擬地址的bit[38:30]和bit[29:21]，又沒有第三級轉換表，因此剩下的bit[20:0]都是頁內偏移，所以計算出最終物理地址為：0x9be00000 + 0x160000 = 0x9bf60000，也就是說， ffffffc01bf60000的物理地址是9bf60000，

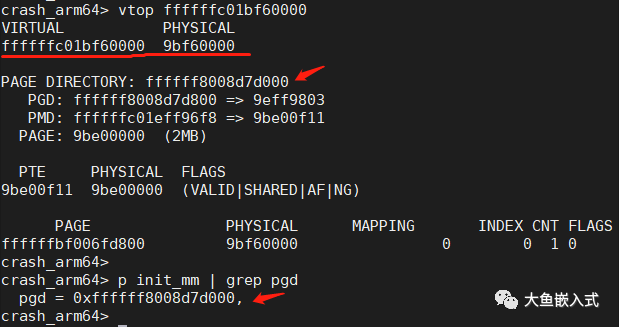

用vtop命令驗證，和手動計算的結果一致，
