本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
實作通過串口助手發送單位元組資料，單片機收到資料后，交換高4位與低4位，將新的資料通過串口發回串口助手，例如，串口助手發送資料“AB”，單片機回傳資料“BA”，
硬體設計
-

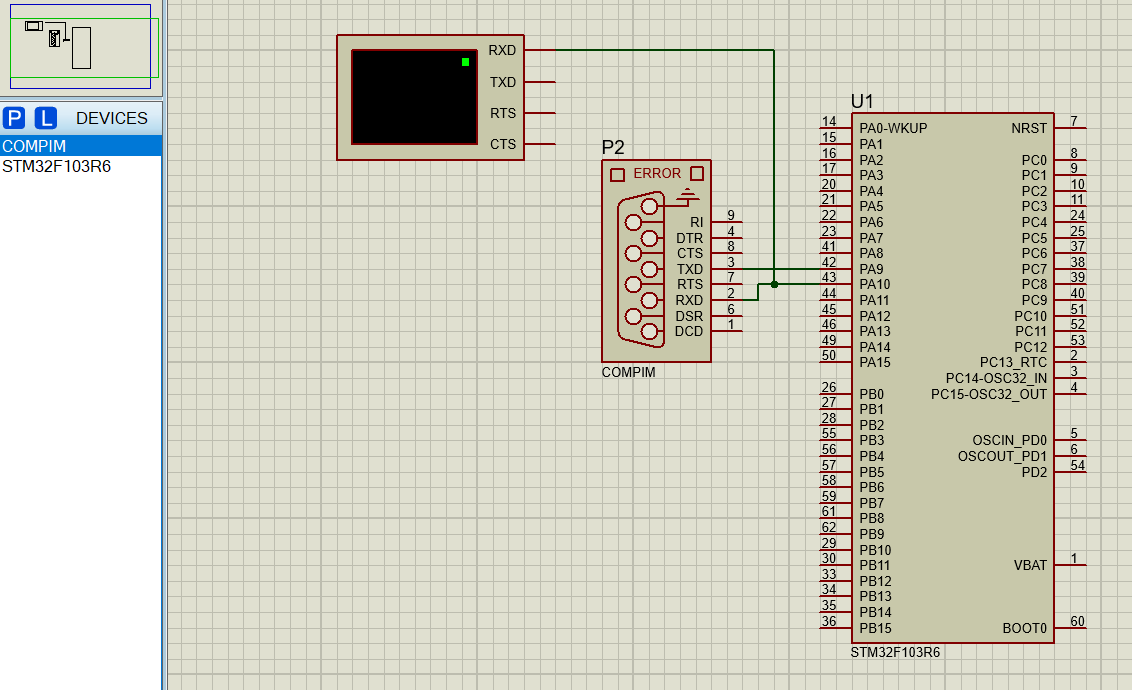

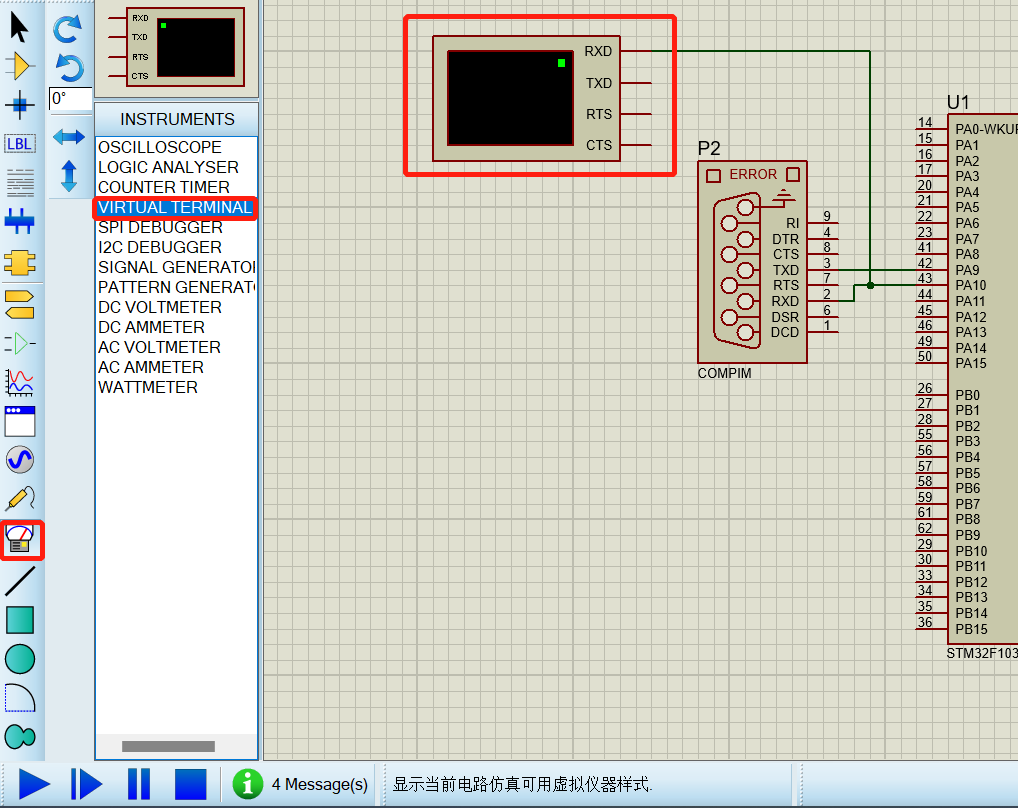

在第一節的基礎上，在Proteus中添加電路如下圖所示，其中我們添加了：串口組件
COMPIM，用于連接計算機虛擬串口；
一個虛擬儀器VIRTUAL TERMINAL，用來查看單片機收到的串口資料，
由于要實作串口通信，我們要將其波特率、字長、校驗方式、停止位等都設定一下，具體引數如下圖所示，相關內容的解釋會在下文中進行，

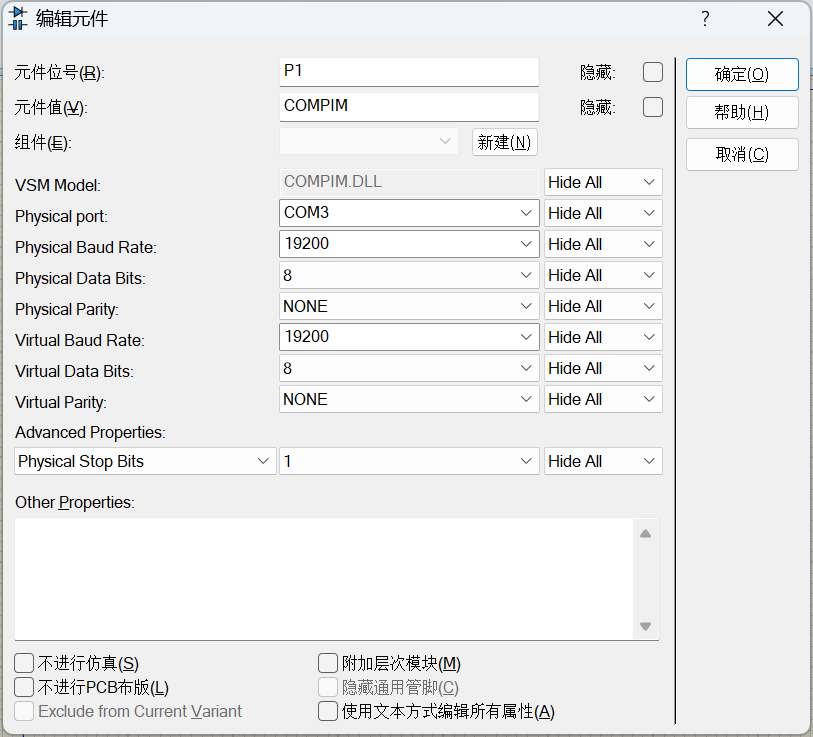

COMPIM設定

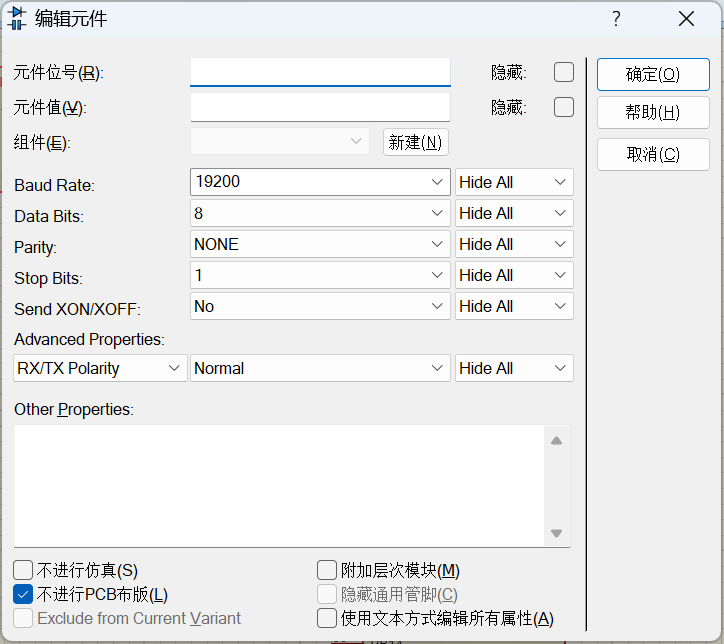

VIRTUAL TERMINAL設定
-
串口通信簡介：計算機系統內部，計算機與外設之間若要進行資料交換，則必須使用通信技術，
1）通信的基本方式有并行通信和串行通信兩種：并行通信資料傳送速率快，但需要耗費較多的資料線；串行通信只需要一對資料線，但傳輸速率較慢，
2）異步通信與同步通信：在異步通信中，資料通常以位元組為最小單位組成資料幀傳送，資料幀按照固定波特率通過發送端逐幀發送，接收端則逐幀接收，異步通信發送端與接收端采用不同的時鐘信號，一般來說，只要發送端和接收端的波特率誤差相差不超過1%就可以順利通信，同步通信與異步通信相比對雙方時鐘要求更高，
3）資料傳輸模式：單工模式、半雙工模式、全雙工模式，
本次專案中，我們采用串行異步通信方式， -
由于我們采用仿真的方式進行，還需要下載兩個軟體進行串口的模擬和串口的除錯，

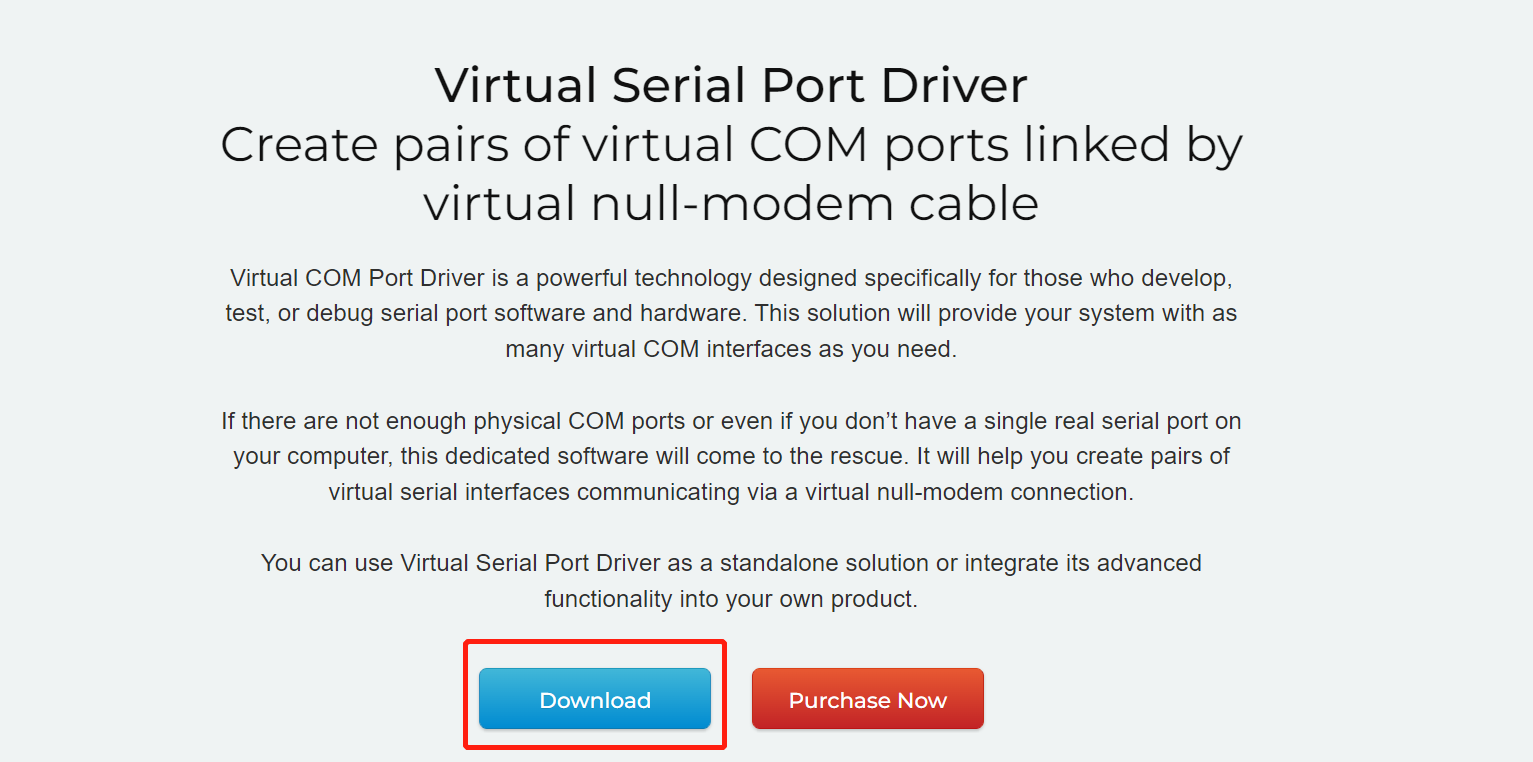

Visual Serial Port Driver(簡稱VSPD)，可在官網中進行下載，

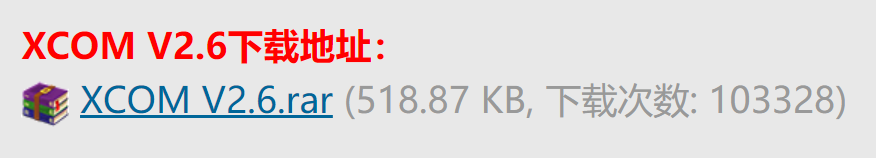

串口除錯助手，我在論壇中下載（首次可能需要注冊），也可自行尋找下載，
-

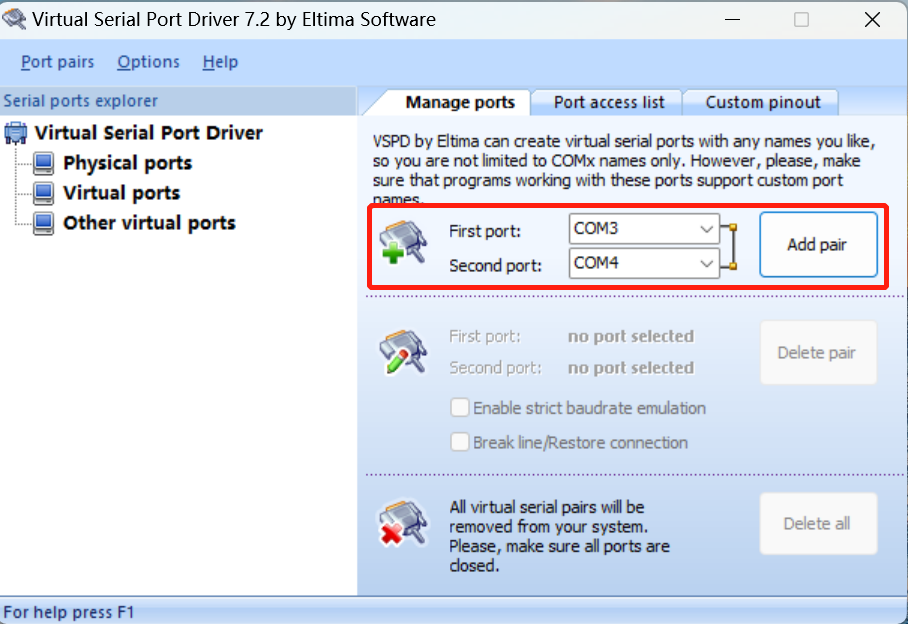

打開VSPD，點擊“Add Pair”添加一對虛擬串口，這里添加的是
COM3和COM4，二者互相收發資料，

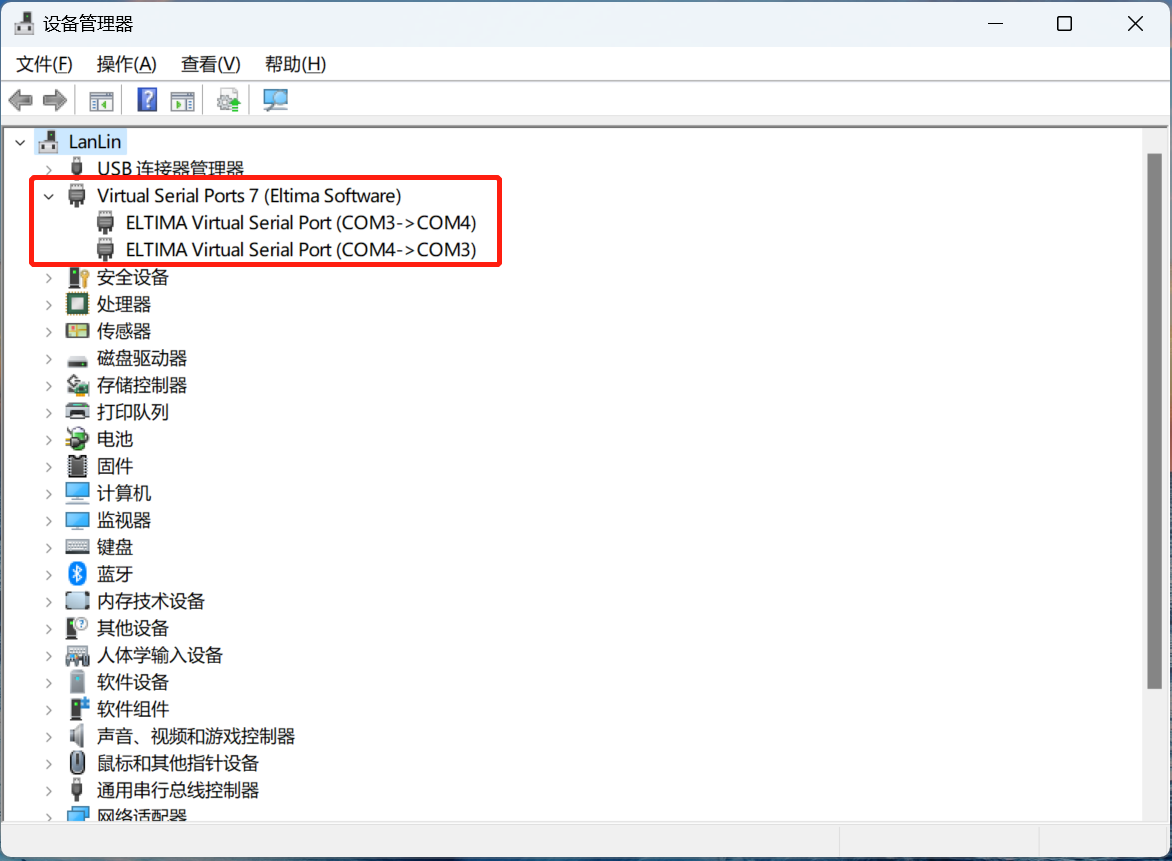

添加后可以在計算機的“設備管理器”中查看到虛擬串口如下，這里我們將單片機的串口設定為COM3，串口除錯助手的串口設定為COM4，
-

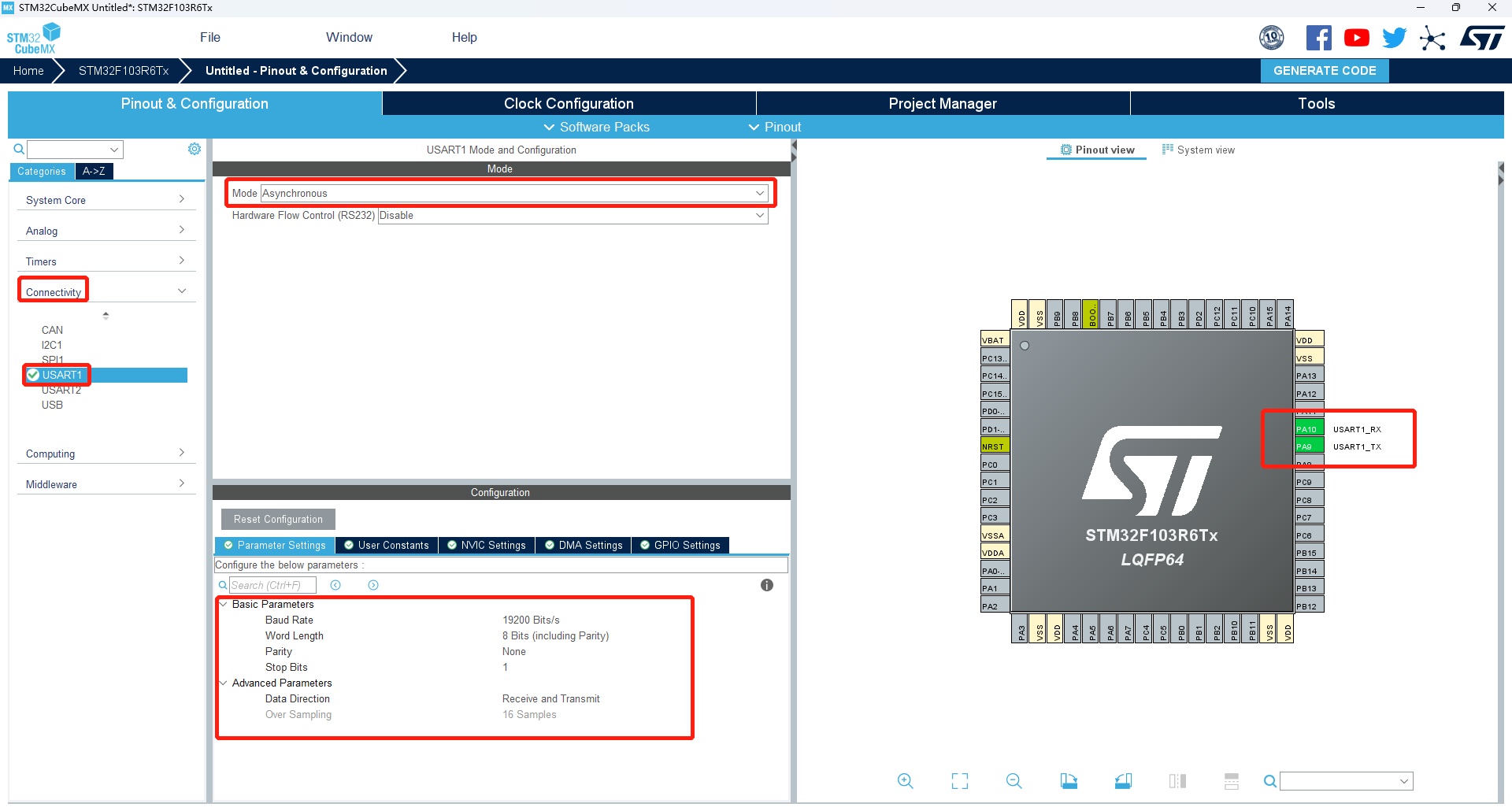

打開CubeMX，建立工程，點擊“Connectivity”串列中的“USART”進行串口配置，將Mode設定為
Asynchronous（異步），波特率設為19200Bits/s，字長設為8Bits，校驗設為None，停止位設為1，資料傳送設為Receive and Transmit（接收與發送），設定完成后，會看到右側的PA9和PA10引腳被自動設定為USART1_TX和USART1_RX，即USART1的發送端和接收端，

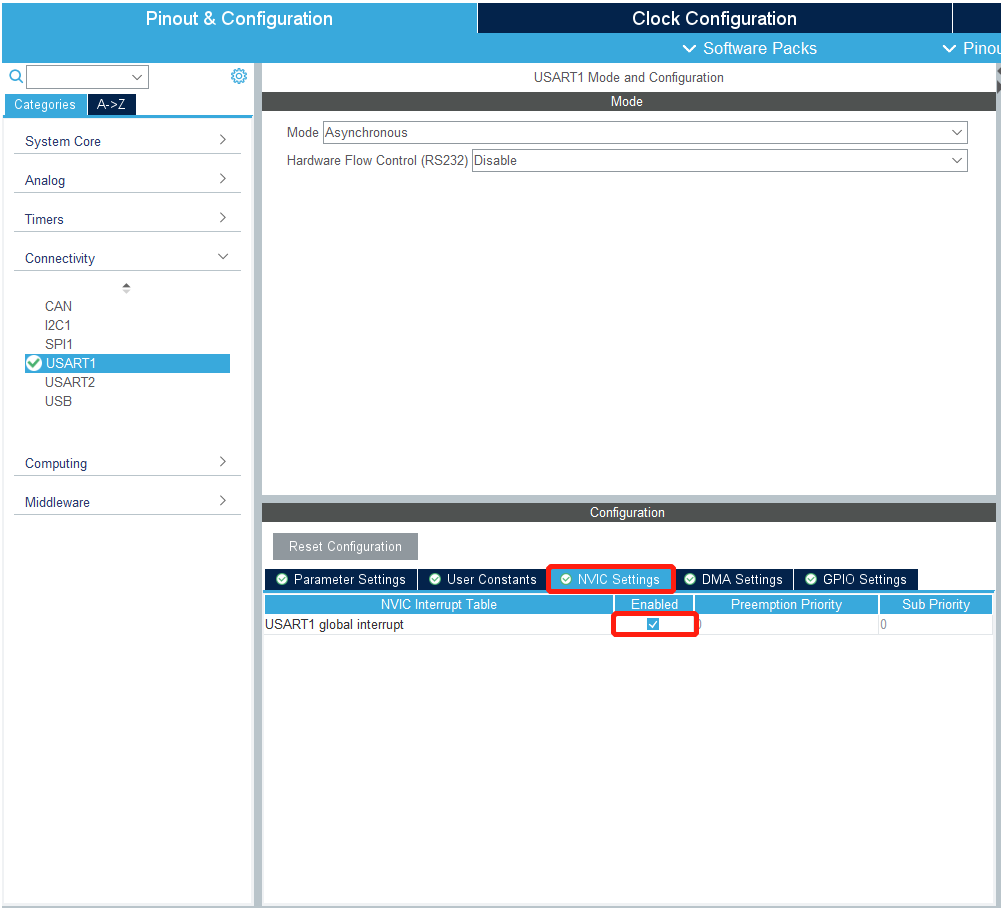

隨后，再點擊“NVIC Settings”，選中“USART global interrupt”，使能“Enabled”串口1的中斷功能，
-
點擊“Generator Code”生成Keil工程，
軟體撰寫
-
本次我們需要實作串口助手發送單位元組資料，單片機收到資料后交換高低4位，將新的資料通過串口發回串口助手，需要用到PWM相關函式其API檔案如下：

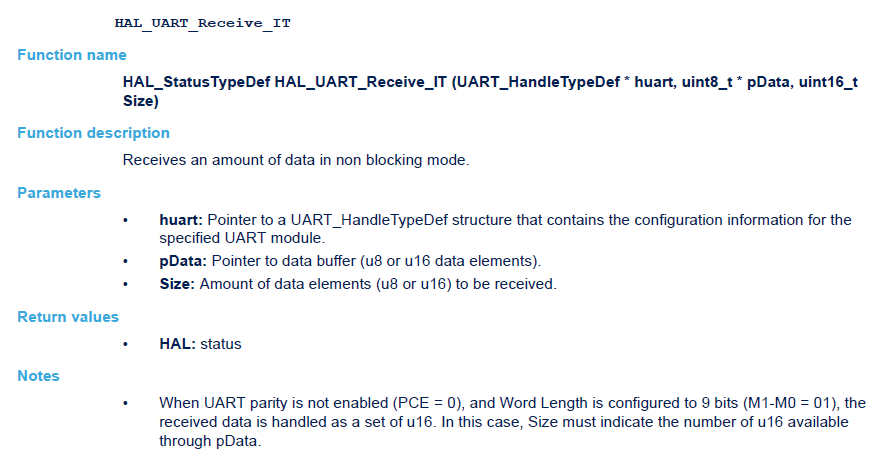

HAL_UART_Receive_IT 串口中斷接收設定函式，該函式再每次接收前都需要呼叫一次

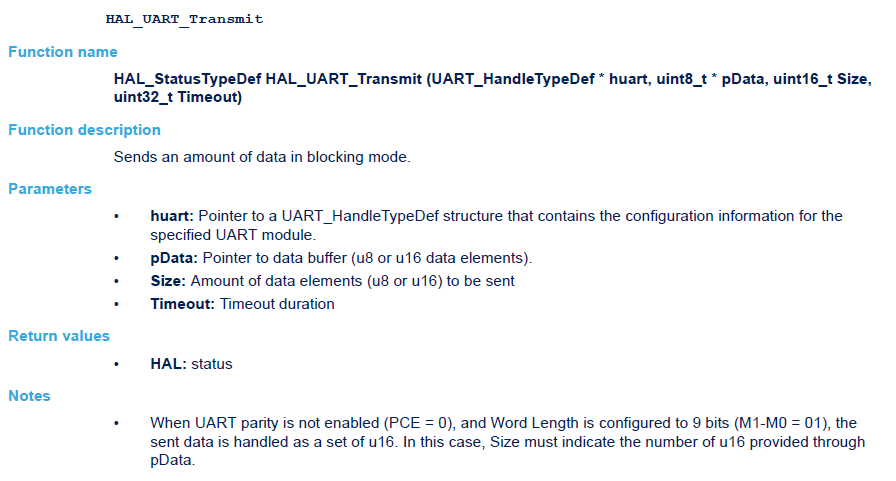

HAL_UART_Transmit 串口資料發送函式

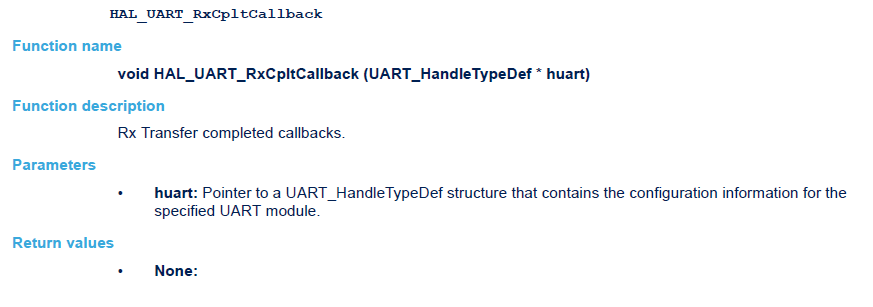

HAL_UART_RxCpltCallback 串口接收完畢回呼函式
-
點擊“Open Project”在Keil中打開工程，雙擊“main.c”檔案，
-
首先我們需要在main.c檔案中設定兩個全域變數，一個用于代表接收完畢的標志位，一個用于存放接收資料的陣列，
/* USER CODE BEGIN PV */ uint8_t rf = 0; //接收完畢標志位 uint8_t dat[1] = {0xab}; //用于存放接收資料的陣列 /* USER CODE END PV */然后，在
main函式中中插入代碼如下，打開串口1接收中斷/* USER CODE BEGIN 2 */ //打開串口1接收中斷，接收資料存入dat陣列，陣列長度為1 HAL_UART_Receive_IT(&huart1, dat, 1); /* USER CODE END 2 */隨后，在
/* USER CODE BEGIN 4 */和/* USER CODE END 4 */中插入接收完畢回呼函式代碼如下/* USER CODE BEGIN 4 */ //接收完畢回呼函式 void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { if(huart==&huart1) //如果串口接收中斷完畢 { rf = 1; //接收完畢，標志位置1 } } /* USER CODE END 4 */最后，在
while(1)中插入代碼如下，進行高低4位的交換/* USER CODE BEGIN WHILE */ while (1) { uint8_t x; //中間變數x if(rf==1) //若接收完成 { rf = 0; //將標志位清0 x = dat[0]; //將接收的資料存入中間變數x dat[0]=(x<<4)|(x>>4); //高低4位互換 HAL_UART_Transmit(&huart1, dat, 1, 1); //由串口1發送存盤在dat陣列中的資料包，陣列長度為1，超時1ms HAL_UART_Receive_IT(&huart1, dat, 1); //接收前每次都需呼叫該函式 } /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */
聯合除錯
-
點擊運行，生成HEX檔案，
-
在Proteus中加載相應HEX檔案，點擊運行，
-

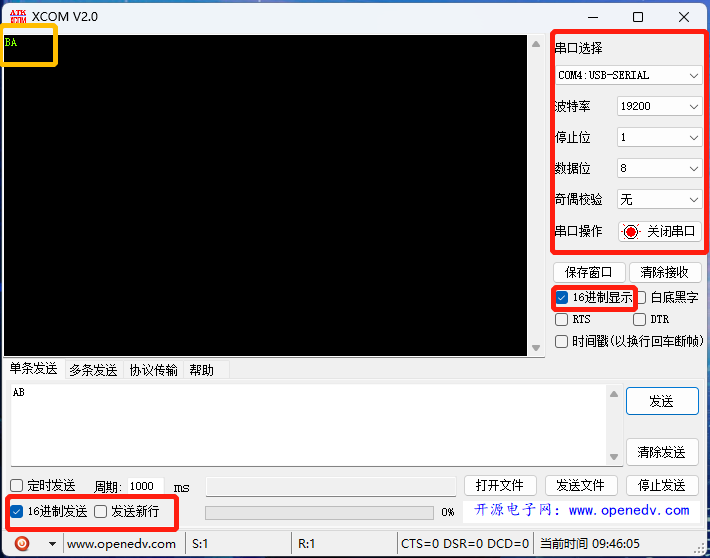

打開串口除錯助手“XCOM”，選擇

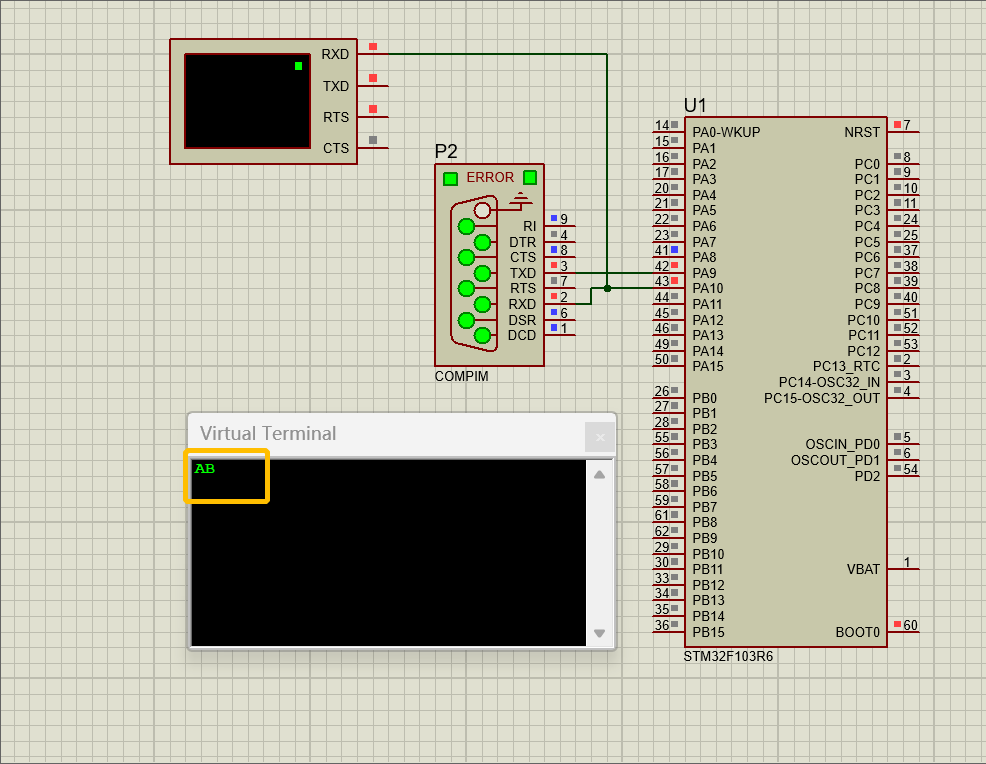

COM4，設定相應的波特率、停止位、資料位、奇偶校驗等，勾選“16進制顯示”和“16進制發送”，點擊“打開串口”，在發送框輸入“AB”，點擊“發送”，在Proteus中我們可以看到“VIRTUAL TERMINAL”接收到資料“AB”，同時再觀察串口除錯助手“XCOM”，可以看到接收視窗收到高低4位互換的資料“BA”，
注意

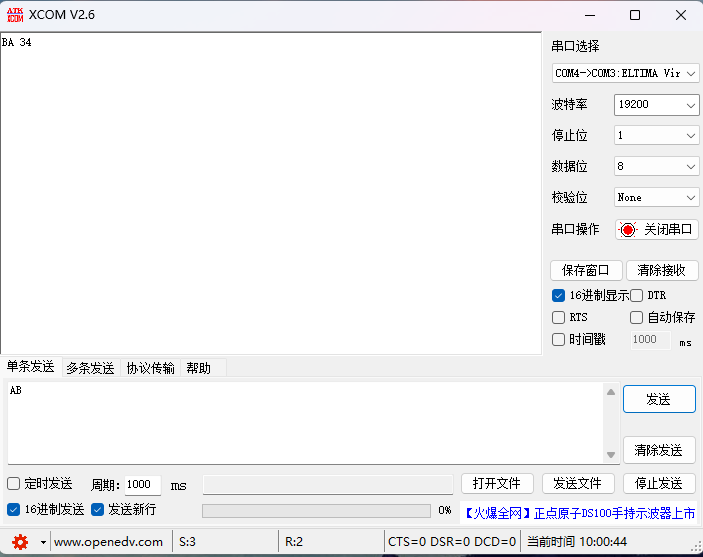

如果你發送“AB”1個位元組，接收到的卻有多個位元組：
因為0x0D、0x0A代表的分別是回車符號和換行符號，請查看是否在串口除錯助手“XCOM”中勾選了“發送新行”，取消勾選即可，
