本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
掌握\(I^2C\)的通訊方法和時序，通過串口發送資料，單片機接收并存入AT24C02首地址中，按下按鍵BTN，單片機將存放在AT24C02首地址中的資料取出并通過串口發送，串口通信引數：波特率為19200bits/s；無校驗，
硬體設計
-

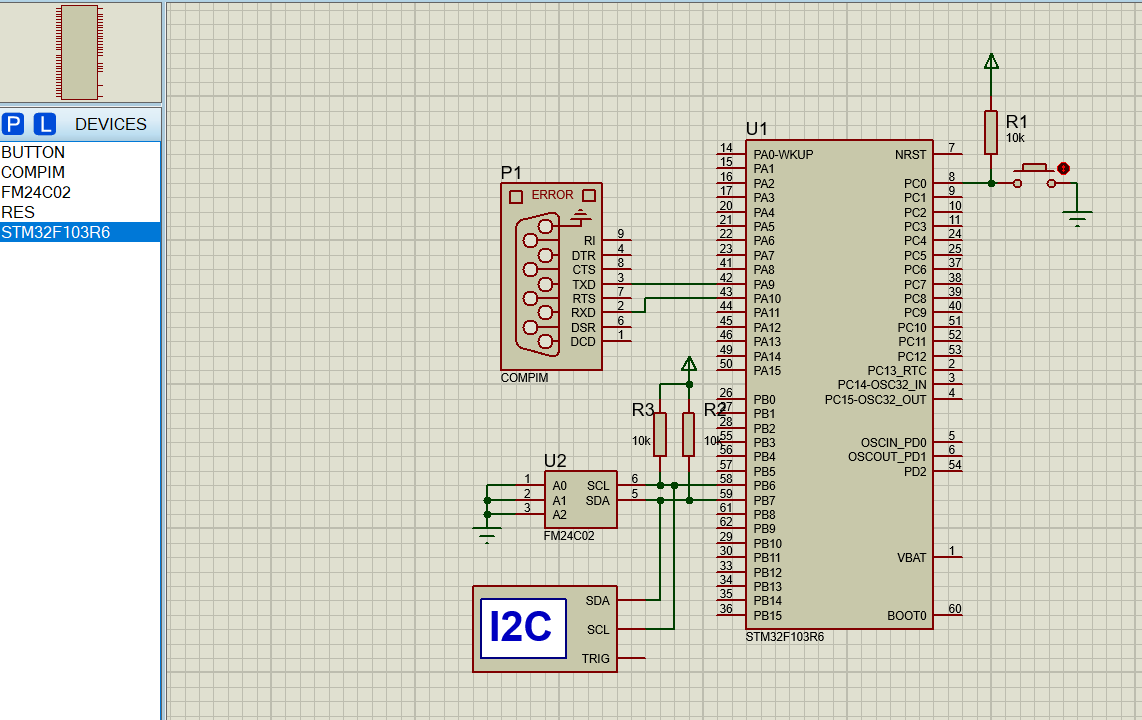

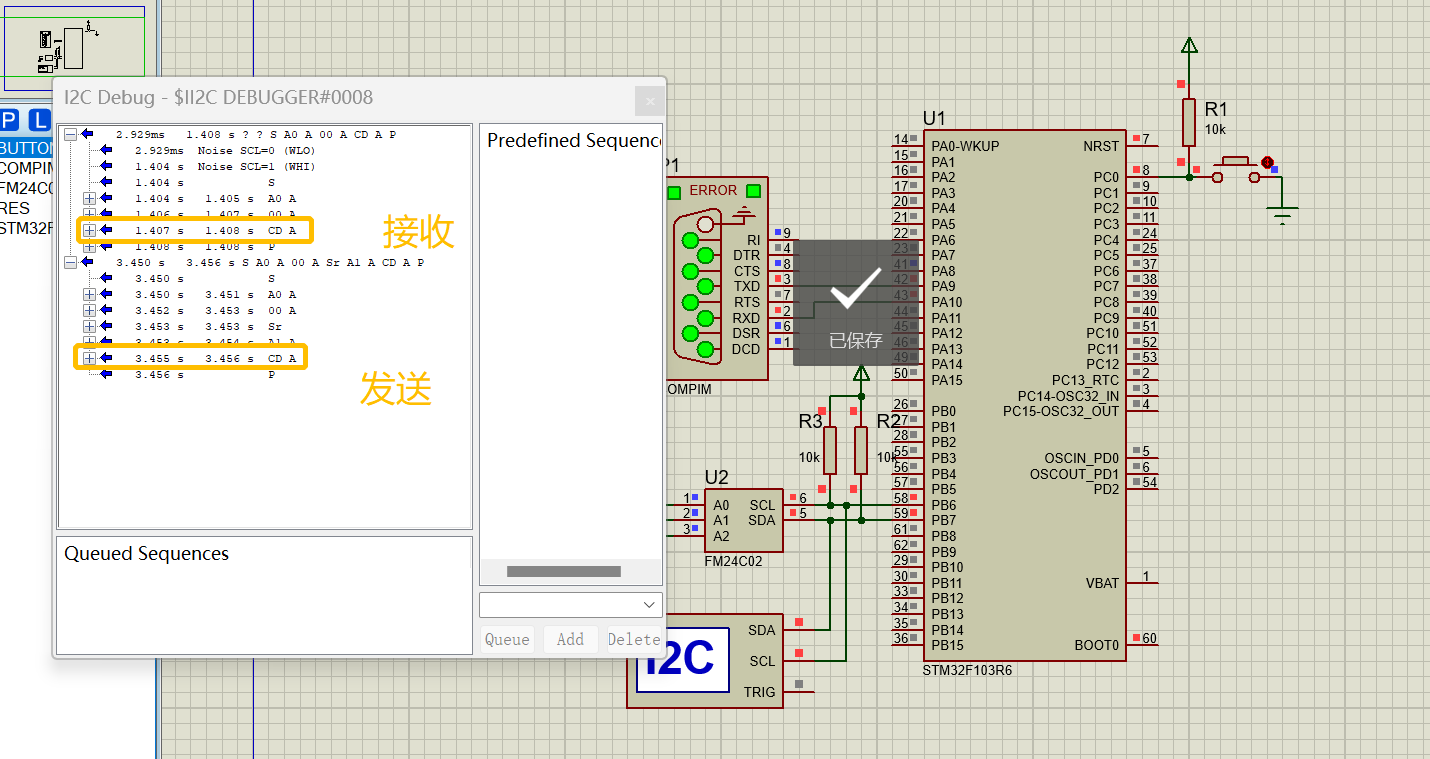

在第一節的基礎上，在Proteus中添加電路如下圖所示，其中我們添加了一個I2C通信的外設：EEPROM芯片
AT24C02（在Proteus中為FM24C02），

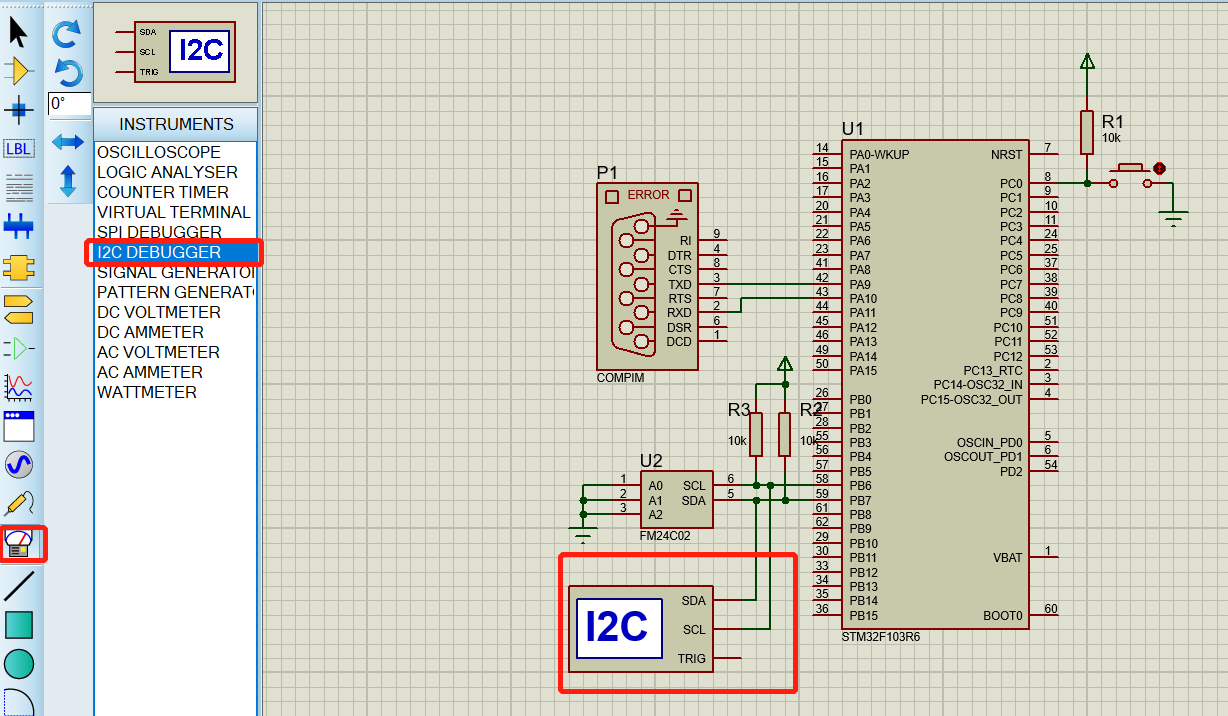

此外，還添加了\(I^2C\)總線除錯工具I2C DEBUGGER，用于讀取\(I^2C\)輸入輸出的資料，

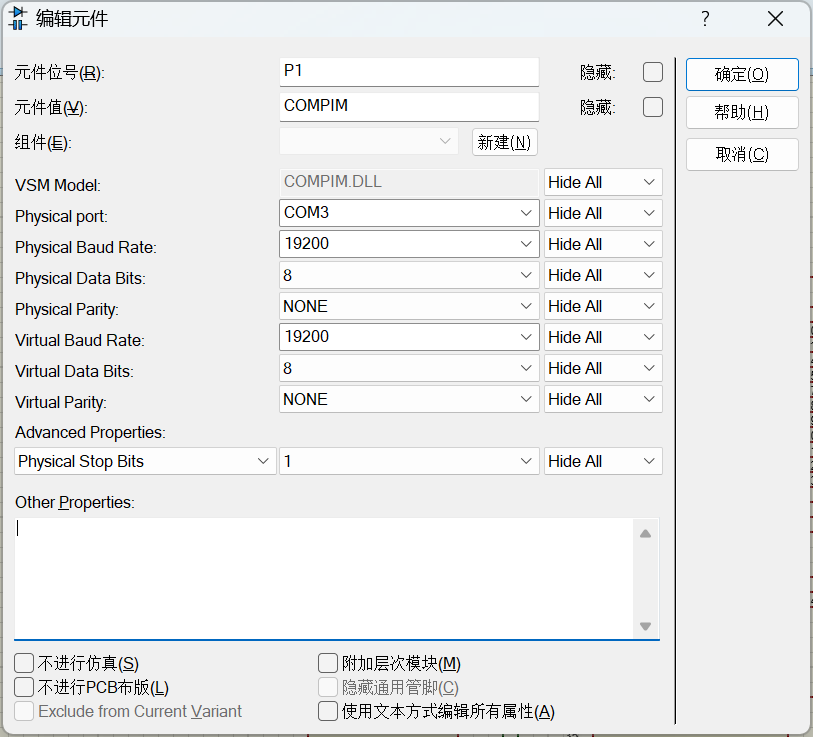

串口和按鍵的相關電路可以參考第13節，COMPIM設定如下圖所示，
-
\(I^2C\)：
1）簡介：\(I^2C\)（Inter-Integrated Circuit）總線是由Philips公司提出的一種兩線式串行總線，\(I^2C\)總線屬于多主總線，每個節點都可以設定唯一的地址，向總線發送資料的設備作為發送器，從總線接收資料的設備作為接收器，
2）\(I^2C\)總線：由時鐘信號線SCL和雙向資料線SDA組成，
3）通信時序：\(I^2C\)總線的通信時序分為發送器啟動/停止通信、資料位傳送、接收器回傳回應信號三種，-

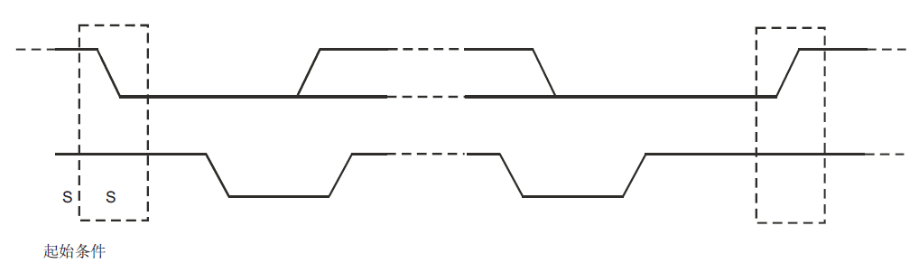

發送器啟動/停止通信：SCL保持高電平期間，SDA產生下降沿，即通信啟動信號；SCL保持高電平期間，SDA產生上升沿，即通信停止信號，
-

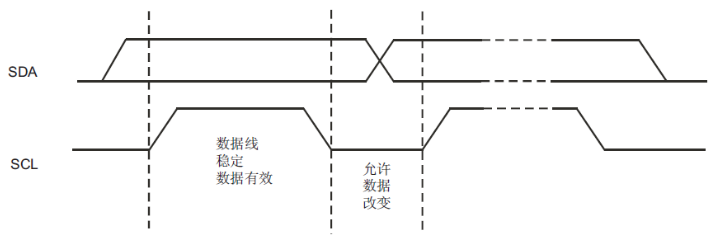

資料位傳送：資料發送器在啟動通信之后，便向\(I^2C\)總線發送資料，發送資料位元組長度為1位元組，發送順序高位在前，低位在后，逐位發送，如下圖所示，在SCL處于高電平期間，SDA必須保持穩定，SDA低電平代表資料0，高電平代表資料1；只有在SCL處于低電平期間，SDA才能改變電平狀態，
-

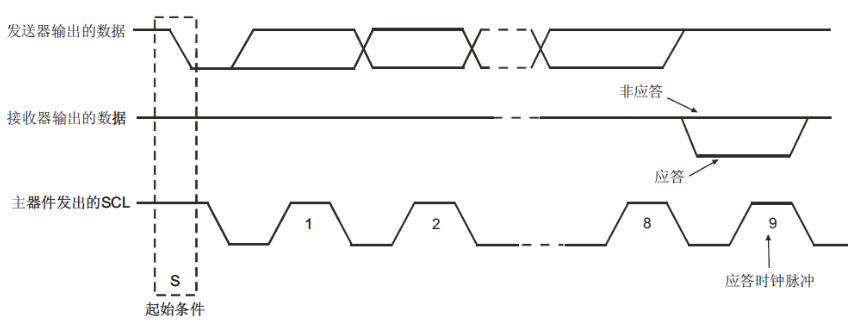

接收器回傳回應信號：資料發送器每發送1個位元組，資料接收器都必須回傳1位回應信號，回應信號若為低電平則規定為應答回應位（ACK），表示資料接收器接收該位元組資料成功；反之，則稱為非應答回應位（NACK），表示資料接收器接收該位元組資料失敗，
如果資料接收器是主機，則在它收到最后一位元組資料后，回傳一個非應答位，通知資料發送器結束資料發送，接著主機向\(I^2C\)總線發送一個停止通信信號，結束通信程序，
-
-
AT24C02
1）簡介：AT24Cxx是美國Atmel公司出品的單行\(E^PROM\)系列芯片，xx表示不同的容量，如02表示該芯片的總容量為2kbits（256位元組），

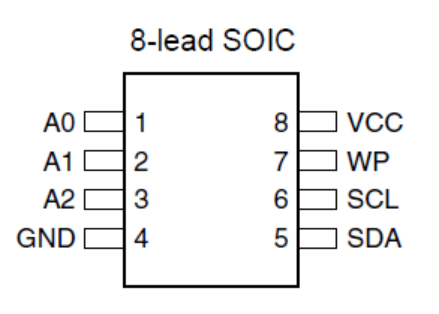

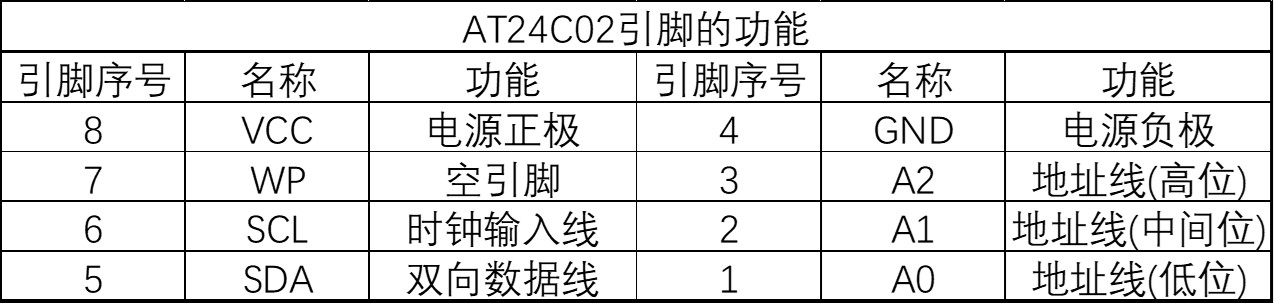

2）引腳：AT24C02芯片引腳如下圖所示，引腳功能如下表所示，

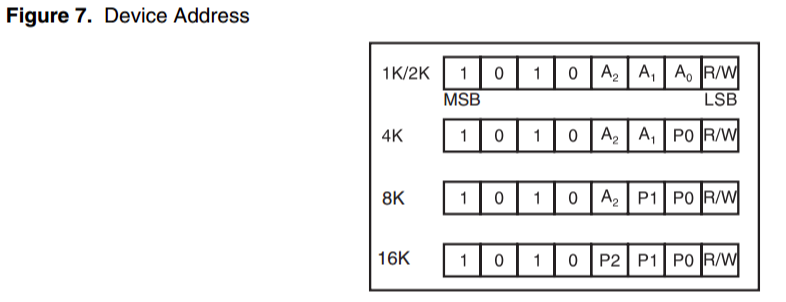

其中，1-3引腳參與構成AT24C02在\(I^2C\)總線上的地址，如圖1K/2K的地址所示，地址高4位固定為1010B，低4位的最低位在總線“寫”指令中固定為0，在總線“讀”指令中固定為1，其余3位就由1-3引腳決定，
3）讀寫時序：AT24C02的讀寫方式有寫入位元組、寫入頁、讀當前地址、隨機讀取和連續讀取5種方式，下面我們介紹本專案中使用的兩種，-

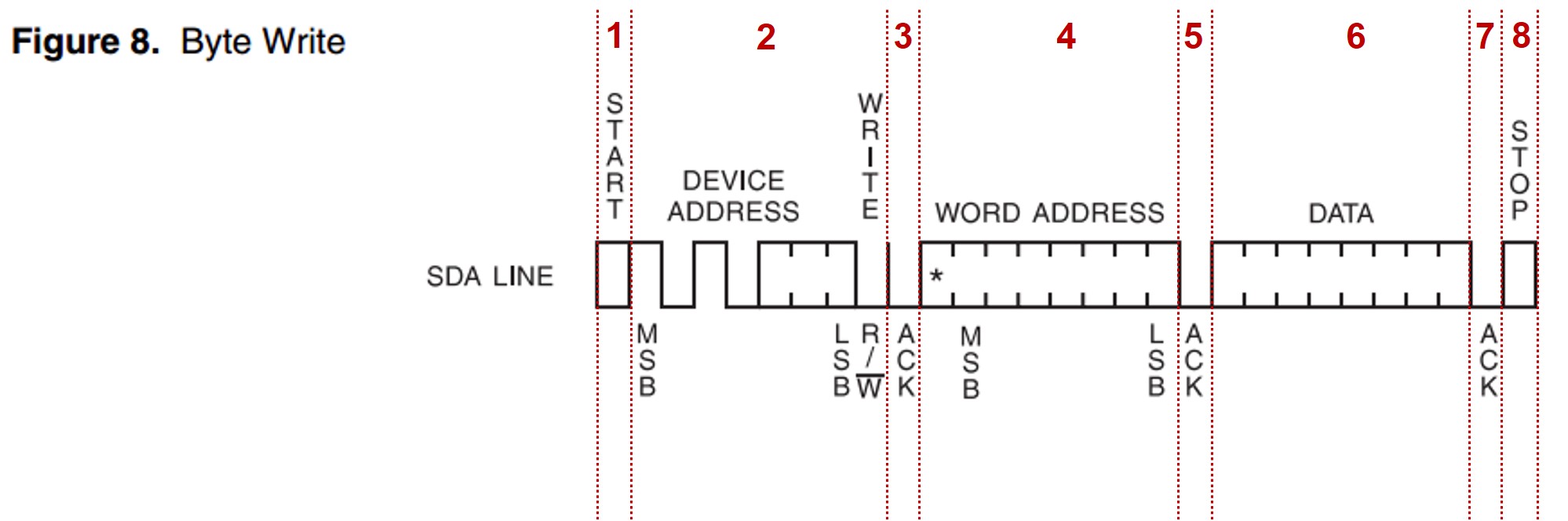

寫入位元組時序（Byte Write）：寫入位元組即向AT24C02寫入1位元組，由下面8步組成，
①主機發送啟動通信（Start）信號
②發送器件（芯片）地址（Device Address）
③產生應答回應（ACK）
④發送字地址（Word Address）
⑤產生應答回應（ACK）
⑥發送資料（Data）
⑦產生應答回應（ACK）
⑧發送停止通信（Stop）信號
-

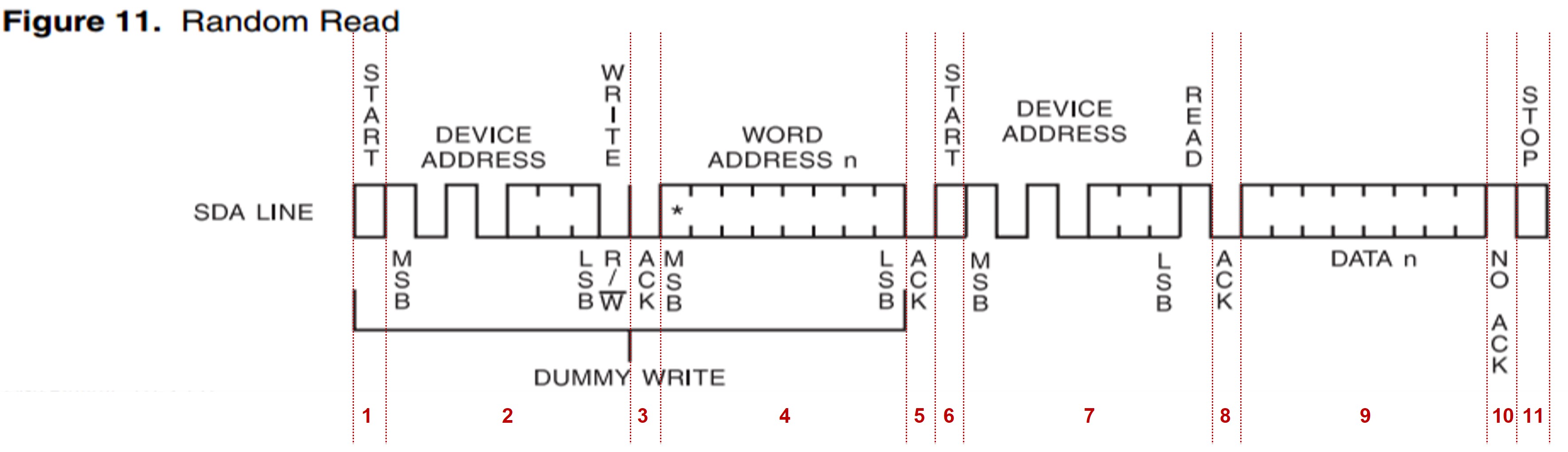

隨機讀取時序（Random Read）：隨機讀取即從AT24C02讀取1位元組，由下面11步組成，
①主機發送啟動通信（Start）信號
②發送器件（芯片）地址（Device Address）
③產生應答回應（ACK）
④發送字地址（Word Address）
⑤產生應答回應（ACK）
⑥再次發送啟動通信（Start）信號
⑦發送器件（芯片）地址（Device Address）
⑧產生應答回應（ACK）
⑨讀取資料（Data）
⑩發送非應答回應（No ACK）
?發送停止通信（Stop）信號
-
-

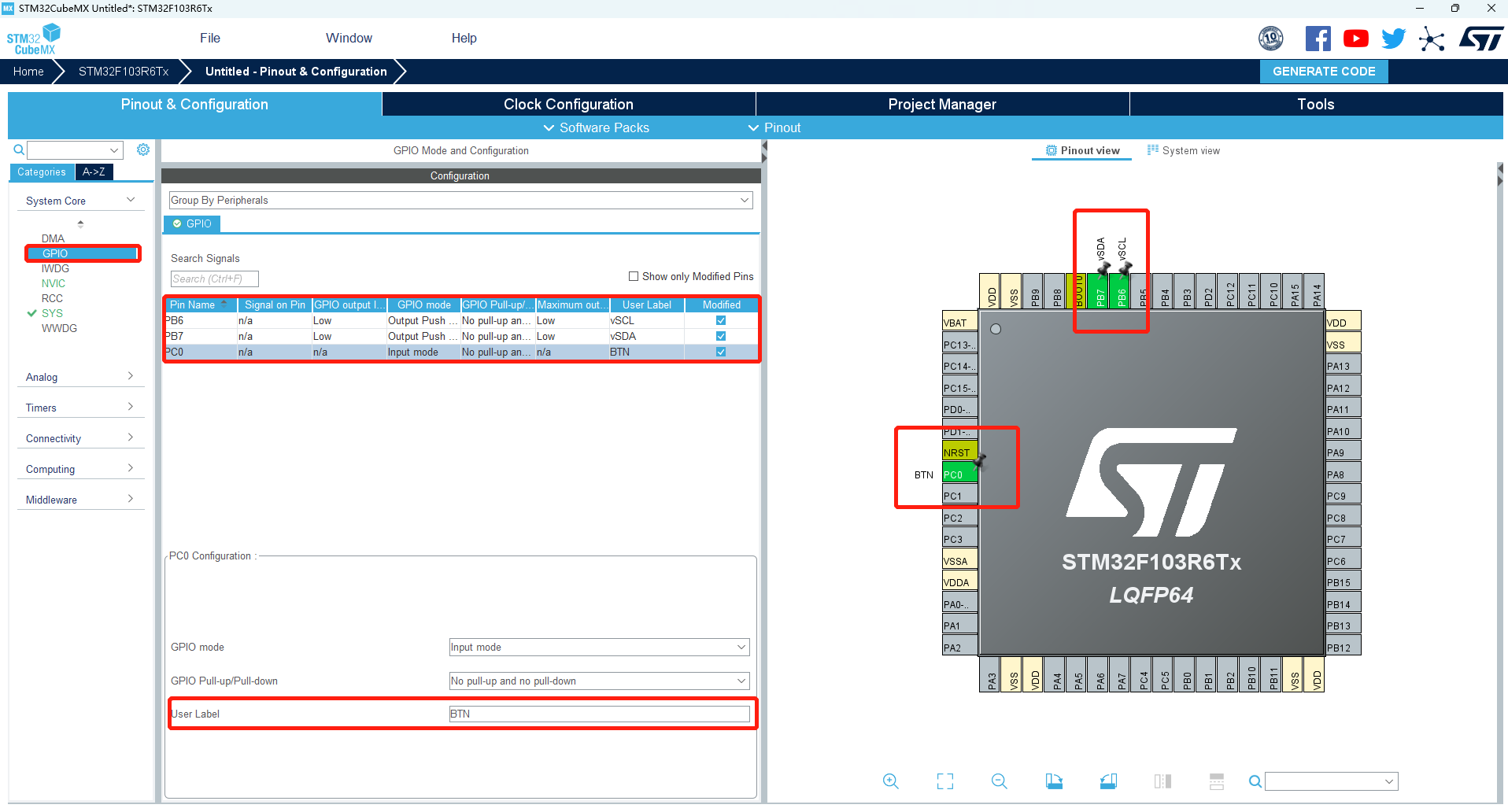

打開CubeMX，建立工程，設定PB6、PB7為
GPIO_Output，PC0為GPIO_Input，點擊“Categories”中的“GPIO”的“User Label”設定如下圖所示，
這里要注意，STM32F103R6自帶一個\(I^2C\)總線通信模塊，但是為了便于移植，我們這里采用GPIO引腳PB6、PB7模擬\(I^2C\)總線的時序，

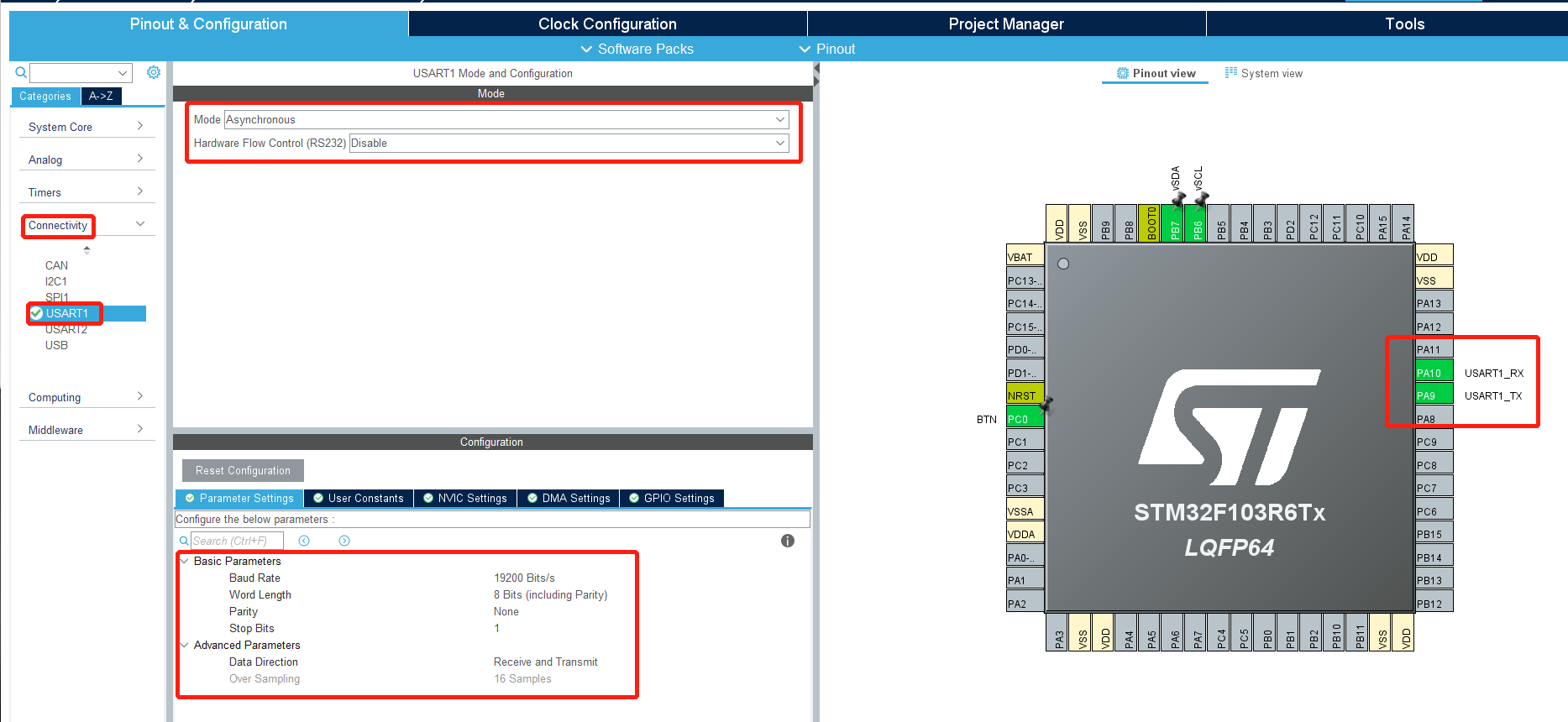

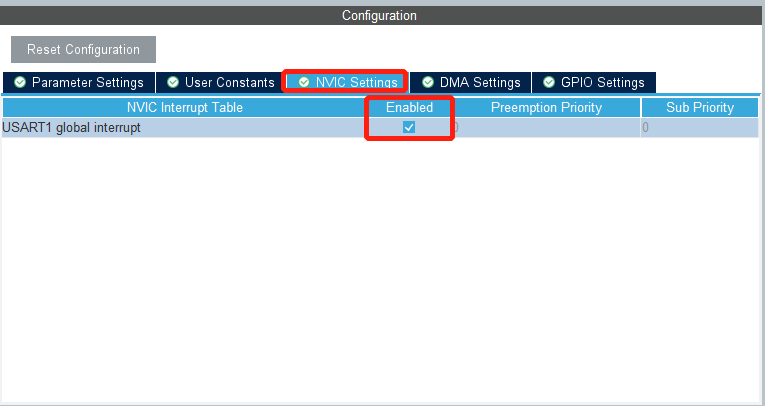

隨后進行串口設定，如下圖所示，這里就不贅述了，具體可以參考第13節，
-
點擊“Generator Code”生成Keil工程，
軟體撰寫
-
考慮到代碼的可移植性，這里將\(I^2C\)總線時序模擬和AT24C02操作代碼分別寫入頭檔案“vI2C.h”“AT24C02.h”中，我們可以先在
...\Core\Src檔案夾中建立這兩個頭檔案，此時Keil可能找不到對應檔案，可以直接將檔案拽入Keil中進行編輯，然后再在“main.c”檔案中進行include， -
點擊“Open Project”在Keil中打開工程，打開“vI2C.h”，添加代碼如下，
//I2C總線時序模擬 #ifndef VI2C_H_ #define VI2C_H_ #include "main.h" //延時1μs void delay_us(uint16_t n) { uint16_t i = n*8; //8MHz，周期為1/8μs while(i--); } //設定資料線模式: I-輸入 O-輸出 void Pin_vSDA_Mode(char status) { GPIO_InitTypeDef GPIO_InitStruct = {0}; HAL_GPIO_WritePin(GPIOB, vSDA_Pin, GPIO_PIN_SET); GPIO_InitStruct.Pin = vSDA_Pin; GPIO_InitStruct.Pull = GPIO_PULLUP; if(status == 'I') //輸入 { GPIO_InitStruct.Mode = GPIO_MODE_INPUT; } else if(status == 'O') //輸出 { GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; } HAL_GPIO_Init(GPIOB, &GPIO_InitStruct); } //時鐘線輸出 void vSCL_Out(uint8_t dat) { switch(dat) { case 0: HAL_GPIO_WritePin(GPIOB, vSCL_Pin, GPIO_PIN_RESET); break; default: HAL_GPIO_WritePin(GPIOB, vSCL_Pin, GPIO_PIN_SET); break; } } //寫資料線 void vSDA_Out(uint8_t dat) { switch(dat) { case 0: HAL_GPIO_WritePin(GPIOB, vSDA_Pin, GPIO_PIN_RESET); break; default: HAL_GPIO_WritePin(GPIOB, vSDA_Pin, GPIO_PIN_SET); break; } } //讀資料線 uint8_t vSDA_In() { GPIO_PinState PinState; uint8_t rt; PinState = HAL_GPIO_ReadPin(GPIOB, vSDA_Pin); switch(PinState) { case GPIO_PIN_RESET: rt = 0; break; default: rt = 1; break; } return rt; } //啟動I2C通信 void I2C_Start() { Pin_vSDA_Mode('O'); vSDA_Out(1); delay_us(6); //至少延時4.7μs vSCL_Out(1); delay_us(6); //至少延時4.7μs vSDA_Out(0); //下降沿 delay_us(6); //至少延時4.7μs vSCL_Out(0); } //停止I2C通信 void I2C_Stop() { Pin_vSDA_Mode('O'); vSDA_Out(0); delay_us(6); //至少延時4.7μs vSCL_Out(1); delay_us(6); //至少延時4.7μs vSDA_Out(1); //上升沿 delay_us(6); //至少延時4.7μs } //發送應答-低電平 void I2C_Ack() { Pin_vSDA_Mode('O'); vSDA_Out(0); delay_us(6); //至少延時4.7μs vSCL_Out(1); delay_us(6); //至少延時4.7μs vSCL_Out(0); delay_us(6); //至少延時4.7μs vSDA_Out(1); delay_us(6); //至少延時4.7μs } //寫1位元組資料 void I2C_WtByte(uint8_t Dat) { uint8_t i, tmp; Pin_vSDA_Mode('O'); for(i = 0; i < 8; i++) { tmp = Dat & (0x80>>i); //高位在前，低位在后，逐位發送 vSCL_Out(0); delay_us(6); (tmp == 0) ? (vSDA_Out(0)) : (vSDA_Out(1)); delay_us(6); vSCL_Out(1); delay_us(6); } vSCL_Out(0); delay_us(6); vSDA_Out(1); delay_us(6); } //讀1位元組資料 uint8_t I2C_RdByte() { uint8_t Dat = 0, tmp, i; Pin_vSDA_Mode('I'); vSCL_Out(0); delay_us(6); for(i = 0; i < 8; i++) { vSCL_Out(1); delay_us(6); tmp = vSDA_In(); Dat = Dat << 1; //讀1位左移1位 Dat = Dat | tmp; delay_us(6); vSCL_Out(0); delay_us(6); } return Dat; } #endif /* VI2C_H_ */打開“AT24C02.h”，添加代碼如下，
//AT24C02操作 #ifndef AT24C02_H_ #define AT24C02_H_ #define AT24C02_ADDR 0xa0 #include "main.h" #include "vI2C.h" //寫入1位元組 void AT24C02_Write(uint8_t DatAddr, uint8_t Dat) { I2C_Start(); //主機發送啟動通信信號 I2C_WtByte(AT24C02_ADDR + 0); //發送器件（芯片）地址 I2C_Ack(); //產生應答回應 I2C_WtByte(DatAddr); //發送字地址 I2C_Ack(); //產生應答回應 I2C_WtByte(Dat); //發送資料 I2C_Ack(); //產生應答回應 I2C_Stop(); //發送停止通信信號 } //讀取1位元組 uint8_t AT24C02_Read(uint8_t DatAddr) { uint8_t Dat; I2C_Start(); //主機發送啟動通信信號 I2C_WtByte(AT24C02_ADDR + 0); //發送器件地址 I2C_Ack(); //產生應答回應 I2C_WtByte(DatAddr); //發送字地址 I2C_Ack(); //產生應答回應 I2C_Start(); //再次發送啟動通信信號 I2C_WtByte(AT24C02_ADDR + 1); //發送器件地址 I2C_Ack(); //產生應答回應 Dat = I2C_RdByte(); //讀取資料 I2C_Stop(); //產生非應答信號，發送停止通信信號 return Dat; } #endif /* AT24C02_H_ */ -
隨后我們需要在main.c檔案中的最前面引入我們自定義的頭檔案
/* USER CODE BEGIN Includes */ #include "vI2C.h" //參考I2C總線時序模擬頭檔案 #include "AT24C02.h" //參考AT24C02操作頭檔案 /* USER CODE END Includes */在main函式中定義一些全域變數
/* USER CODE BEGIN PV */ uint8_t RcvDat[1]; //存放接收資料陣列 uint8_t SndDat[1]; //存放發送資料陣列 uint8_t rf = 0; //接收完成標志位 /* USER CODE END PV */進行串口相關操作
/* USER CODE BEGIN 2 */ HAL_UART_Receive_IT(&huart1, RcvDat, 1); //串口1接收中斷 /* USER CODE END 2 *//* USER CODE BEGIN WHILE */ while (1) { if(rf==1) //若接收完成 { rf = 0; //清0標志位 AT24C02_Write(0, RcvDat[0]); //寫入1位元組 HAL_UART_Receive_IT(&huart1, RcvDat, 1); //每次接收前需呼叫一次 } else if(HAL_GPIO_ReadPin(BTN_GPIO_Port, BTN_Pin) == GPIO_PIN_RESET) //若按下按鍵 { SndDat[0] = AT24C02_Read(0); //讀1位元組資料，并存入陣列 HAL_UART_Transmit(&huart1, SndDat, 1, 0xffff); //串口1發送1位元組，超時65535ms while(HAL_GPIO_ReadPin(BTN_GPIO_Port, BTN_Pin) == GPIO_PIN_RESET); //直到按鍵松開 } /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 *//* USER CODE BEGIN 4 */ void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) //串口接收完畢回呼函式 { if(huart == &huart1) { rf = 1; //若接收完成，則標志位置1 } } /* USER CODE END 4 */
聯合除錯
-
點擊運行，生成HEX檔案，
-
在Proteus中加載相應HEX檔案，點擊運行，
-

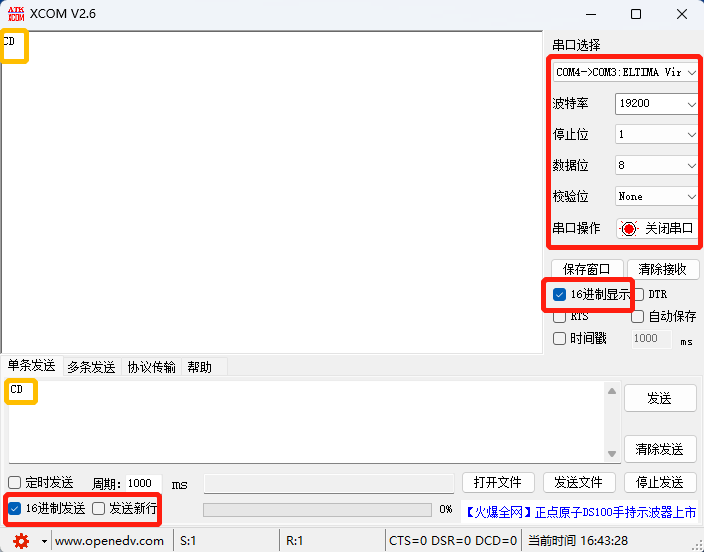

打開串口除錯助手“XCOM”，選擇
COM4，設定相應的波特率、停止位、資料位、奇偶校驗等，勾選“16進制顯示”和“16進制發送”，點擊“打開串口”，在發送框輸入“CD”，點擊“發送”，在Proteus中我們可以看到“I2C Debug”接收到資料“CD”，按下按鍵，同時再觀察串口除錯助手“XCOM”，可以看到接收視窗收到資料“CD”，
