本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
在SPI總線通信的基礎上，使用單片機控制DAC芯片MCP4921以1秒為周期輸出正弦波，正弦波的波動范圍為0-3.3V，
硬體設計
-

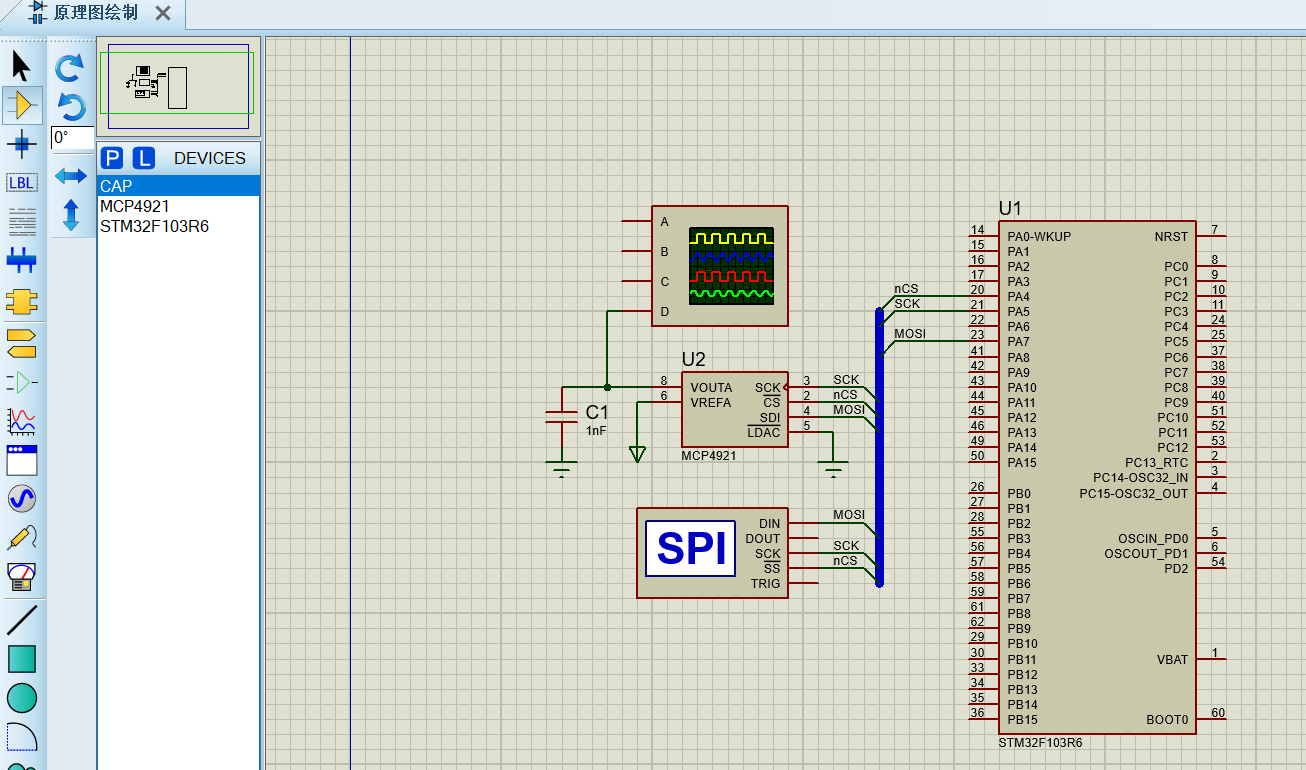

在第一節的基礎上，在Proteus中添加電路如下圖所示，其中我們添加了一個DAC芯片
MCP4921，

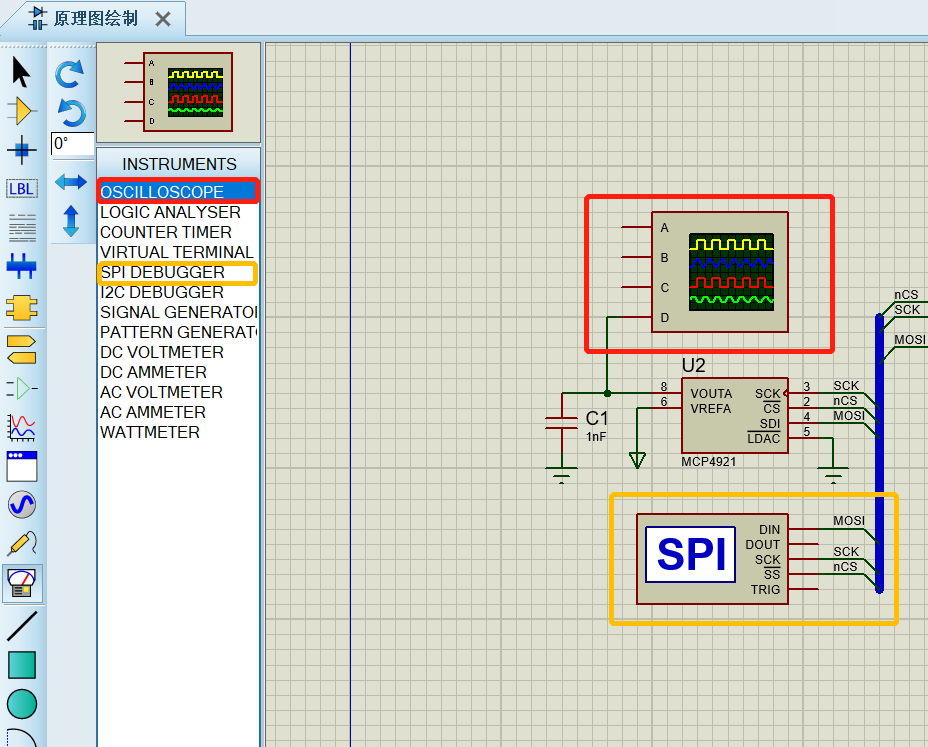

此外，我們還添加了兩個虛擬儀表：一個示波器OSCILLOSCOPE和一個SPI總線除錯工具SPI DEBUGGER，
-
MCP4921：
1）簡介：STM32F103R6單片機本身不自帶DAC，如果設計到數模轉換的專案，可以選擇DAC芯片MCP4921，MCP4921是美國Microchip公司的串行12位DAC芯片，兼容SPI，最高通信頻率為20MHz，一次轉換時間為4.5μs，作業電壓為2.7-5.5V，

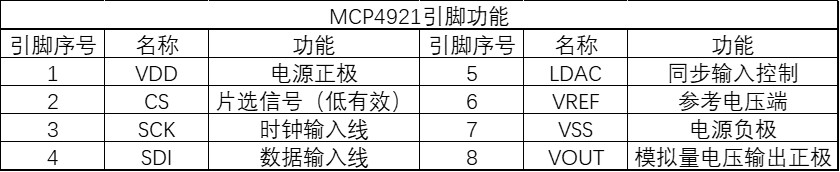

2）引腳：MCP4921引腳的功能如下表所示，

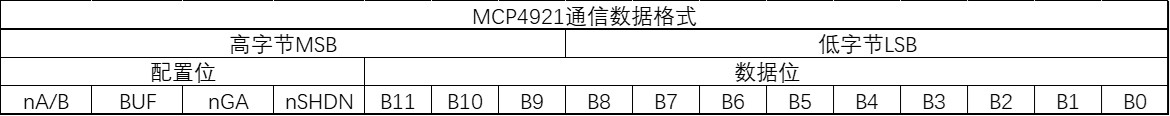

3）通信資料格式：MCP4921只有資料輸入，沒有資料輸出，單片機只需要將16位資料（12位數字量和4位配置資訊）一起打包發給DAC芯片，DAC隨即開始數模轉換程序，MCP4921通信資料格式如下表所示，
- \(\overline A/B\)位：對于MCP4921，由于只有A通道，所以該位只能選0，
- BUF位：參考電壓\(V_{REF}\)輸入緩沖器控制位，設1時緩沖，設0時未緩沖，
- \(\overline{GA}\)位：輸出增益選擇位，設1時無增益，設0時兩倍增益，
- \(\overline{SHDN}\)位：待機模式設定為，設1時不進入待機模式，設0時進入待機模式，
-
正弦波形的生成：
1）存在問題：MCP4921是12位DAC芯片，因此輸入數字量的范圍是0x000-0x3FF，輸出模擬量電壓范圍為0-\(V_{REF}\)，即無法輸出負電壓，那么就無法輸出完整的正弦波形，
2）解決方案：- 通過外圍元器件搭建調理電路使電路能夠輸出負電壓，
- 將正弦波信號沿縱軸（電壓/數字量）正向移動，確保波谷也位于橫軸（時間）的上方，
3）采樣表：這里我們選擇后一個方案，可以推出正弦波計算公式為
\(D=512\times\sin\left(2\pi\;t\right)+512\)

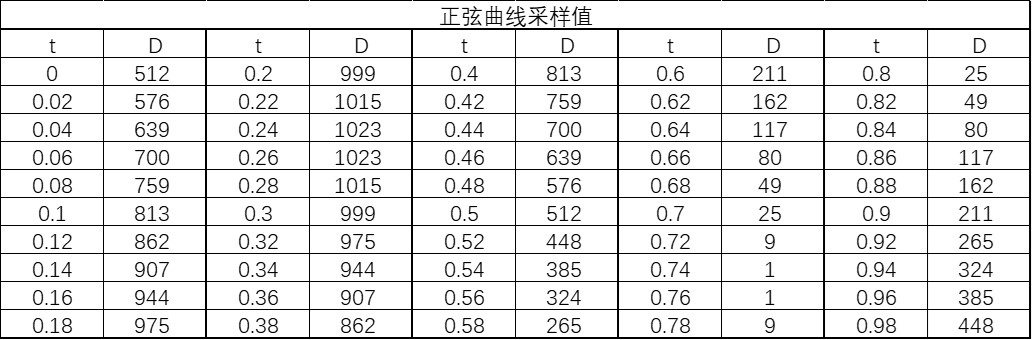

為了提高單片機CPU的執行效率，這里我們使用查表法，在1秒內，每隔0.02秒計算一次采樣值，其采樣表如下表所示，
-

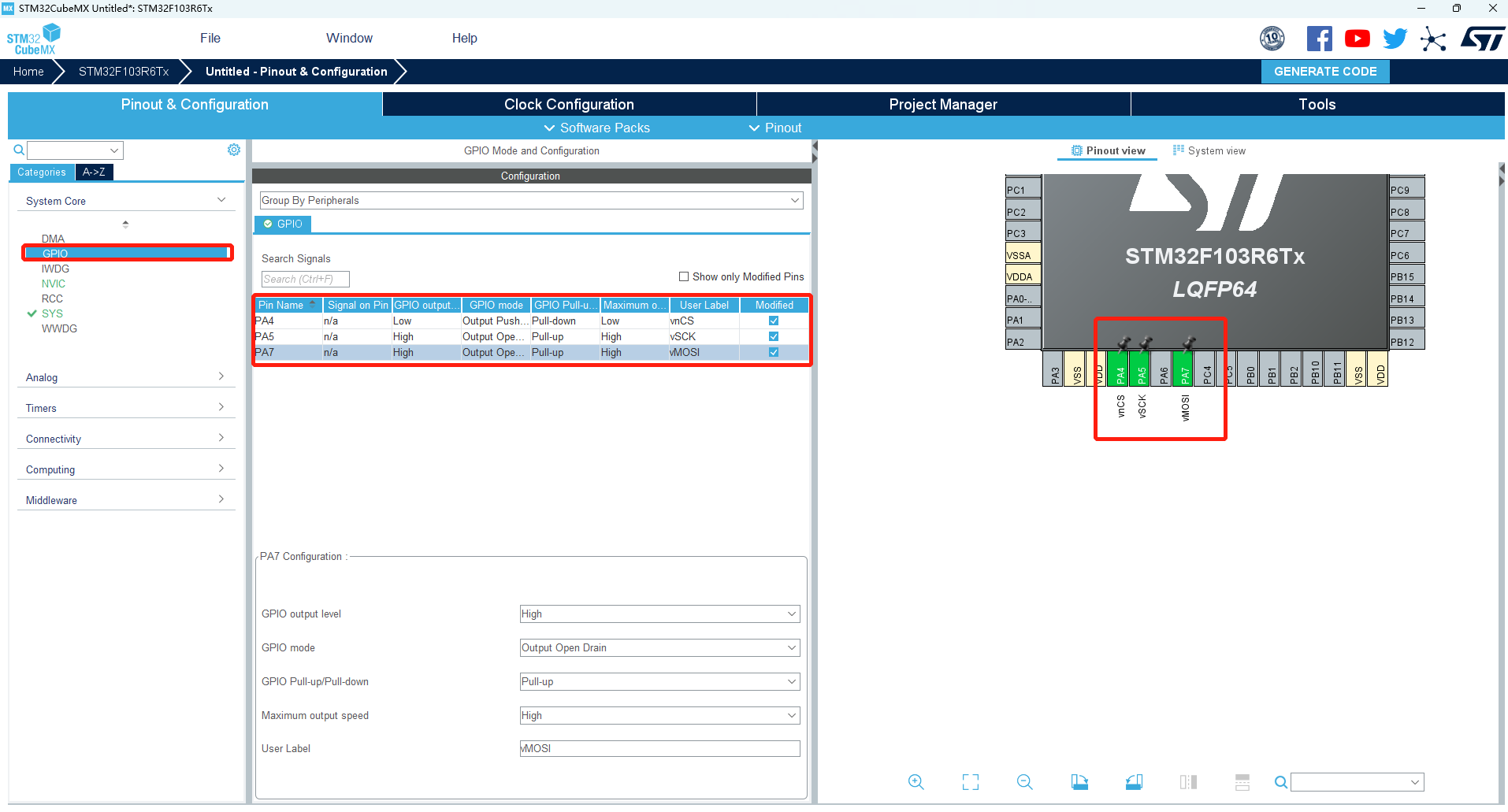

打開CubeMX，建立工程，STM32F103R6單片機自帶一個SPI模塊，但是為了便于移植，本專案中采用GPIO引腳模擬SPI時序，設定PA4、PA5、PA7均為
GPIO_Output點擊“Categories”中的“GPIO”，修改GPIO各引數如下圖所示，有關SPI通信部分可以參考第17節，
-
點擊“Generator Code”生成Keil工程，
軟體撰寫
-
考慮到代碼的可移植性，這里將SPI和MCP4921的驅動代碼全部封裝成函式并分別歸入頭檔案“vSPI.h”和“MCP4921.h”中，我們可以先在
...\Core\Src檔案夾中建立這兩個頭檔案，此時Keil可能找不到對應檔案，可以直接將檔案拽入Keil中進行編輯，然后再在“main.c”檔案中進行include， -
點擊“Open Project”在Keil中打開工程，打開“vSPI.h”，添加代碼如下，
#ifndef INC_VSPI_H_ #define INC_VSPI_H_ #include "main.h" //軟體延時函式，單位為微秒 void delay_us(uint16_t n) { uint16_t i = n * 8; while(i--); } //SPI總線使能 void vSPI_En() { HAL_GPIO_WritePin(GPIOA, vnCS_Pin, GPIO_PIN_RESET); HAL_GPIO_WritePin(GPIOA, vSCK_Pin, GPIO_PIN_RESET); delay_us(4); } //SPI總線禁止 void vSPI_Dis() { HAL_GPIO_WritePin(GPIOA, vSCK_Pin, GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOA, vnCS_Pin, GPIO_PIN_SET); } //SPI主站發送1位元組 void vSPI_SndByte(uint8_t dat) //dat表示發送的位元組 { uint8_t i; for(i=0; i<8; i++) { HAL_GPIO_WritePin(GPIOA, vSCK_Pin, GPIO_PIN_RESET); delay_us(4); if(dat & 0x80) { HAL_GPIO_WritePin(GPIOA, vMOSI_Pin, GPIO_PIN_SET); } else HAL_GPIO_WritePin(GPIOA, vMOSI_Pin, GPIO_PIN_RESET); dat<<=1; //上升沿 HAL_GPIO_WritePin(GPIOA, vSCK_Pin, GPIO_PIN_SET); delay_us(4); } } #endif /* INC_VSPI_H_ */打開“MCP4921.h”，添加代碼如下，
#ifndef INC_MCP4921_H_ #define INC_MCP4921_H_ #include "main.h" #include "vSPI.h" //寫入MCP4921: Cmd-指令（僅高4位） Dat-資料（12位） void MCP4921Write(uint8_t Cmd, uint16_t Dat) { uint8_t DatM, DatL; //資料高位元組、低位元組 DatL = (uint8_t)(Dat & 0x00ff); DatM = (uint8_t)((Dat>>8) & 0x00ff); vSPI_En(); //SPI總線使能 vSPI_SndByte(0x70|DatM); //先寫高位元組 vSPI_SndByte(DatL); //再寫低位元組 vSPI_Dis(); //SPI總線禁止 } #endif /* INC_MCP4921_H_ */ -
隨后我們需要在main.c檔案中的最前面引入我們自定義的頭檔案
/* Private includes ----------------------------------------------------------*/ /* USER CODE BEGIN Includes */ #include "vSPI.h" //引入自定義頭檔案 #include "MCP4921.h" /* USER CODE END Includes */在全域中定義正弦波輸出的表
/* USER CODE BEGIN PV */ //查表法 static uint16_t tD[50] = { 512, 576, 639, 700, 759, 813, 862, 907, 944, 975, 999, 1015, 1023, 1023, 1015, 999, 975, 944, 907, 862, 813, 759, 700, 639, 576, 512, 448, 385, 324, 265, 211, 162, 117, 80, 49, 25, 9, 1, 1, 9, 25, 49, 80, 117, 162, 211, 265, 324, 385, 448 }; /* USER CODE END PV */最后，在main函式中定義回圈變數，并呼叫我們自定義的函式每隔20ms計算一次采樣值并輸出
/* USER CODE BEGIN 1 */ int i; //回圈變數i /* USER CODE END 1 *//* USER CODE BEGIN WHILE */ while (1) { for(i=0; i<50; i++) { MCP4921Write(0x70, tD[i]); HAL_Delay(20); //每隔20ns計算（輸出）1次采樣值 } /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */
聯合除錯
- 點擊運行，生成HEX檔案，

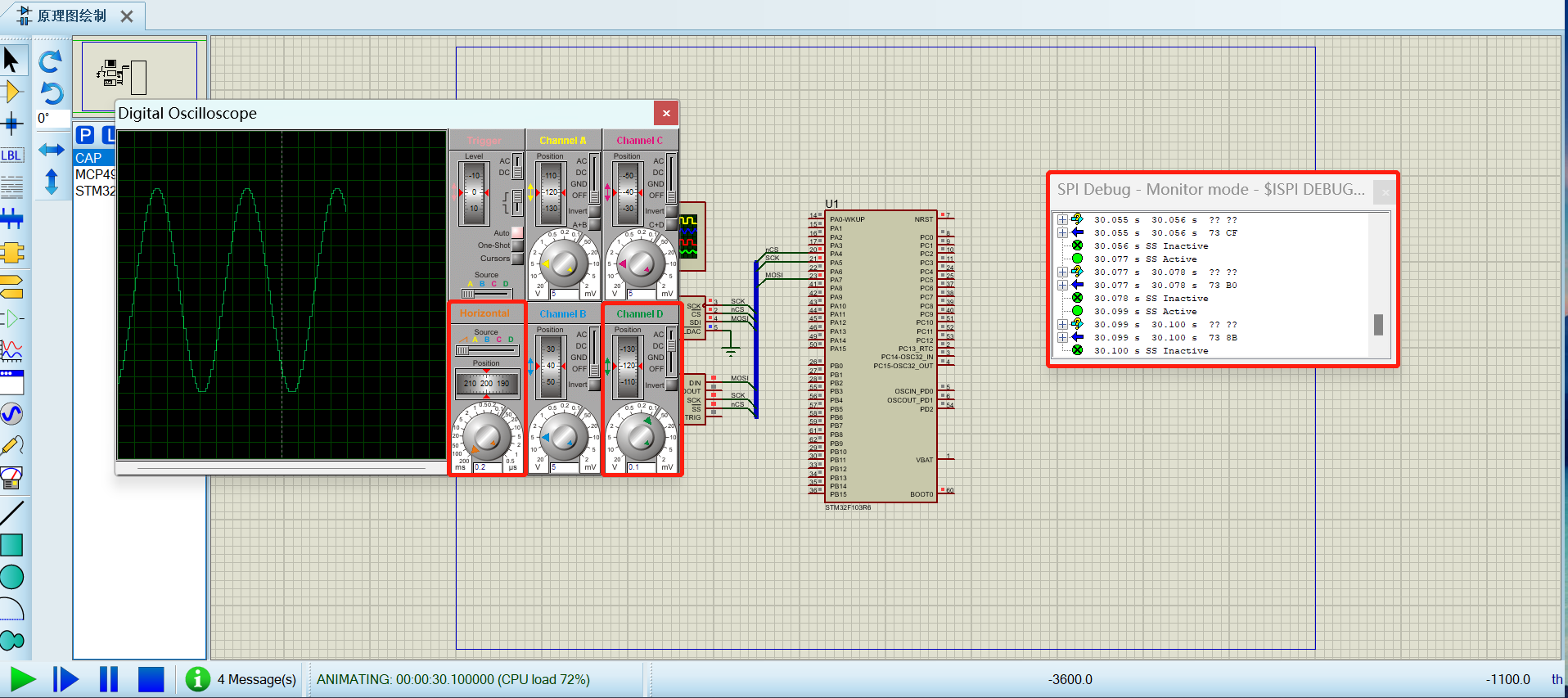

- 在Proteus中加載相應HEX檔案，點擊運行，可以看到示波器中顯示的波形為正弦波（注意示波器的調整），
