LVGL庫移植STM32

LVGL庫簡介

LVGL(Light and Versatile Graphics Library)是一個免費、開源的嵌入式圖形庫，可以創建豐富、美觀的界面，具有許多可以自定義樣式的控制元件，支持按鍵或觸摸回應，支持中文字符，并且記憶體占用較低，可以在 https://lvgl.io/demos 使用網頁端體驗 LVGL 的動態效果，再決定是否需要使用 LVGL ，

LVGL 使用 C 語言撰寫，可以用在樹莓派、ESP32 、STM32 等單片機上，并支持各種中大型螢屏（只需要提供螢屏的繪圖 API 即可），LVGL 的官網地址為：https://lvgl.io/ ，GitHub 地址為：https://github.com/lvgl/lvgl ，

LVGL 提供了許多示例程式，還提供了 PC 端的模擬器，這都加快了 LVGL 的開發效率，

移植LVGL

LVGL 并沒有只針對哪一個單片機和哪一個螢屏，事實上它甚至在 PC 機也能運行的起來，完整的 LVGL 的移植可以參考官方檔案的介紹 https://docs.lvgl.io/master/porting/index.html ，在移植前，請自行了解單片機及螢屏的使用方法并提供介面程式，

建立工程

接下來以 STM32 系列單片機為例介紹 LVGL 的移植，不同單片機的移植程序也可以參考以下步驟，下表給出了 LVGL 所需的配置，在使用 LVGL 前請確保單片機性能滿足要求：

注意：使用 Keil5 請開啟“C99 Mode”，否則會編譯不通過，還在使用 Keil4 的請升級或更換編譯器，

首先，在 https://github.com/lvgl/lvgl 下載或克隆整個工程，LVGL 的最新版本是 LVGL 8.2 ，注意 LVGL 7 已經不再更新，LVGL 7 和 8 之間庫結構發生較大改變，撰寫出的代碼并不很兼容，并且 LVGL 7 的示例代碼和模擬器似乎已經在 GitHub 上下架了，本教程以 LVGL 8 為例，移植 LVGL 7 的話可以參考，但一些細節需要注意調整，建議使用最新版本，否則無法得到完整的工具鏈支持，

使用 Keil 的開發者請注意，LVGL 8 似乎不能在 ARM CC v5 下編譯成功，請更新編譯器版本為 ARM CC v6 ，

使用 STM32 的開發者還需要注意，STM32 標準庫無法使用 ARM CC v6 編譯，請使用 HAL 庫或更換編譯工具鏈（如 LLVM-clang 或 GCC-none-eabi ）

接下來自行準備一個單片機工程，在 User 或其它等效的目錄中，然后新建目錄 lvgl 并進入，從克隆得到的 LVGL 工程中復制以下檔案或目錄到其中：

demos
examples
src
lvgl.h
lv_conf_template.h

如果不需要使用官方提供的示例代碼，可以不復制 demos 目錄，

接下來，將 lv_conf_template.h 重命名為 lv_conf.h ，并移動到上一級目錄中，

注意：LVGL 庫的目錄比較復雜，頭檔案參考相對混亂，在沒有充分明白正在做什么之前，請不要隨意修改檔案夾名或變更檔案位置，

回到上一級目錄，打開 lv_conf.h ，將開頭的 #if 0 條件編譯取消，啟用檔案包含的配置：

/* clang-format off */
#if 1 /*Set it to "1" to enable content*/

該組態檔還有幾處需要調整的地方，首先最前面（第 27 行）的一個宏定義表示顯示屏的顏色深度，需要根據不同的顯示屏做調整：

/*Color depth: 1 (1 byte per pixel), 8 (RGB332), 16 (RGB565), 32 (ARGB8888)*/
#define LV_COLOR_DEPTH 16

如果螢屏的顏色深度不一致，一定要修改該宏，LVGL 會根據該宏創建合適的顏色定義，如果與實際不一致會造成顯示時顏色錯亂，

如果設定為 8 ，代表使用 8 位的顏色，其中 RBG 色值各占 3 、3 、2 位；如果設定為 16 ，則 RBG 色值各占 5 、6 、5 位，這是許多 TFT 屏采用的顏色格式；32 則是 PC 機和移動設備都使用的帶透明度的 32bit 位圖，RGB 色值和透明度各占一個位元組，

第 52 行中還有一處表示最大占用記憶體量的宏，可以根據實際單片機的情況自行修改，只要保證大于注釋中寫的 2kB 就行，

    /*Size of the memory available for `lv_mem_alloc()` in bytes (>= 2kB)*/
    #define LV_MEM_SIZE (32U * 1024U)          /*[bytes]*/

除此之外，在第 273 和 280 行還有這么兩個宏定義，如果將它們設定為 1 ，那么可以在螢屏的左下角和右下角顯示當前記憶體占用和幀率，非常適合性能分析：

#define LV_USE_PERF_MONITOR 0
#define LV_USE_MEM_MONITOR 0

其它設定可以對照注釋和檔案修改，

接下來開始匯入工程檔案，這一步需要將 lvgl/src 中除了 draw 目錄中的所有檔案全部匯入，而 draw 目錄中除了根目錄的 .c 檔案外，只匯入 sw 目錄中的源檔案，LVGL 8 的目錄深度較大，請耐心添加，細心檢查，不要遺漏檔案，

使用 STM32 單片機的話還需要注意在啟動檔案中修改堆、堆疊大小，至少各設定 8kB 空間：

Stack_Size      EQU     0x00002000
Heap_Size       EQU     0x00002000

全部添加完成之后，嘗試編譯整個工程，應該是可以零 error 通過了，

使用 ARM CC v6 可能會發生 __aeabi_assert 符號未定義的問題，可以在整個專案管理中提前定義宏 NDEBUG 禁用該符號，

顯示設備的API對接

LVGL 只提供了繪圖的演算法，其它內容需要自行撰寫，LVGL 提供的介面在 lvgl/examples/porting 目錄中，該目錄有如下檔案：

• lv_port_disp ：顯示設備介面
• lv_port_indev ：輸入設備介面
• lv_port_fs ：檔案系統介面

將各個檔案名結尾的 template 去除，接下來先撰寫顯示設備的介面，至少確保能顯示一些東西來，

在 lv_port_disp.c 及其頭檔案中，首先需要去除條件編譯，啟用這部分內容：

/*Copy this file as "lv_port_disp.h" and set this value to "1" to enable content*/
#if 1

由于之前重命名過頭檔案，因此在源檔案中也需要修改對應的名稱：

#include "lv_port_disp.h"

源檔案在宏定義區域中有兩個宏定義，需要修改為實際的顯示屏尺寸，改過了之后記得把 #warning 預處理陳述句去除了：

#ifndef MY_DISP_HOR_RES
    //#warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen width, default value 320 is used for now.
    #define MY_DISP_HOR_RES    320
#endif
/* ... same as above ... */

lv_port_disp_init() 是一個最頂層的初始化顯示設備的函式，在主函式中需要呼叫它一次性初始化顯示設備的功能，該函式的修改方式注釋里已經寫的較為清楚了，接下來提供一個修改示例，

首先將 91~102 行的兩個提供顯示快取的陳述句全部注釋或洗掉，只保留 /* Example for 1) */ ，然后修改 114~115 行的兩個數值為實際的螢屏清晰度，

    /* Example for 1) */
    static lv_disp_draw_buf_t draw_buf_dsc_1;
    static lv_color_t buf_1[MY_DISP_HOR_RES * 10];                          /*A buffer for 10 rows*/
    lv_disp_draw_buf_init(&draw_buf_dsc_1, buf_1, NULL, MY_DISP_HOR_RES * 10);   /*Initialize the display buffer*/

    /*Set the resolution of the display*/
    disp_drv.hor_res = 320;
    disp_drv.ver_res = 240;

該檔案內還有兩個函式 disp_init() 和 disp_flush() ，需要提供實際顯示設備的介面，

disp_init() 中，需要提供螢屏的初始化代碼，如果已經在外部初始化過可以忽略，

disp_flush() 中，需要在注釋的位置根據提供的引數繪制一個像素點，，這一程序也可以使用填充函式獲得更快的速度，甚至可以使用 GPU 等加速等方式完成，具體如何撰寫代碼可以參考注釋，例如，測驗用的螢屏是這樣逐個繪制像素點，從而填充一塊區域的：

/* ... */
    for(y = area->y1; y <= area->y2; y++) {
        for(x = area->x1; x <= area->x2; x++) {
            ILI9341_SetFrontColor(&ili9341, color_p->full);
            ILI9341_DrawPixel(&ili9341, x, y);
            color_p++;
        }
    }
/* ... */

至此，API 移植便結束了，接下來可以撰寫程式測驗 LVGL 的效果了，

LVGL的初始化

在使用 LVGL 前，需要呼叫以下兩個函式完成 LVGL 庫的初始化以及 LVGL 顯示設備介面的初始化：

lv_init();
lv_port_disp_init();

然后就可以繪制圖形了，這里提供了一段簡單的代碼，可以繪制一個按鈕：

lv_obj_t* btn = lv_btn_create(lv_scr_act());
lv_obj_set_pos(btn, 10, 10);
lv_obj_set_size(btn, 120, 50);
lv_obj_t* label = lv_label_create(btn);
lv_label_set_text(label, "Button");
lv_obj_center(label);

繪制完之后，還需要在主回圈中呼叫 lv_task_handler() 函式，這樣繪制的內容才能實時更新到螢屏上：

while (1) {
    /* ... */
    lv_task_handler();
}

然后將編譯得到的結果下載到單片機內，就可以在螢屏上看到一個按鈕了：

LVGL輸入設備移植

上文介紹了如何移植顯示設備，但是 LVGL 是一個用戶界面庫，光有顯示設備，不能做一些用戶互動的功能還是不太夠，因此就需要使用輸入設備，

LVGL 支持 5 種型別的輸入設備：

• Touchpad ：觸摸屏
• Mouse ：滑鼠
• Keypad ：鍵盤
• Encoder ：編碼器
• Button ：按鍵

在移植時，不要搞錯了輸入設備的型別，否則 LVGL 無法對輸入作出回應，

LVGL 對輸入設備的介面全部存放在 lv_port_indev.c 及其頭檔案中，接下來以觸摸屏為例介紹輸入設備的移植，不同設備的 API 有一定區別，在移植時請以官方檔案為主，

首先，需要去掉兩個檔案中的 #if 0 條件編譯，啟用兩個檔案，

在 lv_port_indev.c 中，包含了 5 種設備的 API ，但它們不可能都用到，因此需要裁剪無用的函式和定義，尤其是在初始化函式 lv_port_indev_init() 中，如果不去除無用設備的初始化陳述句，那么在呼叫時可能會出現問題，

原始碼在注釋中已經著重強調了不同 API 的磁區，只需要根據磁區保留需要的代碼即可，

根據代碼的思路（精簡后的原始碼不長，而且抽象程度較高，完全可以讀懂），接下來實作三個函式的功能，

首先是 touchpad_init() ，在這里需要對輸入設備做初始化，就像上文對觸摸屏做初始化一樣，

在 touchpad_is_pressed() 中，需要提供一個顯示屏觸摸函式，判斷是否發生了觸摸事件：

static bool touchpad_is_pressed(void) {
    if (XPT2046_TouchDetect() == TOUCH_PRESSED)
        return true;
    return false;
}

如果發生了觸摸事件，那么會進入 touchpad_get_xy() 函式中，獲取觸摸點坐標：

static void touchpad_get_xy(lv_coord_t * x, lv_coord_t * y) {
    static XPT2046_Coordinate coord = { -1, -1, -1, -1 };
    XPT2046_Get_TouchedPoint(&xpt2046, &coord);
    (*x) = coord.x;
    (*y) = coord.y;
}

如果這幾個函式都撰寫正確，那么理論上已經可以實作輸入功能了，不過在此之前，還有一個關鍵的步驟：LVGL 使用一個 tick 系統管理全域事件，它就像 LVGL 的心跳一樣，如果沒有這個心跳就無法檢測事件，

為了給 LVGL 提供心跳，需要不斷呼叫 lv_tick_inc() 函式，該函式的引數為每次心跳的毫秒間隔：

while (1)
{
    lv_tick_inc(1);
    lv_task_handler();
    delay_ms(1);
}

使用單片機時更推薦使用定時器完成該函式的呼叫，設定定時器溢位時間為 1 毫秒后在定時器中斷函式內呼叫它，

接下來提供一個示例，可以檢測輸入設備是否能正常使用，首先在 main 函式的開頭執行輸入設備的初始化：

lv_port_indev_init();

然后撰寫如下函式：

static void btn_event_cb(lv_event_t* e) {
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t* btn = lv_event_get_target(e);
    if (code == LV_EVENT_CLICKED) {
        static uint8_t cnt = 0;
        cnt++;
        lv_obj_t* label = lv_obj_get_child(btn, 0);
        lv_label_set_text_fmt(label, "Button: %d", cnt);
    }
}

void lv_example(void) {
    lv_obj_t* btn = lv_btn_create(lv_scr_act());
    lv_obj_set_pos(btn, 10, 10);
    lv_obj_set_size(btn, 120, 50);
    lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL);
    lv_obj_t* label = lv_label_create(btn);
    lv_label_set_text(label, "Button");
    lv_obj_center(label);
}

在主函式中呼叫 lv_example() ，編譯后下載到單片機內，可以得到一個和上一個示例相同的按鈕，但是每次點擊之后，按鈕的文本都會發生變化：

其余內容將第一時間更新于：http://frozencandles.fun/archives/307

使用LVGL模擬器

LVGL 是一個圖形庫，那么在繪制圖形時就免不了需要對繪制結果做一些微調，那么每次微調都需要將程式下載到單片機去顯然是麻煩的選擇，不過幸好 LVGL 提供了模擬器，可以在 PC 端上直接生成可互動的界面，無需下載即可查看繪制效果，

LVGL 可以在各個平臺上模擬，完整的模擬器使用指南可以參照 https://docs.lvgl.io/master/get-started/platforms/pc-simulator.html ，接下來以 Windows 平臺基于 Visual Studio 的模擬為例介紹通用的使用方法，

首先，在 https://github.com/lvgl/lv_port_win_visual_studio 中下載 Visual Studio 工程原始碼，注意，在 LVGL.Simulator 目錄中包含 3 個外部的倉庫，需要將它們一并下載并放在正確的位置，

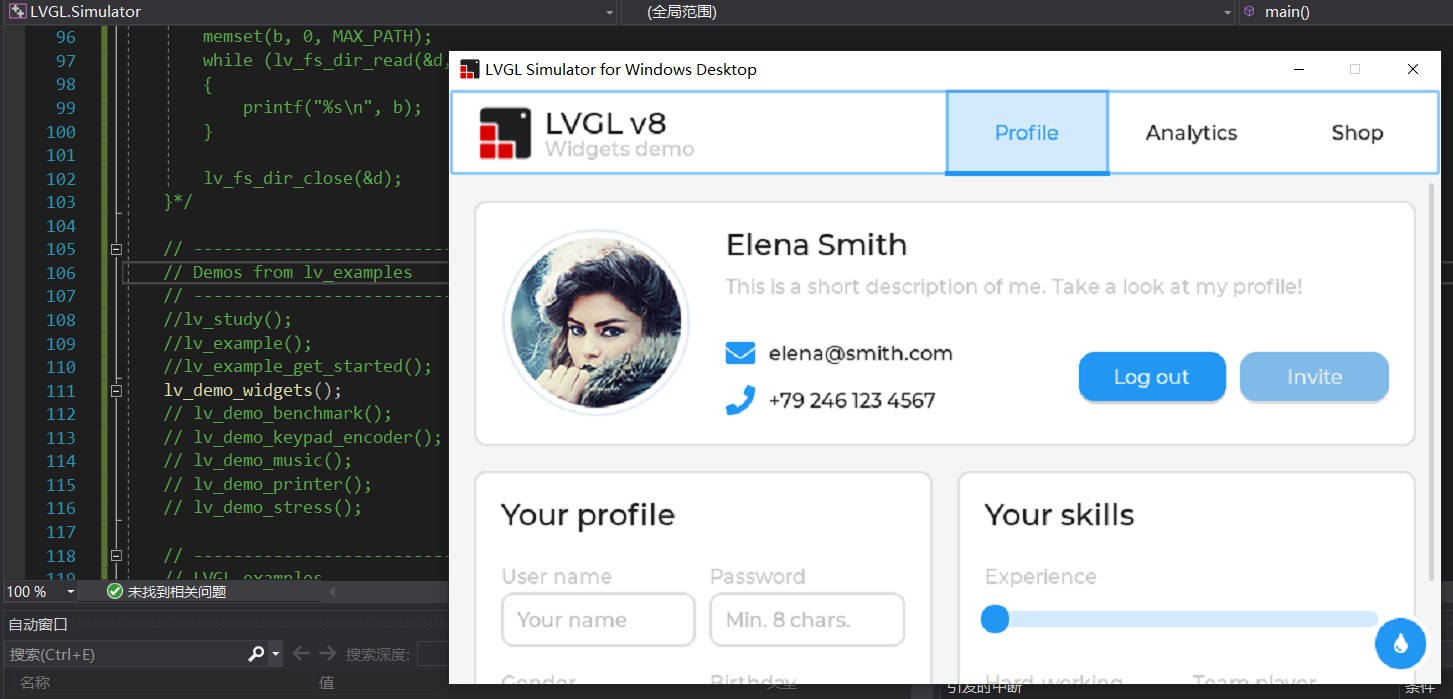

然后，使用 Visual Studio 打開 LVGL.Simulator.sln 工程，點擊編譯即可得到 GUI 可執行檔案，

需要注意的是，Visual Studio 提供的模擬器是使用 C++ 撰寫的，如果需要自定義函式，需要在頭檔案中使用

#ifdef __cplusplus
extern "C" {
#endif
/* ... function prototypes ... */
#ifdef __cplusplus
}
#endif

將函式原型包圍起來，否則在使用 C 語言符號時會出錯，
