LVGL布局方式

LVGL的布局

上一節介紹了如何在 LVGL 中創建控制元件，如果在創建控制元件時不給控制元件安排布局，那么控制元件默認會被放在父容器的左上角，

可以使用 lv_obj_set_pos(obj, x, y) 調整一個控制元件的位置（或者使用類似的函式單獨調整一個方向的坐標），將它放在相對父容器左上角的合適位置，不過這種布局方式非常死板，因為絕對坐標一旦設定就不能自動調整；而且當控制元件數量較多時，也很難確定合適的坐標值，

上一節介紹過，可以使用 lv_obj_align(obj, align, x_ofs, y_ofs) 設定一個控制元件相對父容器的對齊，并用以下圖片展示所有的對齊方式：

從圖片中可以看到，控制元件之間不僅可以內對齊，也可以外對齊，如果兩個控制元件間沒有包含關系也不要緊，可以使用 lv_obj_align_to(obj, base, align, x_ofs, y_ofs); 設定兩個控制元件的相對對齊方式，

這種對齊的方式對于控制元件不多的情況下來說是足夠了，但是有些時候需要對很多并列的控制元件布局（例如，一個計算機界面的所有按鈕），這個時候常規的對齊方式就難以滿足需求了，

因此，LVGL 提供了兩種更復雜的布局方式：

• flex（彈性盒子）
• grid（網格）

這兩種布局和 CSS3 新增的 flex 布局和 grid 布局比較相似，如果熟悉 CSS 的話對它們應該不會陌生，

flex布局

flex 是一個實驗性質的布局，首先需要確定已經在 lv_conf.h 大約 588 行的位置啟用了 flex 布局：

/*A layout similar to Flexbox in CSS.*/
#define LV_USE_FLEX 1

后續介紹的 grid 布局也是如此，

創建flex布局

如果不添加任何布局方式，那么所有的控制元件都會堆放在左上角，flex 布局可以將一些控制元件按行或列均勻布局，并且可以自動調整它們的間距，

可以給一個容器設定一個 flex-flow 屬性，這樣容器就可以使用 flex 布局方式：

lv_obj_t* cont = lv_obj_create(lv_scr_act());
lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_ROW);

對于設定了 flex 布局的容器，在其中創建的元素都會在一個坐標軸上均勻排布，例如，以下使用 for 回圈創建多個控制元件：

lv_obj_set_size(cont, 300, 75);
for (uint8_t i = 0; i < 9; i++) {
    lv_obj_t* btn = lv_btn_create(cont);
    lv_obj_t* label = lv_label_create(btn);
    lv_label_set_text_fmt(label, "%d", i + 1);
}

效果為：

盡管沒有設定按鈕的位置，但是每一個按鈕都會在水平位置上均勻排布，如果要讓排布時不超過父容器的最大寬度，可以使用 LV_FLEX_FLOW_ROW_WRAP 折行，

也可以使用按列的方式排布控制元件，可以通過 lv_flex_flow_t 列舉型別檢查更多的 flex 布局形式，

flex布局的對齊

以上 flex 布局中，各控制元件的尺寸和間距都是固定的，并且第一個控制元件依然會出現在左上角，如果

可以使用

void lv_obj_set_flex_align(lv_obj_t * obj,
                           lv_flex_align_t main_place,
                           lv_flex_align_t cross_place,
                           lv_flex_align_t track_place);

設定 flex 布局的對齊方式，該函式一次性會設定三個方面的對齊：

• main_place ：設定行或列的對齊
• cross_place ：設定控制元件在一行或一列內的對齊（當控制元件高度或寬度不一致時就可以看出效果）
• track_place ：flex-flow 方向上的對齊

如果接觸過 CSS 的話，可以明白這些對齊方式實際上就是 CSS 里的 justify-content 、align-items 和 align-content ，

例如，以下呼叫

lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_flex_align(cont, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER);

創建的每個控制元件之間在水平方向上均勻對齊、行內上下居中對齊，并作為一個整體上下居中對齊，效果為：

又如，以下呼叫：

lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_flex_align(cont, LV_FLEX_ALIGN_SPACE_BETWEEN, LV_FLEX_ALIGN_START, LV_FLEX_ALIGN_START);

創建的每個控制元件之間在水平方向上兩端對齊、行內頂端對齊，并作為一個整體頂端對齊，效果為：

flex 布局還可以通過

void lv_obj_set_flex_grow(lv_obj_t *obj, uint8_t grow);

動態調整各個控制元件的相對寬度，實作更靈活的布局規則，例如，以下代碼在一個 flex-flow 框架內創建了 4 個按鈕，并將第二個按鈕的相對寬度設定為其它按鈕的兩倍：

for (uint8_t i = 0; i < 4; i++) {
    lv_obj_t* btn = lv_btn_create(cont);
    lv_obj_t* label = lv_label_create(btn);
    lv_label_set_text_fmt(label, "%d", i);
    if (i == 1)
        lv_obj_set_flex_grow(btn, 2);
    else
        lv_obj_set_flex_grow(btn, 1);
}

效果為：

以下利用相對寬度創建了一個更復雜的類似數字輸入鍵盤的布局規則：

lv_obj_t* cont = lv_obj_create(lv_scr_act());
lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_size(cont, 160, 180);
lv_obj_set_flex_align(cont, LV_FLEX_ALIGN_SPACE_BETWEEN, LV_FLEX_ALIGN_START, LV_FLEX_ALIGN_START);
lv_obj_set_style_base_dir(cont, LV_BASE_DIR_RTL, 0);
for (int8_t i = 9; i >= 0; i--) {
    lv_obj_t* btn = lv_btn_create(cont);
    lv_obj_t* label = lv_label_create(btn);
    lv_label_set_text_fmt(label, "%d", i);
}
lv_obj_t* btn = lv_btn_create(cont);
lv_obj_set_flex_grow(btn, 2);
lv_obj_t* label = lv_label_create(btn);
lv_label_set_text(label, "OK");

效果為：

這里使用 lv_obj_set_style_base_dir() 函式設定從右向左的書寫方式，因此滾動條才會出現在左側，后續介紹樣式時還會介紹更多類似函式，

一般情況下 flex-grow 和帶 wrap 的 flex-flow 是沖突的，也就是說所有設定了 flex-grow 的控制元件都會在同一行布局，但它們的寬度可能變得很窄，因此，以上的各個數字按鈕相對寬度并不一致，

使用這種布局創建鍵盤非常別扭，不過好在 LVGL 提供了另一種形式的布局：grid ，

grid布局

創建grid布局

grid 布局是一種網格形式的布局，可以按行或列來對齊控制元件，

為了創建網格布局，首先要給出格子的長度和寬度，一般來說，可以通過兩個陣列分別描述網格每一行的寬度和每一列的寬度：

static lv_coord_t col_size[] = { 60, 60, 90, LV_GRID_TEMPLATE_LAST };
static lv_coord_t row_size[] = { 40, 40, 30, LV_GRID_TEMPLATE_LAST };

每一個陣列都需要以 LV_GRID_TEMPLATE_LAST 結尾，然后就可以通過

void lv_obj_set_grid_dsc_array(lv_obj_t *obj, const lv_coord_t col_dsc[], const lv_coord_t row_dsc[])

函式為一個容器設定網格劃分，

注意，創建的陣列一定要宣告為 static 或全域變數，因為這部分資料在后續渲染時才會被用上，

劃分好了網格以后，接下來就可以使用以下函式：

void lv_obj_set_grid_cell(lv_obj_t * obj,
    lv_grid_align_t x_align, uint8_t col_pos, uint8_t col_span,
    lv_grid_align_t y_align, uint8_t row_pos, uint8_t row_span);

將每一個控制元件擺放在合適的網格位置，align 指定每一個放置在網格上的控制元件相對格線的對齊；pos 指定控制元件放置在哪個格子里，最左上角的格子位置為 (0, 0) ；有的控制元件可能占據不止一個格子的位置，那么就需要使用 span 來跨越多格，

例如，以下代碼：

for (uint8_t i = 0; i < 9; i++) {
    uint8_t col = i % 3;
    uint8_t row = i / 3;
    lv_obj_t* btn = lv_btn_create(cont);
    lv_obj_set_grid_cell(btn, LV_GRID_ALIGN_STRETCH, col, 1,
                              LV_GRID_ALIGN_STRETCH, row, 1);
    lv_obj_t* label = lv_label_create(btn);
    lv_label_set_text_fmt(label, "r%d c%d", row, col);
    lv_obj_center(label);
}

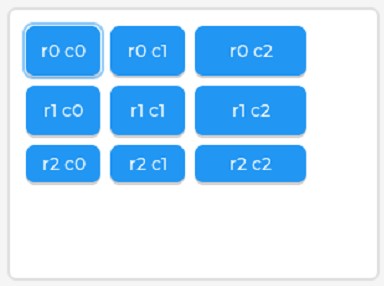

得到的網格為：

這里使用 LV_GRID_ALIGN_STRETCH 讓網格內的控制元件尺寸伸展至網格大小，使網格布局的特點更加明顯，

grid布局的對齊

使用網格布局時，每個格子內的控制元件在創建時都可以在網格內對齊，除此之外，還可以設定網格自身的對齊方式：

void lv_obj_set_grid_align(lv_obj_t * obj, lv_grid_align_t column_align, lv_grid_align_t row_align);

網格在橫向和豎向對齊擺放時，對齊方式都類似于 flex ，因此可以認為 grid 是一種二維的 flex 布局，

例如，如果略微修改以上代碼，添加如下陳述句：

lv_obj_set_grid_align(cont, LV_GRID_ALIGN_SPACE_BETWEEN, LV_GRID_ALIGN_END);
for (uint8_t i = 0; i < 9; i++) {
    /* ... */
    lv_obj_set_grid_cell(btn, LV_GRID_ALIGN_START, col, 1,
                              LV_GRID_ALIGN_START, row, 1);
    /* ... */
}

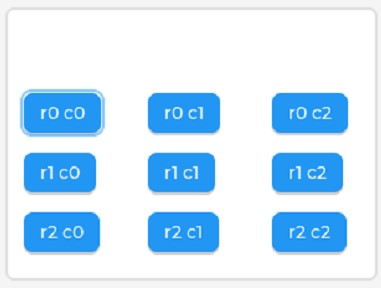

這里去除了控制元件尺寸的伸展，使網格的對齊特點更明顯：

網格也可以使用相對大小，具體做法是利用 LV_GRID_FR(x) 宏計算相對寬度，例如，以下定義了一個這樣的寬度陣列：

static lv_coord_t col_pos[] = { LV_GRID_FR(1), 60, LV_GRID_FR(2), LV_GRID_TEMPLATE_LAST };

那么第二列的寬度是絕對寬度 60 ，剩余的寬度被劃分為 3 份：第一列占一份，第三列占 2 份，這種形式創建的網格可以適應容器的尺寸大小：

組合控制元件

復選框

復選框(ckeckbox)是一種類似開關，但是帶有標簽的控制元件，可以使用以下代碼創建復選框并設定標簽文本：

lv_obj_t* check = lv_checkbox_create(cont);
lv_checkbox_set_text(check, "Use DMA");

一般用復選框并串列示一些“是/否”的選項，因此多個并列的復選項很適合使用 flex 布局表現，復選框可以通過狀態 LV_STATE_CHECKED 檢查是否被勾選，

LVGL 中沒有提供單選按鈕(radio button)這一控制元件，不過可以使用復選框表示單選按鈕，單選按鈕在同一時間內只有且必須有一個選擇框被選中，首先創建一個框架并使用列模式的 flex 布局：

lv_obj_t* cont = lv_obj_create(lv_scr_act());
lv_obj_set_size(cont, 140, 200);
lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_COLUMN);
lv_obj_set_flex_align(cont, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_START, LV_FLEX_ALIGN_CENTER);

然后可以在其中創建一些復選框：

#define CHECKBOX_ITEMS 4
char* checkbox_labels[CHECKBOX_ITEMS] = {
    "Use parity bits", "Use stop bit", "Auto send", "Debug mode" };
for (uint8_t i = 0; i < CHECKBOX_ITEMS; i++) {
    lv_obj_t* check = lv_checkbox_create(cont);
    lv_checkbox_set_text(check, checkbox_labels[i]);
}

為了實作單選按鈕的效果，需要在點擊事件中清除上一個被選中的選擇框，這里介紹一個技巧如何獲取事件控制元件的父容器，如果一個控制元件被設定了冒泡事件標志 LV_OBJ_FLAG_EVENT_BUBBLE ，那么該控制元件被點擊時，事件將會由它的父容器觸發（如果父容器也設定了這一標志位，那么事件還會繼續向上冒泡），

可以通過

lv_obj_t* lv_event_get_current_target(lv_event_t* e);

獲取最終觸發真正送出事件的控制元件（也就是冒泡后的父控制元件），而之前介紹的 lv_event_get_target() 函式則獲取的是最先觸發事件的控制元件（也就是子控制元件），這樣通過設定合適的冒泡層數，就可以同時獲取控制元件與它的父容器了，

了解了這一特性后，就可以撰寫合適的代碼了，首先定義一個全域變數 checked_index 記錄單選按鈕組此刻選中的按鈕索引號，并作為用戶資料傳給回呼函式中：

static uint8_t checked_index = 0;
/* ... */
lv_obj_add_event_cb(cont, radio_checked_cb, LV_EVENT_CLICKED, &checked_index);
for (uint8_t i = 0; i < CHECKBOX_ITEMS; i++) {
    /* ... */
    lv_obj_add_flag(check, LV_OBJ_FLAG_EVENT_BUBBLE);
}

由于事件最終由父容器觸發，因此要給父容器提供回呼函式，然后，在回呼函式中通過父容器與索引值取消上一個被點擊的選擇框選擇，選擇點擊的選擇框并更新索引值：

static void radio_checked_cb(lv_event_t* e) {
    uint8_t* post_checked_index = lv_event_get_user_data(e);
    lv_obj_t* target = lv_event_get_target(e);
    lv_obj_t* parent = lv_event_get_current_target(e);
    if (target == parent)
        return;
    lv_obj_clear_state(lv_obj_get_child(parent, *post_checked_index), LV_STATE_CHECKED);
    lv_obj_add_state(target, LV_STATE_CHECKED);
    *post_checked_index = lv_obj_get_index(target);
}

由于父容器也擁有點擊事件，因此首先要判斷事件是否是由選擇框觸發的，這種事件處理方式非常簡潔高效，而且無需定義額外的輔助陣列，

這樣就可以使用復選框代替單選按鈕了，并且這樣的回呼函式是可以復用的，如果有另一組單選按鈕也可以使用類似的方式提供回應：

串列

LVGL 的串列(list)表現形式更像大多數界面提供的標題欄選單，這里先介紹串列僅僅是因為它比較簡單，串列的核心函式只有 3 個：

lv_obj_t *lv_list_create(lv_obj_t *parent);
lv_obj_t *lv_list_add_text(lv_obj_t *list, const char *txt);
lv_obj_t *lv_list_add_btn(lv_obj_t *list, const void *icon, const char *txt);

以下應用這三個函式創建一個串列：

lv_obj_t* list = lv_list_create(lv_scr_act());
lv_list_add_text(list, "group1");
for (uint8_t i = 0; i < 2; i++)
    lv_list_add_btn(list, NULL, "item");
lv_list_add_text(list, "group2");
for (uint8_t i = 0; i < 3; i++)
    lv_list_add_btn(list, NULL, "item");

效果為：

默認創建的串列尺寸較大，可以手動調整尺寸大小，

串列中的按鈕和一般創建的按鈕沒有區別，可以給回傳值提供回呼函式，按鈕在創建時還可以指定按鈕的圖示，圖示的本質就是 Unicode 中的特殊符號，在 lvgl/src/font/lv_symbol_def.h 中可以查看提供的特殊符號，

首發于：http://frozencandles.fun/archives/342

參考資料/延伸閱讀

https://docs.lvgl.io/master/layouts/index.html

官方檔案——布區域分，
