一 持久存盤
1.1 持久存盤概述
默認情況下，運行容器使用容器內的臨時存盤，Pods由一個或多個容器組成，這些容器一起部署，共享相同的存盤和其他資源，可以在任何時候創建、啟動、停止或銷毀，使用臨時存盤意味著，當容器停止時，寫入容器內的檔案系統的資料將丟失， 當容器在停止時也需要持久的保存資料時，OpenShift使用Kubernetes持久卷(PVs)為pod提供持久存盤，1.2 持久存盤場景
通常用于資料庫，啟動一個資料庫的pod時提供的默認臨時存盤，如果銷毀并重新創建資料庫pod，則銷毀臨時存盤并丟失資料，如果使用持久存盤，則資料庫將資料存盤到pod外部的持久卷中，如果銷毀并重新創建pod，資料庫應用程式將繼續訪問存盤資料的相同外部存盤，1.3 持久存盤相關概念
持久卷（PV）是OpenShift資源，它只由OpenShift管理員創建和銷毀，持久卷資源表示所有OpenShift節點都可以訪問的網路連接存盤， 持久性存盤組件： OCP使用Kubernetes持久卷(PV)技術，允許管理員為集群提供持久性存盤，開發人員使用持久性卷宣告(PVC)請求PV資源，而不需要了解具體的底層存盤基礎設施， Persistent Volume：PV是OpenShift集群中的資源，由PersistentVolume API物件定義，它表示集群中由管理員提供的現有網路存盤的一部分，它是集群中的資源，就像節點是集群資源一樣，PV的生命周期獨立于使用PV的任何單獨pod， Persistent Volume Claim：pvc由PersistentVolumeClaim API物件定義，該物件表示開發人員對存盤的請求，它與pod類似，pod消耗節點資源，而pvc消耗PV資源，1.4 持久存盤插件
卷是掛載的檔案系統，對pods及其容器可用，并且可以由許多本地或網路連接的存盤進行備份，OpenShift使用插件來支持以下不同的后端用于持久存盤：- NFS
- GlusterFS
- OpenStack Cinder
- Ceph RBD
- AWS Elastic Block Store (EBS)
- GCE Persistent Disk
- iSCSI
- Fibre Channel
- Azure Disk and Azure File
- FlexVolume (allows for the extension of storage back-ends that do not have a built-in plug-in)
- VMWare vSphere
- Dynamic Provisioning and Creating Storage Classes
- Volume Security
- Selector-Label Volume Binding
1.5 PV訪問模式
PV可以以resource provider的任何方式掛載在主機上，provider具有不同的功能，并且每個持久卷的訪問模式都設定為該特定卷支持的特定模式，例如，NFS可以支持多個讀/寫客戶端，但是特定的NFS PV可以在服務器上作為只讀匯出， 每個PV接收自己的一組訪問模式，描述特定的持久卷的功能， 訪問模式見下表：1.6 Persistent Volume Storage Classes
PV Claims可以通過在storageClassName屬性中指定它的名稱來選擇性地請求特定的存盤類，只有與PVC具有相同存盤類名稱的請求類的pv才能系結到PVC， 集群管理員可以為所有PVC設定一個默認存盤類，或者配置動態供應程式來服務一個或多個存盤類，這些存盤類將匹配可用PVC中的規范，1.7 創建pv和PVC資源
pv是集群中的資源，pvc是對這些資源的請求，也充當對資源的claim檢查，pv與PVCs的相互作用具有以下生命周期：- 創建持久卷
- 定義持久卷宣告
- 使用持久存盤
1.8 使用NFS的PV
OpenShift使用隨機uid運行容器，因此將Linux用戶從OpenShift節點映射到NFS服務器上的用戶并不能正常作業，作為OpenShift pv使用的NFS共享必須遵從如下配置：- 屬于nfsnobody用戶和組，
- 擁有rwx------權限(即0700)，
- 使用all_squash選項
1 # setsebool -P virt_use_nfs=true 2 # setsebool -P virt_sandbox_use_nfs=true
1.9 NFS回收政策
NFS支持OpenShift的Recyclable插件，根據在每個持久卷上設定的策略處理自動執行回收任務， 默認情況下，持久卷被設定為Retain，Retain reclaim策略允許手動回收資源，當洗掉pv claim時，持久卷仍然存在，并且認為該卷已被釋放，但它還不能用于另一個claim，因為來自前一個claim的資料仍然保留在卷上，此時管理員可以手動回收卷， NFS卷及其回收策略設定為Recycle，表示在從claim中釋放后將被清除，例如，當將NFS回收策略設定為Recycle后，在洗掉用戶系結到該卷的pv claim之后，會在該卷上運行rm -rf命令，在它被回收之后，NFS卷可以直接系結到一個新的pv claim，1.10 Supplemental group
Supplemental group是常規的Linux組，當一個行程在Linux中運行時，它有一個UID、一個GID和一個或多個Supplemental group，可以為容器的主行程設定這些屬性， Supplemental groupid通常用于控制對共享存盤的訪問，比如NFS和GlusterFS，而fsGroup用于控制對塊存盤(如Ceph的RBD活iSCSI)的訪問， OpenShift共享存盤插件掛載卷，以便使掛載上的POSIX權限與目標存盤上的權限匹配，例如，如果目標存盤的所有者ID是1234，組ID是5678，那么宿主節點和容器中的掛載將具有相同的ID，因此，容器的主行程必須匹配一個或兩個id，才能訪問該卷，1 [root@node ~]# showmount -e 2 Export list for master.lab.example.com: 3 /var/export/nfs-demo * 4 [root@services ~]# cat /etc/exports.d/nfs-demo.conf 5 /var/export/nfs-demo 6 ... 7 [root@services ~]# ls -lZ /var/export -d 8 drwx------. 10000000 650000 unconfined_u:object_r:usr_t:s0 /var/export/nfs-demo圖上示例，UID 10000000和組650000可以訪問/var/export/nfs-demo export，通常，容器不應該作為root用戶運行，在這個NFS示例中，如果容器不是作為UID 10000000運行的，并且不是組650000的成員，那么這些容器就不能訪問NFS export，
1.11 通過fsgroup使用塊存盤
fsGroup定義了pod的“file-system group”ID，該ID被添加到容器的supplemental group中，supplemental group ID應用于共享存盤，而fsGroup ID用于塊存盤， 塊存盤，如Ceph RBD、iSCSI和各種型別的云存盤，通常專用于單個pod，與共享存盤不同，塊存盤由pod接管，這意味著pod(或image)定義中提供的用戶和組id應用于實際的物理塊設備,塊存盤通常不共享，1.12 SELINUX和卷security
除了SCC之外，所有預定義的安全背景關系約束都將seLinuxContext設定為MustRunAs，最可能匹配pod需求的SCC迫使pod使用SELinux策略，pod使用的SELinux策略可以在pod本身、image、SCC或project(提供默認值)中定義， SELinux標簽可以在pod的securityContext中定義，，并支持user、role、type和level標簽，1.13 ELinuxContext選項
- MustRunAs
- RunAsAny
二 持久卷練習
2.1 前置準備
準備完整的OpenShift集群，參考《003.OpenShift網路》2.1，2.2 本練習準備
1 [student@workstation ~]$ lab deploy-volume setup
2.3 配置NFS
本實驗不詳解NFS的配置和創建，直接使用/root/DO280/labs/deploy-volume/config-nfs.sh腳本實作，具體腳本內容可通過以下方式查看， 同時NFS由services節點提供，1 [root@services ~]# less -FiX /root/DO280/labs/deploy-volume/config-nfs.sh 2 [root@services ~]# /root/DO280/labs/deploy-volume/config-nfs.sh #創建NFS 3 Export directory /var/export/dbvol created. 4 [root@services ~]# showmount -e #確認驗證
2.4 node節點掛載NFS

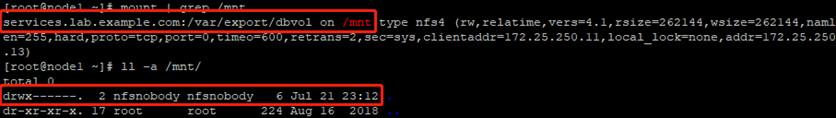

1 [root@node1 ~]# mount -t nfs services.lab.example.com:/var/export/dbvol /mnt 2 [root@node1 ~]# mount | grep /mnt 3 [root@node1 ~]# ll -a /mnt/ #檢查相關權限
1 [root@node1 ~]# umount /mnt/ #卸載提示：建議node2也做以上掛載測驗，測驗完成后建議下載，NFS共享在OpenShift需要的時候會自動掛載，
2.5 創建持久卷
1 [student@workstation ~]$ oc login -u admin -p redhat https://master.lab.example.com 2 [student@workstation ~]$ less -FiX /home/student/DO280/labs/deploy-volume/mysqldb-volume.yml 3 apiVersion: v1 4 kind: PersistentVolume 5 metadata: 6 name: mysqldb-volume 7 spec: 8 capacity: 9 storage: 3Gi 10 accessModes: 11 - ReadWriteMany 12 nfs: 13 path: /var/export/dbvol 14 server: services.lab.example.com 15 persistentVolumeReclaimPolicy: Recycle 16 [student@workstation ~]$ oc create -f /home/student/DO280/labs/deploy-volume/mysqldb-volume.yml 17 [student@workstation ~]$ oc get pv #查看PV 18 NAME CAPACITYACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE 19 mysqldb-volume 3Gi RWX Recycle Available 1m
2.6 創建專案
1 [student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com 2 [student@workstation ~]$ oc new-project persistent-storage
2.7 部署應用
1 [student@workstation ~]$ oc new-app --name=mysqldb \ 2 --docker-image=registry.lab.example.com/rhscl/mysql-57-rhel7 \ 3 -e MYSQL_USER=ose \ 4 -e MYSQL_PASSWORD=openshift \ 5 -e MYSQL_DATABASE=quotes 6 [student@workstation ~]$ oc status #確認驗證 7 In project persistent-storage on server https://master.lab.example.com:443 8 9 10 svc/mysqldb - 172.30.39.72:3306 11 dc/mysqldb deploys istag/mysqldb:latest 12 deployment #1 deployed 58 seconds ago - 1 pod
2.8 配置持久卷
1 [student@workstation ~]$ oc describe pod mysqldb | grep -A2 'Volumes' #查看當前pod的Volume 2 Volumes: 3 mysqldb-volume-1: 4 Type: EmptyDir (a temporary directory that shares a pod's lifetime) 5 [student@workstation ~]$ oc set volumes dc mysqldb \ 6 --add --overwrite --name=mysqldb-volume-1 -t pvc \ 7 --claim-name=mysqldb-pvclaim \ 8 --claim-size=3Gi \ 9 --claim-mode='ReadWriteMany' #修改dc并創建PVC 10 [student@workstation ~]$ oc describe pod mysqldb | grep -E -A 2 'Volumes|ClaimName' #查看驗證
1 [student@workstation ~]$ oc get pvc #查看PVC 2 NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE 3 mysqldb-pvclaim Bound mysqldb-volume 3Gi RWX 2m
2.9 埠轉發
1 [student@workstation ~]$ oc get pod 2 NAME READY STATUS RESTARTS AGE 3 mysqldb-2-r7wz8 1/1 Running 0 4m 4 [student@workstation ~]$ oc port-forward mysqldb-2-r7wz8 3306:3306
2.10 測驗資料庫
1 [student@workstation ~]$ mysql -h127.0.0.1 -uose -popenshift \ 2 quotes < /home/student/DO280/labs/deploy-volume/quote.sql #填充資料測驗 3 [student@workstation ~]$ mysql -h127.0.0.1 -uose -popenshift \ 4 quotes -e "select count(*) from quote;" #確認填充完成 5 [student@workstation ~]$ ssh root@services ls -la /var/export/dbvol #查看NFS服務端資料 6 …… 7 drwxr-x---. 2 nfsnobody nfsnobody 54 Jul 21 23:43 quotes 8 …… 9 [student@workstation ~]$ ssh root@services ls -la /var/export/dbvol/quotes 10 total 116 11 drwxr-x---. 2 nfsnobody nfsnobody 54 Jul 21 23:43 . 12 drwx------. 6 nfsnobody nfsnobody 4096 Jul 21 23:39 .. 13 -rw-r-----. 1 nfsnobody nfsnobody 65 Jul 21 23:39 db.opt 14 -rw-r-----. 1 nfsnobody nfsnobody 8584 Jul 21 23:43 quote.frm 15 -rw-r-----. 1 nfsnobody nfsnobody 98304 Jul 21 23:44 quote.ibd
2.11 洗掉PV
1 [student@workstation ~]$ oc delete project persistent-storage #洗掉專案 2 project "persistent-storage" deleted 3 [student@workstation ~]$ oc delete pv mysqldb-volume #洗掉PV 4 persistentvolume "mysqldb-volume" deleted
2.12 驗證持久性
洗掉PV后驗證資料是否會長期保留，1 [student@workstation ~]$ ssh root@services ls -la /var/export/dbvol 2 …… 3 drwxr-x---. 2 nfsnobody nfsnobody 54 Jul 21 23:43 quotes 4 …… 5 [student@workstation ~]$ ssh root@services rm -rf /var/export/dbvol/* #使用rm才可以徹底洗掉
三 私有倉庫持久存盤
3.1 創建私有倉庫持久卷
OCP內部倉庫是source-to-image(S2I)流程的一個重要組件，該流程用于從應用程式源代碼創建pod，S2I流程的最終輸出是一個容器image，它被推送到OCP內部倉庫，然后可以用于部署， 在生產環境中，通常建議為內部倉庫提供一個持久性存盤，否則，在重新創建registry pod之后，S2I創建的pod可能無法啟動，例如，在master節點重新啟動之后， OpenShift安裝程式配置并啟動一個默認的持久倉庫，該倉庫使用NFS共享，由Inventory檔案中的openshift_hosted_registry_storage_*變數定義，在生產環境中，Red Hat建議由外部專用的存盤提供持久性存盤，該服務器配置為彈性和高可用性， 高級安裝程式將NFS服務器配置為使用外部NFS服務器上的持久存盤，在[NFS]欄位中定義的一個NFS服務器的串列，該服務器與openshift_hosted_registry_storage*變數一起使用，以配置NFS服務器， 示例配置：1 [OSEv3:vars] 2 openshift_hosted_registry_storage_kind=nfs #定義OCP存盤后端 3 openshift_hosted_registry_storage_access_modes=['ReadWriteMany'] #定義訪問模式，默認為ReadWriteMany，表示允許多個節點以讀寫形式掛載 4 openshift_hosted_registry_storage_nfs_directory=/exports #定義NFS服務器上的NFS存盤目錄 5 openshift_hosted_registry_storage_nfs_options='*(rw,root_squash)' #定義存盤卷的NFS選項，這些選項被添加到/etc/ exports.d/openshift-ansible.exports中，rw選項允許對NFS卷進行讀寫訪問，root_squash選項阻止遠程連接的根用戶擁有root特權，并為nfsnobody分配用戶ID 6 openshift_hosted_registry_storage_volume_name=registry #定義要用于持久倉庫的NFS目錄的名稱 7 openshift_hosted_registry_storage_volume_size=40Gi #定義持久卷大小 8 ... output omitted ... 9 [nfs] 10 services.lab.example.com在為持久倉庫安裝和配置存盤之后，OpenShift在OpenShift專案中創建一個名為register-volume的持久卷，持久性卷的容量為40gb，并且根據定義設定了Retain策略，同時默認專案中的pvc呼叫pv，
1 [student@workstation ~]$ oc describe pv registry-volume 2 Name: registry-volume #定義持久卷名 3 Labels: <none> 4 Annotations: pv.kubernetes.io/bound-by-controller=yes 5 StorageClass: 6 Status: Bound 7 Claim: default/registry-claim #定義使用持久卷的宣告 8 Reclaim Policy: Retain #默認持久卷策略，具有Retain策略的卷在從其宣告中釋放后不會被擦除 9 Access Modes: RWX #定義持久卷的訪問模式，由Ansible inventory檔案的openshift_hosted_registry_storage_access_modes=['ReadWriteMany']變數定義 10 Capacity: 40Gi #定義持久卷的大小，由Ansible inventory檔案的openshift_hosted_registry_storage_volume_size變數定義 11 Message: 12 Source: #定義存盤后端的位置和NFS共享 13 Type: NFS (an NFS mount that lasts the lifetime of a pod) 14 Server: services.lab.example.com 15 Path: /exports/registry 16 ReadOnly: false 17 Events: <none>運行以下命令，確認OpenShift內部倉庫已配置registry-volume作為默認的PersistentVolumeClaim，
1 [user@demo ~] oc describe dc/docker-registry | grep -A4 Volumes 2 Volumes: 3 registry-storage: 4 Type: PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace) 5 ClaimName: registry-claim 6 ReadOnly: falseOCP內部倉庫將image和metadata存盤為普通檔案和檔案夾，這意味著可以檢查PV源存盤，查看倉庫是否向其寫入了檔案， 在生產環境中，這是通過訪問外部NFS服務器來完成的，但是，在本環境中，NFS共享是在services的VM上配置的，因此ssh至services查看，以便于驗證OCP內部倉庫成功將image存盤到持久存盤中， 示例：一個名為hello的應用程式在default命名空間中運行，下面的命令驗證影像是否存盤在持久存盤中，
1 [user@demo ~] ssh root@master ls -l \ 2 /var/export/registryvol/docker/registry/v2/repositories/default/
四 PV綜合實驗
4.1 前置準備
準備完整的OpenShift集群，參考《003.OpenShift網路》2.1，4.2 本練習準備
[student@workstation ~]$ lab storage-review setup4.3 配置NFS
本實驗不詳解NFS的配置和創建，直接使用/root/DO280/labs/deploy-volume/config-nfs.sh腳本實作，具體腳本內容可通過以下方式查看， 同時NFS由services節點提供，1 [root@services ~]# less -FiX /root/DO280/labs/storage-review/config-review-nfs.sh 2 [root@services ~]# /root/DO280/labs/storage-review/config-review-nfs.sh #創建NFS 3 [root@services ~]# showmount -e #確認驗證
4.4 創建持久卷
1 [student@workstation ~]$ oc login -u admin -p redhat https://master.lab.example.com 2 [student@workstation ~]$ less -FiX /home/student/DO280/labs/storage-review/review-volume-pv.yaml 3 apiVersion: v1 4 kind: PersistentVolume 5 metadata: 6 name: review-pv 7 spec: 8 capacity: 9 storage: 3Gi 10 accessModes: 11 - ReadWriteMany 12 nfs: 13 path: /var/export/review-dbvol 14 server: services.lab.example.com 15 persistentVolumeReclaimPolicy: Recycle 16 [student@workstation ~]$ oc create -f /home/student/DO280/labs/storage-review/review-volume-pv.yaml 17 [student@workstation ~]$ oc get pv #查看PV 18 NAME CAPACITYACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE 19 review-pv 3Gi RWX Recycle Available 13s
4.5 部署模板
1 [student@workstation ~]$ less -FiX /home/student/DO280/labs/storage-review/instructor-template.yaml 2 [student@workstation ~]$ oc create -n openshift -f /home/student/DO280/labs/storage-review/instructor-template.yaml 3 #使用模板創建應用至openshift namespace中
4.6 創建專案
1 [student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com 2 [student@workstation ~]$ oc new-project instructor
4.7 web部署應用

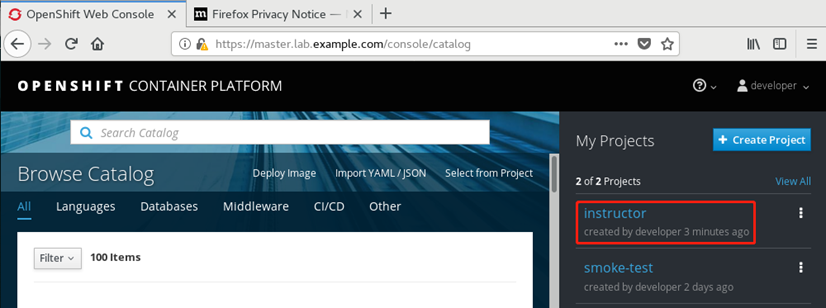

瀏覽器訪問： https://master.lab.example.com

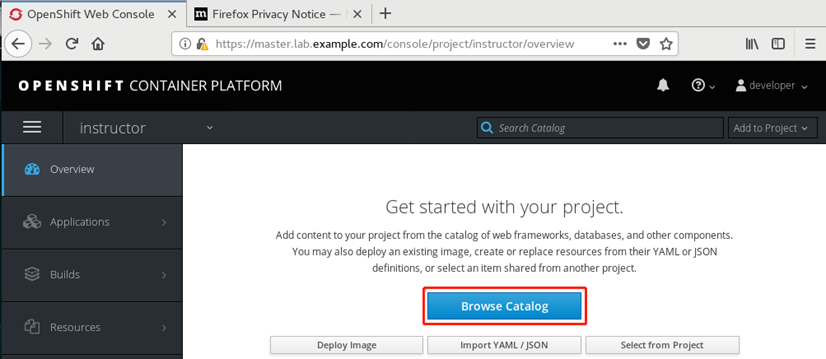

選擇Catalog

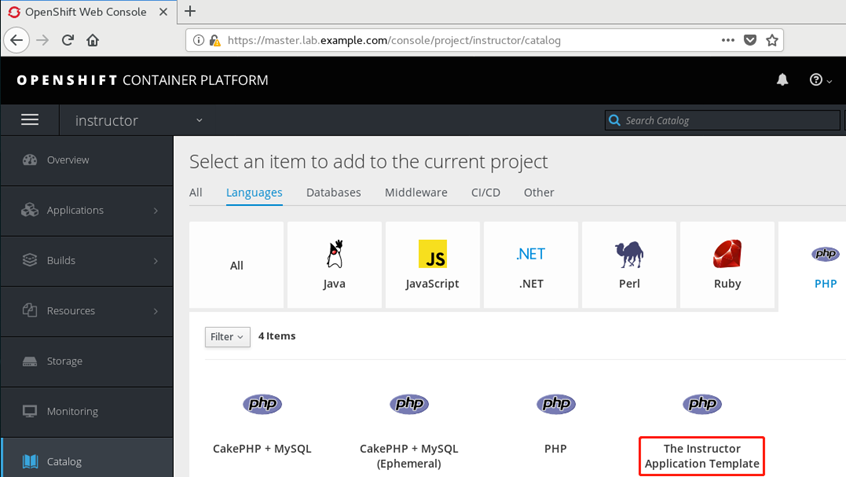

選擇PHP，并使用instructor-template，

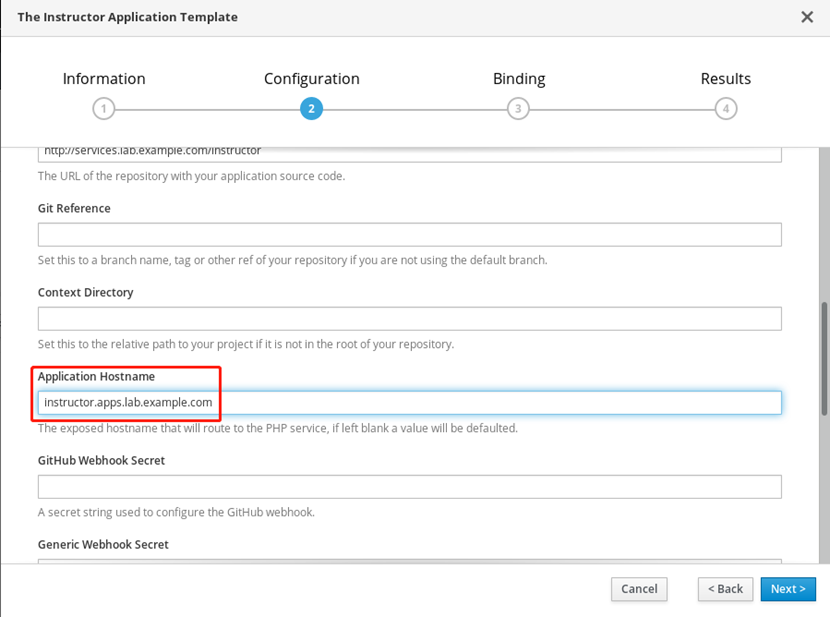

設定Application Hostname，然后直接下一步，模板會創建一個資料庫服務器，

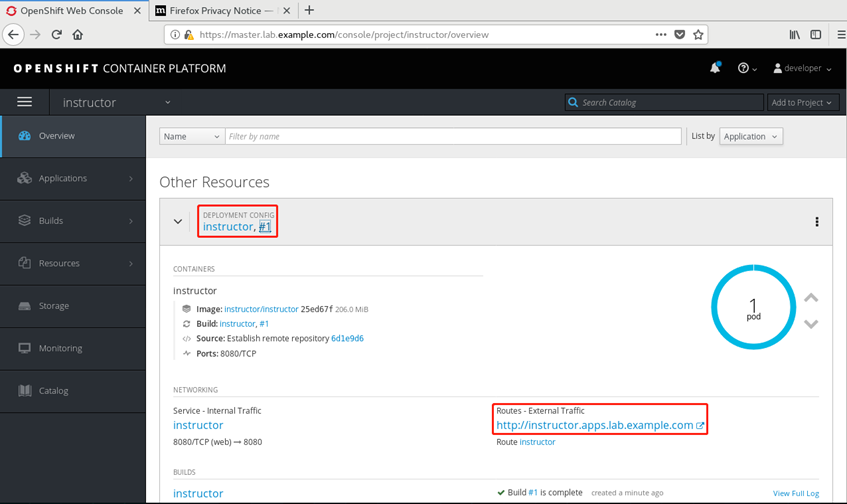

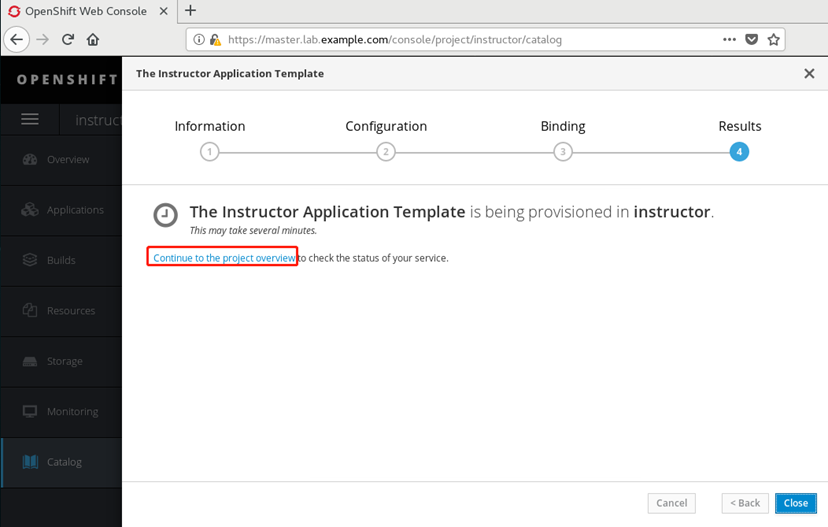

單擊Continue to project overview以監視應用程式的構建程序，從提供的服務框架中，單擊講師，單擊部署配置#1條目旁邊的下拉箭頭，打開部署面板，當構建完成時，build部分的Complete旁邊應該出現一個綠色的復選標記，
4.8 埠轉發
1 [student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com 2 [student@workstation ~]$ oc get pod 3 NAME READY STATUS RESTARTS AGE 4 instructor-1-9fmct 1/1 Running 0 43s 5 instructor-1-build 0/1 Completed 0 2m 6 mysql-1-f7rrq 1/1 Running 0 2m 7 [student@workstation ~]$ oc port-forward mysql-1-f7rrq 3306:3306
4.9 填充資料庫

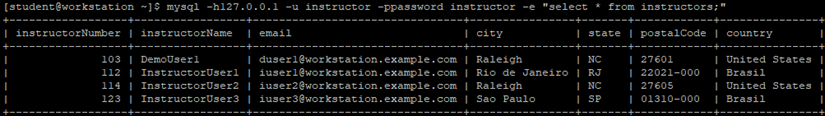

1 [student@workstation ~]$ mysql -h127.0.0.1 -u instructor -ppassword \ 2 instructor < /home/student/DO280/labs/storage-review/instructor.sql 3 [student@workstation ~]$ mysql -h127.0.0.1 -u instructor -ppassword instructor -e "select * from instructors;" #查看 4
4.10 測驗訪問

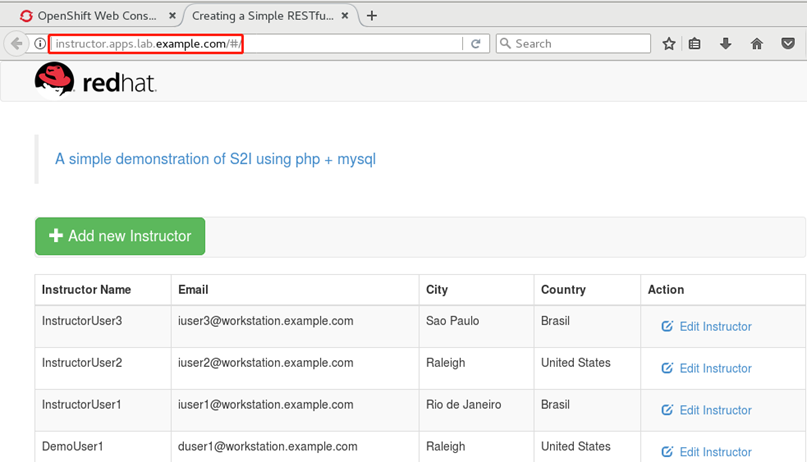

workstations的瀏覽器訪問：http://instructor.apps.lab.example.com

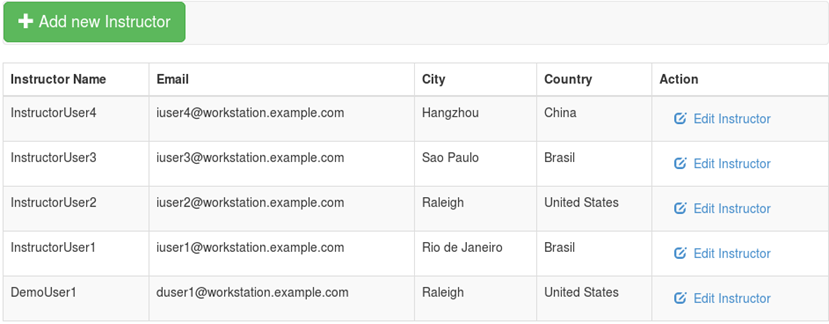

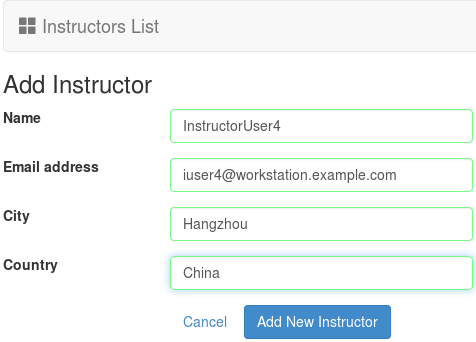

4.11 測驗添加資料
4.12 確認驗證
1 [student@workstation ~]$ lab storage-review grade #環境腳本判斷實驗
4.13 清理洗掉
1 [student@workstation ~]$ oc login -uadmin -predhat 2 [student@workstation ~]$ oc delete project instructor 3 [student@workstation ~]$ oc delete pv review-pv 4 [student@workstation ~]$ ssh root@services 5 [root@services ~]# rm -rf /var/export/review-dbvol 6 [root@services ~]# rm -f /etc/exports.d/review-dbvol.exports
