2022年6月初合宙新上市了 AIR32F103 系列 MCU, 市面上 STM32F103 的克隆軍隊又增加了新的一員.
這次不知道是哪家的貼牌, 分 AIR32F103CBT6 和 AIR32F103CCT6 兩個型號, 分別是 32K RAM + 128K FLASH 和 32K RAM + 256K FLASH, 支持的最高主頻比較亮眼, 都是216MHz, 硬體上可以Pin2Pin替換STM32F103 LQFP48, 可以換貼到Bluepill這類開發板上, 可玩性很高.

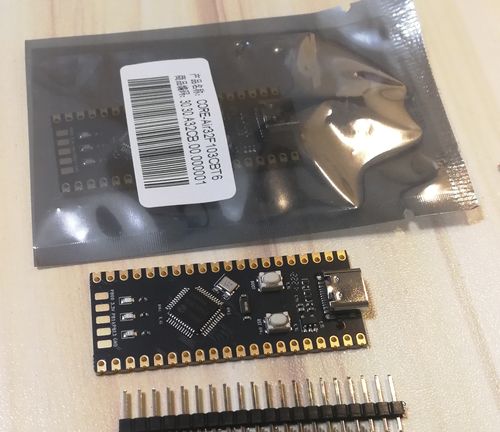

CBT6的開發板一上市就買了兩塊, 收到好久了, 因為疫情和日常事情比較多, 一直沒時間試. 趁周末把功課做了.
硬體
開發板
PCB動態結構圖 https://wiki.luatos.com/_static/bom/Air32F103.html

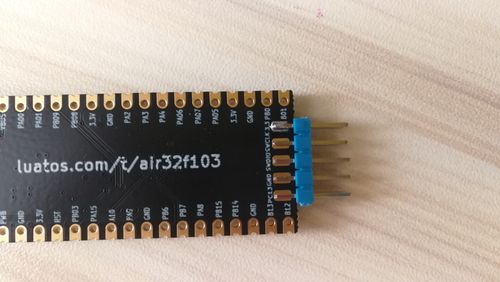

貼票孔形式的PCB封裝, 一貫不變的尺寸和對我來說沒啥用的那么多VCC和GND. 5x2雙排針的設計便于當成各種Link使用
雙排針焊接

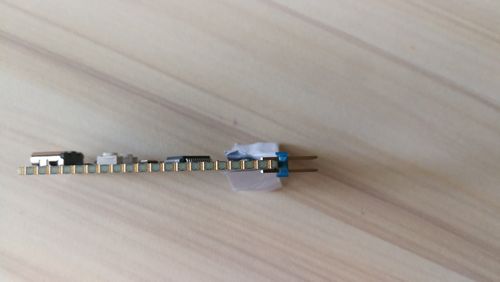

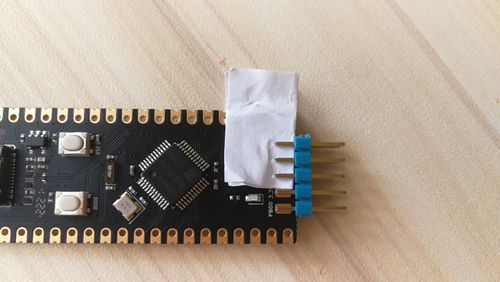

雙排針的焊接對于完美主義者是個挑戰, 因為排針與板子之間有空隙, 容易焊偏焊歪, 這里介紹一個簡單的方法, 就是兩邊各墊一片對折的紙稍微固定一下, 讓排針位置擺正, 露出一對pin

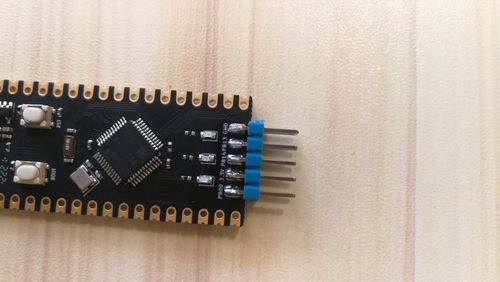

把這對pin焊好后就可以把紙抽掉焊剩下的, 這樣就非常正了.
飛線
根據板子的PCB, 未引出的Pin有:
- PA11, PA12, 在type-c口
- PB2, PB10, PB11 板載LED

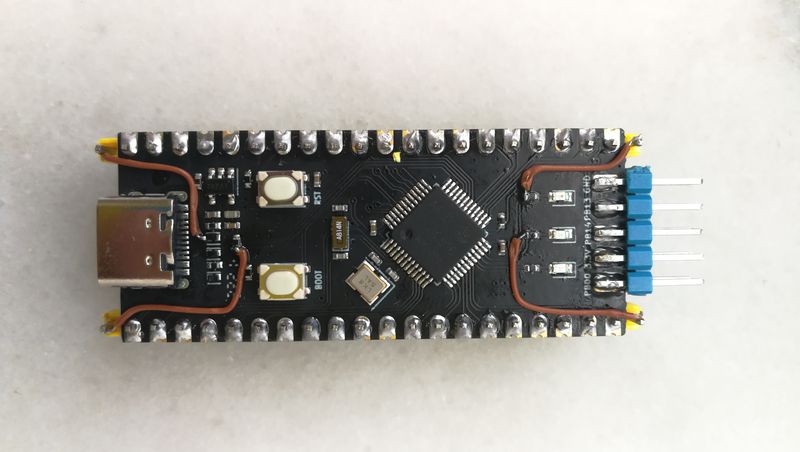

其中PB2是BOOT1可以不需要, 其他四個可以通過飛線引出, 下圖供參考, 需要一定的焊接技術, 沒經驗的請勿嘗試.
燒錄工具
像STM32一樣, 可以用各種link: ST-Link, DAP-Link, JLink
開發板自帶DAP-Link韌體, 如果買兩塊, 就可以用一片燒錄另一片.
軟體
這里只說Windows下的環境吧, 需要的軟體主要是 Keil5 MDK, STM32F103的SPL庫, 對應AIR32F103的下載演算法檔案. 如果使用ST-Link, 還需要用于燒錄的 ST-LINK Utility.
Keil5 MDK
下載和安裝在網上有很多說明, 不介紹了
ST-LINK Utility (如果使用ST-Link下載)
從ST官網下載 ST-LINK Utility 或 st-link驅動, 不安裝無法使用 st-link
- 只下載驅動部分: https://www.st.com/zh/development-tools/stsw-link009.html
- 或者下載包含驅動的 st-link utility https://www.st.com/zh/development-tools/stsw-link004.html
- 如果使用 st-link utility, 直接運行會報"mfc140.dll"錯誤, 還需要下載安裝 Microsoft Visual C++ 2015 https://www.microsoft.com/en-us/download/details.aspx?id=52685, 檔案不大十幾兆.
下載演算法檔案, Keil芯片型號庫
https://gitee.com/openLuat/luatos-soc-air32f103/tree/master/AIR_Jlink_Keil
這個鏈接下有: CBT6和CCT6的flash演算法檔案, Keil芯片型號庫, DAP-Link韌體
DAP-Link使用
開發板出廠默認為daplink韌體, 韌體支持除錯下載功能, 并且支持U盤模式燒錄和虛擬串口, WIKI上的使用說明 https://wiki.luatos.com/chips/air32f103/board.html#id2 這上面已經介紹得很清楚.
作為DAP-Link使用的連線說明
- 中間綠色的燈指示與被連接設備的通信情況
- PB14為SWDIO
- PB13為SWCLK
- PB0為復位控制
- PA2為虛擬串口TX
- PA3為虛擬串口RX
注意: 板子上的SWDIO和SWCLK是作為下位機使用的燒錄口, 作為上位機使用要用PB13和PB14.
作為下位機使用的連線說明
- 板子雙排針在背面的一排就是燒錄除錯用的SWD口, 根據標識使用3.3V, GND, SWDIO, SWCLK連接上位機就可以.
- 如果使用AIR32F103開發板分別作為上位機下位機連接, 在Kei MDK的Debug頁直接點擊CMSIS-DAP Debugger的Settings時, 會提示SWD/JTAG Communication Failure的錯誤. 需要在按Settings按鈕前, 按住下位機的RST按鈕, 之后再點Settings按鈕, 就能正確檢測.
開發說明
因為等價于 STM32F103 以及國內一眾XX32F103的克隆大軍, 參考 STM32F103 的專案進行開發即可, 這方面資料已經多的不能再多了. 可以參考之前寫的一些文章 STM32
鏈接
- 官方專案地址 https://gitee.com/openLuat/luatos-soc-air32f103/
