LVGL庫入門教程 - 影片

影片可以說是 LVGL 中的特色之一，不過在使用影片前，請確保單片機具有足夠的性能來維持足夠的幀率，

transition：過渡影片

當一個控制元件的狀態發生改變時，可以讓樣式也發生變化以提醒用戶，通過過渡影片(transition)可以讓樣式的改變更自然，例如，按鈕在點擊時，以及開關在切換時，都具有一小段的過渡影片，

過渡影片使用 lv_style_transition_dsc_t 結構描述，為了要設定過渡影片，需要提供以下資訊：

• 哪些屬性需要過渡
• 過渡前的延時
• 過渡持續的時間
• 過渡影片（以回呼函式的形式提供）

這些資訊和結構成員是一一對應的，除了直接給結構成員賦值外，也可以使用以下初始化函式一次性設定：

void lv_style_transition_dsc_init(
                lv_style_transition_dsc_t* tr,
                const lv_style_prop_t props[],
                lv_anim_path_cb_t path_cb,
                uint32_t time,
                uint32_t delay,
                void* user_data);

第一個引數需要提供被初始化的過渡影片結構，第二個引數陣列和字串一樣需要以 0 結尾，例如，假設需要實作這樣一個過渡效果：點擊時背景顏色發生改變并拉長，那么相應的初始化程序為：

static lv_style_transition_dsc_t trans;
static const lv_style_prop_t trans_props[] = {
    LV_STYLE_WIDTH, LV_STYLE_HEIGHT, LV_STYLE_BG_COLOR, 0,
};
lv_style_transition_dsc_init(&trans, trans_props,
            lv_anim_path_ease_in_out, 500, 0, NULL);

這里使用的過渡函式為 lv_anim_path_ease_in_out() ，這是一個內置的過渡效果，與之類似的過渡lv_anim_path_ease_out函式可以參考下表：

過渡影片是控制元件樣式的一部分，可以將初始化得到的過渡影片描述應用到樣式上：

static lv_style_t style_trans;
lv_style_init(&style_trans);
lv_style_set_transition(&style_trans, &trans);

過渡影片只有在兩種樣式切換時才會發生，例如，如果讓以上樣式應用在按下狀態下：

lv_style_set_bg_color(&style_trans, lv_palette_main(LV_PALETTE_RED));
lv_style_set_width(&style_trans, 150);
lv_style_set_height(&style_trans, 60);
lv_obj_add_style(obj, &style_trans, LV_STATE_PRESSED);

那么只有在從其它狀態變為按下時才會發生過渡：

注意松開時樣式是突然轉變的，如果要給這部分也添加一個過渡效果，可以給默認狀態下的控制元件添加一個包含過渡的樣式，

animate：通用影片

過渡只有在狀態改變時才會發生，而影片可以在任意時刻進行，除此之外，兩者的區別還有：過渡只是樣式的一部分，而影片和樣式之間是獨立的，

實際上，過渡的底層也使用的是影片，

創建影片

為了創建影片，需要像樣式一樣宣告一個影片型別并初始化：

lv_anim_t anim;
lv_anim_init(&anim);

由于影片是立即執行的，因此可以使用自動變數存盤，然后，需要明確該影片將作用于哪一個控制元件：

lv_anim_set_var(&anim, obj);

接下來，可以設定影片的各種軌跡，包括：

• 影片需要改變什么屬性
• 這些屬性改變的范圍
• 影片效果
• 延時和持續時間

影片的這些屬性和過渡是類似的，例如，假設想做一個控制元件下落的影片，那么需要提供一個改變 y 坐標值的回呼函式，這個函式可以直接使用 lv_obj_set_y() ，然后設定改變的始末值和運動軌跡，對應的代碼為：

lv_anim_set_exec_cb(&anim, (lv_anim_exec_xcb_t)lv_obj_set_y);
lv_anim_set_values(&anim, -100, 100);
lv_anim_set_path_cb(&anim, lv_anim_path_bounce);
lv_anim_set_time(&anim, 1000);
lv_anim_set_delay(&anim, 1000);

然后，可以在必要的時候執行影片：

lv_anim_start(&anim);

效果為：

關于延遲渲染
之前說過，樣式是延遲渲染的，因此樣式變數需要使用 static 存盤型別修飾符；而影片不是，影片從創建到執行是立即發生的，這也很好理解：樣式在創建的程序中可能發生多次修改，因此需要確定最終的表現結果如何，再著手繪制，否則整個控制元件可能會重繪多次，占用大量無效的資源，
這種特點可能會帶來許多意想不到的問題，例如，假設在 lv_anim_set_values() 函式中去獲取一個控制元件的位置、寬度等資訊，由于它們都屬于樣式的一部分，此時還沒有實際計算，因此得到的可能是默認值，造成影片始末效果偏離預期軌跡，
要解決這個問題，要么手動設定具體的值，要么讓影片等到實際渲染發生了再執行，例如將其作為事件回呼函式中的一部分，

更復雜的影片

以上創建的影片是單次不重復的，LVGL 提供了許多函式，可以為影片設定更復雜的屬性，

這里介紹一個控制元件 bar ，它實質上就是沒有 knob 部分的滑塊，可以借用該控制元件來創建一個進度條(progress bar)影片，以下創建一個 bar 并將它的模式設定為 LV_BAR_MODE_RANGE ，這樣就可以同時修改 indicator 兩端的位置了：

lv_obj_t* bar = lv_bar_create(lv_scr_act());
lv_bar_set_mode(bar, LV_BAR_MODE_RANGE);

這里使用官方檔案中提供的一個樣式來使外觀更好看，具體細節就無需解釋了：

static lv_style_t style_bg;
static lv_style_t style_indic;
lv_style_init(&style_bg);
lv_style_set_border_color(&style_bg, lv_palette_main(LV_PALETTE_BLUE));
lv_style_set_border_width(&style_bg, 2);
lv_style_set_pad_all(&style_bg, 6);
lv_style_set_radius(&style_bg, 6);
lv_style_set_anim_time(&style_bg, 1000);
lv_style_init(&style_indic);
lv_style_set_bg_opa(&style_indic, LV_OPA_COVER);
lv_style_set_bg_color(&style_indic, lv_palette_main(LV_PALETTE_BLUE));
lv_style_set_radius(&style_indic, 3);
lv_obj_remove_style_all(bar);
lv_obj_add_style(bar, &style_bg, 0);
lv_obj_add_style(bar, &style_indic, LV_PART_INDICATOR);
lv_obj_set_size(bar, 200, 20);

然后就可以確定影片效果了，例如，這里期望的影片效果為：

那么首先可以撰寫一個改變屬性的回呼函式，例如改變 indicator 的范圍：

static void anim_progress_load(void* obj, int32_t v) {
    lv_bar_set_start_value(obj, v, LV_ANIM_ON);
    lv_bar_set_value(obj, 20 + v, LV_ANIM_ON);
}

這些值在 0~80 范圍內等速改變，持續時間 1.5 秒，無延時，對應的代碼為：

lv_anim_set_exec_cb(&anim, anim_progress_load);
lv_anim_set_values(&anim, 0, 80);
lv_anim_set_path_cb(&anim, lv_anim_path_linear);
lv_anim_set_time(&anim, 1500);
lv_anim_set_delay(&anim, 0);

然后這里為其添加一個倒退和重復效果，這樣影片就能來回播放了：

lv_anim_set_playback_time(&anim, 1500);
lv_anim_set_repeat_count(&anim, LV_ANIM_REPEAT_INFINITE);

實作的進度條影片就像以上 gif 展示的一樣，除此之外，還可以修改更多影片的細節，例如：

更多的細節可以參考官方檔案，

組合影片效果

有時候需要同時播放較多影片，此時如果逐個播放的話，需要逐個為影片設計延時，不方便安排，此時，可以使用 LVGL 提供的時間線(timeline)統一安排各個影片，

時間線的創建非常簡單，首先，創建一系列影片，但先不呼叫 lv_anim_start() 讓影片開始，

其次，創建一個時間線并將各個影片添加到時間線的某一時刻處：

lv_anim_timeline_t* anim_timeline = lv_anim_timeline_create();
lv_anim_timeline_add(anim_timeline, 0, &anim_axis);
lv_anim_timeline_add(anim_timeline, 100, &anim_obj_01);
lv_anim_timeline_add(anim_timeline, 1100, &anim_obj_02);
lv_anim_timeline_add(anim_timeline, 2100, &anim_obj_03);
lv_anim_timeline_add(anim_timeline, 300, &anim_label_01);
lv_anim_timeline_add(anim_timeline, 1300, &anim_label_02);
lv_anim_timeline_add(anim_timeline, 2300, &anim_label_03);

使用時間線時，無需為影片設計延時，只需要關注影片會在什么時刻播放，延時便會自動計算，

添加完畢后，再呼叫時間線的執行函式就可以了：

lv_anim_timeline_start(anim_timeline);

這樣就可以創建很復雜的組合影片效果了：

使用時間線可以方便管理所有影片，可以將時間線上包含的所有影片停播、倒放、跳轉等，以下列出了一些常用的時間線控制函式：

如果需要倒放，在設定了播放方向后還需要呼叫 lv_anim_timeline_start() 重新播放，并且會從當前位置倒放，

scroll：滾動影片

滾動的特點

滾動也是常見的一種影片效果，如果一個容器的尺寸不足以容納它包含的控制元件，那么它就可以通過滾動來展示包含控制元件的所有部分，

為了使一個控制元件是可滾動的，它需要擁有標志 LV_OBJ_FLAG_SCROLLABLE ，清除該標志可以隱藏子控制元件的溢位部分，

滾動是可以冒泡的，如果一個控制元件已經滾動到底，再次對其嘗試滾動將使滾動事件傳播到父容器上，可以通過清除 LV_OBJ_FLAG_SCROLL_CHAIN 標志位去除這個性質，

可以通過 lv_obj_set_scroll_dir() 限制滾動的方向，例如：

lv_obj_set_scroll_dir(obj, LV_DIR_RIGHT);

那么就只能向右滾動到底，不能向左折回，

還可以通過以下幾個函式利用代碼執行滾動：

lv_obj_scroll_to(obj, x, y, anim_en);
lv_obj_scroll_by(obj, x, y, anim_en);
lv_obj_scroll_to_view(child, anim_en);

注意前兩個函式的區別：前者是滾動到相應的位置，多次呼叫只有第一次實際有效；后者是模擬滾動的操作，實際滾動方向是相反的，并且多次呼叫效果可以疊加，除此之外，后者甚至可以滾動到超出子控制元件的范圍之外，最后一個函式自動滾動到合適的位置，確保子控制元件可視，

這幾個函式都不受滾動方向的約束，它們都具有第三個引數，用于指定滾動時是否提供滾動影片，

滾動影片

滾動是有影片的，默認情況下，滾動影片的特點表現在以下幾點：

• 滾動是具有慣性的，意思是當輸入設備停止互動時，控制元件還會繼續向前滾動一小段距離，可以通過清除 LV_OBJ_FLAG_SCROLL_MOMENTUM 標志位取消這個特征
• 滾動是具有彈性的，當滾動到底時，繼續嘗試滾動會使控制元件超出一定范圍，松開后回彈，可以通過清除 LV_OBJ_FLAG_SCROLL_ELASTIC 標志位取消這個特征
• 除此之外，以上介紹的兩個代碼實作滾動的函式，如果在第三個引數中應用滾動，那么會發生一小段 easy-out 的切換影片

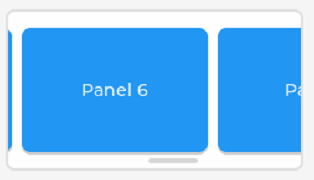

還可以設定一種特殊的滾動效果 snap ，它使滾動時可以自動對齊，為了啟用這種效果，需要添加 LV_OBJ_FLAG_SNAPPABLE 標志位，然后設定對齊的方式：

lv_obj_set_scroll_snap_x(cont, LV_SCROLL_SNAP_START);

這樣便可以按開始位置對齊了：

還可以配合 LV_OBJ_FLAG_SCROLL_ONE 標志位一次只滾過最多一個控制元件的位置，

在滾動時，會觸發 LV_EVENT_SCROLL 事件，可以通過在該事件回呼函式中對包含的子控制元件做變換，實作更復雜的滾動效果，

例如，以下在事件回呼函式內，根據每個子控制元件當前位置的縱坐標對橫坐標做一些變換：

static scrool_widget_cb(lv_event_t* e) {
    lv_obj_t* cont = lv_event_get_target(e);
    uint32_t child_cnt = lv_obj_get_child_cnt(cont);
    for (uint8_t i = 0; i < child_cnt; i++) {
        lv_obj_t* child = lv_obj_get_child(cont, i);
        lv_obj_set_style_translate_x(child, child->coords.y1 * 0.5 - 60, 0);
    }
}

然后讓每次滾動時都做以上變換：

lv_obj_add_event_cb(cont, scrool_widget_cb, LV_EVENT_SCROLL, NULL);

這樣就能實作斜方向的滾動效果了：

這里由于僅在事件中才修改按鈕的水平位置，因此一開始控制元件的擺放不是傾斜的，要解決這個問題，可以添加以下代碼：

lv_obj_scroll_to_view(lv_obj_get_child(cont, 0), LV_ANIM_OFF);
lv_event_send(cont, LV_EVENT_SCROLL, NULL);

前者使各個控制元件的坐標被計算，后者手動觸發事件回呼函式，利用計算出的坐標執行位置變換，

LVGL 的官方檔案還給出了一個示例，可以實作類似圓形的旋轉滾動，效果非常不錯，不過涉及的計算較多，感興趣的可以自行閱讀官方檔案，

滾動條

如果一個控制元件可以發生滾動，那么它就具有滾動條(scrollbar)，可以通過 lv_obj_set_scrollbar_mode() 函式修改滾動條的模式，例如，使用 LV_SCROLLBAR_MODE_OFF 模式可以使滾動條完全消失，就像上一張 gif 顯示的那樣，

滾動條是一個控制元件的 LV_PART_SCROLLBAR 部分，可以通過選擇器給滾動條加上不同的樣式，
