STC8H開發(十二): I2C驅動AT24C08,AT24C32系列EEPROM存盤

AT24C系列

AT24C系列是常見的EEPROM存盤芯片, 常用于保存引數及掉電記憶的資料

容量: 型號代表了其容量, 從AT24C01到AT24C1024, 存盤容量為1K BIT ~ 1024K BIT, 注意單位是Bit, 如果轉換為位元組就是128位元組 ~ 128K位元組
電壓: 整個系列有2.7V (2.7V至5.5V)和1.8V (1.8V至5.5V)兩個版本, 都兼容3.3V和5V
封裝: 8-lead PDIP, 8-lead JEDEC SOIC, 8-lead MAP, 5-lead SOT23, 8-lead TSSOP 和 8-ball dBGA2

與其他存盤器件相比

容量小
皮實, 幾近無限的擦寫次數: 10萬次以上, 典型值為百萬
超長的資料保持: 40年以上
作業溫度范圍: 工業級[-55℃,125℃]
I2C總線, 只需要SCL和SDA兩個介面, 并且可以和其他I2C設備復用
支持寫保護

因為這些特點, AT24C常用于一些容量小但是穩定性要求高, 并且需要反復擦寫的場景.

AT24C的設備地址和存盤地址

設備地址

AT24C的設備地址都是一個位元組, 以二進制1010開頭, 通過A0,A1,A2這三個pin進行調整. 根據容量不同, 設備地址和尋址范圍有區別

AT24C01 - AT24C16

這個系列的存盤地址只有一個位元組, 所以記憶體尋址只有256位元組(2048 bit), 對于AT24C01, AT24C02可以直接尋址, 對于更大容量的型號, 需要結合設備地址對記憶體地址分page訪問

AT24C01, AT24C02: 設備地址 0xA0 - 0xAE, 第8位是R/W, 同一個I2C總線上可以并存8個同類設備
AT24C04: 0xA0 - 0xAC, 第7位是page選擇, 第8位是R/W, 同一個I2C總線上可以并存4個同類設備
AT24C08: 0XA0 - 0xA8, 第6,7位是page選擇, 第8位是R/W, 同一個I2C總線上可以并存2個同類設備
AT24C16: 0XA0, 第5, 6,7位是page選擇, 第8位是R/W, 同一個I2C總線上只能存在1個同類設備

AT24C32, AT24C64

從這個容量開始, 存盤地址變成兩個位元組
設備地址 0xA0 - 0xAE, 第8位是R/W, 同一個I2C總線上可以并存8個同類設備

AT24C128, AT24C256, AT24C512

設備地址 0xA0 - 0xA6, 第5位固定為0, 第8位是R/W, 同一個I2C總線上可以并存4個同類設備
存盤地址兩個位元組

AT24C1024

設備地址 0xA0 - 0xA4, 第5位固定為0, 第7位是page選擇, 第8位是R/W, 同一個I2C總線上可以并存2個同類設備
存盤地址兩個位元組, 所以記憶體尋址只有64K位元組, 128K需要分兩個page進行訪問

通過STC8H訪問AT24C系列存盤芯片

注意

訪問AT24C時I2C總線的頻率不能太高.

AT24C系列的I2C總線最高頻率是400KHz(2.7V), 在1.8V時頻率會降到100KHz
市面上的兼容芯片可能會達不到前面的指標
STC8H系列的主頻基本上從24MHz起步, 甚至直接運行在36.864MHz上
STC8H I2C總線的頻率是基于FOSC計算的, 在最初的除錯階段, 務必設定一個較大的預分頻, 這樣可以確保問題不出在頻率過高上

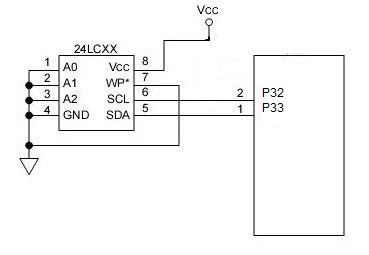

接線

對于DIP8封裝, 接線方式都是一樣的, 測驗使用的是 STC8H3K64S2, 可以直接替換為 STC8H 其它型號, 除了下面的4個pin, 還需要選擇將A0, A1, A2 接GND或接VCC

P32   -> SCL
P33   -> SDA
GND   -> GND
3.3V  -> VCC

AT24C08訪問示例

這個例子演示了單位元組存盤地址系列型號的訪問方式

#include "fw_hal.h"

// 設定地址 0xA0, 對應A0,A1,A2三個pin都接地, 測驗中根據自己的接線修改
#define AT24C_ADDR  0xA0

__CODE int8_t dat[20] = {0xC0,0xC1,0xC2,0xC3,0xC4,0xC5,0xC6,0xC7,0xC8,0xC9,0xCA,0xCB};

// I2C初始化
void I2C_Init(void)
{
    // 主設備模式
    I2C_SetWorkMode(I2C_WorkMode_Master);
    /**
     * I2C 總線頻率 = FOSC / 2 / (__prescaler__ * 2 + 4) 這里設成最大值0x3F
    */
    I2C_SetClockPrescaler(0x3F);
    // 選擇I2C埠
    I2C_SetPort(I2C_AlterPort_P32_P33);
    // 啟用 I2C
    I2C_SetEnabled(HAL_State_ON);
}

// GPIO初始化
void GPIO_Init(void)
{
    // SDA
    GPIO_P3_SetMode(GPIO_Pin_3, GPIO_Mode_InOut_QBD);
    // SCL
    GPIO_P3_SetMode(GPIO_Pin_2, GPIO_Mode_Output_PP);
}


int main(void)
{
    uint8_t offset, i, buf[20];

    SYS_SetClock();
    // 開啟 UART1, baud 115200 with Timer2, 1T mode, no interrupt
    UART1_Config8bitUart(UART1_BaudSource_Timer2, HAL_State_ON, 115200);

    GPIO_Init();
    I2C_Init();
    // 對地址0x00連續寫入12個位元組
    I2C_Write(AT24C_ADDR, 0x00, dat, 12);

    while(1)
    {
    	// 分4次, 起始地址遞增, 每次連續讀出6個位元組并通過串口輸出
        for (offset = 0; offset < 4; offset++)
        {
            I2C_Read(AT24C_ADDR, offset, buf, 6);
            for (i = 0; i < 6; i++)
            {
                UART1_TxHex(buf[i]);
                UART1_TxChar(':');
            }
            UART1_TxString("  ");
            SYS_Delay(10);
        }
        UART1_TxString("\r\n");
        // 間隔1秒
        SYS_Delay(1000);
    }
}

代碼地址

GitHub https://github.com/IOsetting/FwLib_STC8/blob/master/demo/i2c/at24c/at24c08_stc8h3k.c
Gitee https://gitee.com/iosetting/fw-lib_-stc8/blob/master/demo/i2c/at24c/at24c08_stc8h3k.c

AT24C32訪問示例

這個例子演示了雙位元組存盤地址系列型號的訪問方式

#include "fw_hal.h"

// AT24C device address, change according to the voltage level of A0/A1/A2
#define AT24C_ADDR  0xA0
// Test data
__CODE int8_t dat[20] = {0xC0,0xC1,0xC2,0xC3,0xC4,0xC5,0xC6,0xC7,0xC8,0xC9,0xCA,0xCB};

void I2C_Init(void)
{
    // Master mode
    I2C_SetWorkMode(I2C_WorkMode_Master);
    /**
     * I2C clock = FOSC / 2 / (__prescaler__ * 2 + 4)
    */
    I2C_SetClockPrescaler(0x3F);
    // Switch alternative port
    I2C_SetPort(I2C_AlterPort_P32_P33);
    // Start I2C
    I2C_SetEnabled(HAL_State_ON);
}

void GPIO_Init(void)
{
    // SDA
    GPIO_P3_SetMode(GPIO_Pin_3, GPIO_Mode_InOut_QBD);
    // SCL
    GPIO_P3_SetMode(GPIO_Pin_2, GPIO_Mode_Output_PP);
}

int main(void)
{
    uint8_t offset, i, buf[20];

    SYS_SetClock();
    // UART1 configuration: baud 115200 with Timer2, 1T mode, no interrupt
    UART1_Config8bitUart(UART1_BaudSource_Timer2, HAL_State_ON, 115200);

    GPIO_Init();
    I2C_Init();
    // 與AT24C08示例的區別在于使用了16bit地址
    I2C_Write16BitAddr(AT24C_ADDR, 0x0000, dat, 12);

    while(1)
    {
        for (offset = 0; offset < 4; offset++)
        {
        	// 與AT24C08示例的區別在于使用了16bit地址
            I2C_Read16BitAddr(AT24C_ADDR, 0x0000|offset, buf, 6);
            for (i = 0; i < 6; i++)
            {
                UART1_TxHex(buf[i]);
                UART1_TxChar(':');
            }
            UART1_TxString("  ");
            SYS_Delay(10);
        }
        UART1_TxString("\r\n");
        SYS_Delay(1000);
    }
}

代碼地址

GitHub https://github.com/IOsetting/FwLib_STC8/blob/master/demo/i2c/at24c/at24c32_stc8h3k.c
Gitee https://gitee.com/iosetting/fw-lib_-stc8/blob/master/demo/i2c/at24c/at24c32_stc8h3k.c
