網橋：和交換機作業原理一樣的一個硬體，
網橋內部有一個快取，里面放了介面和mac地址的對應關系，
橋接、NAT和僅主機模式：
NAT網卡（vmnet8）：相當于一個虛擬的集線器（Vmnet8），兩臺使用nat模式的虛擬機能夠通信，是因為它都連接到了這個集線器（hub）上面，windows里面本省就生成了一個交割vmnet8的網卡，vmnet8上面的地址是第一個ip地址，這個虛擬的網卡和虛擬的hub也是連接在一起的，所以windows和虛擬機、虛擬機和虛擬機之間能通信，
僅主機網卡（vmnet1）：配置了僅主機模式的虛擬機都會連接到僅主機這個hub上面，windows里面也有一個虛擬的網卡（vmnet1）（首地址），
僅主機不能連通外網，（虛擬機之間和物理機之間通信）
橋接網卡（vmnet0）：也相當于一個hub，物理機上有一個本地的物理網卡（真正的網卡），上面配了一個地址，這個網卡連接到vmnet0這個hub上面，如果有網卡是橋接模式，那么他就會連接到這個hub上面，
橋接：
把兩個網路用網橋把他們連接起來，

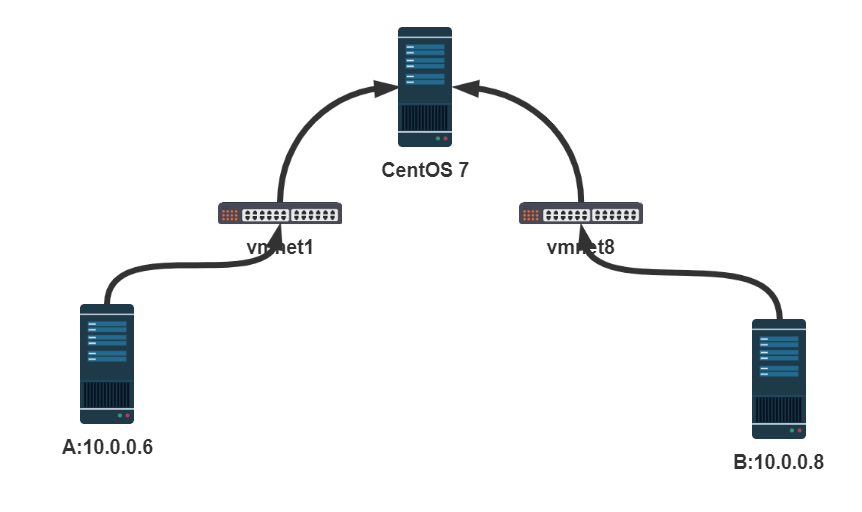

環境準備：
圖中兩個交換機之間沒有任何連接的話，是無法保證通信的，
現在連接一個電腦，電腦兩端都有網卡，此時A和B之間也無法通信，因為這不是一個hub或交換機，因為計算機收到資料報文后，發現目標地址不是他，就直接丟棄了，
讓A和B通信的方法：
方法一：
把這個計算機配置為路由器（但是左右兩邊的網段一樣，所以不行，路由器是連接兩個不同網段的）
方法二：
把計算機想象成一個網橋或交換機，所以把這個計算機配置成網橋或者交換機便可實作通信，
這個計算機配地址的原因：是為了方便我們進行管理，并不是為了實作A和B的通信需要配地址，（傻瓜交換機，插電即用）
把某臺計算機配置為網橋的方法：
#通過命令配置的網橋是臨時生效
#1. 安裝對應工具包
yum install bridge-utils （只用centos6、7上面有，8上面已經淘汰了）
#2. 添加網橋
brctl addbr br0
#3.把對應的網卡加入到網橋里面去
#3. 添加網橋中網卡
brctl addif br0 eth0（物理網卡）
brctl addif br0 eth1（物理網卡）
#4. 啟動這個網橋
ifconfig br0 up 或 ip link set br0 up #默認br0 是down,必須啟用
#洗掉橋接
brctl a delbr br0
nmcli命令創建軟體網橋
#1創建網橋
nmcli con add type bridge con-name br0 ifname br0
#給網橋加地址可以不加，不過為了方便管理加上了地址
nmcli connection modify br0 ipv4.addresses 10.0.0.100/24 ipv4.method manual
#啟用這個網橋
nmcli con up br0
#2加入物理網卡到網橋里面
nmcli con add type bridge-slave con-name br0-port0 ifname eth0 master br0
nmcli con add type bridge-slave con-name br0-port1 ifname eth1 master br0
nmcli con up br0-port0 #啟動物理網卡
nmcli con up br0-port1 #啟動物理網卡
#3 會自動在網卡組態檔里面生成若干個配置
cat /etc/sysconfig/network-scripts/ifcfg-br0 DEVICE=br0
STP=yes
TYPE=Bridge
BOOTPROTO=static
IPADDR=10.0.0.100
PREFIX=24
cat /etc/sysconfig/network-scripts/ifcfg-br0-port0 TYPE=Ethernet
NAME=br0-port0
DEVICE=eth0
ONBOOT=yes
BRIDGE=br0
UUID=23f41d3b-b57c-4e26-9b17-d5f02dafd12d
#啟用STP
brctl stp br0 on
網路測驗診斷工具
#測驗網路連通性
ping
#顯示正確的路由表
ip route
route
#跟蹤路由
traceroute
tracepath
mtr
#確定名稱服務器使用
nslookup
host
dig
#抓包工具
tcpdump
wireshark
#安全掃描工具
nmap
netcat ：網路界的瑞士軍刀，即nc
fping：測驗網路通暢的一個工具，ping命令的增強版，
tcpdump：抓包工具，
支持針對網路層、協議、主機、網路或埠的過濾，并提供and、or、not等邏輯陳述句幫助去除無用的資訊，
選項：
-
-i<網路介面> 表示對哪個網卡進行抓包
-
-n 以數字方式顯示，不把ip地址轉換成名字（顯示ip而不是主機名）
-
-nn 不把協議和埠號轉化成名字（比如22埠，不屑nn顯示的就是ssh）
-
-t 不顯示每個資料包前面的時間戳
-
-c 指定一共要抓幾個資料包
關鍵字：
-
dst IP：表示要抓取目標地址是xxx的包
-
src IP:抓取源地址是xx的資料包
-
host ip：抓取指定主機發送或者接收的資料包
-
port xx：抓取指定埠的資料包
-
udp：抓取協議型別是udp的包
-
tcp：抓取協議型別是tcp的包
-
icmp：抓取協議型別是icmp的包
tcpdump使用范例
#查看網卡的資訊：
tcpdump -D
#如果不加任何引數，則檢測的是第一塊網卡上流經的資料包
tcpdump
#監聽指定的網卡
ecpdump -i 網卡名
#監聽指定主機的資料包
#例如：監聽主機10.0.0.100 的通信包，注意：出、入的包都會被監聽
tcpdump host 10.0.0.100
#特定來源地址的通信
tcpdump src host hostname
#特定目標地址的通信
tcpdump dst host hostname
#如果不指定src跟dst，那么來源或者目標是hostname的通信都會被監聽
tcpdump host hostname
#監聽特定埠
tcpdump port 3000
#監聽TCP/UDP的資料包
tcpdump tcp或 tcpdump udp
#監聽特定主機之間的通信
tcpdump ip host 10.0.0.101 and 10.0.0.102
nmap：探測網路的連通性
#查看主機當前開放的埠
nmap localhost
#探測目標主機開放的埠
nmap -PS 10.0.0.1
