一、TTY介紹
當前主要有三種型別tty設備及驅動程式：控制臺、pty和串口，其中控制臺和pty可看作為虛擬tty設備，物理tty設備包含串口、USB轉串口、SPI轉串口等，
二、TTY設備及驅動資訊查看

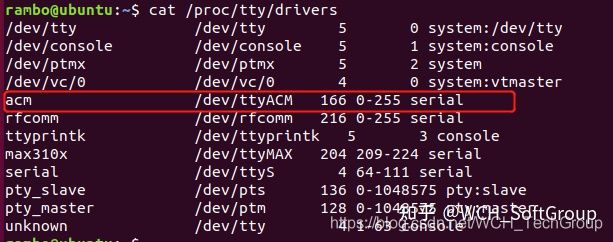

確定tty設備及驅動程式型別可查閱/proc/tty/drivers檔案，如下所示：
檔案從左至右列舉了：驅動程式名稱，默認節點名稱，驅動程式主設備號，次設備號范圍，tty驅動程式型別，
以cdc-acm驅動為例，驅動為acm，節點名為/dev/ttyACMx，型別為serial串口，

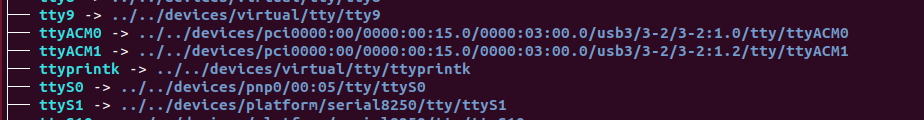

當前注冊并存在于內核的tty設備在/sys/class/tty下都有自己的子目錄，如將USB CDC轉雙串口芯片CH342接入USB主機時，資訊如下：
三、TTY驅動概覽
Linux tty驅動包含硬體、tty驅動層、tty線路規程及tty核心層，
tty驅動層：將發送給它的資料格式化成硬體能理解的格式，并從硬體那里接收資料，
tty線路規程：使用特殊方法，把從用戶或硬體接收的資料格式化，這類格式化通常使用一些協議完成轉換，比如PPP或者藍牙，
tty資料發送：tty核心從用戶層得到發往tty設備的資料，然后把資料發送給tty線路規程驅動，該驅動負責把資料傳遞給tty驅動程式，tty驅動程式對資料進行格式化，然后才能發送給硬體，
tty資料接收：tty硬體接收的資料會傳遞給tty驅動程式，然后流入tty線路規程驅動程式，接著是tty核心，最后用戶從tty核心獲取資料，
四、TTY驅動實作
tty驅動的注冊與注銷
tty驅動程式的主要資料結構是結構tty_driver，被用來向tty核心注冊和注銷驅動程式，
注冊tty驅動程式時，會同時注冊字符設備驅動，
注冊tty驅動
介面：tty_register_driver
- 指定驅動名
- 指定串口設備名
- 分配主從設備號
注銷tty驅動
介面：tty_unregister_driver
實作TTY操作函式集
tty核心將和硬體有關的操作，抽象、封裝出來，形成名稱為struct tty_operations的資料結構，具體的tty driver不需要關心具體的業務邏輯，只需要根據實際的硬體情況，實作這些操作介面即可，
這些操作介面主要為上層tty應用程式操作硬體提供硬體實作，驅動和應用通過termios結構體關聯，需要實作的通信介面主要包括：
- 設備的打開（open）和關閉（close）
- 設備的讀（read）和寫（write）
- 線路設定(set_termios)：可看作串口引數配置
- 設定與獲取控制線路引數（tiocmget/tiocmset）：可看作MODEM信號讀寫
- 其他自定義ioctls方法：如設定和獲得串口線路資訊等
如：CDC驅動中相應實作
/*
* TTY driver structures.
*/
static const struct tty_operations acm_ops = {
.install = acm_tty_install,
.open = acm_tty_open,
.close = acm_tty_close,
.cleanup = acm_tty_cleanup,
.hangup = acm_tty_hangup,
.write = acm_tty_write,
.write_room = acm_tty_write_room,
.ioctl = acm_tty_ioctl,
.throttle = acm_tty_throttle,
.unthrottle = acm_tty_unthrottle,
.chars_in_buffer = acm_tty_chars_in_buffer,
.break_ctl = acm_tty_break_ctl,
.set_termios = acm_tty_set_termios,
.tiocmget = acm_tty_tiocmget,
.tiocmset = acm_tty_tiocmset,
.get_serial = get_serial_info,
.set_serial = set_serial_info,
.get_icount = acm_tty_get_icount,
};轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/500232.html
