大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是MCUXpresso IDE下生成鏡像檔案的方法及其與IAR,MDK差異，
痞子衡很久以前寫過一篇文章 《ARM Cortex-M鏡像檔案(.bin/.hex/.s19)》，詳細介紹了三種流行的鏡像檔案格式，這些鏡像檔案不同于可執行檔案(.elf)，它們主要保存的是芯片能夠執行的二進制機器碼資料，以及輔助的地址資訊和校驗和，其他像 .elf 檔案里有的工程資訊、代碼資訊、除錯資訊全部被去除了，說白了鏡像檔案主要是為最終量產程序而生的，
一般情況下，在 IDE 開發環境里編譯鏈接生成的是可執行檔案，然后可以在工程選項做一些設定能進一步生成鏡像檔案，不同 IDE 下生成鏡像檔案的方法不同，今天痞子衡主要介紹 MCUXpresso IDE 下生成鏡像檔案的方法以及與 IAR/MDK 的對比，
- Note: 痞子衡測驗的MCUXpresso IDE版本是v11.6.0_8187，
一、其它IDE下生成鏡像檔案的方法
我們先來看看其它 IDE 下是如何生成各種格式鏡像檔案的，我們以 \SDK_2.11.1_MIMXRT1170-EVK\boards\evkmimxrt1170\demo_apps\hello_world\cm7 目錄下的工程檔案為例，
1.1 IAR EWARM下

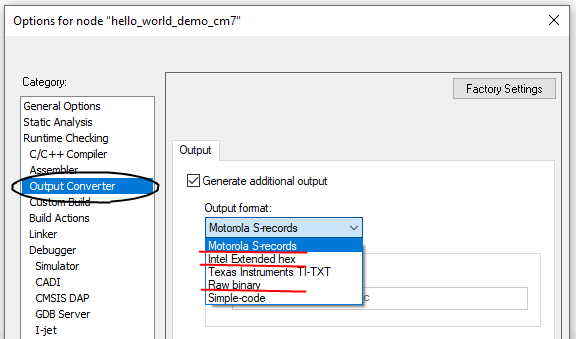

編譯 hello_world_demo_cm7.eww 工程（隨便選擇 debug build），會在工程目錄 debug 檔案夾下生成可執行檔案 hello_world_demo_cm7.out，如果在工程選項 Output Converter 里開啟 Generate additional output，則可以指定生成想要的鏡像檔案(bin/hex/srec)，
如果你仔細看 Build 視窗的 log 資訊，會發現 IDE 其實是在可執行檔案生成之后，再借助 \IAR Systems\Embedded Workbench 9.10.2\arm\bin\ielftool.exe 小工具對可執行檔案做的二次轉換生成的鏡像檔案，
ielftool.exe --bin app.out app.bin
ielftool.exe --ihex app.out app.hex
ielftool.exe --srec app.out app.s19

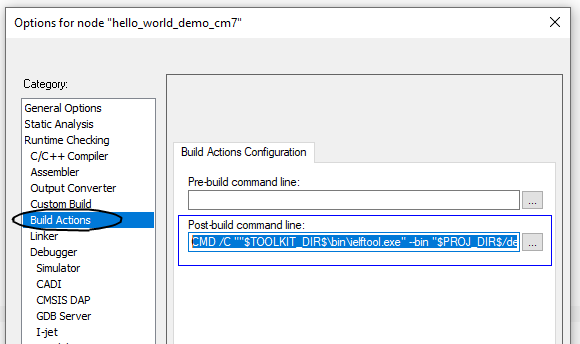

所以其實在工程選項 Build Actions 里的 Post-build command line 添加如下呼叫 ielftool.exe 做轉換的命令（CMD /C 的意思是以 bat 檔案內容方式打開后面的命令；命令需要用雙引號括起來；路徑也需要單獨用雙引號括起來，防止路徑中存在空格，導致命令出錯），也能達到一樣的效果，
CMD /C ""$TOOLKIT_DIR$\bin\ielftool.exe" --bin "$PROJ_DIR$/debug/hello_world_demo_cm7.out" "$PROJ_DIR$/debug/hello_world_demo_cm7.bin""
1.2 Keil MDK下

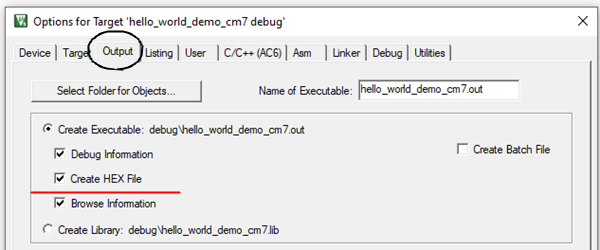

編譯 hello_world_demo_cm7.uvprojx 工程（也選擇 debug build），會在工程目錄 debug 檔案夾下生成可執行檔案 hello_world_demo_cm7.out，如果在工程選項 Output 里開啟 Create HEX file，則可以生成 hex 格式鏡像檔案，不過要想生成其他 bin/srec 格式鏡像檔案需要想其他辦法，
MDK 下其實也有類似 IAR 下的鏡像檔案轉換小工具，即 \Keil_v5\ARM\ARMCC\bin\fromelf.exe，這個小工具可以幫助生成其他格式的鏡像檔案，
fromelf.exe --bin app.out --output app.bin
fromelf.exe --i32 app.out --output app.hex
fromelf.exe --m32 app.out --output app.srec

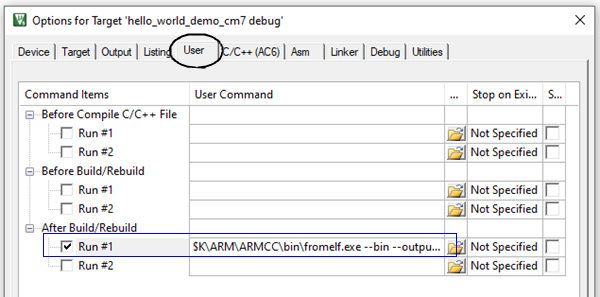

在工程選項 User 里的 After build 添加如下呼叫 formelf.exe 做轉換的命令就可以得到指定格式的鏡像檔案了，
$K\ARM\ARMCC\bin\fromelf.exe --bin --output=debug\@L.bin !L
二、MCUXpresso IDE下生成鏡像檔案的方法

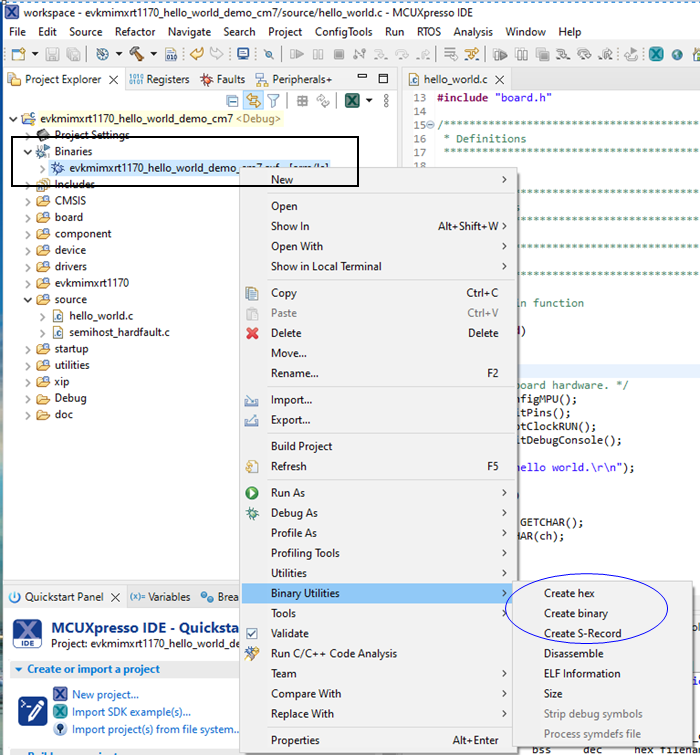

MCUXpresso IDE 下生成鏡像檔案的方法與 IAR/MDK 稍有不同，其并不是在工程選項里去開啟，而是工程目錄里會有 Binaies 虛擬檔案夾（如果看不到該檔案夾，可以按 F5 重繪一下），編譯完成后在 Binaies 檔案夾下會看到可執行檔案(evkmimxrt1170_hello_world_demo_cm7.axf)，右擊可執行檔案在 Binary Utilities 里可以看到不同格式鏡像檔案生成選項，
我們知道 MCUXpresso IDE 是基于標準 ARMGCC 的二次封裝，所以其生成鏡像檔案的能力其實是靠得 \MCUXpressoIDE_11.6.0_8187\ide\tools\bin\arm-none-eabi-objcopy.exe 小工具，
arm-none-eabi-objcopy.exe -O binary app.axf app.bin
arm-none-eabi-objcopy.exe -O ihex app.axf app.hex
arm-none-eabi-objcopy.exe -O srec app.axf app.srec

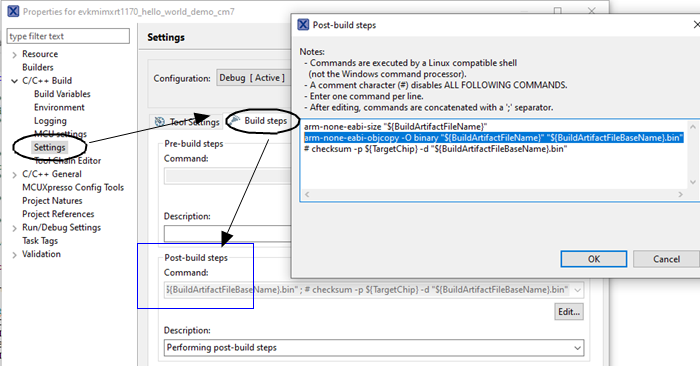

因此在 MCUXpresso IDE 下我們也可以像 IAR/MDK 那樣添加 Post-build steps 命令來完成鏡像檔案的生成，
arm-none-eabi-objcopy -O binary "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin"
至此，MCUXpresso IDE下生成鏡像檔案的方法及其與IAR,MDK差異痞子衡便介紹完畢了，掌聲在哪里~~~
