大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是i.MXRT10xx系列MCU外接24MHz晶振的作用，
痞子衡之前寫過一篇關于時鐘引腳的文章 《i.MXRT1xxx系列MCU時鐘相關功能引腳的作用》，里面簡單提及了外部晶振相關引腳的作用，但是并沒有詳細展開，最近在客戶支持中，有客戶咨詢專案板級設計上能否將外部 24MHz 晶振完全去掉，就使用芯片內部集成的 RC24M 做初始時鐘源，今天痞子衡就詳細展開這個話題：
- Note: 本文中圖片代碼均以 i.MXRT1050 為例，但內容基本也適用其他 i.MXRT10xx 系列，
一、外部24MHz晶振作用

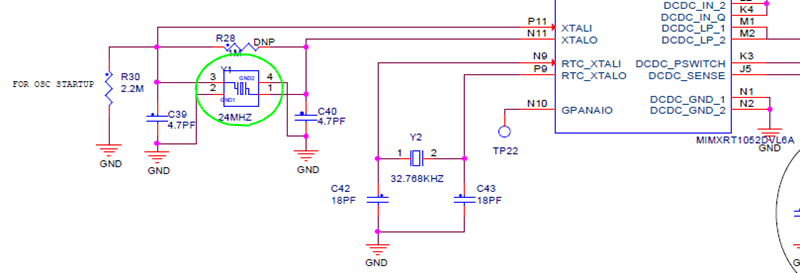

i.MXRT 系列共有兩組外接晶振專用引腳，XTALI/O 用于連接 24MHz 晶振，RTC_XTALI/O 用于連接 32.768KHz 晶振，其中低頻 32.768KHz 晶振主要用于低功耗場景（SNVS 域），而高頻 24MHz 晶振（即本文主角）主要是給內部 PLL 提供時鐘源，它是高性能應用的保證，
- Note: i.MXRT1011/102x 的 PLL 時鐘源僅能是 OSC 24MHz，而 i.MXRT105x/106x 的 PLL 時鐘源除了 OSC 24MHz 外，還可以是專門時鐘輸入引腳（CLK1_P/N），

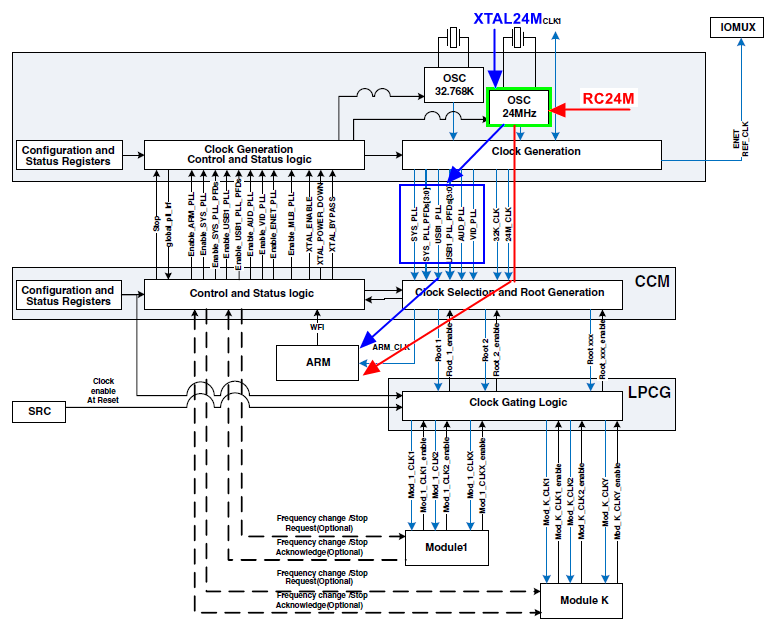

外部 24MHz 晶振（XTAL24M）并不是直接連到 PLL 模塊的，中間會經過芯片內部 OSC 24MHz 模塊，而 OSC 24MHz 模塊本身還包含了一個 RC24M 震蕩電路，這是為了確保在沒有外部 XTAL24M 的情況下，PLL 也能正常作業，
- Note1: OSC 24MHz 模塊的源可來自外部 XTAL24M 也可以是內部 RC24M，但這種切換不是自動的，需要在代碼里主動切換，
- Note2: RC24M 主要用于低速應用場合，并且以 RC24M 為源的功耗比以 XTAL24M 為源的功耗小很多，
二、內部RC24M振蕩器能否替代外部24MHz晶振？
我們知道內部 RC24M 精度較差，最差的情況甚至有 20% 的精度誤差，這種情況下一些對精度要求高的外設（比如 USB、ENET）是無法使用 RC24M 為源的 PLL 輸出作為時鐘源的，
如果你的應用里不涉及 USB、ENET 等外設，就使用了一些簡單的 LPUART/LPSPI 等外設，那么是完全可以禁掉外部 XTAL24M 的使用的，切換代碼如下，其中需要注意的是如果當前內核時鐘源來自 PLL，那么必須先將內核時鐘切到 OSC24M，否則 OSC24M 時鐘源切換操作會直接導致代碼跑飛（一旦 PLL 時鐘源發生變化，輸出會不穩，此時內核運行會出現例外）：
void ClockSelectRcOsc(void)
{
// 將內核時鐘源從 PLL 切換到 OSC 24M
CLOCK_SetMux(kCLOCK_PeriphClk2Mux, 1);
CLOCK_SetMux(kCLOCK_PeriphMux, 1);
// 將 OSC 24M 時鐘源從外部 XTAL24 切換到內部 RC24M
CLOCK_InitRcOsc24M();
CLOCK_SwitchOsc(kCLOCK_RcOsc);
CLOCK_DeinitExternalClk();
// 恢復內核時鐘源（這里的 m、n 為切換之前的配置）
CLOCK_SetMux(kCLOCK_PeriphClk2Mux, m);
CLOCK_SetMux(kCLOCK_PeriphMux, n);
}
更多 RC24M 的應用詳見 \SDK_2_12_0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\power_mode_switch\bm 例程，
三、能否完全去掉外部24MHz晶振？

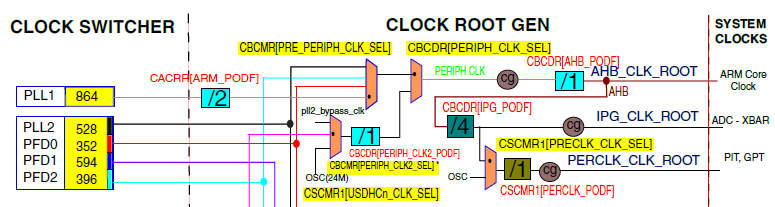

既然在低速或者低功耗應用場合，RC24M 可以替代 XTAL24M，那么我們能不能直接把 XTAL24M 完全去掉呢？答案很遺憾，不能！因為芯片系統（內核、PLL）默認就是以 XTAL24M 為初始時鐘源：
XTALOSC24M->LOWPWR_CTRL[OSC_SEL] = 1'b0 // 24MHz clock from XTAL OSC
CCM_ANALOG->PLL_ARM[BYPASS_CLK_SRC] = 2'b00 // clock from REF_CLK_24M
CCM->CBCMR[PRE_PERIPH_CLK_SEL] = 2'b11 // clock from divided PLL1 (PLL_ARM)
CCM->CBCDR[PERIPH_CLK_SEL] = 1'b0 // clock from pre_periph_clk_sel
如果沒有外部 XTAL24M，芯片系統上電后，內核沒有正確的時鐘源，BootROM 代碼無法正常執行，這時候甚至仿真器也沒法找到內核，那后續設計也就沒有任何意義，看到這里，你可能會明白，i.MXRT畢竟是跨界處理器，它是為高性能場景而生的，運行起來后切換到內部 RC24M 來降功耗只是它的附帶功能而已，
至此，i.MXRT10xx系列MCU外接24MHz晶振的作用便介紹完畢了，掌聲在哪里~~~
