LVS：
lvs是一個負載均衡的一個集群軟體，由內核集成，性能強大，支持百萬計并發，
LVS集群的相關概念：
-
VS：虛擬服務器，指LVS服務器自身
-
RS：提供服務的服務器
-
CIP：客戶端ip地址
-
VIP：lvs服務器對外發布的ip地址，用戶通過vip訪問集群
-
DIP：LVS連內網的ip地址叫DIP，用于接收用戶請求的ip叫做VIP
用戶訪問流程：
??客戶端通過 CIP--->VIP--->DIP---->RIP
LVS的四種作業模式：
-
lvs-nat：修改請求報文的目標IP,多目標IP的DNAT
-
lvs-dr：操縱封裝新的MAC地址
-
lvs-tun：在原請求IP報文之外新加一個IP首部
-
lvs-fullnat：修改請求報文的源和目標IP
LVS的NAT模式
SNAT：
??私網--->公網 修改的是源計算機的地址，源地址會發生改變 內網訪問外網的時候，需要將內部私有網路地址通過一個公網地址轉化為公有地址
DNAT：
??公網--->內網 修改的是目標計算機的地址，目標地址會發生改變 內網采用的是私網地址，無法直接訪問，外部訪問先訪問一個公網地址，通過這個公網地址轉發到內網地址，
lvs-nat：

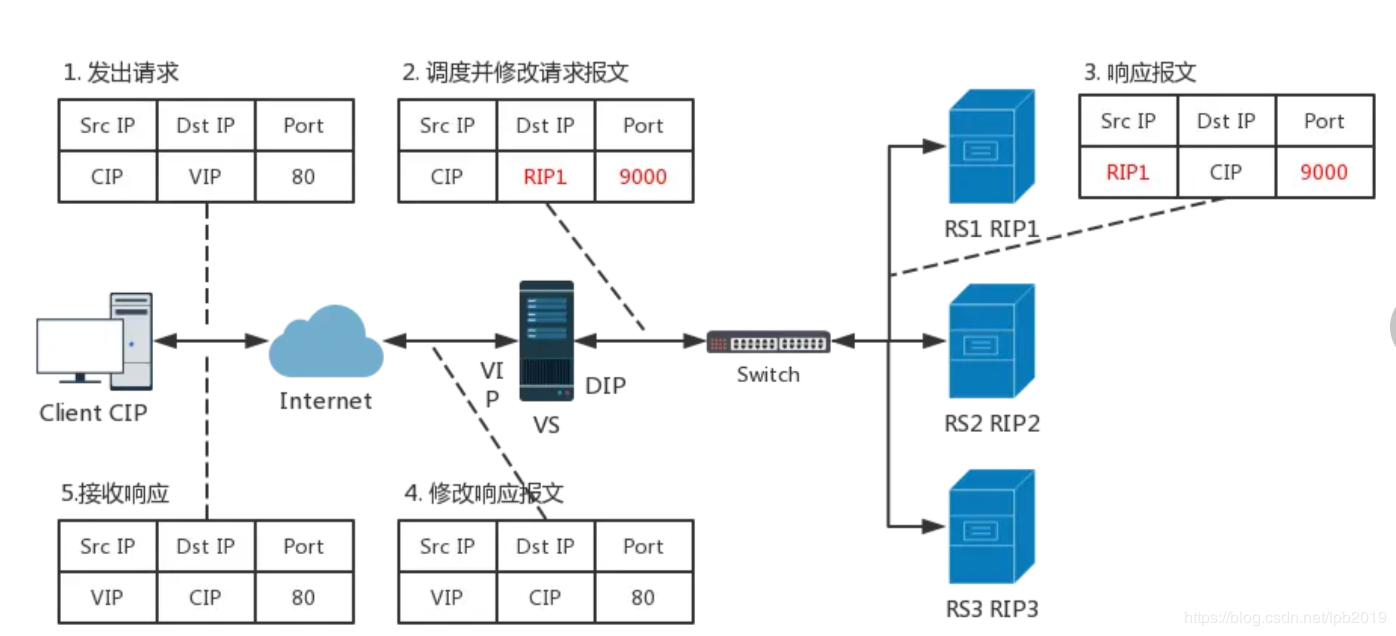

作業流程：
-
客戶端發送請求報文，用戶發請求訪問的就是lvs的vip，此時源地址是cip，目標地址是vip
-
請求到達lvs服務器的vip后，將請求轉發到內網的指定服務器，轉發的時候將原有資料報文的目標地址改為了內網的RIP，埠號可能也會跟著改變，
-
經過內網，指定的RIP服務器收到了用戶的請求并處理請求，回應請求的時候，源埠為自己的RIP，目標IP為客戶端的CIP，
-
回應報文經過到達lvs服務器時，lsv從vip網卡發送報文出去的時候，將源ip改為自己的VIP,目標IP為客戶端用戶的CIP，最后通過互聯網發送給用戶，
lvs的nat作業模式和普通DAT的區別：
-
iptables的DAT：只能實作一對一，轉發的時候只能轉發到一個固定的機器上，
-
lvs-nat：本質是多目標IP的DNAT，轉發的ip和埠可以映射到不同的機器上，
說明：
-
（1）RIP和DIP應在同一個IP網路，且應使用私網地址；RS的網關要指向DIP
-
（2）請求報文過去，回應報文也應該原路回傳（請求報文和回應報文都必須經由Director轉發）
-
（3）VS（lvs機器）必須是Linux系統，RS可以是任意OS系統
