LVS：
lvs是一個負載調度器，由內核集成，性能強大，支持百萬計并發，
LVS集群的相關概念：
-
VS：虛擬服務器，指LVS服務器自身
-
RS：提供服務的服務器
-
CIP：客戶端ip地址
-
VIP：lvs服務器對外發布的ip地址，用戶通過vip訪問集群
-
DIP：LVS連內網的ip地址叫DIP，用于接收用戶請求的ip叫做VIP
用戶訪問流程：
??客戶端通過 CIP--->VIP--->DIP---->RIP
LVS的四種作業模式：
-
lvs-nat：修改請求報文的目標IP,多目標IP的DNAT
-
lvs-dr：操縱封裝新的MAC地址
-
lvs-tun：在原請求IP報文之外新加一個IP首部
-
lvs-fullnat：修改請求報文的源和目標IP
LVS的NAT作業模式：
NAT：
NAT：網路地址轉發，NAT分為SNAT和DNAT
-
SNAT：內部網路的報文發送出去時，報文的源IP會被修改，也就是源地址轉換
-
DNAT：外部網路的報文回應時，回應報文的目標IP會再次被修改，也就是目標地址轉換
區別：外網向內網發起請求就是DNAT，內網向外網發送請求就是SNAT

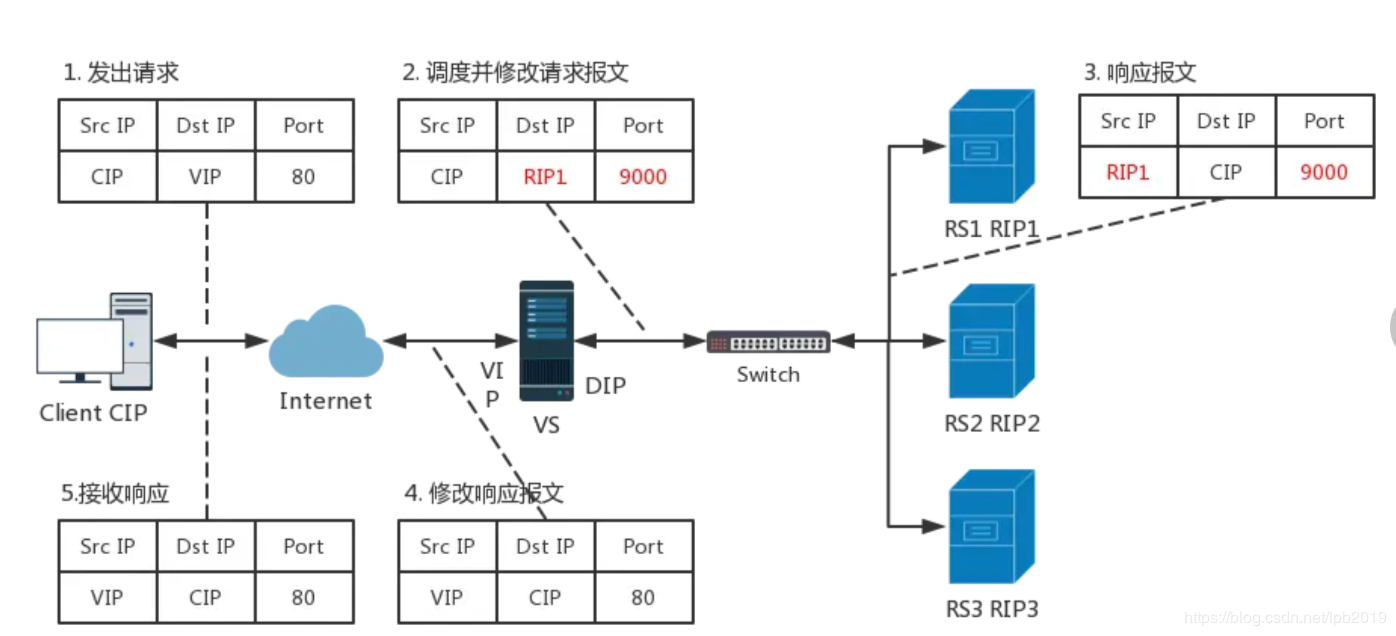

LVS-NAT：
lvs-nat：本質是多目標IP的DNAT，轉發的ip和埠可以映射到不同的機器上，
作業流程：
發送報文請求時：CIP發送請求報文到VIP，通過lvs的DIP發送請求出去的時候將目標ip和port更改為內部網路的某一個rs的RIP，
回應報文請求時：RIP發送回應報文的時候，源地址和埠是自身的資訊，經過lvs的時候，lvs的VIP將源ip和埠替換為自己的，最后發送給CIP
說明：
-
RIP和DIP要位于同一網路
-
回應報文需要原路回傳會造成lvs負載加大
-
VS必須是linux系統,RS可以是任意系統

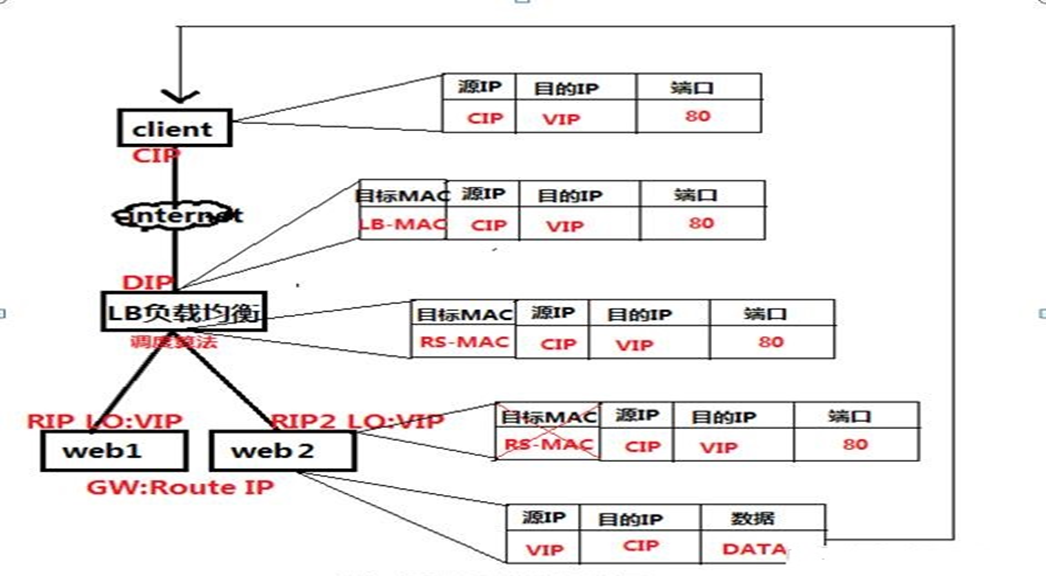

LVS的DR作業模式
DR：Direct Routing，直接路由，LVS的默認模式，不更改報文的埠和ip資訊，而是通過為請求報文重新封裝一個MAC地址進行轉發，
作業流程：
CIP通過VIP發送請求給lvs的時候，請求報文的源MAC改為lsv的DIP網卡的MAC地址，目標MAC是局域網中選擇的一RS的RIP地址，因為每個RS上都有一個VIP，所有VIP都一樣，所以RS就可以直接通過VIP將回應報文發送給CIP
說明：
-
RS都有一個和lvs相同的VIP
-
需要確保CIP向VIP發送請求的時候是發送給lvs（因為每個rs都有和lvs一樣的vip）
-
RS的RIP可以使用私網地址，也可以是公網地址；RIP與DIP在同一IP網路；RIP的網關不能指向DIP，以確保回應報文不會經由Director
-
lvs和rs需要處于同一個物理網路
確保CIP向VIP發送請求報文的時候發送給lvs的方法：
方法一：在路由器上配置arp系結，設定ip和mac得靜態系結，查詢到對應得mac，就把對應得mac決議為ip，
方法二：關閉RS得arp應答功能，請求報文要經由Director（lvs服務器），但回應報文不經由Director，而由RS直接發往Client
arp特殊報文：免費arp，用來探測網路中是否存在地址沖突，
arp回應和主動訊問：
回應：當接收到arp報文的時候，主機會進行回應，通過ip地址得到mac地址
主動訊問：主機會主動向外告訴別人自己的ip對應的mac地址
通過更改RS的內核引數實作：
#將VIP系結在回環網卡上，通過設定內核的引數實作不回應arp報文和靜默模式，
#不回應arp的免費報文
[root@data_server ~]# cat /proc/sys/net/ipv4/conf/lo/arp_ignore
0
#是否開啟靜默
[root@data_server ~]# cat /proc/sys/net/ipv4/conf/lo/arp_announce
0

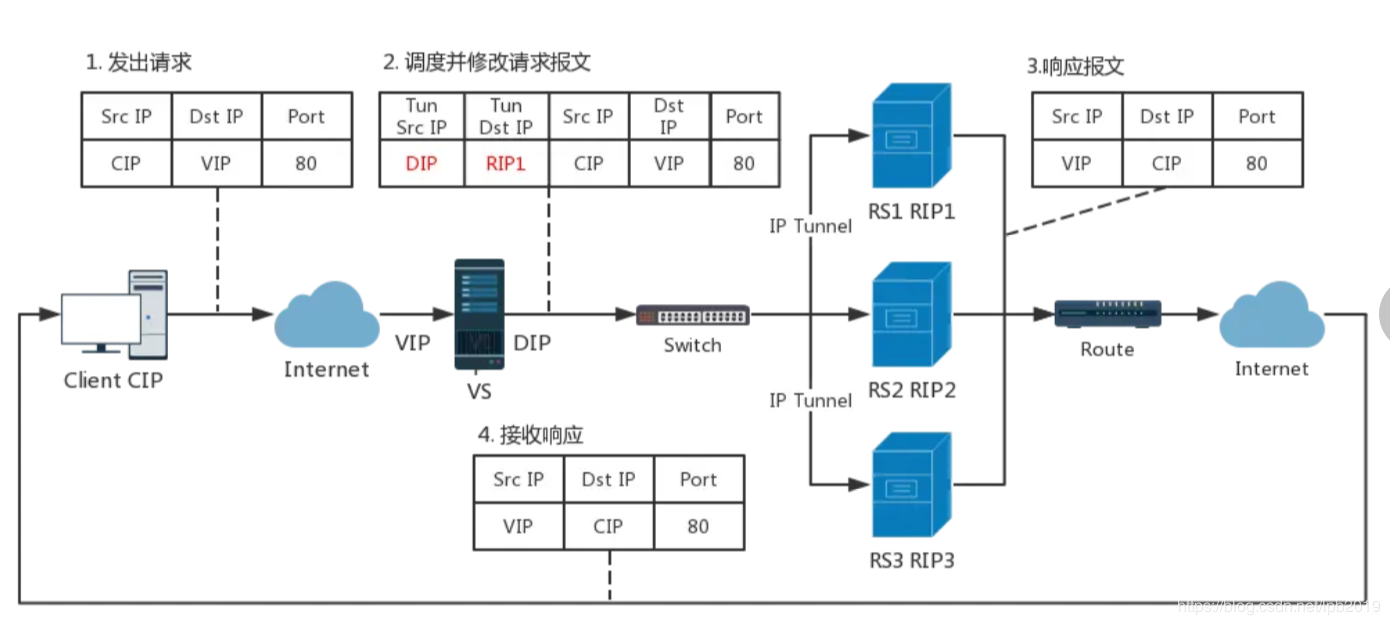

LVS的TUN模式
相當于可以不處于同一物理網路的DR模式
作業流程：
不修改報文的原ip資訊，而是在加一個IP首部（源：DIP,目標：RIP），RS處理完請求以后直接發送給CIP，因為TUN的RS上也是有VIP，
特點：
-
RIP和DIP可以不處于同一物理網路中，RS的網關一般不能指向DIP,且RIP可以和公網通信，也就是說集群節點可以跨互聯網實作，DIP, VIP, RIP可以是公網地址
-
RS的作業系統需要支持隧道功能

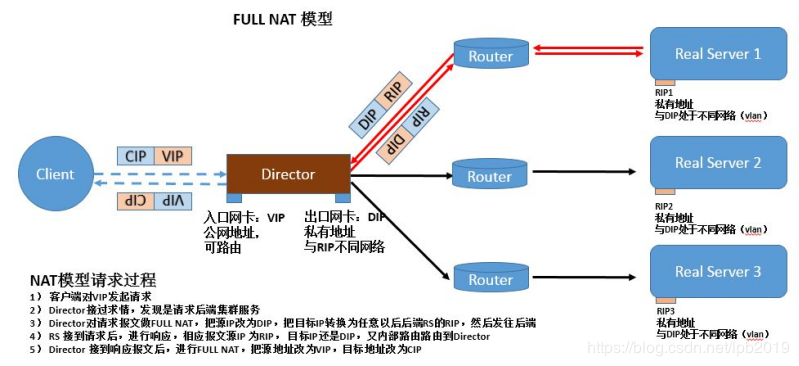

LVS的FULLNAT模式：
作業流程：
通過同時修改請求報文的源IP地址和目標IP地址進行轉發，請求報文通過CIP訪問lvs的時候，將源地址由CIP替換為DIP，目標地址替換為RIP，RS的回應報文園路回傳，
NAT模式只會修改目標地址
特點：
-
VIP是公網地址，RIP和DIP是私網地址，且通常不在同一IP網路；因此，RIP的網關一般不會指向DIP
-
RS收到的請求報文源地址是DIP，因此，只需回應給DIP；但Director（lvs服務器）還要將其發往Client
-
請求和回應報文都經由Director（lvs服務器），支持埠映射
注意：此型別kernel默認不支持，需要修改內核代碼才可以實作，
LVS四種作業模式的比較：
-
NAT：DIP與RIP在同一IP網路；RIP的網關要指向DIP，以確保回應報文經Director（lvs服務器）
-
DR：DIP與RIP在同一IP網路；RIP的網關不能指向DIP，以確保回應報文不會經Director（速度最快、效率最高，）
-
TUN：RIP和DIP可以不處于同一物理網路中，RS的網關一般不能指向DIP,且RIP可以和公網通信，
-
FULLNAT：RIP和DIP未必在同一IP網路，但要能通信
