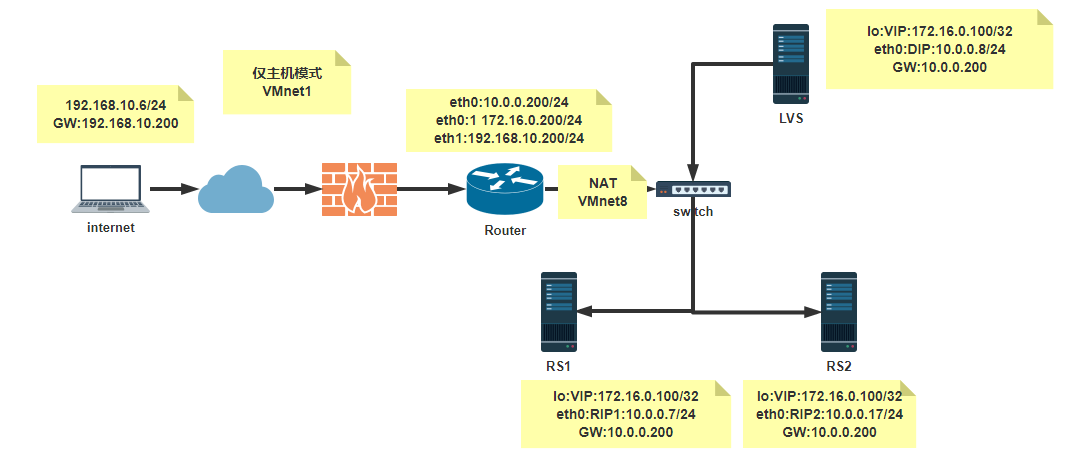

架構圖：

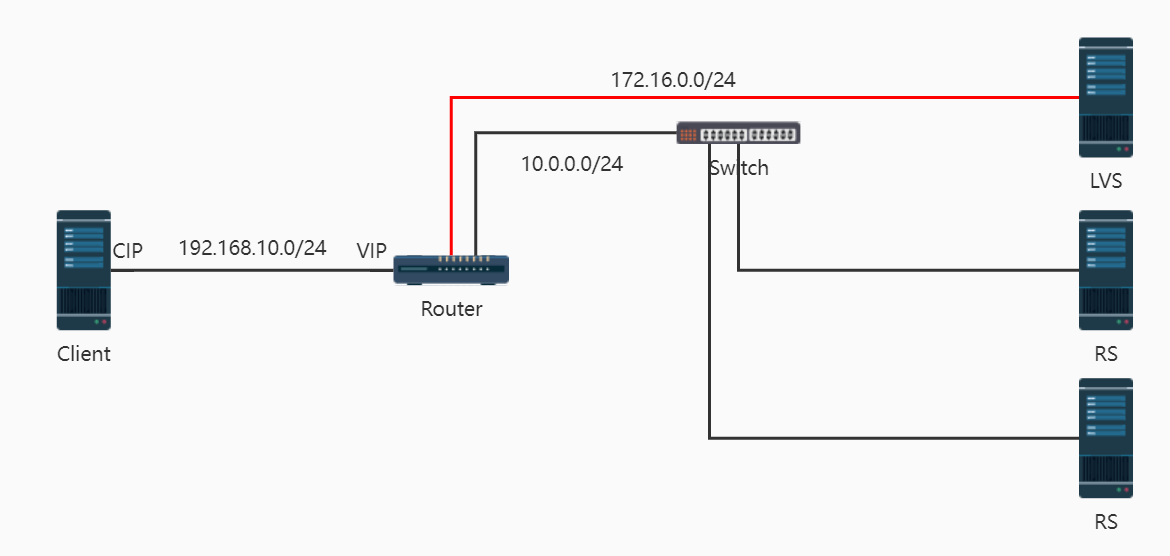

多網段：
-
客戶機位于192.168.10.x/24網段
-
RS位于：10.0.0.x/24網段
-
VIP：位于172.16.0.x/24網關
通信程序：
客戶機（CIP）---->lvs(VIP)---->lvs(DIP)---->RS(RIP) ----->客戶機(CIP)
說明：
??DR模式要求每個RS都擁有和lvs一樣的vip，當把VIP系結在lo網卡上時，netmask需要設定位32位，
即：172.16.0.0/32
原因:
??例如：回環網卡本身地址是127.0.0.1/8，只要具有相同的主機位，網路位不同，lo都認為這些地址是在lo上配置的地址，所以只會在內核中進行回圈，不會通過網路發送報文，
例如：
??127.12.32.32/8這個地址lo也會認為是他自身的ip地址，當接收到這個ip地址發送過來的報文時，lo網卡不會通過網路進行處理，而是通過內核進行處理，
所以需要將VIP的netmask設定為32位，
https://www.cnblogs.com/heyongshen/p/16831351.html
Router：
[root@Router ~]# ifconfig eth0:1 172.16.0.200/24
LVS
[root@LVS ~]# ifconfig lo:1 down
[root@LVS ~]# ifconfig lo:VIP 172.16.0.100/32
[root@LVS ~]# ipvsadm -C #清空原來的規則
[root@LVS ~]# ipvsadm -A -t 172.16.0.100:80 -s wrr #創建一個負載均衡集群
[root@LVS ~]# ipvsadm -a -t 172.16.0.100:80 -r 10.0.0.7 -g -w 1 #添加RS1
[root@LVS ~]# ipvsadm -a -t 172.16.0.100:80 -r 10.0.0.17 -g -w 1 #添加Rs2
[root@LVS ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.16.0.100:80 wrr
-> 10.0.0.7:80 Route 1 0 0
-> 10.0.0.17:80 Route 1 0 0
RS1
[root@RS1 ~]# ifconfig lo:1 down
[root@RS1 ~]# ifconfig lo:VIP 172.16.0.100/32
RS2
[root@RS2 ~]# ifconfig lo:1 down
[root@RS2 ~]# ifconfig lo:VIP 172.16.0.100/32
