前言

今天我們一起來看一下如何使用LabVIEW實作語意分割，

一、什么是語意分割

影像語意分割（semantic segmentation），從字面意思上理解就是讓計算機根據影像的語意來進行分割，例如讓計算機在輸入下面左圖的情況下，能夠輸出右圖，語意在語音識別中指的是語音的意思，在影像領域，語意指的是影像的內容，對圖片意思的理解，比如下圖的語意就是一個人牽著四只羊；分割的意思是從像素的角度分割出圖片中的不同物件，對原圖中的每個像素都進行標注，比如下圖中淺黃色代表人，藍綠色代表羊，語意分割任務就是將圖片中的不同類別，用不同的顏色標記出來，每一個類別使用一種顏色，常用于醫學影像，衛星影像，無人車駕駛，機器人等領域，在這里插入圖片描述

如何做到將像素點上色呢？

語意分割的輸出和影像分類網路類似，影像分類類別數是一個一維的one hot 矩陣，例如：三分類的[0,1,0]，語意分割任務最后的輸出特征圖是一個三維結構，大小與原圖類似，其中通道數是類別數，每個通道所標記的像素點，是該類別在影像中的位置，最后通過argmax 取每個通道有用像素合成一張影像，用不同顏色表示其類別位置，語意分割任務其實也是分類任務中的一種，他不過是對每一個像素點進行細分，找到每一個像素點所述的類別，這就是語意分割任務啦~

在這里插入圖片描述

二、什么是deeplabv3

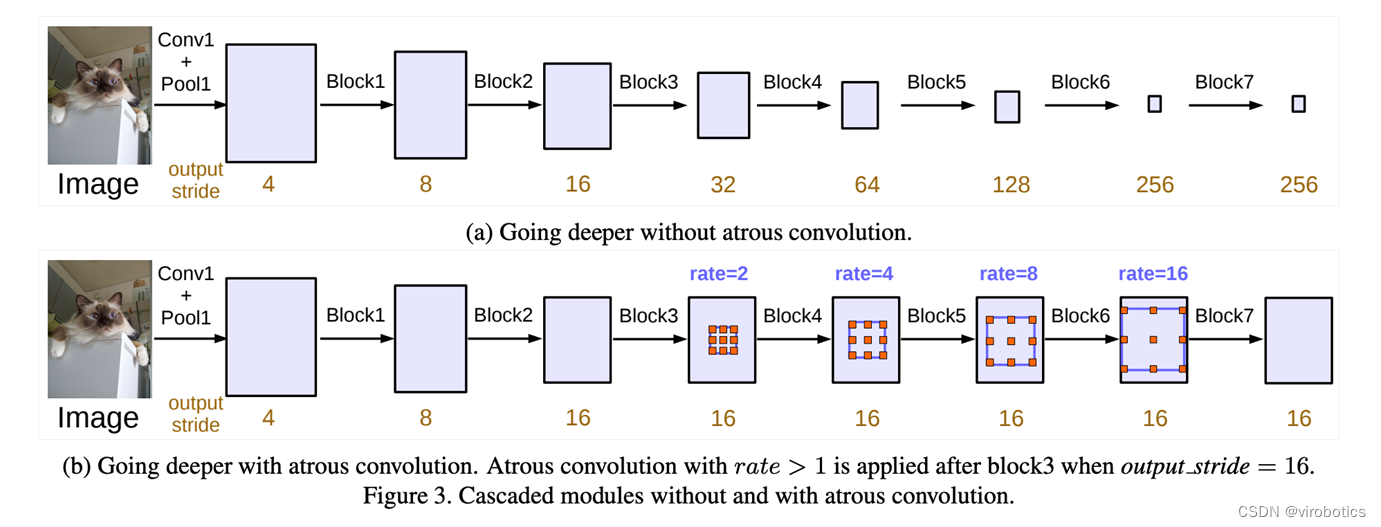

DeepLabv3是一種語意分割架構，它在DeepLabv2的基礎上進行了一些修改，為了處理在多個尺度上分割物件的問題，設計了在級聯或并行中采用多孔卷積的模塊，通過采用多個多孔速率來捕獲多尺度背景關系，此外，來自 DeepLabv2 的 Atrous Spatial Pyramid Pooling模塊增加了編碼全域背景關系的影像級特征，并進一步提高了性能，在這里插入圖片描述

三、LabVIEW呼叫DeepLabv3實作影像語意分割

1、模型獲取及轉換

安裝pytorch和torchvision
獲取torchvision中的模型：deeplabv3_resnet101(我們獲取預訓練好的模型)：

 original_model = models.segmentation.deeplabv3_resnet101(pretrained=True)

轉onnx

 1 def get_pytorch_onnx_model(original_model):
 2     # define the directory for further converted model save
 3     onnx_model_path = dirname
 4     # define the name of further converted model
 5     onnx_model_name = "deeplabv3_resnet101.onnx"
 6 ?
 7     # create directory for further converted model
 8     os.makedirs(onnx_model_path, exist_ok=True)
 9 ?
10     # get full path to the converted model
11     full_model_path = os.path.join(onnx_model_path, onnx_model_name)
12 ?
13     # generate model input
14     generated_input = Variable(
15         torch.randn(1, 3, 448, 448)
16     )
17 ?
18     # model export into ONNX format
19     torch.onnx.export(
20         original_model,
21         generated_input,
22         full_model_path,
23         verbose=True,
24         input_names=["input"],
25         output_names=["output",'aux'],
26         opset_version=11
27     )
28 ?
29     return full_model_path

View Code

完整獲取及模型轉換python代碼如下：

 1 import os
 2 import torch
 3 import torch.onnx
 4 from torch.autograd import Variable
 5 from torchvision import models
 6 import re
 7 ?
 8 dirname, filename = os.path.split(os.path.abspath(__file__))
 9 print(dirname)
10 ?
11 def get_pytorch_onnx_model(original_model):
12     # define the directory for further converted model save
13     onnx_model_path = dirname
14     # define the name of further converted model
15     onnx_model_name = "deeplabv3_resnet101.onnx"
16 ?
17     # create directory for further converted model
18     os.makedirs(onnx_model_path, exist_ok=True)
19 ?
20     # get full path to the converted model
21     full_model_path = os.path.join(onnx_model_path, onnx_model_name)
22 ?
23     # generate model input
24     generated_input = Variable(
25         torch.randn(1, 3, 448, 448)
26     )
27 ?
28     # model export into ONNX format
29     torch.onnx.export(
30         original_model,
31         generated_input,
32         full_model_path,
33         verbose=True,
34         input_names=["input"],
35         output_names=["output",'aux'],
36         opset_version=11
37     )
38 ?
39     return full_model_path
40 ?
41 ?
42 def main():
43     # initialize PyTorch ResNet-101 model
44     original_model = models.segmentation.deeplabv3_resnet101(pretrained=True)
45 ?
46     # get the path to the converted into ONNX PyTorch model
47     full_model_path = get_pytorch_onnx_model(original_model)
48     print("PyTorch ResNet-101 model was successfully converted: ", full_model_path)
49 ?
50 ?
51 if __name__ == "__main__":
52     main()

View Code

我們會發現，基于pytorch的DeepLabv3模型獲取和之前的mask rcnn模型大同小異，

2、關于deeplabv3_resnet101

我們使用的模型是：deeplabv3_resnet101，該模型回傳兩個張量，與輸入張量相同，但有21個classes，輸出[“out”]包含語意掩碼，而輸出[“aux”]包含每像素的輔助損失值，在推理模式中，輸出[‘aux]沒有用處，因此，輸出“out”形狀為（N、21、H、W），我們在轉模型的時候設定H，W為448，N一般為1；

我們的模型是基于VOC2012資料集 VOC2012資料集分為20類，包括背景為21類，分別如下：
