一 OpenShift網路實作

1.1 軟體定義網路(SDN)

默認情況下，Docker網路使用僅使用主機虛機網橋bridge，主機內的所有容器都連接至該網橋，連接到此橋的所有容器都可以彼此通信，但不能與不同主機上的容器通信，通常，這種通信使用埠映射來處理，其中容器埠系結到主機上的埠，所有通信都通過物理主機上的埠路由，當有大量主機和容器時，使用此模式，需要手動管理所有埠系結非常不現實，為了支持跨集群的容器之間的通信，OpenShift容器平臺使用了軟體定義的網路(SDN)方法，軟體定義的網路是一種網路模型，它通過幾個網路層的抽象來管理網路服務，SDN將處理流量的軟體(稱為控制平面)和路由流量的底層機制(稱為資料平面)解耦，SDN支持控制平面和資料平面之間的通信，在OpenShift Container Platform 3.9中（之后簡稱OCP），管理員可以為pod網路配置三個SDN插件:

ovs-subnet：默認插件，子網提供了一個flat pod網路，其中每個pod可以與其他pod和service通信，

ovs-multitenant：該為pod和服務提供了額外的隔離層，當使用此插件時，每個project接收一個惟一的虛擬網路ID (VNID)，該ID標識來自屬于該project的pod的流量，通過使用VNID，來自不同project的pod不能與其他project的pod和service通信，

ovs-networkpolicy：此插件允許管理員使用NetworkPolicy物件定義自己的隔離策略，

cluster network由OpenShift SDN建立和維護，它使用Open vSwitch創建overlay網路，master節點不能通過集群網路訪問容器，除非master同時也為node節點， 注意：VNID為0的project可以與所有其他pod通信，在OpenShift容器平臺中，默認專案的VNID為0，

1.2 Kubernetes SDN Pod

在默認的OpenShift容器平臺安裝中，每個pod都有一個惟一的IP地址，pod中的所有容器都對外表現在相同的主機上，給每個pod提供自己的IP地址意味著，在埠分配、網路、DNS、負載平衡、應用程式配置和遷移方面，pod被視為物理主機或虛擬機的獨立節點（僅從網路層面看待）， Kubernetes提供了service的概念，在任何OpenShift應用程式中，service都是必不可少的資源，service充當一個或多個pod前的負載平衡器，該service提供一個固定的IP地址，并且允許與pod通信，而不必跟蹤單獨的pod IP地址， kubernetes services networking_v1

大多數實際應用程式都不是作為單個pod運行的，它們需要水平伸縮，這樣應用程式就可以在許多pod上運行，以滿足不斷增長的用戶需求，在OpenShift集群中，pod不斷地在集群中的節點之間創建和銷毀，每次創建pod時，它們都會獲得一個不同的IP地址，一個service提供一個單獨的、惟一的IP地址供其他pod使用，而不依賴于pod運行的節點，因此一個pod不必一定需要發現另一個pod的IP地址，客戶端通過service的請求在不同pod之間實作負載均衡，

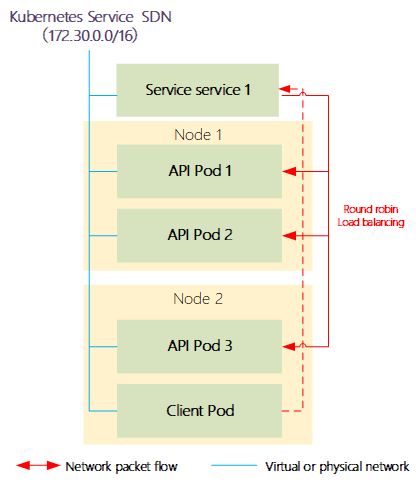

1.3 Kubernetes SDN Service

service背后運行的一組pod由OpenShift容器平臺自動管理，每個service都被分配了一個唯一的IP地址供客戶端連接，這個IP地址也來自OpenShift SDN，它與pod的內部網路不同，也只在集群中可見，每個與selector匹配的pod都作為endpoint添加到service資源中，當創建和銷毀pods時，service后面的endpoint將自動更新， service yaml語法：

  1 - apiVersion: v1
  2   kind: Service			#宣告資源型別
  3   metadata:
  4     labels:
  5       app: hello-openshift
  6       name: hello-openshift	#服務的唯一名稱
  7   spec:
  8     ports:，
  9     - name: 8080-tcp
 10       port: 8080		#服務對外公開的埠客戶機連接到服務埠
 11       protocol: TCP
 12       targetPort: 8080		#targetPort屬性必須匹配pod容器定義中的containerPort，服務將資料包轉發到pod中定義的目標埠，
 13     selector:			#該服務使用selector屬性查找要轉發資料包的pod，目標pod的元資料中需要有匹配的標簽，如果服務發現多個具有匹配標簽的pod，它將在它們之間實作負載
 14       app: hello-openshift
 15       deploymentconfig: hello-openshift

1.4 service對外暴露

默認情況下，pod和service IP地址不能從OpenShift集群外部訪問，對于需要從OpenShift集群外部訪問服務的應用程式，可以通過以下三種方式， HostPort/HostNetwork：在這種方法中，client可以通過主機上的網路埠直接訪問集群中的應用程式pod，應用程式pod中的埠被系結到運行該pod的主機上的埠，這種方法在集群中運行大量pod時，存在埠沖突的風險， NodePort：這是一種較老的基于Kubernetes的方法，通過系結到node主機上的可用埠，將service公開給外部客戶端，然后node主機代理到service IP地址的連接，使用oc edit svc命令編輯服務屬性，指定NodePort的型別，并為NodePort屬性提供埠值，OpenShift然后通過node主機的公共IP地址和nodePort中設定的埠值代理到服務的連接，這種方法支持非http通信， OpenShift routes：OpenShift中的推薦方式，它使用唯一的URL公開服務，使用oc expose命令公開用于外部訪問的服務，或者從OpenShift web控制臺公開服務，在這種方法中，目前只支持HTTP、HTTPS、TLS whit SNI和WebSockets，附圖：顯示了NodePort服務如何允許外部訪問Kubernetes服務， kubernetes nodeport services_v1

service nodeport yaml語法：

  1 apiVersion: v1
  2 kind: Service
  3 metadata:
  4 ...
  5 spec:
  6   ports:
  7   - name: 3306-tcp
  8     port: 3306
  9     protocol: TCP
 10     targetPort: 3306	#pod目標埠，即需要和pod定義的埠匹配
 11     nodePort: 30306	#OpenShift集群中主機上的埠，暴露給外部客戶端
 12   selector:
 13     app: mysqldb
 14     deploymentconfig: mysqldb
 15     sessionAffinity: None
 16   type: NodePort	#服務的型別，如NodePort
 17 ...

OpenShift將服務系結到服務定義的nodePort屬性中定義的值，并為集群中所有node（包括master）上的流量打開該埠，外部客戶端可以連接到node埠上的任何節點的公共IP地址來訪問服務，請求會在服務后面的各個pod之間實作輪詢的負載平衡， OpenShift route主要限于HTTP和HTTPS流量，但是節點埠可以處理非HTTP流量，當設定好公開的埠后，客戶機可以使用TCP或UDP的協議連接到該埠， 提示：預設情況下，NodePort屬性的埠號限制在30000-32767之間，可通過在OpenShift主組態檔中配置范圍， node port在集群中的所有node上都是打開的，包括master節點，如果沒有提供node埠值，OpenShift將自動在配置范圍內分配一個隨機埠，

1.5 pod訪問外部網路

pod可以使用其主機的地址與外部網路通信，只要主機能夠決議pod需要到達的服務器，pod就可以使用網路地址轉換(network address translation, NAT)機制與目標服務器通信，

二 OpenShift SDN練習

2.1 前置準備

[student@workstation ~]$ lab install-prepare setup [student@workstation ~]$ cd /home/student/do280-ansible [student@workstation do280-ansible]$ ./install.sh 提示：以上準備為部署一個正確的OpenShift平臺，

2.2 本練習準備

[student@workstation ~]$ lab openshift-network setup #準備本實驗環境

2.3 創建應用

[student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com [student@workstation ~]$ oc new-project network-test #創建project [student@workstation ~]$ oc new-app --name=hello -i php:7.0 http://registry.lab.example.com/scaling [student@workstation ~]$ oc get pods NAME READY STATUS RESTARTS AGE hello-1-build 1/1 Running 0 8s

2.4 擴展應用

[student@workstation ~]$ oc scale --replicas=2 dc hello [student@workstation ~]$ oc get pods -o wide NAME READY STATUS RESTARTS AGE IP NODE hello-1-kszfh 1/1 Running 0 11m 10.128.0.21 node1.lab.example.com hello-1-q7wk2 1/1 Running 0 11m 10.129.0.37 node2.lab.example.com

2.5 測驗訪問

[student@workstation ~]$ curl http://10.128.0.21:8080 curl: (7) Failed connect to 10.128.0.21:8080; Network is unreachable [root@node1 ~]# curl http://10.128.0.21:8080

  1 <html>
  2  <head>
  3   <title>PHP Test</title>
  4  </head>
  5  <body>
  6  <br/> Server IP: 10.128.0.21
  7  </body>
  8 </html>
  9 [root@node1 ~]# curl http://10.129.0.37:8080
 10 <html>
 11  <head>
 12   <title>PHP Test</title>
 13  </head>
 14  <body>
 15  <br/> Server IP: 10.129.0.37
 16  </body>
 17 </html>

提示：默認情況下，pod的ip屬于內部，集群內部節點可以使用pod ip訪問，集群外部（如workstation）無法訪問， [student@workstation ~]$ oc get svc hello NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE hello ClusterIP 172.30.253.212 <none> 8080/TCP 14m [student@workstation ~]$ curl http://172.30.253.212:8080 curl: (7) Failed connect to 172.30.253.212:8080; Network is unreachable [root@node1 ~]# curl http://172.30.253.212:8080 #驗證負載均衡

  1 <html>
  2  <head>
  3   <title>PHP Test</title>
  4  </head>
  5  <body>
  6  <br/> Server IP: 10.128.0.21
  7  </body>
  8 </html>
  9 [root@node1 ~]# curl http://172.30.253.212:8080		#驗證負載均衡
 10 <html>
 11  <head>
 12   <title>PHP Test</title>
 13  </head>
 14  <body>
 15  <br/> Server IP: 10.129.0.37
 16  </body>
 17 </html>

提示：默認情況下，cluster的ip屬于內部，集群內部節點可以使用cluster ip訪問，集群外部（如workstation）無法訪問，

2.6 檢查服務

[student@workstation ~]$ oc describe svc hello Name: hello Namespace: network-test Labels: app=hello Annotations: openshift.io/generated-by=OpenShiftNewApp Selector: app=hello,deploymentconfig=hello Type: ClusterIP IP: 172.30.253.212 Port: 8080-tcp 8080/TCP TargetPort: 8080/TCP Endpoints: 10.128.0.21:8080,10.129.0.37:8080 Session Affinity: None Events: <none> 解釋： endpoint：顯示請求路由到的pod IP地址串列，當pod有更新后，endpoint將自動更新， Selector：OpenShift使用為pods定義的選擇器和標簽來使用給定的集群IP，以便實作應用的負載均衡，如上所示為OpenShift將此服務的請求路由到所有標記為app=hello和deploymentconfig=hello的pod，

2.7 檢查pod

[student@workstation ~]$ oc describe pod hello-1-kszfh

2.8 設定外部訪問

使用NodePort方式設定外部訪問， [student@workstation ~]$ oc edit svc hello

  1 apiVersion: v1
  2 kind: Service
  3 metadata:
  4   annotations:
  5     openshift.io/generated-by: OpenShiftNewApp
  6   creationTimestamp: 2019-07-19T15:50:09Z
  7   labels:
  8     app: hello
  9   name: hello
 10   namespace: network-test
 11   resourceVersion: "24496"
 12   selfLink: /api/v1/namespaces/network-test/services/hello
 13   uid: e348e2a3-aa3c-11e9-b230-52540000fa0a
 14 spec:
 15   clusterIP: 172.30.253.212
 16   ports:
 17   - name: 8080-tcp
 18     port: 8080
 19     protocol: TCP
 20     targetPort: 8080
 21     nodePort: 30800
 22   selector:
 23     app: hello
 24     deploymentconfig: hello
 25   sessionAffinity: None
 26   type: NodePort
 27 status:

2.9 驗證外部訪問

[student@workstation ~]$ curl http://node1.lab.example.com:30800

  1 <html>
  2  <head>
  3   <title>PHP Test</title>
  4  </head>
  5  <body>
  6  <br/> Server IP: 10.128.0.21
  7  </body>
  8 </html>

[student@workstation ~]$ curl http://node2.lab.example.com:30800

  1 <html>
  2  <head>
  3   <title>PHP Test</title>
  4  </head>
  5  <body>
  6  <br/> Server IP: 10.129.0.37
  7  </body>
  8 </html>

2.10 使用pod shell

[student@workstation ~]$ oc rsh hello-1-kszfh #使用pod的shell sh-4.2$ curl http://services.lab.example.com

三 OpenShift router

3.1 OpenShift route概述

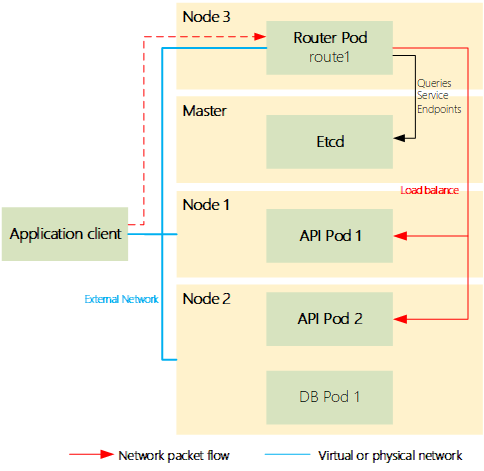

OpenShift service允許在OpenShift中的pod之間進行網路訪問； OpenShift routes允許從OpenShift外部對pods進行網路訪問， openshift routes_v1

路由概念上是通過連接公網IP和DNS主機名訪問內網service IP，在實踐中，為了提高性能和減少延遲，OpenShift route通過OpenShift創建的網路直接連接到pod，使用該服務只查找endpoint，service只是協助查詢Pod地址， OpenShift 路由功能由router service提供，該服務在OpenShift實體中作為一個pod運行，可以像任何其他常規pod一樣伸縮和復制，router service基于開源軟體HAProxy實作， OpenShift route配置的公共DNS主機名需要指向運行router的節點的公共IP地址，route pod與常規應用程式pod不同，它系結到節點的公共IP地址，而不是內部pod網路，這通常使用DNS通配符配置，

  1 - apiVersion: v1
  2   kind: Route				#宣告為route型別
  3   metadata:
  4     creationTimestamp: null
  5     labels:
  6       app: quoteapp
  7     name: quoteapp				#路由器名字
  8   spec:
  9     host: quoteapp.apps.lab.example.com	#與route關聯的FQDN，必須預先配置，以決議到OpenShift route pod運行的節點的IP地址
 10     port:
 11       targetPort: 8080-tcp
 12   to:					#一個物件，該物件宣告此route指向的資源型別(在本例中是OpenShift service)，以及該資源的名稱(quoteapp)
 13     kind: Service
 14     name: quoteapp

提示：不同資源型別可以使用相同的名稱，如一個名為quoteapp的route可以指向一個名為quoteapp的service， service通過selector與pod的label進行匹配，router通過name與service的name匹配，

3.2 創建route

創建route最簡單和推薦的方法是使用oc expose命令，將service資源名稱作為輸入引數，--name選項可用于控制route資源的名稱，--hostname選項可用于為route提供自定義主機名，示例： [user@demo ~]$ oc expose service quote \ --name quote --hostname=quoteapp.apps.lab.example.com 從模板或不帶--hostname引數的oc expose命令創建的路由，命名方式為： <route-name>-<project-name>.<default-domain> 解釋 route-name：route的名稱，或原始資源的名稱； project-name：包含資源的專案的名稱； default-domain：該值是在OpenShift master上配置的，它對應于作為安裝OpenShift先決條件列出的通配符DNS域，例如，在OpenShift集群中名為test的project中創建一條名為quote的路由，其中子域為apps.example.com，則FQDN為quote-test.apps.example.com 注意：承載通配符域的DNS服務器不知道任何route的主機名，它只將任何名稱決議為已配置的ip，只有OpenShift route知道route主機名，將每個主機都當作HTTP虛擬主機，無效的通配符域主機名，即不與任何route對應的主機名，將被OpenShift路由器阻塞，通過向oc create提供JSON或YAML資源定義檔案，也可以像其他OpenShift資源一樣創建route資源， oc new-app命令在從容器映像、Dockerfiles或應用程式源代碼構建pod時不創建route資源， oc new-app命令不知道pod是否打算從OpenShift實體外部訪問，當oc new-app命令從模板創建一組pod時，沒有什么可以阻止模板將路由資源包含到應用程式中，

3.3 查找默認subdomain

默認路由子域是在OpenShift組態檔master-config.yaml中的routingConfig欄位中定義，使用關鍵字subdomain， routingConfig: subdomain: apps.example.com 默認情況下，OpenShift HAProxy route系結到主機埠80 (HTTP)和443 (HTTPS)，route必須放置在這些埠不使用的節點上，或者，可以通過設定ROUTER_SERVICE_HTTP_PORT和ROUTER_SERVICE_HTTPS_PORT環境變數來配置路由器監聽其他埠. 路由器支持以下協議：

HTTP

HTTPS with SNI

WebSockets

TLS with SNI

3.4 routing型別和選項

路由可以是安全的，也可以是非安全的，安全route提供了使用幾種型別的TLS方式來向客戶端提供證書的能力，不安全路由是最容易配置的，因為它們不需要密鑰或證書，但是安全路由會加密進出pod的流量，在創建安全路由之前，需要生成TLS證書，示例：如下步驟創建名為test.example.com的路由創建一個簡單的自簽名證書，

使用openssl命令創建私鑰：

[user@demo ~]$ openssl genrsa -out example.key 2048

使用生成的私鑰創建證書簽名請求(CSR)：

[user@demo ~]$ openssl req -new -key example.key -out example.csr -subj "/C=US/ST=CA/L=Los Angeles/O=Example/OU=IT/CN=test.example.com"

使用密鑰和CSR生成證書

[user@demo ~]$ openssl x509 -req -days 366 -in example.csr -signkey example.key -out example.crt

當證書準備好時，創建一個edge-terminated的路由

[user@demo ~]$ oc create route edge --service=test \ --hostname=test.example.com \ --key=example.key --cert=example.crt

3.5 通配符子域

wildcard policy允許用戶定義domain中所有主機的route，route可以使用wildcardPolicy欄位將wildcard policy指定為其配置的一部分，OpenShift路由器支持通配符路由，通過設定路由器部署配置中的ROUTER_ALLOW_WILDCARD_ROUTES環境變數為true，從而可將wildcardPolicy屬性設定為子域的任何route都由路由器提供服務，路由器根據route的通配符策略暴露相關的service，示例：如下下示例表示對于三個不同的路由，a.lab.example.com、b.lab.example.com和c.lab.example.com，它們應該路由到一個名為test的OpenShift服務，可以使用通配符策略配置路由，

將路由器作為集群管理用戶處理通配符路由

[user@demo ~]$ oc scale dc/router --replicas=0 [user@demo ~]$ oc set env dc/router ROUTER_ALLOW_WILDCARD_ROUTES=true [user@demo ~]$ oc scale dc/router --replicas=1

使用通配符策略創建新路由

[user@demo ~]$ oc expose svc test --wildcard-policy=Subdomain \ --hostname='www.lab.example.com'

3.6 管理route

在master節點上，在default中查找router [root@master]# oc project default [root@master]# oc get pods 在master節點上，檢查路由器環境變數，以找到運行在pod中的HAProxy行程的連接引數 [root@master]# oc env pod router-1-32toa --list | tail -n 6 提示：當創建路由器時，STATS_PASSWORD變數中的密碼是隨機生成的，STATS_USERNAME和STATS_PORT變數有固定的默認值，但是它們都可以在路由器創建時更改， 在router運行的節點上，配置firewall-cmd以打開STATS_PORT變數指定的埠， [root@node ~]# firewall-cmd --permanent --zone=public --add-port=1936 [root@node ~]# firewall-cmd --reload 打開web瀏覽器并訪問HAProxy statistics URL 為 http://nodeIP:STATS_PORT/，在User Name欄位中輸入STATS_USERNAME的值，在Password欄位中輸入STATS_PASSWORD的值，然后單擊OK，則會顯示的HAProxy metrics頁面，

四創建Route練習

4.1 前置準備

準備完整的OpenShift集群，參考《003.OpenShift網路》2.1，

4.2 本練習準備

[student@workstation ~]$ lab secure-route setup #準備本實驗環境

4.3 創建應用

[student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com [student@workstation ~]$ oc new-project secure-route #創建project [student@workstation ~]$ oc new-app --docker-image=registry.lab.example.com/openshift/hello-openshift --name=hello [student@workstation ~]$ oc get pods -o wide NAME READY STATUS RESTARTS AGE IP NODE hello-1-wwgkr 1/1 Running 0 20s 10.129.0.38 node2.lab.example.com

4.4 創建TLS證書

[student@workstation ~]$ cd /home/student/DO280/labs/secure-route/ #使用環境中的腳本快速創建TLS自簽名證書 [student@workstation secure-route]$ ./create-cert.sh

4.5 創建route

[student@workstation secure-route]$ ll -rw-r--r--. 1 student student 550 Aug 7 2018 commands.txt -rwxr-xr-x. 1 student student 506 Jul 19 2018 create-cert.sh -rw-rw-r--. 1 student student 1224 Jul 20 10:43 hello.apps.lab.example.com.crt -rw-rw-r--. 1 student student 1017 Jul 20 10:43 hello.apps.lab.example.com.csr -rw-rw-r--. 1 student student 1679 Jul 20 10:43 hello.apps.lab.example.com.key [student@workstation secure-route]$ oc create route edge \ > --service=hello --hostname=hello.apps.lab.example.com \ > --key=hello.apps.lab.example.com.key \ > --cert=hello.apps.lab.example.com.crt

4.6 確認驗證

[student@workstation secure-route]$ oc get route NAME HOST/PORT PATH SERVICES PORT TERMINATION WILDCARD hello hello.apps.lab.example.com hello 8080-tcp edge None [student@workstation secure-route]$ oc get route hello -o yaml #以yaml格式查看route

4.7 測驗訪問

[student@workstation ~]$ curl http://hello.apps.lab.example.com #以http形式訪問會無法轉發至后端任何pod

  1 ……
  2       <h1>Application is not available</h1>
  3       <p>The application is currently not serving requests at this endpoint. It may not have been started or is still starting.</p>
  4 ……

[student@workstation ~]$ curl -k -vvv https://hello.apps.lab.example.com #以https形式訪問

  1 ……
  2 Hello OpenShift!
  3 * Connection #0 to host hello.apps.lab.example.com left intact
  4 ……

4.8 非安全形式訪問

由于加密的通信在路由器上終止，并且請求使用不安全的HTTP轉發到pods，所以可以使用pod IP地址通過普通HTTP訪問應用程式，為此，請使用oc get pods -o命令中指定的IP地址， [student@workstation secure-route]$ oc get pod -o wide NAME READY STATUS RESTARTS AGE IP NODE hello-1-wwgkr 1/1 Running 0 21m 10.129.0.38 node2.lab.example.com [root@node1 ~]# curl -vvv http://10.129.0.38:8080 clipboard

五 OpenShift網路綜合實驗

5.1 前置準備

準備完整的OpenShift集群，參考《003.OpenShift網路》2.1，

5.2 本練習準備

[student@workstation ~]$ lab network-review setup

5.3 驗證所需資源

[student@workstation ~]$ oc login -u developer -p redhat \ https://master.lab.example.com [student@workstation ~]$ oc get pod -o wide NAME READY STATUS RESTARTS AGE IP NODE hello-openshift-1-6ls8z 1/1 Running 0 2m 10.128.0.23 node1.lab.example.com [student@workstation ~]$ oc get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE hello-openshift ClusterIP 172.30.124.237 <none> 8080/TCP,8888/TCP 2m [student@workstation ~]$ oc get route NAME HOST/PORT PATH SERVICES PORT TERMINATION WILDCARD hello-openshift hello.apps.lab.example.com hello-opensift 8080-tcp None

5.4 測驗訪問

[student@workstation ~]$ curl http://hello.apps.lab.example.com #測驗http訪問

  1 ……
  2       <h1>Application is not available</h1>
  3       <p>The application is currently not serving requests at this endpoint. It may not have been started or is still starting.</p>
  4 ……

[root@node1 ~]# curl http://10.128.0.23:8080 #測驗使用pod ip訪問 Hello OpenShift! [root@node1 ~]# curl http://172.30.124.237:8080 #測驗使用cluster ip訪問 curl: (7) Failed connect to 172.30.124.237:8080; Connection refused

5.5 TS cluster故障

[student@workstation ~]$ oc describe svc hello-openshift -n network-review clipboard

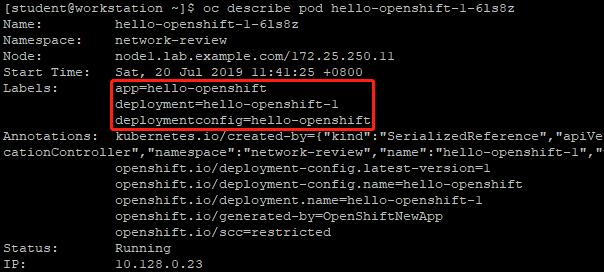

提示：由上可知，沒有endpoint，endpoint是使用selector對pod的label進行匹配， [student@workstation ~]$ oc describe pod hello-openshift-1-6ls8z #查看pod詳情 clipboard

故障點：由上可知，Selector的label不一致，則沒有標記為hello_openshift的pod能進行匹配， [student@workstation ~]$ oc edit svc hello-openshift

  1 ……
  2   selector:
  3     app: hello-openshift
  4     deploymentconfig: hello-openshift
  5   sessionAffinity: None
  6 ……

5.6 測驗訪問

[root@node1 ~]# curl http://10.128.0.23:8080 #測驗使用pod ip訪問 Hello OpenShift! [root@node1 ~]# curl http://172.30.124.237:8080 #再次測驗 Hello OpenShift! [student@workstation ~]$ curl http://hello.apps.lab.example.com #測驗http訪問

  1 ……
  2       <h1>Application is not available</h1>
  3       <p>The application is currently not serving requests at this endpoint. It may not have been started or is still starting.</p>
  4 ……

5.7 TS route故障

[student@workstation ~]$ oc describe route hello-openshift clipboard

故障點：由上可知，此路由沒有endpoint，即對route的URL請求沒有后端endpoint進行回應，路由器查詢service的endpoint，并注冊有效的endpoint來實作負載平衡，同時發現service名稱中有一個拼寫錯誤，它應該是hello-openshift， [student@workstation ~]$ oc edit route hello-openshift

  1 ……
  2 spec:
  3   host: hello.apps.lab.example.com
  4   port:
  5     targetPort: 8080-tcp
  6   to:
  7     kind: Service
  8     name: hello-openshift
  9     weight: 100
 10   wildcardPolicy: None
 11 ……

[root@node1 ~]# curl http://hello.apps.lab.example.com #再次測驗 Hello OpenShift!

5.8 確認驗證

[student@workstation ~]$ lab network-review grade #使用腳本判斷
