打算整理匯編語言與介面微機這方面的學習記錄，本部分介紹8086的總線，
參考資料
- 西電《微機原理與系統設計》周佳社
- 西交《微機原理與介面技術》
- 課本《匯編語言與介面技術》王讓定
- 小甲魚《匯編語言》

1. 總線定義與分類

講道理這部分學校老師不強調這個，尤其是引腳（說我們記不住），而視頻里老師講得很多，

總線是計算機系統中傳輸各類資訊的公共通道，按照功能層次，有四類：

片內總線

連接集成電路芯片內部各個功能單元的資訊通路，
元件級總線（板內總線）

連接同一個插板內各個元件的總線，類似于PCB板上的走線，
內總線/系統總線（版級總線）

連接各個插件板（微處理之間器、主存盤器、I/O介面）之間的通路，PCI、ISA、STD總線就是這一層次，

本章涉及也是這一層次的總線，
外總線/通信總線（I/O總線）

連接微機主體與I/O設備、儀表以及其他微機的總線，

視頻里老師就講到這里，課本上后面又講解了幾個系統總線，我對PCI比較感興趣，作業系統課程設計也用到了這個總線，不過微機角度的PCI主要是結構、時序方面，對編程要求不大，

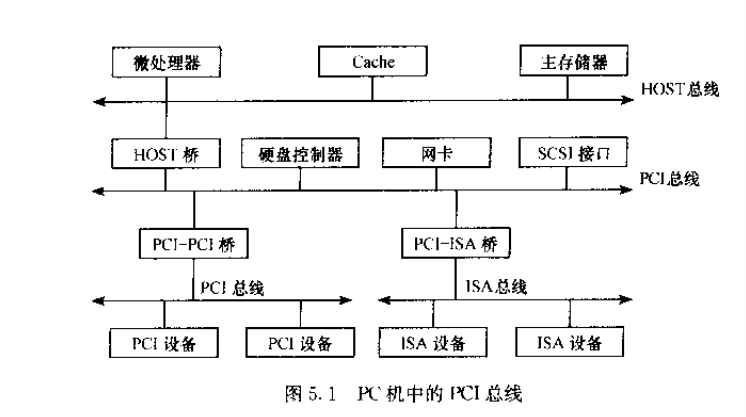

上圖5.1是一個具備PCI總線的典型結構，里面有3個總線（HOST PCI ISA）以及3個橋設備
HOST總線也稱存盤總線，連接微處理器、Cache、記憶體
PCI總線連接高速I/O介面，因此這些設備也稱為PCI設備
HOST橋：也叫PCI總線控制器，連接HOST和PCI，
PCI-PCI橋：擴展PCI總線，
PCI-ISA橋：擴展接入標準，符合ISA的設備也可以接入系統，
橋設備的用處：
- 地址空間映射
- 資料緩沖，因為PCI總線基本是突發事件傳送，沒有緩沖，加上橋設備可以處理時序、流量等更多情況，
- 實作不同層次總線的協議和電平轉換，

2. 幾種常用芯片

這塊沒學過，應該電信方面的數電學過，數字邏輯沒有講過，匯編這門課也沒有講（好像），不整理了，總而總之，這幾個芯片是用于總線驅動、管理的封裝好的電路，

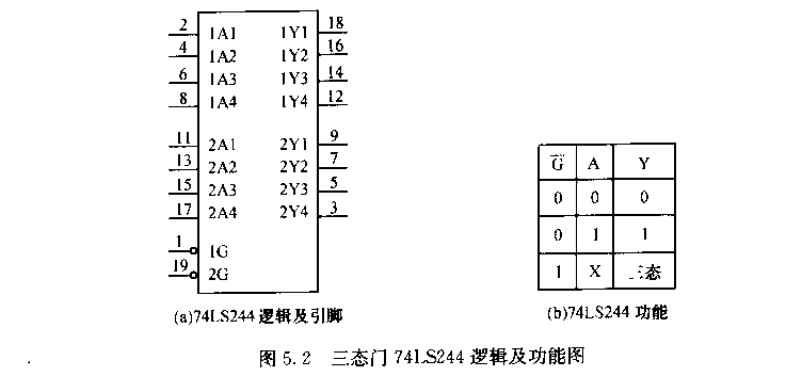

2.1 74LS244

8位資料單向緩沖器，可用作輸入埠的緩沖，

2.2 74LS245

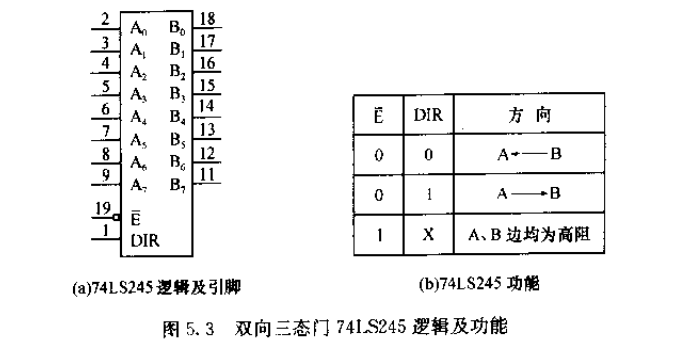

8位資料雙向緩沖器，可以用作總線連接的雙向緩沖，也能當做74LS244來用（Dir接地，常0），工程中也更常使用74LS245，

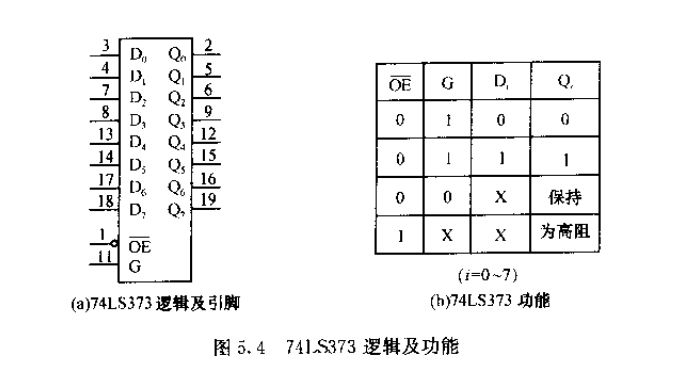

2.3 74LS373/74LS374

8位鎖存器，常讓OE接地==0，74LS374與之類似，只是G端變為CP時鐘，時鐘上升沿能夠保持資料，

3. 8086引腳功能以及總線形成

為什么又要說引腳呢？引腳就是微處理器級總線，微處理器通過微處理器級總線/引腳與外面的IO電路連接，組成主機板系統，也就形成了系統級總線，

說實話這部分雖然打通數電微機和計組，但是，但這個角度比較難理解，從邏輯設計Verilog角度比較好理解時序，時序是人可以設計出來的，只不過到了8086微機中，Intel規定了一切，

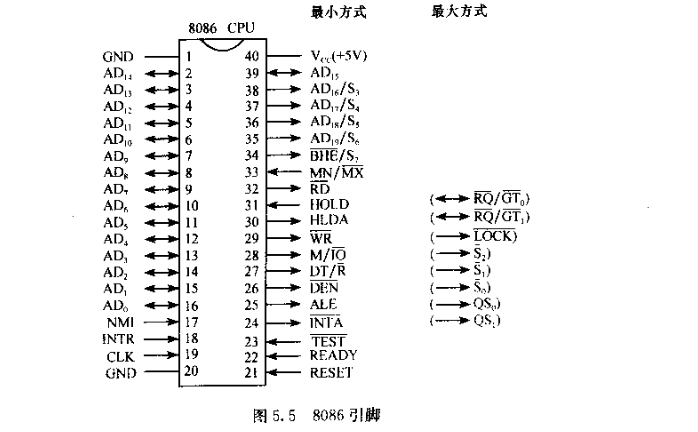

整體上看，8086是40根引腳雙列直插，部分引腳分時復用，有兩種功能，電源電壓為+5V±10%
RESET，復位信號，高電平有效，這里老師講了8254時鐘發生器，使得RESET和時鐘上升沿一起到來（具體實作不關心了），RESET信號的高電平有效至少要持續4T才能復位，

復位后，DS、ES、SS、IP、PSW、指令佇列暫存器都清0，CS=0FFFFH，所以啟動地址cs:ip是FFFF0H，其他通用暫存器值不確定，

對于FFFF0H，已經在記憶體的很高地址，所以接下來需要遠程跳：jmp far ptr xxxxh，向低地址跳轉，51單片機的復位中PC暫存器直接置0就沒有這個問題，
clk時鐘輸入引腳，8086的作業時鐘<5MHZ，基本的總線周期是4個時鐘周期，而非基本總線周期則是3個clk+1個等待周期，
MN/MX fei：作業模式選擇，加高電平--最小方式；加低電平--最大方式，兩種方式不同的是上圖中24~31腳，
- 最小模式下，CPU對外部存盤器、IO的讀寫等控制信號由CPU直接產生，適合構成單處理器系統，
- 最大模式下，不由CPU直接產生，而由8086CPU外部的總線控制器芯片8288產生，CPU通過26、27、28引腳來控制8288，8288來譯碼并產生相應控制信號，適合構成多處理器系統，

3.1 最小方式（重點）

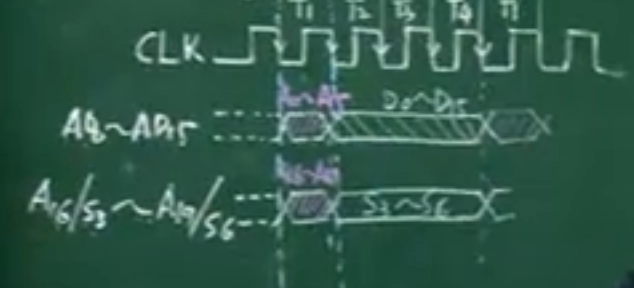

AD0_{AD15、A16/S3}A19/S6：分時復用，地址線和存盤器、IO的資料線；高四位地址線和狀態線，
ALE 地址鎖存：在上圖的T1周期內電位變高，變高就知道了上面最重要的T1已經到來，在拿到T1來到的資訊后就可以拿到16位地址，可以用74LS373來存盤，

注意，這里已經開始和5.3節總線形成一起講了，

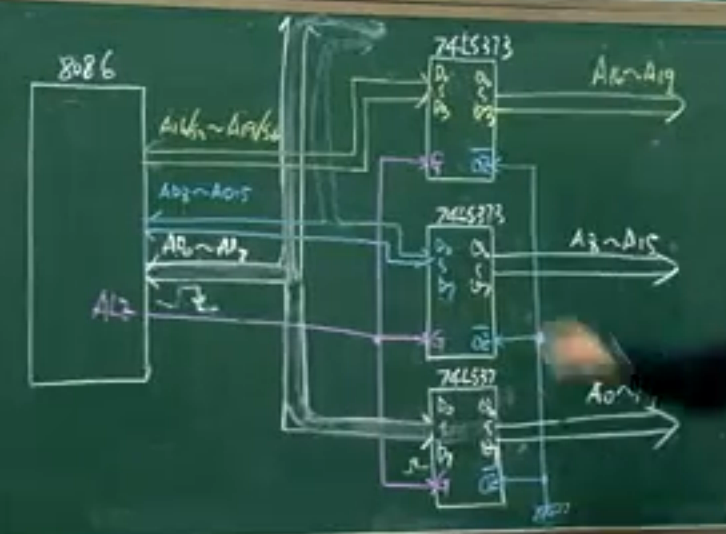

用ALE來作74LS373的G引腳，可以將地址資訊鎖存4周期，3片74LS373（總線形成電路）輸出的A0~A19就是系統級的總線了，

同理，上面介紹的是地址線，資料總線與其他控制信號結合（元件級總線、微處理器級總線），使用74LS245，就能產生資料系統級總線，

還有S3~S6，
- S6沒用
- S5，狀態暫存器的狀態位IF置1，S5==1，

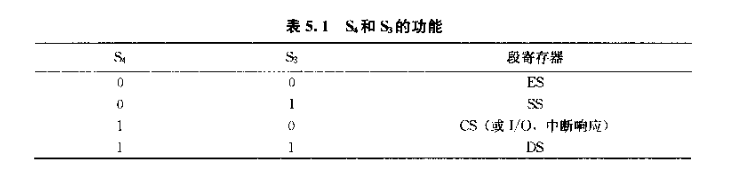

- S4和S3反應CPU目前操作使用的是哪個段暫存器，
DT/(R fei)：資料傳輸方向控制信號，CPU向外輸出高電平，向內輸入低電平，

它的時序：比如開始執行mov [BX],AX，向外輸出，所以T1~T4高電平，之后高或低取決于下一條指令，
DEN fei：資料有效信號，資料傳送進出CPU時，該信號低電平，
M/(IO fei)：高電平為操作存盤器，低電平選擇IO
WR fei：資料信號有效后，產生低電平寫信號，并在資料信號有效結束之前，完成寫操作，

存盤器讀是 RD fei

下面畫8086資料總線的形成電路：

READY：輸入引腳，上升沿采集，下降沿測驗，如果READY為低電平，則CPU就得知設備沒有準備好，在正常總線周期的第四個T內進入TW等待周期，實作慢速設備和快速設備之間的同步

READY的下降沿要和CPU時鐘的下降沿同步，設計比較復雜，這個程序會在8284內做，做到同步輸出，
TEST fei：測驗信號，低電平有效，CPU執行WAIT指令，每隔5個周期對TEST端進行測驗，若高電平繼續等待，低電平進入下一條指令，也能達到快慢設備的同步，

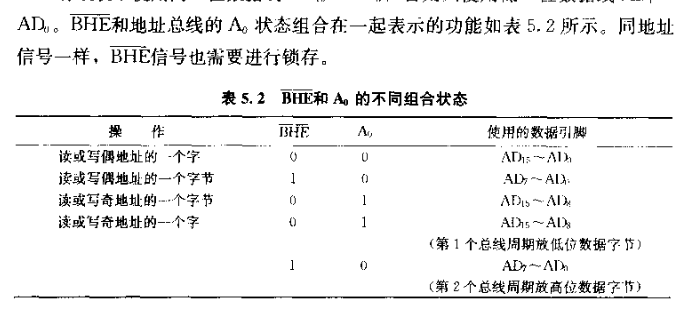

BHEfei/S₇：高位元組允許信號，低電平有效，低電平表示使用高8位資料線，高電平低8位資料線，

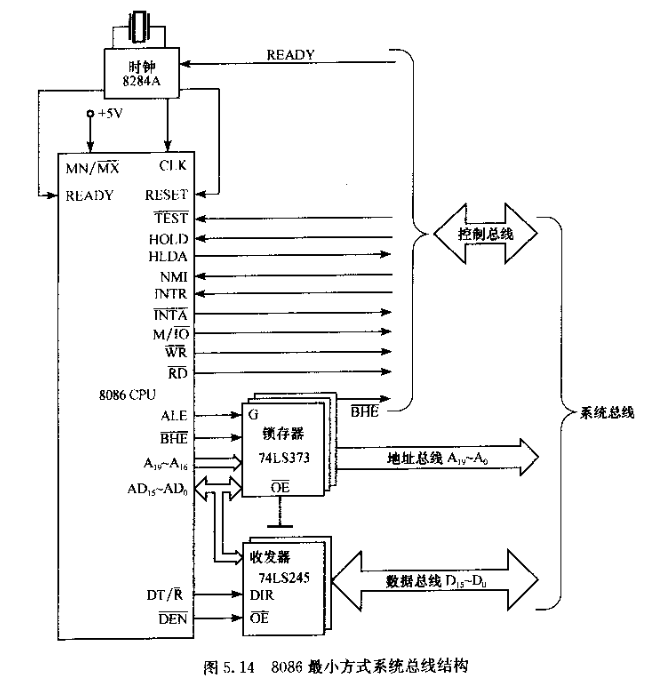

類似于ALE，注意在上圖5.14中，ALE、BHE也鎖存在74LS373，下圖看看：
補充：8086和8088的區別：
- 內部，指令佇列暫存器8086 6位元組，8088 4位元組
- 外部，8086 20根地址線，8088 16根地址線，最小方式下且8086 M/IOfei，8088 IO/Mfei
INTAfei（出，CPU回答是否回應可屏蔽中斷的信號，會連回兩次，第一次回復可回應中斷，第二次問內容，此后資料線低八位拿資料），INTR（入）和NMI，不提了，
HOLD（輸入），其他總線主控設備申請信號，高電平有效，

HLDA（輸出），CPU對總線使用權的應答，如果讓出總線，就高電平，此時CPU的三態引腳全部高阻態，與外界隔離，

控制總線的形成，還是參照上圖5.14，相當于直接引出，

3.2 最大方式

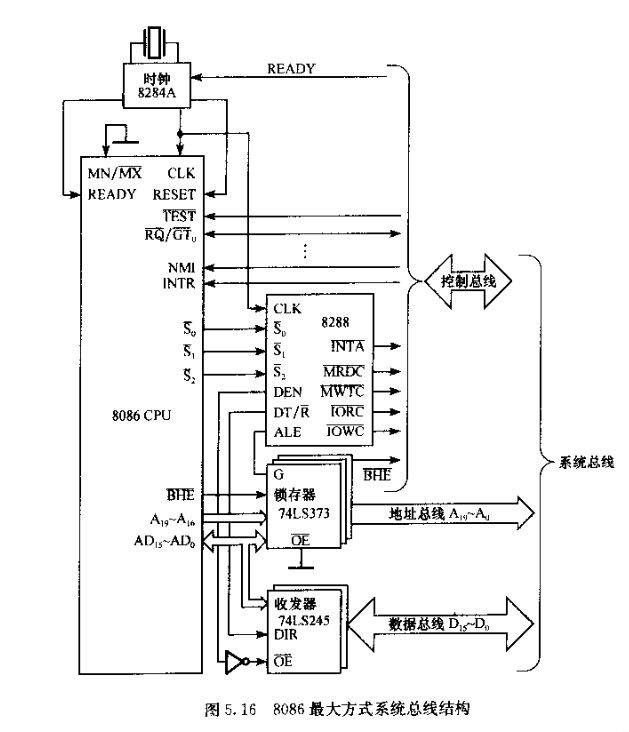

最大方式的總線結構如下圖所示，與最小方式引腳功能有一點不一樣，但方法基本一樣：

引腳功能區分有：

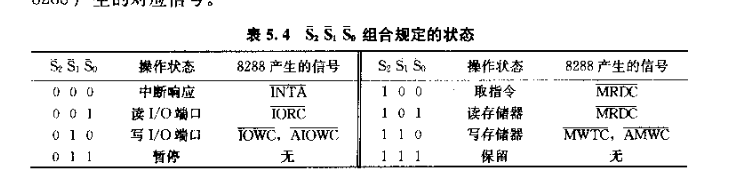

S2 S1 S0，
- 最小模式下，CPU對外部存盤器、IO的讀寫等控制信號由CPU直接產生，適合構成單處理器系統，
- 最大模式下，不由CPU直接產生，而由8086CPU外部的總線控制器芯片8288產生，CPU通過26、27、28引腳來控制8288，8288來譯碼并產生相應控制信號，適合構成多處理器系統，
- 這里最大方式的26、27、28就是S2 S1 S0，

  見本文3.1之前一段，

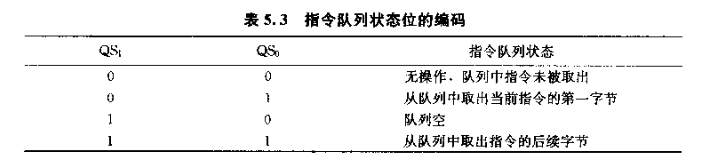

24、25腳：QS1 QS2，表明CPU取指令時的狀態，
30、31腳：RQfei/GT1fei，RGfei/GT0fei，等效于HLDA和HOLD，

當處理器以外的總線主控設備通過這兩個引腳其中之一向CPU申請總線使用權，CPU回復讓出，當主控設備停止使用讓出總線時，再告知CPU自己讓出了總線，

31腳的申請優先級高于30腳，
29腳：LOCKfei，如果某條指令，用戶認為非常重要，不允許其他總線主控設備向CPU申請總線，就在該指令前方加一個<總線封鎖前綴指令LOCK>，此時該29引腳就是低電平，通知總線主控設備總線已經封鎖，
