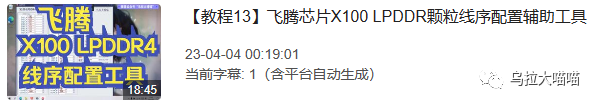

B站講解視頻：
正文內容：
一、

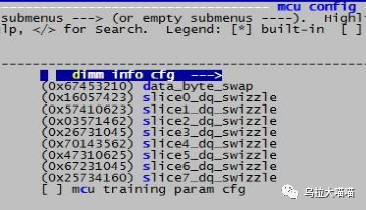

飛騰X100顯存使用LPDDR4時，需要工程師在X100的韌體中去配置線序交換說明，就類似下面這個：
圖1
我們需要輸入每個slice中DQ的線序，也需要輸入slice之間的交換關系，這個作業量也不小，同時容易出現錯誤，所以開發了一款輔助小工具，幫助大家快速配置此資訊，(工具下載在文末)
二、
下面我們先簡單的講述線序配置原則：

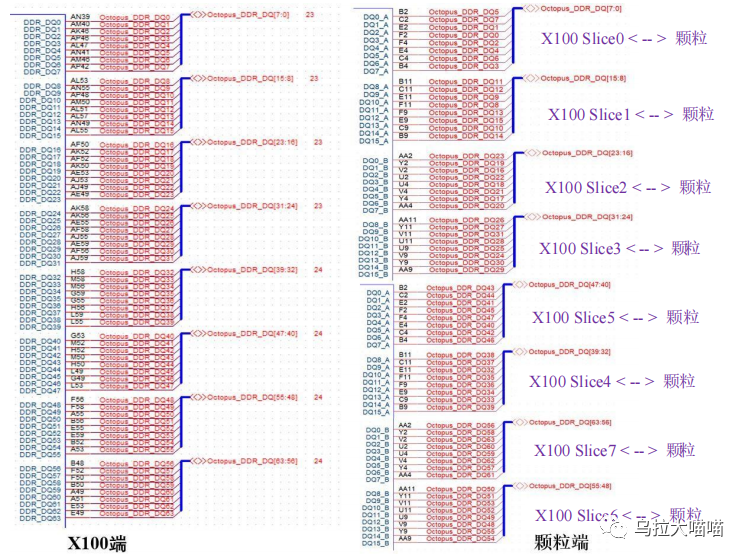

我們以X100 demo圖為例子，demo中X100的顯存是如下圖這樣接的，
左邊是X100端的解法，我們可以看到是DQ一一對應引出的，
右邊是顯存LPDDR4這邊的接法，從DDR顆粒角度來看，以slice0為例，8bit接線并不是一一對應的，是亂序的，
所以，我們就不去關心X100端了，我們只看右邊顆粒端的接線，
圖2

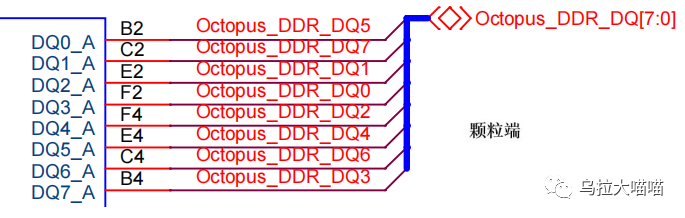

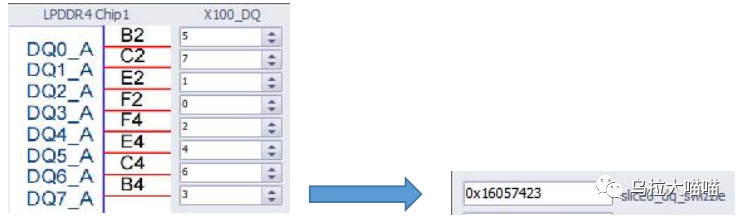

我們取出來LPDDR顆粒端slice0的部分接線，我們可以看到，
LPDDR4的DQ0接到了X100的DQ5上，
LPDDR4的DQ1街道了X100的DQ7上，
……
圖3

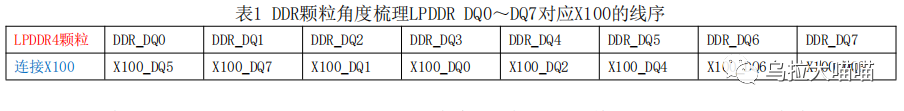

那么我們從DDR顆粒角度來看，我們按照LPDDR DQ0～DQ7的順序（之所以這里是從DQ0～DQ7來梳理，是因為原理圖從上到下是從DQ0～DQ7的，這樣符合直觀習慣），把上面的接線整理成表格：

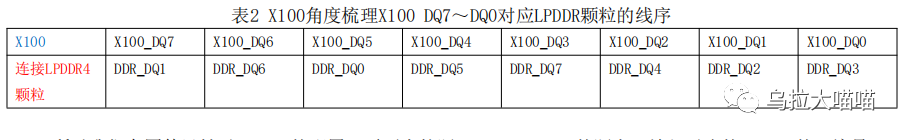

但是因為最終我們是要去配置X100，所以我們的角度就不能以DDR顆粒了，需要從X100的視角來看，所以我們需要把上面的表，從X100的角度，按照DQ7～DQ0的順序進行整理（之所以這里是從DQ7～DQ0來梳理，是因為X100的韌體配置是從DQ7～DQ0來設定的）：
所以我們在韌體里針對slice0的配置，需要去按照X100 DQ7～DQ0的順序，填入對應的LPDDR4的DQ編號，
也就是上表LPDDR4那一行，從左到右去抄一下，也就是16057423，當然配置的時候需要補一個0x，即0x16057423，
圖4
那么這是人工手動去梳理的方法，也就是人工將表1改為表2后，再去填入配置的方法，還是那句話，因為從圖2原理圖設計上看，我們X100那邊不需要去管，只需要看LPDDR那邊，所以直接能從表1就推匯出配置才是我們最需要的，
三、
好，現在我們來看下這個填入資料的規律，我們拋去0x這個不管，其實我們填入0x16057423中的有效資料就是16057423（注意，這個數沒有0x了，我們需要認為他是十進制數，可以念一下，是1千6百零五萬，7千4百二十三），
因為它是十進制，所以我們可以發現：
16057423
=1*10000000 + 6*1000000 + 0*100000 + 5*10000 + 7*1000 + 4*100 + 2*10 + 3*1
=1*10^7 + 6*10^6 + 0*10^5 + 5*10^4 + 7*10^3 + 4*10^2 + 2*10^1 + 3*10^0

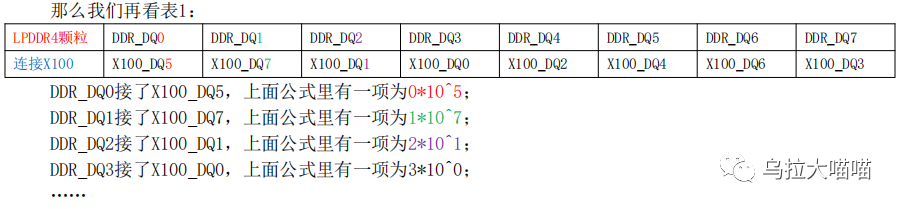

那么我們發現，我們從DDR顆粒角度來看，我們只需要按DQ0～DQ7的順序知道對應的X100的DQ是多少就可以，之后，用DDR的DQ值*10的X100的DQ次方，之后再累加就好了，

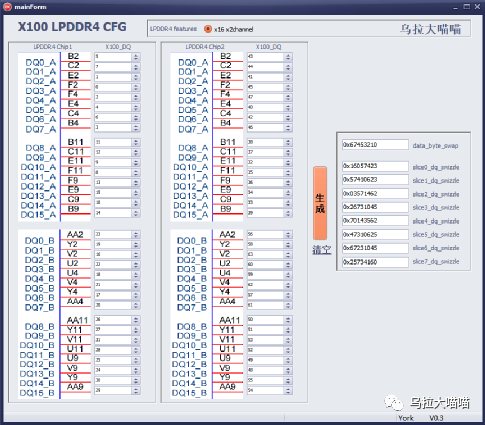

所以就有了這么一個工具，我們把LPDDR4這部分電路的接線填入軟體，它就可以算出來需要怎么交換，
它的計算方法就如上面所說：
0*10^5 + 1*10^7 + 2*10^1 + 3*10^0 + 4*10^2 + 5*10^4 + 6*10^6 + 7*10^3
=0*10^(5%8) + 1*10^(7%8) + 2*10^(1%8) + 3*10^(0%8) + 4*10^(2%8) + 5*10^(4%8) + 6*10^(6%8) + 7*10^(3%8)
=16057423
前面補0x后=0x16057423
之所以這里都除8取余，是因為slice0是0～7的，slice1可是8～15呢，那計算的時候可不能*10的8次方或者*10的15次方吧，
四、

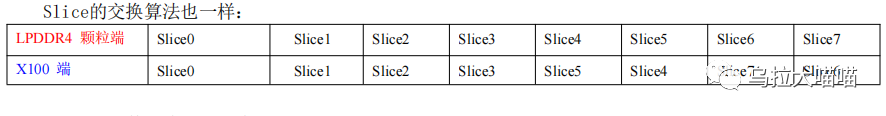

Slice的交換演算法也一樣：

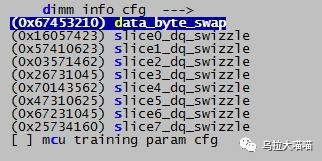

所以圖2硬體正確的配置為：
使用軟體計算得到的配置為：
結果一致，說明工具有效，
關鍵原始碼：
procedure calc_sw(); var zdiv_value : integer; //z前綴代表是8bit組 mod_value : integer; i: Integer; sw_byte : integer; j: Integer; sw_dq : integer; sw_dq_str : string; begin sw_byte := 0; for i := 0 to 7 do begin zdiv_value := dq_x8x8[i][0] div 8; //這一組除以8，商的值就是這組的接的X100 slice //根據換算關系，就是商是幾，就把i這個數字寫到商位置 //那么就是 i x 10^商 sw_byte := sw_byte + i * round(power(10,zdiv_value)); //use math , power出來是extended，需要round一下 sw_dq := 0; for j := 0 to 7 do begin mod_value := dq_x8x8[i][j] mod 8;//這一組除以8的余數，余數的值就是這組的接的X100的DQ //根據換算關系，就是余數是幾，就把j這個數字寫到余數位置 //那么就是 j x 10^余數 sw_dq := sw_dq + j * round(power(10,mod_value)); end; if sw_dq < 10000000 then //也就是首位為0，比如0x03571462，如果只用int進行資料處理，這個就會顯成0x3571462 begin sw_dq_str := '0' + inttostr(sw_dq); end else begin sw_dq_str := inttostr(sw_dq); end; case zdiv_value of 0 : mainform.edit_slice0.Text := '0x' + sw_dq_str; 1 : mainform.edit_slice1.Text := '0x' + sw_dq_str; 2 : mainform.edit_slice2.Text := '0x' + sw_dq_str; 3 : mainform.edit_slice3.Text := '0x' + sw_dq_str; 4 : mainform.edit_slice4.Text := '0x' + sw_dq_str; 5 : mainform.edit_slice5.Text := '0x' + sw_dq_str; 6 : mainform.edit_slice6.Text := '0x' + sw_dq_str; 7 : mainform.edit_slice7.Text := '0x' + sw_dq_str; end; end; mainform.edit_byte.Text := '0x' + inttostr(sw_byte); end;
==工具下載地址==
點擊直接下載：
百度網盤鏈接：
https://pan.baidu.com/s/1mCA01ibW95-TtpVn4INFsw?pwd=a0kd
